Портативный аккумулятор для запуска двигателя своими руками

Устройства на основе импульсных БП

Они компактны, на них невысокие цены, весят очень мало и симпатично выглядят. Но малая мощность, точнее небольшой пусковой ток, который они выдают, не позволят запустить машину при сильно разряженных банках в холод. К тому же точная электроника не терпит перепадов напряжения и скачков частоты тока, что в наших сетях не редкость, а отремонтировать в случае чего такой прибор сможет даже не каждая мастерская.

Ещё одним вариантом является ПЗУ импульсного типа (схема 3). Это устройство способно генерировать токи до 100 и более ампер (зависит от элементарной базы). ПЗУ представляет импульсный источник питания с задающим генератором на микросхеме IR2153, выход которого выполнен в виде обыкновенного повторителя на базе BD139/140 или его аналога.

При подключении в сеть через цепь «R1 — R2 — R3 — диодный мост» происходит зарядка электролитических конденсаторов C1 и C2 , ёмкость которых прямо пропорционально зависит от мощности ИБП (2 мк на 1 Вт). Они должны быть рассчитаны на U = 400 В. Через R5 поступает напряжение для генератора импульсов, которое растёт с течением времени на конденсаторах и U на микросхеме.

Читать далее: Как проверить звуковой сигнал автомобиля – Как подключить сигнал и проверить: ремонт, устройство и схема подключения звукового гудка автомобиля, почему не работает

Если оно доходит до 11 — 13 В, то микросхема начинает генерировать импульсы для управления транзисторами. При этом появляется U на II обмотках трансформатора и открывается составной транзистор, подается питание на обмотку реле, которое плавно запустит стартер. Время срабатывания реле подбирается конденсатором.

Это ПЗУ снабжено защитой от токов короткого замыкания (КЗ) при помощи резисторов, выполняющих роль предохранителей. Они открывают при КЗ маломощный тиристор, который коротит соответствующие выводы микросхемы (она прекращает свою работу). Об исчезновении КЗ свидетельствует светодиод, который будет гореть. Если КЗ нет, то он гореть не будет.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму.

Виды ПЗУ:

трансформаторные;
аккумуляторные;
конденсаторные;
импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

надёжность;
высокая мощность;
запуск авто в случае, если аккумулятор является «мёртвым»;
простое устройство;
регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

мощность (P): 1,3−1,6 кВт;
U = 12−24 В (зависит от транспортного средства);
ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
площадь (S) магнитопровода: 37 кв. см;
диаметры провода I и II обмоток: 2 и 10 кв. мм;
количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

двуполупериодная;
мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Совет на будущее

Чтобы в дальнейшем всегда знать и контролировать уровень заряда авто аккумулятора, для исключения ситуаций описанных выше – купите себе (около 300 рублей) такой вольтметр в прикуриватель:

Он может показать напряжение аккумулятора, температуру в салоне и ток потребляемый через USB. Индикация выводится на LED дисплей поочерёдно с интервалом 10 сек.

Да – да, в них ещё имеется парочка стандартных USB разъёмов, которые в салоне машины будут совсем не лишними. Так что сей девайс автомобилистам must have!

Обсудить статью САМОДЕЛЬНЫЙ БУСТЕР ДЛЯ АВТОМОБИЛЬНОГО АКБ

Конструкция прибора

Действительно, нетрудно усомниться в способностях этого малыша запустить двигатель автомобиля, коли привык таскать на зарядку тяжеленный аккумулятор. Прибор легок и компактен – некоторые смартфоны сегодня покрупнее будут…

Основа гаджета – литий-железо-фосфатная батарея, именуемая также «литий-феррум» или «лифер» в простонародье. Этот тип батарей – относительно новый, в массовых потребительских устройствах он стал встречаться лишь в последние несколько лет. Характерная его особенность – умение отдавать огромные токи даже при малой ёмкости.

Внутри тестируемого нами устройства располагается тот самый «лифер» емкостью всего-навсего… 3 ампер-часа (черный брикет размером с кулак), микропроцессорный модуль его заряда и управления режимами, плюс мощное реле защиты от переполюсовки и КЗ, модуль конвертирования 12 вольт в 5 вольт USB для заряда смартфонов, а также плата с 4 светодиодами – фонарик.

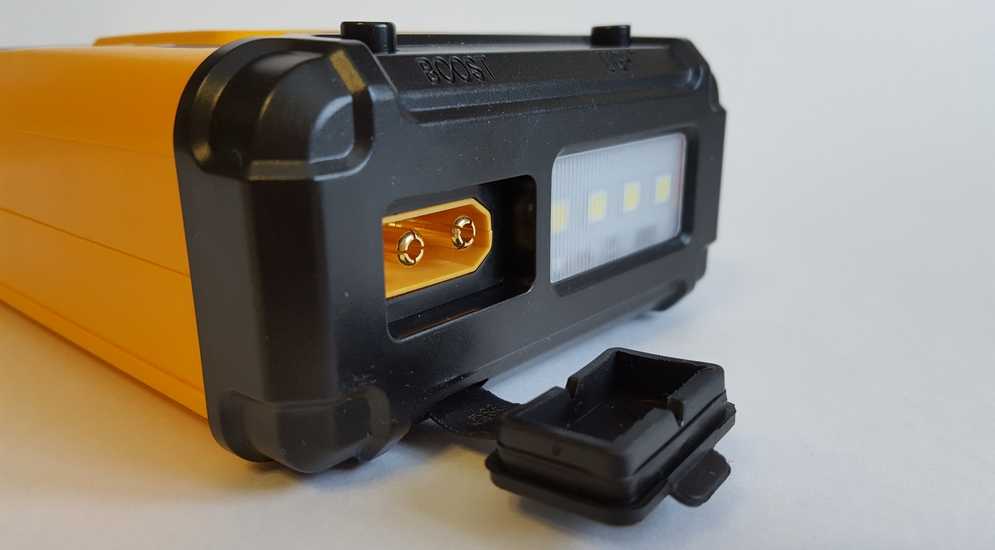

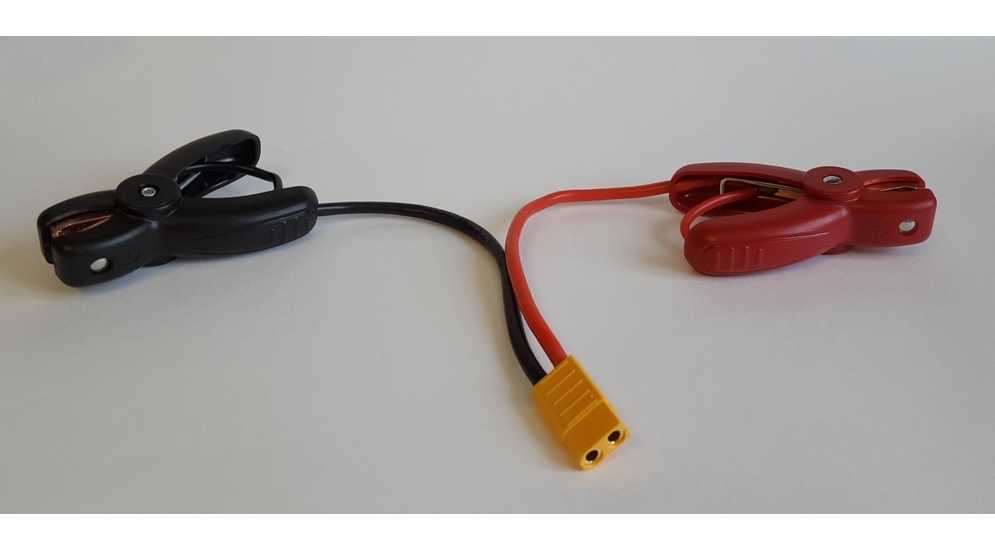

К мощному разъему прибора подключаются «прикуривательные» провода с «крокодилами».

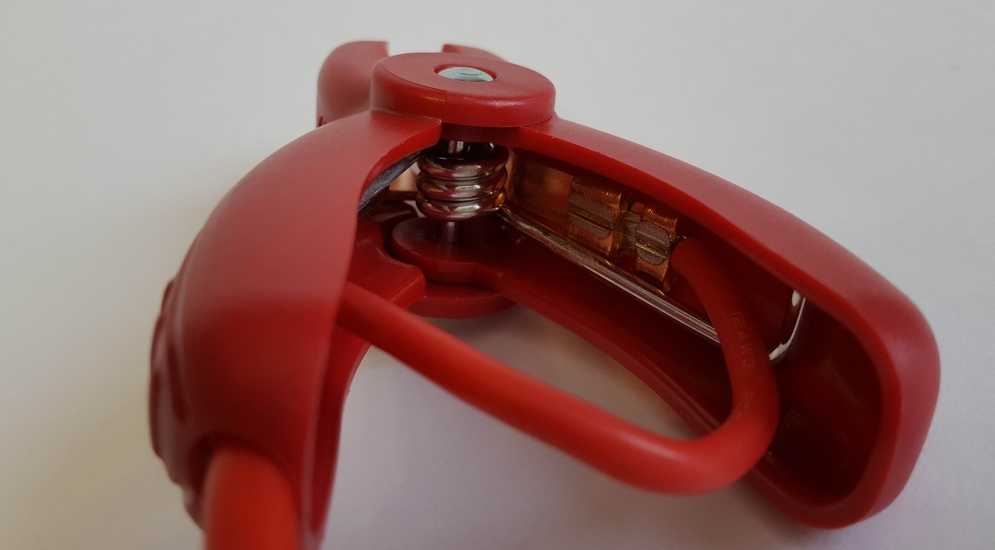

«Крокодилы» сделаны очень качественно – пружины тугие, провода припаяны, их оплетка зажата, предотвращая расшатывание и отламывание. Сечение проводов – 8,5 мм 2 – такие позволяют передать долговременно ток в 50-60 ампер и кратковременно – в несколько раз больше.

Оба «зуба» каждого « крокодила» соединены между собой проводом-перемычкой для увеличения площади контакта

Два разъема USB, прячущиеся под резиновыми крышечками, позволяют заряжать смартфоны и планшеты – причем довольно быстро, поскольку выходной ток может достигать 2,4 ампер. А расположенный рядом с ними разъем заряда самого бустера – всего-навсего microUSB. Однако его силенок более чем достаточно – разряженный на 50% аккумулятор бустера двухамперный USB-адаптер наполняет до 100% примерно за пару часов.

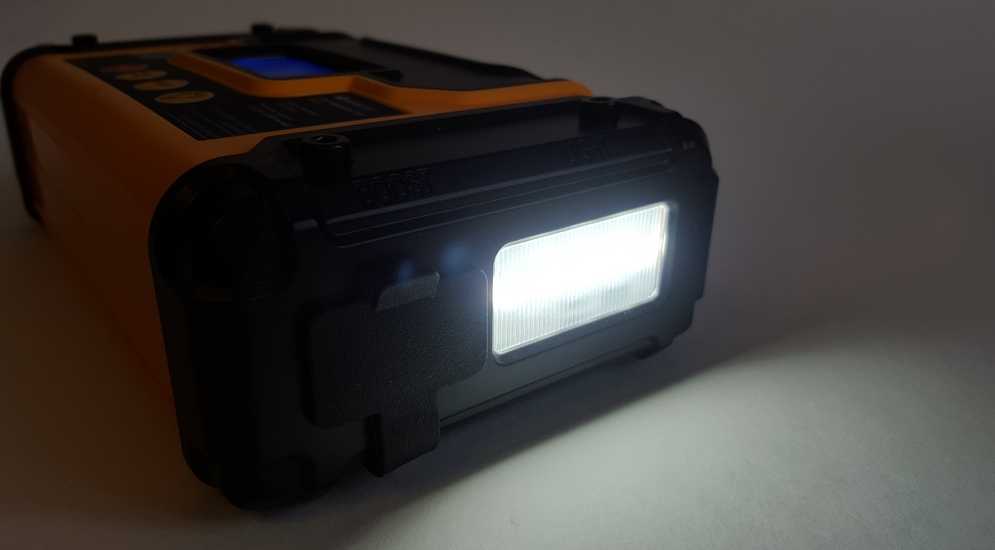

Встроенный фонарик – не шедевр, конечно, но все же неплох. Плюс у него имеется два режима работы – аварийная мигалка и постоянный свет. Долгими зимними вечерами он может оказаться весьма кстати.

Запуск двигателя

У устройства имеется два режима пуска – «Start engine» и «Override». Попробуем оба поочередно.

«Start engine» – 270 ампер

Если штатный аккумулятор машины еще пытается крутить двигатель, выдает какие-то «всхлипы» или хотя бы «трещит» стартерным реле – предполагается, что он еще не совсем мертв и ему нужно просто помочь. В таком случае жмем кнопку «Start engine».

В этом режиме бустер имеет защиту на своих клеммах на пределе около 270 ампер. Если ток превысит допустимый, или вы случайно замкнете крокодилы, или короткое замыкание будет в неисправном стартере – не беда, сработает защита, и внутреннее реле отключит плюсовую клемму бустера от его внутреннего аккумулятора, спасая его от неуправляемого разогрева и разрушения.

В этом режиме можно «мучить» бустер много раз – до полного опустошения. Разумеется, с перерывами на охлаждение батареи, которые гаджет обеспечивает самостоятельно, по таймеру, ориентируясь на собственный датчик температуры.

«Override» 400 ампер

Если же напряжение на штатной батарее автомобиля ниже 2 вольт – то есть он пуст совершенно, то бустер после подключения покажет на дисплее слово «Connecting» – это значит, что нужно нажать на клавишу «Override». Дело в том, что тут уже «пускач» не помогает подсевшему аккумулятору машины, а ПОЛНОСТЬЮ работает за него.

Ток в этом режиме очень высокий и близок к току короткого замыкания для бустера. Соответственно, защита на 270 ампер деактивируется. В этом случае уже нельзя допускать случайного короткого замыкания клемм – подключать бустер нужно внимательно и не ронять «крокодилы». Плюс в «оверрайде» нежелательно слишком долго «маслать» стартером – если мотор не запускается после пары приемов по несколько секунд, то лучше прекратить попытки – машина не заводится явно не только по причине севшей батареи.

Пример расчёта

Для грамотного изготовления ПЗУ нужно произвести его расчёт. За основу берётся трансформаторный тип устройства. Ток АКБ в режиме запуска составляет Iст = 3 * Сб (Сб — ёмкость АКБ в А*ч). Рабочее U на «банке» составляет 1,74 — 1,77 В, следовательно, для 6 банок: Uб = 6 * 1,76 = 10,56 В. Для расчёта мощности, потребляемой стартером, например, для 6СТ-60 с ёмкостью в 60 А: Рс = Uб * I = Uб * 3 * С = 10,56 * 3 * 60 = 1 900,8 Вт. Если собрать устройство по этим параметрам, то получится следующее:

Работа осуществляется вместе со штатной АКБ.
Для запуска нужно подзаряжать АКБ в течение 12 — 25 секунд.
Стартер крутится с этим устройством 4 — 6 секунд. Если запустить не получилось, то придётся повторять процедуру заново. Этот процесс оказывает отрицательное воздействие на стартер (значительно нагреваются обмотки) и срок службы АКБ.

Это интересно: Схема внутреннего ШРУСа Ford Connect, Scorpio, Mondeo

Устройство должно быть намного мощнее (рисунок 1), так как ток трансформатора находится в диапазоне 17 — 22 А. При таком потреблении происходит падение U на 13 — 25 В, следовательно, сетевое U = 200 В, а не 220 В.

Рисунок 2 — Схематическое изображение ПЗУ.

Принципиальная электрическая схема состоит из мощного трансформатора и выпрямителя.

Исходя из новых расчётов для ПЗУ необходим трансформатор, мощность которого составляет около 4 кВт. При такой мощности обеспечивается частота вращения коленвала:

карбюраторные: 35 — 55 оборотов в минуту;
дизельные: 75 — 135 об/мин.

Для изготовления понижающего трансформатора желательно использовать тороидальный сердечник от старого мощного электродвигателя большой мощности. Плотность тока в трансформаторных обмотках составляет примерно 4 — 6 А/кв. мм. Площадь сердечника (железняка) рассчитывается по формуле: Sтр = a * b = 20 * 135 = 2 700 кв. мм. Если за основу взят другой магнитопровод, то нужно найти в интернете примеры расчёта трансформатора с этой формой железняка. Для расчёта количества витков:

T = 30/Sтр.
Для I обмотки: n1 = 220 * T = 220 * 30/27 = 244. Мотается проводом диаметра 2,21 мм.
Для II: W2 = W3 = 16 * T = 16 * 30/27 = 18 витков из алюминиевой шины с S = 36 кв. мм.

После намотки трансформатора необходимо включить его и измерить ток холостой работы. Его значение должно быть менее 3,2 А. При намотке нужно равномерно распределять витки по площади каркаса катушки. Если ток холостого хода выше нужного значения, то убирают или доматывают витки на I обмотке

Внимание: II обмотку трогать нельзя, так как это приведёт к снижению коэффициента полезного действия (КПД) трансформатора

Выключатель следует выбирать со встроенной теплозащитой, использовать только диоды, рассчитанные на ток 25 — 50 А. Все соединения и провода укладываются аккуратно. Провода следует использовать минимальной длины и многожильные медные с сечением свыше 100 кв. мм. Длина провода имеет значение, так как на нём могут быть потери U около 2 — 3 В при запуске стартера. Соединитель со стартером сделать быстросъёмным. Кроме того, чтобы не перепутать полярность, нужно наметить провода («+» — красная изоляционная лента, а «-» — синяя).

ПЗУ должно запускаться на 5 — 10 секунд. Если используются мощные стартеры (свыше 2 кВт), то питание однофазной сети не подойдёт. В этом случае нужно переделать ПЗУ под трёхфазный вариант. Кроме того, возможно применение уже готовых трансформаторов, но они должны быть довольно мощными. Подробный расчёт трёхфазного трансформатора можно найти в справочной литературе или интернете.

Пусковое устройство для автомобиля своими руками, система запуска двигателя (бустер, модуль)

Недавно столкнулся с ситуацией — невозможно завести машину (дизельный мотор с кучей электроники VW passat b6, 2.0 TDI, BSG) ранним, морозным утром, в -14 ;( Думаю автомобилеводы с таким сталкивались, я же заводчик сего зверька неопытный, так что не был совсем подготовлен, да и не думал до этого, что такое случается. В общем, с АКБ я разобрался и зарядил, но мысль о том, что такое может произойти в дальней поездке с семьей, либо когда нужно куда-то срочно ехать, а на гимнастику с АКБ нет времени, совсем не обрадовала и породила продолжительный скрежет подзаржавевших извилин в мозгу. Тем более когда разрядка повторилась (по видимому из-за не выключенного нештатного ГУ) уже при положительных температурах за бортом, скрежет в мозгу не давал спать даже соседям

ХАРАКТЕРИСТИКИ АВТОСТАРТА

Размер: 128 * 72 * 22 мм;
Емкость аккумулятора: 12000 мАч;
Время до полной зарядки: 3 ч;
Входные параметры: 12 В/1 А;
Выходные параметры: 12 В/2 А;
Выход (порт авто): 12 В, USB 5 В;
Стартовый ток: 200 A;
Максимальный ток: 400 A;
Рабочая температура: 0-60°C;
Функции: запуск двигателя, зарядка телефона/USB гаджета, фонарик, отображение заряда батареи;
Режимы фонарика: 3 шт. (обычный, аварийный, стробоскоп);
В комплекте: пускозарядное устройство, зарядка для устройства, кабель для зарядки гаджетов (3 в 1), кабель с зажимами-крокодилами, инструкция;
Вес автостарта: 225 г;
Общий вес: 650 г.

ТОП лучших пуско-зарядных устройств

Автомобильные пусковые зарядные устройства относятся к многофункциональным устройствам для запуска автомобилей с полностью разряженным АКБ. Могут выполнять функцию как пуска, так и зарядки автомобильного аккумулятора.

Airline AJS-55-05

ПЗУ трансформаторного типа запускает автомобиль с севшим АКБ, а также заряжает и восстанавливает автомобильные батыри 6 и 12 В, даже если они разряжены в ноль. Изделие собрано в небольшом металлическом блоке с резиновой рукояткой сверху. Имеет стрелочный амперметр для контроля тока зарядки на передней части панели и удобную рукоятку управления. По бокам зарядки расположены вентиляционные решетки, препятствующие перегреву устройства. Кабеля с «крокодилами» вставляются в соответствующие разъемы на передней части панели и имеют достаточную длину для подключения к автомобилю.

Пуско-зарядное устройство может заряжать аккумуляторы с емкостью до 120 А·ч. Подходит для пуска двигателей любого легкового транспорта. Зарядный ток до 55 А.

Достоинства:

сравнительно невысокая стоимость;
есть ручка для переноски;
надежная сборка;
простое управление.

Главный недостаток – устройство не работает в мороз.

Посмотреть лучшие цены

Вымпел 80

Полностью автоматическое пуско-зарядное устройство, может самостоятельно контролировать уровень заряда АКБ и при необходимости меняет режим пуска и зарядки. Работает ПЗУ по принципу преобразования энергии сети в высокочастотный импульсный ток.

Устройство довольно компактное и весит 2 кг. Используется на батареях до 12 В и имеет пусковой ток 110 А. Такого показателя достаточно для пуска автомобиля или восстановления аккумулятора при эксплуатации в очень низких температурах. Охлаждается прибор небольшим вентилятором, установленным внутри корпуса. В качестве индикатора применяется аналоговый вольтметр, расположенный на передней части панели. ПЗУ имеет защиту от перегрева и коротких замыканий.

Достоинства:

заряжает любые аккумуляторы независимо от емкости;
наличие ручки для переноски;
доступная цена;
высокая степень защиты.

Минусом стоит выделить отсутствие ручки регулировки тока.

Посмотреть лучшие цены

Airline AJS-400-02

Небольшое, но при этом очень мощное пуско-зарядное устройство инверторного типа, выдает токи пуска от 250 А до 400 А. В комплект входит сам аппарат, два сетевых кабеля и инструкция по использованию. ПЗУ предназначено для пуска любого легкового и грузового транспорта, а также зарядки АКБ всех типов от 12 до 24 Вольт.

Устройство довольно габаритное и тяжелое при сравнении с другими подобными зарядками. Это обусловлено очень надежной и прочной конструкцией корпуса. Пуско-зарядное устройство Airline AJS-400-02 обладает уникальной технологией зарядки, благодаря этому после подключения к полностью севшему аккумулятору он заработает через 5 – 10 минут. На передней части панели размещен амперметр для контроля показаний. По праву может считаться одним из лучших пуско-зарядных.

Достоинства:

адежная конструкция корпуса;
быстрая зарядка АКБ;
работает даже при низких температурах;
защита разъёмов в виде резиновой крышки.

Главный недостаток этих данного пуско-зарядного – высокая стоимость.

Посмотреть лучшие цены

СПЕЦ УПЗУ-6000

Устройство выполнено в алюминиевом корпусе размером не больше обычного смартфона. Может «поднять» полностью севшую батарею. На левой стороне корпуса кнопка включения, на верхней части – разъемы и встроенный фонарик. На лицевой стороне размещены индикатора уровня заряда АКБ.

Пусковой ток устройство выдает от 160 до 320 А. В комплект входит сам прибор, сетевой адаптер, автомобильный адаптер для зарядки от прикуривателя, пусковые кабеля с зажимами, USB-кабель с разными выходами и инструкция по использованию. Пусковое зарядное устройство способно запустить любой бензиновый двигатель объёмом до двух литров. Емкость встроенного аккумулятора – 5 400 мА·ч. На передней панели размещен амперметр. После полной зарядки батареи устройство автоматически отключается.

Достоинства:

интересный дизайн;
невысокая стоимость;
легкость и компактность;
быстрая зарядка от прикуривателя;
хорошая комплектация.

Из недостатков отмечена маленькая емкость батареи.

Посмотреть лучшие цены

Бустер

А зачем вообще он нужен. Уровень сигнала с пассивных звукоснимателей, особенно – с синглов, довольно мал. Но это – ещё пол беды. На всех гитарах имеется как минимум ручка регулировки громкости, Volume, представляющая собой переменный резистор сопротивлением порядка нескольких сотен килоом (характерное сопротивление пассивных звукоснимателей – единицы кОм). А на большинстве – ещё и ручка (или ручки) регулировки тона, тоже сотни килоом. Итого, если играть с громкостью, выставленной на середину, мы получаем выходное сопротивление в сотни килоом. Что в этом плохого? Да то, что слабый сигнал + большое выходное сопротивление = высокая чувствительность к наводкам. И, как следствие, шум и гул из динамика. Особенно, если рядом лежит мобильный телефон, стоит компьютер, осциллограф, импульсный БП и т.п.

Хороший выбор гитарных схем предоставлен на сайте https://guitarwork.ru. Минус этого сайта – схемы представляют собой только картинки без комментариев. Но, право же, их бесчисленное множество. В соответствующем разделе сайта https://guitarwork.ru/electronic/booster.php представлено несколько схем. На биполярных, на полевых транзисторах, или на операционниках. С коррекцией тембра, с перегрузом, или без них.

Зарядка аккумулятора

Таким образом, если к зарядному устройству аккумулятора приделать стереоджек плюсом к среднему выводу и минусом к общему проводу, то можно заряжать аккумулятор (у меня лично всё время не доходят руки до нормального ЗУ для крон, поэтому заряжаю просто через резистор от 12В БП). Если же в гитару воткнут обычный mono jack, диод предохраняет аккумулятор от короткого замыкания.

К сожалению, когда я всё это собирал, мой телефон сел, а фотоаппарат лежал мертвым, потому фотография есть только конечного варианта:

Очень часто водители сталкиваются с проблемами при запуске двигателя авто, особенно в зимний период. Наряду с многочисленными запчастями для транспортных средств, современный авторынок представляет специальные устройства, предназначенные для запуска мотора без использования аккумулятора. Стартовый бустер для запуска двигателя представляет собой компактный прибор небольших размеров, который может поместиться даже в карман. Основное преимущество бустера состоит в способности обеспечивать бортовую сеть электротоком нужной величины, обладая небольшой емкостью.

Итоги

Бустер – это приспособление для химической очистки теплообменников и систем отопления за счет циркуляции кислоты. Делать бустер своими руками есть смысл только тогда, когда у вас есть свободный насос (погружной или циркуляционный). Если помпу нужно покупать, то смысл самостоятельного изготовления теряется. Дешевый аппарат для промывки стоит всего 600 рублей.

Занимаюсь понемногу шиномонтажом, в основном в сезон. Понадобился бустер, для накачки слежавшихся шин. Посмотрел в продаже, ужаснулся — больше десятки тыр!Вспомнил, что где то у меня, много лет, лежит без дела старый автомобильный ресивер, с какого то советского грузовика. Раскопал, измерил. Он оказался достаточно поржавевшим, объемом около 20л. Ладно, я не собираюсь толкать в него больше 4кгс/см2, тогда как на авто, рабочее его давление было около 8кгс/см2, с огромным советским запасом, так что ржавчина не должна катастрофически отразиться на его работоспособности.

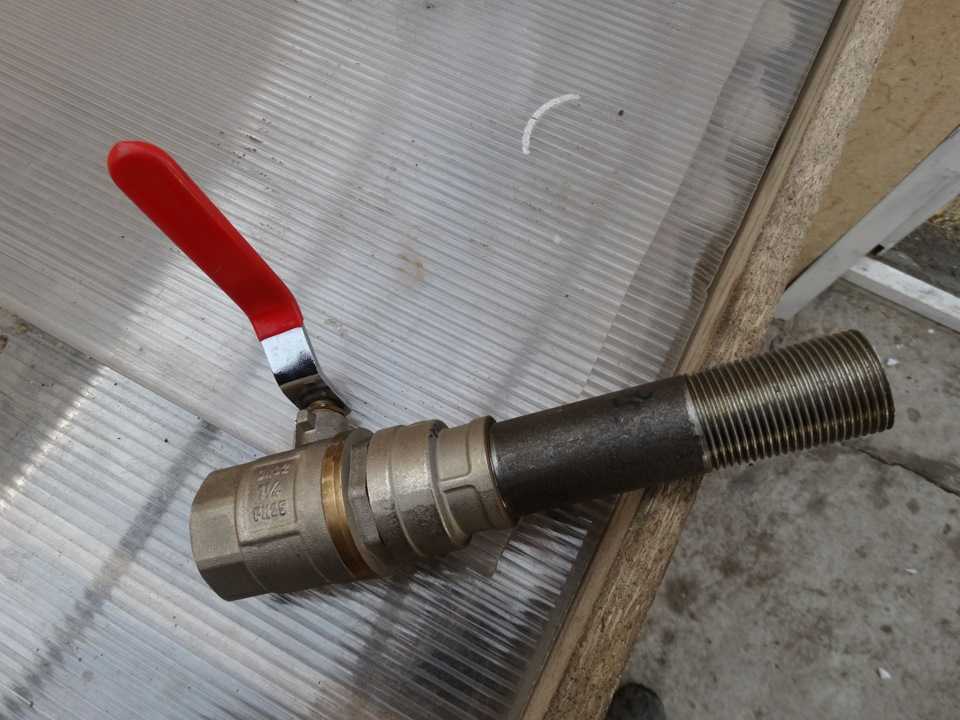

Для начала прикупил комплектующие. Кран, самый большой, что нашел и сгоны. После крана заузил немного выход, возможно переделаю позднее, без заужения, пока просто все, что нашел в наличии в наших магазинах.

Прорезал отверстие под первый сгон, и приварил сгон к ресиверу, чуть посадив вглубь.

Накануне весь вечер слушал музыку в своём Mitsubishi Outlander XL, качая 700-ваттный сабвуфер силами одного лишь аккумулятора, за что утром пришлось расплачиваться — автомобиль стартовать не желал. При попытке запуска чихал и щёлкал, намекая на нехватку заряда АКБ. А нужно было срочно ехать с сыном по делам.

Такая ситуация иногда возникает, если ездить мало — аккумулятор не успевает подзаряжаться генератором и садится ниже минимально допустимого для завода стартера уровня (около 11,7 В).

Вариантов тут три:

Подключить для запуска АКБ с другой машины (не всякий захочет рисковать или тратить на это своё время).
Снять аккумулятор и отнести на сетевую зарядку (сложно и долго, может сбиться настройка в БК и магнитоле).
Использовать небольшую его подпитку бустером.

Цена такой полезной штуки начинается от 2000 рублей, которые выкидывать на столь простой девайс не очень хочется. Может потом как-нибудь он будет куплен (собран), но ехать-то нужно сейчас! В общем идея пришла в голову такая: пусть игрушечный джип на радиоуправлении поможет запустить джип большой!

Поможет своими двумя аккумуляторами по 7,4 В (8 В при полном заряде), подключенными последовательно между собой и параллельно автомобильному свинцовому.

Конечно их мощности будет маловато для надёжного запуска, желательно соединить ещё одну такую цепочку из 4-х Li-Ion параллельно первой, но так как замеры напряжения показали что не хватает каких-то нескольких десятых вольта — есть шанс провернуть это дельце.

На скорую руку соединил разъёмы проводом и подключил их к кабелям с мощными крокодилами.

Металл этих крокодилов паяется очень плохо — пришлось использовать паяльную кислоту.

В общем минут за 20 простейший самодельный бустер был готов — переходим к испытаниям.

При отключенной электронике батарея машины показала 11,4 вольта, а при включении приборов напряжение просело до 11,1.

Добавляем свинцу лития и пробуем нажать кнопку старта двигателя.

На удивление заработало! Секунд 5 мотор возмущался, после чего завёлся. При этом здорово нагрелись провода бустера — как-никак 200 А токовый импульс. Естественно при глубокой посадке АКБ такой фокус не пройдёт, по крайней мере не с 4-мя литиевыми банками, но если батарея села не слишком критично — собрать такой самодельный бустер можно будет очень быстро, так как Li-Ion 18650 аккумуляторы есть почти у всех.
