Диагностика и замена датчика давления масла лада калина без обращения в сто

На чем основана работа ДДМ

После включения зажигания мембрана начнет прогибаться, занимая определенное положение. Какое именно примет положение мембрана, зависит от давления, имеющегося в данный момент внутри масляной системы. Занимая нужное положение, мембрана замыкает электронный контакт или, напротив, размыкает.

Перед тем как приступить к проверке работы датчика, необходимо убедиться, что масляный фильтр и уровень масла находятся в норме

Как сбросить чек на Калине самостоятельно

Не рекомендуется самостоятельно сбрасывать ошибки, если горит чек двигателя Лада Калина. Информация об ошибке исчезнет. В автосервисе, если что-то случится с движком после сброса, не смогут определить, что за неисправность стала виновницей остановки работы мотора. А это значит, что придется разбирать полностью мотор. Занятие дорогостоящее.

Однако, если автовладелец уверен, что просто замкнули провода после мойки авто (такое бывает), то он может сделать следующее на свой страх и риск:

  1. Провернуть ключ зажигания, но двигатель не заводить.
  2. Открыть капот и убрать клемму с положительного полюса аккумуляторной батареи.
  3. Подождать около минут 5 или 10.
  4. Установить клемму положительного полюса аккумулятора на место. Закрыть капот.
  5. Выключить зажигание и снова включить. Теперь завести мотор и приготовиться к началу движения.

Лампа чека должна исчезнуть с панели.

Лампочка давления масла загорается на холостых: способы проверки

Теперь давайте поговорим о том случае, когда загорание сигнальной лампы низкого давления масла происходит во время работы мотора на холостом ходу. Ниже мы приведем доступные способы выявления неисправности, которые в целом будут полезны при диагностике состояния системы смазки двигателя и давления масла в двигателе.

  1. Если загорелась лампочка давления масла, тогда следует проверить уровень моторного масла в двигателе и его состояние. При снижении уровня долейте масло. Подозрительное состояние масла (черный цвет, излишняя густота) потребует тщательной промывки масляной системы и последующей замены масла. Запах бензина/солярки, эмульсия на крышке маслозаливной горловины или сильное разжижение моторного масла укажут на проблемы с ЦПГ или на трещины БЦ/ГБЦ. На исправном моторе камеры сгорания должны быть герметичными, топливо и антифриз из системы охлаждения не должны попадать в смазочную систему.
  2. Лампа давления масла может загораться на холостых сразу после замены масла в момент первого запуска. В этом случае контрольная лампа может гореть 10, 15 или даже 20 секунд. Если через указанный промежуток времени лампа низкого давления масла не погаснет, тогда следует проверить масляный фильтр. Изделие может оказаться некачественным, плохо прикрученным (заметны потеки масла в области крепления фильтра) или бракованным.
  3. Произведите проверку датчика давления масла. Уровень давление масла на холостом ходу при оборотах на отметке около 800 — 900 об/мин не должен быть меньше показателя 0.5 кгс/см2. Также стоит отметить, что датчики аварийного давления масла на разных двигателях могут иметь отличный друг от друга диапазоном срабатывания, который в среднем колеблется от 0.4 до 0.8 кгс/см2. Это значит, что в случае наличия датчика, рассчитанного на срабатывание при 0.7 кгс/см2, уже во время падения давления до 0.6 кгс/см2 будет происходить включение датчиком аварийной лампы давления масла. Это сделано для условного уведомления о снижении давления в магистрали системы смазки ДВС.

Начальную проверку датчика стоит производить с небольшого поднятия оборотов коленвала (1000-1100 об/мин). Другими словами, если при нажатии на газ лампочка давления масла потухает, тогда возможны следующие варианты:

  • слишком низкие обороты холостого хода (лампочка моргает на холостых);
  • низкое давление масла в системе смазки;
  • сбои в работе датчика давления масла;
  • неисправности двигателя;

Чтобы точно замерить давление масла в двигателе, необходимо выкрутить датчик и на его место установить манометр. Также не следует исключать ложные срабатывания датчика давления масла на холостом ходу, которые могут возникать по причине загрязнений как самого устройства, так и масляных каналов двигателя. В этом случае понадобится осуществить чистку датчика и прочистку каналов системы смазки.

Что касается поломок мотора, которые приводят к снижению давления масла, косвенными признаками является повышенный расход горючего и моторного масла, двигатель дымит синим или сизым дымом. В таких случаях лампа давления масла горит на холостом ходу с учетом прогретого двигателя. Это происходит по причине того, что разогретый смазочный материал разжижается и свободно вытекает через зазоры между различными деталями (вкладыши, шейки валов и т.д.).

Как известно, на холостом ходу обороты коленчатого вала минимальны. Параллельно с этим маслонасос также развивает минимальное давление. В результате относительно небольшое отклонение может приводить к загоранию лампы давления масла на холостых, в то время как при поднятии оборотов и росте давления масла в системе смазки проблема загорания аварийной лампы низкого давления масла на приборной панели может не проявляться.

Давление масла в двигателе: от чего зависит, как правильно измерить. Какое давление масла на разных моторах в режиме ХХ и под нагрузкой.

Почему в двигателе может быть низкое давление масла, моргает лампочка давления масла на холостых или под нагрузкой. Диагностика неисправностей и ремонт.

Почему происходит попадание топлива в моторное масло, какими могут быть последствия неисправности для ДВС. Бензин попадает в масло: диагностика и ремонт.

Вспенивание моторного масла в двигателе: в каких случаях и чем опасно такое являение для двигателя. Основные причины неисправности, диагностика.

Назначение системы смазки дизельного двигателя. Составные элементы, производительность масляного насоса, функция охлаждения. Неисправности и профилактика.

Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа

При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля. Для проведения работ автовладельцу потребуются:

Для проведения работ автовладельцу потребуются:

  • пассатижи;
  • молоток;
  • отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

  1. Демонтируем заднее сиденье и обшивку пола;
  2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
  3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
  4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
  5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
  6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
  7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
  8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
  9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

После ремонта нужно завести «Калину», проехать несколько минут. Во время работы необходимо проконтролировать работу ДВС в разных диапазонах оборотов, на холостом ходу; также требуется быть внимательным к различным шумам в топливном баке.

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112

Есть 3 способа проверки неисправности датчика коленчатого вала:

  • измерение при помощи омметра;
  • проверка значения индуктивности;
  • использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

  1. Для данной проверки необходимо приобрести мультиметр.
  2. Его нужно поставить в положение измерения сопротивления.
  3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
  4. Допустимое значение — 500-700 Ом.
  5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

  1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
  2. Используя мультиметр, произвести замеры индуктивности.
  3. Нормальные показатели — это 200-400 мГн.
  4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
  5. Полученные данные не должны быть ниже 0,5 Мом.
  6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
  7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.
  1. Щупы подсоединить к проводам, которые ведут к катушке.
  2. Открыть программное обеспечение для работы с осциллографом.
  3. Провести предметом из металла перед ДПКВ.
  4. Все данные будут отражены на экране.

Чтобы сделать это, можно воспользоваться несколькими способами. Всех их мы рассматривать не будет, а уделим время только двум, самым основным и наиболее точным способам. В любом случае, для выполнения диагностики вам необходимо демонтировать элемент, чтобы проверить его работоспособность. При демонтаже регулятора положения коленчатого шкива следует визуально осмотреть его — возможно, неисправности скажут сами за себя.

Зачастую визуальный осмотр дает возможность выявить определенные повреждения корпуса элемента, а также состояние самой колодки и непосредственно контактов. Если регулятор слишком грязный, его нужно промыть спиртом, поскольку его контакты всегда должны быть в чистоте. Если этот метод диагностики не помог обнаружить поломку, то следует проверить датчик более тщательно.

Первый способ

Вольтметр для диагностики

Но перед тем, как приступить к диагностике регулятора положения шкива, уточните в мануале к вашей машине точный диапазон показателей для ДПКВ. Производитель указывает этот нюанс наиболее точно и вам нужно будет ориентироваться по нему. Если полученные результаты отличаются от тех, которые указаны в инструкции, то ДПКВ необходимо заменить, поскольку он является неисправным.

Второй способ

Этот метод позволит более точно определить состояние компонента. Чтобы протестировать устройство, вам потребуется:

  • цифровой вольтметр;
  • мегаомметр;
  • устройство для измерения индуктивности;
  • сетевой трансформатор.

Мегаомметр для диагностики прибора

Необходимые материалы, инструменты:

  • ключ на «10»;
  • головка, вороток;
  • ветошь;
  • дополнительное освещение по мере необходимости;
  • новый ДПКВ;
  • отвертка с плоским наконечником.

Регламент:

  • помещаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
  • с торцевой части мотора, в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону;
  • выкручиваем винт (на «10») – фиксатор с датчика;
  • извлекаем контролер;
  • проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
  • вставляем новый контролер;
  • привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.


Теория ДВС: При холодном пуске горит давление масла


Почему загорается или моргает лампочка ДАВЛЕНИЯ МАСЛА???


Замена датчика ДТОЖ ПРИЧИНЫ и немного про подсос воздуха.

Как поступить, если загорелся индикатор «маслёнки», а масла с собой нет?

Показатель, загорающийся на панели в виде масленки, говорит о сокращении давления жидкости в силовом агрегате.Игнорировать подобный сигнал водители просто не имеют права, в противном случае недостаточный уровень жидкости в моторе приведет к большому количеству серьезных проблем. Но порой, возникает ситуация, когда индикатор загорелся, а возможности долить масла сразу у водителей по различным причинам нет.

Желтый свет индикатора. Водители должны помнить о том, что есть два варианта цветовых сигналов: желтый и красный. Когда лампочка загорается желтым, это говорит о том, что уровень давления масла в моторе ниже допустимого, но тем не менее находится на терпимом уровне. В таком случае водитель может продолжать движение к месту проведения доливки масла и других необходимых ремонтных работ, но только выполнив ряд профилактических действий.

При появление желтого индикатора, водителям советуют остановиться в безопасном месте и выйти из автомобиля для того, чтобы осмотреть его. Не исключено, что причина произошедшей неприятности заключается в утечке масла. Продолжать эксплуатацию в данном случае категорически запрещено, в противном случае это может привести к дорожно-транспортным происшествиям.

Если утечки не обнаружено, лучше дать машине постоять 10-15 минут для того, чтобы масло в моторе остыло, после чего оценить его уровень можно по щупу. Очень часто желтый индикатор может загораться из-за того, что датчик не исправен, при этом уровень масла в норме.

Красный свет. Если лампочка загорается красными — это говорит только о том, что уровень масла находится на критически недопустимой отметке. Эксплуатировать машину в этом случае даже до места проведения ремонтных работ и доливки масла не рекомендуется. Никто не знает, как поведет себя мотор, возможно он выйдет из строя уже через пару километров.

Оптимальным вариантом становится вызов эвакуатора, который может транспортировать машину к месту ремонта и выполнения необходимых работ. Как показывает практика, чаще всего причина данной проблемы заключается в неисправном масляном насосе или серьёзной утечке. Именно поэтому необходимо сразу выключить двигатель и остановится в безопасном месте, вызвав эвакуатор.

Индикатор загорелся на дороге. Очень часто лампочка может загореться во время движения по трассе. Тут эксперты советуют также отталкиваться от цвета. В случае, если загорелся желтый индикатор, то, убедившись в отсутствии утечки, можно доехать до ближайшей АЗС купить и долить масло. Если же загорелся красный свет, то остановите автомобиль, аккуратно съехав на обочину и вызывайте эвакуатор.

Итог. Водители должны быть внимательны. Когда на приборной панели загораются какие-то световые лампочки, это может говорить о серьезных проблемах, которые нужно устранять, в противном случае, более серьезных поломок просто не избежать. Поэтому же поводу нельзя игнорировать загорающиеся индикаторы. В машине все взаимосвязано, поэтому просто так они не загорятся и об этом водители должны помнить.

Как проверить давление масла на Лада Калина?

Не секрет, что двигатель – это основной узел автомобиля, для нормального функционирования которого должен соблюдаться целый ряд условий. Одним из них является поддержание оптимального давления моторного масла. Снижение этого параметра может привести к целому ряду проблем – повышенному износу двигателю, снижению его мощности, нарушению функционирования некоторых узлов и так далее. Но обо всем подробнее.

Функции моторного масла

Давайте вспомним, какие задачи возлагаются на моторное масло. Их несколько:

  1. Снижение трения между основными элементами двигателя, а также увеличение их срока службы.
  2. Формирование необходимого уровня давления во всех системах и узлах, оборудованных гидроприводом.
  3. Эффективный отвод тепла от поршневой системы, подшипников и прочих трущихся элементов системы.
  4. Надежная защита всех узлов двигателя от действия коррозии.
  5. Предотвращение различных отложений и появления нагара на стенках мотора.
  6. Защита двигателя от действия кислот, которые могут образовываться в случае сгорания топливовоздушной смеси.
  7. Исключение любых форм осадка в основных узлах (маслопроводе или картере двигателя).

Основные причины отсутствия давления масла

Перед тем как проверять давление масла в системе, вы должны четко понимать причины этого явления. Их несколько:

Снижение уровня масла в силовом узле. Чтобы избежать этой проблемы, вы должны время от времени производить проверку уровня масла при соблюдении основных условий — двигатель должен быть заглушенным и остывшим. При снижении уровня необходимо производить доливку, используя масло аналогичного типа, марки и вязкости. После этого снова проверьте давление.
Повышенное сопротивление масляного фильтра. Зачастую начинающие автолюбители ошибаются в выборе этого узла и устанавливают фильтр неподходящего типа (предназначенный для другой модели). В такой ситуации пропускная способность вновь установленного фильтра может не соответствовать нормальным параметрам работы двигателя.
Выход из строя масляного насоса. Неисправность этого узла – весьма распространенное давление. Его неисправность может быть вызвана банальным загрязнением и наличием существенных отложений на внутренних элементах фильтра. Чтобы устранить эту проблему может потребоваться замена насоса. Как правило, эту работу автолюбители выполняют своими руками, без обращения на СТО.
Увеличение зазоров между основными элементами силового узла. Основная причина – износ. Бывают случаи, когда даже при устранении всех перечисленных выше проблем, давление в системе остается на предельно низком уровне. В такой ситуации может выручить разбор двигателя и проверка основных зазоров

В частности, особое внимание необходимо уделить расстояниям между вкладышами и шейками шатунов.
Попадание ОЖ или топлива в моторное масло. Подобная проблема может произойти по целому ряду причин – прогоранию прокладки ГБЦ, износе колец, отказе одного из цилиндров и так далее

В случае такой неисправности без замены масла и ремонта двигателя уже не обойтись.
Поломался датчик давления масла. Если после диагностики (ее суть мы рассмотрим ниже) оказалось, что давление масла в систем нормальное, а датчик все равно выдает сигнал об обратном, тогда единственный выход – замена датчика.
Вышла из строя проводка. В отечественных автомобилях эта причина одна из наиболее распространенных. Лампочка аварийного давления масла может загораться по причине повреждения коммутирующих проводников.

Проверяем давление масла на Лада Калина

Если в вашем авто загорелась лампа аварийного давления масла, а внешний осмотр не выявил явных дефектов, тогда лучший выход – убедиться в неисправности воочию. То есть вы должны проверить, что давление действительно занижено или же находится в норме.

Действуйте в следующей последовательности:

  1. Подготовьте для работы специальный манометр.
  2. Заводите автомобиль и дайте двигателю прогреться хотя бы до 60-70 градусов Цельсия.
  3. Выкручивайте датчик, контролирующий давление масла в вашем авто.
  4. Устанавливайте на его место измерительный прибор (манометр).
  5. Измерение стоит выполнять для различных случаев. Во-первых, запишите показание на холостых оборотах. Во-вторых, раскрутите мотор до 5 000-5 500 оборотов в минуту и произведите измерения еще раз. В первом случае нормальный уровень давления должен составлять где-то 2 бара, а во втором – от 4,5 до 6,5 бар. Если же уровень давления намного ушел от указанных выше показаний, то причин может быть несколько – неисправность масляного насоса, проворачивание шатунов и так далее.

Когда нужно менять масло в двигателе

Замена масла в двигателе Калина, как рекомендует изготовитель АвтоВАЗ, должна производиться через каждые 15 тыс. км пробега.

Однако опытные владельцы этих автомобилей утверждают, что замена масла в двигателе Лада должна осуществляться чаще, чтобы продлить жизнь двигателя Калины без ремонта и замены маслосъемных колец. Эту процедуру нужно производить через 8-10 тыс. км. Конечно, это зависит от условий эксплуатации автомобиля.

Заменить масло можно самостоятельно. Предварительно нужно купить соответствующий масляный фильтр и знать, какое масло лить в систему. Его нужно около 4 л. В продаже обычно есть 5-литровые канистры. Но запас всегда должен быть.

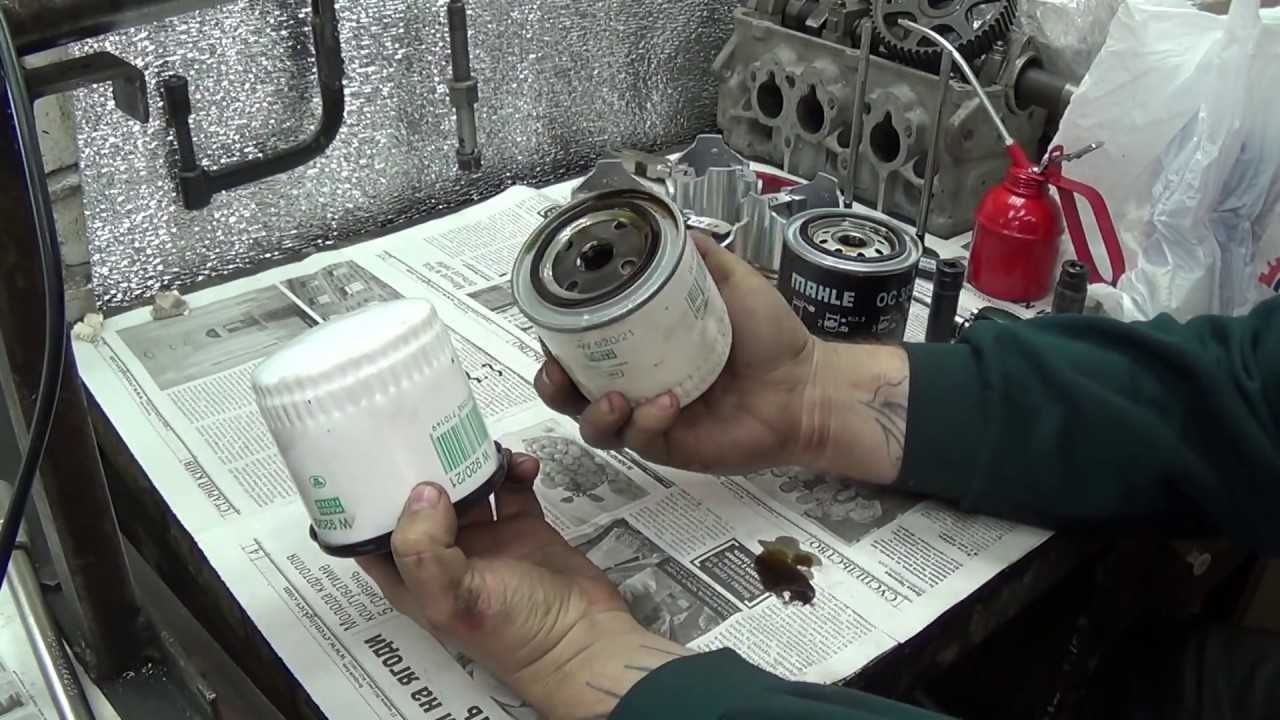

Фильтр для Калины 2 можно использовать такой же, как к ВАЗ 2108, а можно приобрести импортный. Выбор подходящих фильтров достаточно большой.


Lada 111 Почему мигает лампа давления масла .Устраняем поломку.Ремонт ВАЗ 21111

Опытные владельцы автомобилей ВАЗ говорят, что для Калины лучший выбор масла — это синтетика. В крайнем случае — полусинтетика. Но если в двигатель до этого было залито другое моторное масло, то замену лучше производить не самостоятельно, а в автомастерской, где двигатель промоют специальным составом, перед тем как залить новую смазку.

Проверяем и меняем датчик давления масла на Калине быстро и просто

Датчик давления масла Калина – достаточно надежный прибор и редко ломается, но иногда он выходит из строя. Статья посвящается этому устройству: что он собой представляет, где находится, как проверить его исправность. Дается инструкция по замене.

Что нужно знать о ДДМ?

В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

Внешний вид ДДМ

Предназначение и местонахождение

Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.

Схема действия устройства

Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.

При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.

Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.

Место расположения прибора

Особенности диагностики

При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.

Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.

Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.

Если нет манометра, существует еще один способ проверки. Для этого выкручивается датчик, а затем прокручивается стартер, не запуская двигателя. Если при вращении стартера из посадочного места снятого устройства будет брызгать масло, можно делать вывод о неисправности прибора.

О чем сигнализирует горящая лампочка давления масла?

Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.

Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).

Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.

Инструкция по замене

Для проведения работ нужно приготовить ключ на «21».

Процедура замены состоит из этапов:

  1. Сначала нужно открыть капот и снять защитную пластиковую крышку с силового агрегата.
  2. Обнаружив датчик на ГБЦ, от него необходимо отсоединить клемму питания, нажав на фиксаторы.
  3. Если необходимо, проверяем поступление питания.
  4. Далее с помощью ключа на «21» выкручиваем старый прибор. Проверяем его на исправность.
  5. Если старый прибор неисправен, вкручиваем на его место новый датчик.
  6. Присоединяем к прибору клемму с питающим проводом, возвращаем на место декоративную крышку мотора.
  7. Запускаем двигатель. Лампочка на приборной панели должна погаснуть.

Если все работает, замена ДДМ на этом заканчивается.

Фотогалерея «Как поменять ДММ на Лада Калина»

Таким образом, проверить и заменить датчик давления масла Калина сможет даже начинающий водитель, что даст возможность сэкономить время и деньги на посещении станции технического обслуживания.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

  1. Снимаем клемму с АКБ.

    Проводим демонтаж клеммы АКБ

  2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

    Для того чтобы добраться до датчика необходимо снять воздушный фильтр

  3. Отсоединяем провода, которые питают элемент.

    Отключаем колодку проводов питания датчика

    Датчик температуры охлаждающей жидкости с демонтированной фишкой

  4. При помощи ключа на 19, проводим демонтаж изделия.

    Демонтаж ДТОЖ

    Ключом на 19 выкручиваем датчик

  5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя Каталожный номер Стоимость, в рублях
Fenox TSN22101 210
LUZAR LS 0101 240
Fenox TSN22101O7 240
Vernet 2509 250
Patron PE13059 300
Intermotor 52400 300
Era 330082 350
Facet 7.3000 350
Eps 1.830.000 400
KW 530.000 550
H+B Elparts 70511515 600
Cargo 180804 700
Hella 6PT 009 107-151 750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

  • Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
  • Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
  • Другие последствия, к которым датчик привязан косвенно.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
