Топливный насос высокого давления. рядный тнвд

Пример дизельного агрегата

Здесь и далее разберем несколько конкретных нагнетающих узлов характерных типов.
Для начала рассмотрим дизельный топливный насос Ниссан Патрол – его устройство и принцип работы. Он здесь распределительного типа.

  1. Лопастной топливоподкачивающий насос является первым звеном, он принимает горючее из трубопровода и подает непосредственно в ТНВД.
  2. Далее на валу топливоподкачивающего узла у ТНВД расположен распределительный плунжер.
  3. Последний взаимодействует с кулачковым диском. Кулачковый диск движется по роликовому кольцу. Он воздействует на распределительный плунжер, из-за которого горючее и попадает к форсункам.

Вот такой мудрый механизм, созданный инженерами Bosch, который обладает достаточно хорошей надежностью. Надо добавить, что работает он из-за воздействия кулачков коленчатого вала.

Подобный же сложный механизм от той же марки Bosch применяется на немецких дизелях. То есть, скажем, топливный насос для Фольксваген 1,6 D имеет аналогичное устройство. В его состав включены, по сути, те же элементы.

  1. Топливоподкачивающий насос роторно-лопастного типа.
  2. Центробежный регулятор через шестерни приводится в действие от топливоподкачивающего механизма.
  3. Центробежный регулятор состоит из дискового кулачка, связанного с распределительным плунжером, от которого горючее подается к форсункам.

Как видим, основные узлы совершенно идентичны описанным ранее применительно к Ниссану. Впрочем, такова суть построения большинства типов современных ТНВД для дизельных двигателей, приводимых в действие вращением коленчатого вала.

Бензиновые агрегаты конкретно по моделям

Далее рассмотрим бензиновые агрегаты. Для начала возьмем топливный насос Нивы Шевроле – посмотрим, каково его устройство. У данного автомобиля весь модуль расположен внутри бака, под задним сиденьем. Он объединен общим корпусом и включает.

  1. Сам электронасос.
  2. Поплавок и датчик указателя уровня топлива.
  3. Регулятор давления горючего.

Непосредственно узел, качающий топливо, включает.

  1. Электродвигатель коллекторный с двумя магнитами.
  2. Нагнетатель вихревого типа, где вращение лопастной крыльчатки придает горючему энергию.

Такая компоновка, плюс такой тип нагнетателя, характерны для многих марок автомобилей. Чтобы убедиться, рассмотрим еще несколько машин.
Например, разберем устройство топливного насоса ВАЗ 2110 с инжектором. Здесь действительно применена та же схема, описанная немного выше. Модуль таким же образом вделан внутрь бензобака, под задней седушкой. Он состоит из.

  1. Заборной сеточки.
  2. Датчика уровня топлива с поплавком.
  3. Самого электронасоса.

Последний здесь опять же состоит из двух компонентов. Перечислим их.

  1. Электродвигатель.
  2. Нагнетатель по типу вихревого с лопастным ротором, расположенным на той же оси, что и электродвигатель.

Что ж, особого различия с предыдущей конструкцией не наблюдается. Устройство насоса автомобиля ВАЗ 2110 подчиняется уже знакомым принципам.

Кое-что еще

Хотелось бы еще кое-что сказать о ресурсе работы этих нагнетающих горючее узлов автомобиля, а также о премудростях их эксплуатации.

Что касается сборочных узлов подачи топлива для дизельных двигателей – они весьма долговечны. Средний срок их службы не нормируется, однако были отдельные случаи, когда он достигал четверть века.

Общее устройство самого топливного насоса высокого давления таково, что наибольшую нагрузку воспринимает плунжерная пара. Если она изготовлена из качественных материалов, то износостойкость всего агрегата на высшем уровне.

Но поскольку смазка плунжерной пары производится топливом, то при постоянно плохом качестве солярки механизм быстро выходит из строя. Ведь частицы грязи или примеси воды попадают на трущиеся детали, нанося им неисправимый вред.

Относительно электронасосов подачи бензина можно сказать, что их срок службы не так долог из-за наличия электродвигателя. Последний легко выходит из строя при опустошенном бензобаке, когда агрегат, он ведь имеет погружной тип, работает вхолостую.

Качество топлива здесь тоже влияет на долговечность узла. При регулярно заливаемом плохом бензине агрегат быстро ломается, поскольку забивается приемная сеточка, работать ему приходится под большой нагрузкой. Однако если соблюдать нормы эксплуатации, на одном нагнетательном узле можно проездить не одну сотню тысяч километров.

Теперь узнайте всё про высокие обороты холостого хода и регулировку холостого хода.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции,  топливный насос низкого давления имеет следующие составные элементы:

  1. Приводной вал
  2. Ротор с лопастями
  3. Статор
  4. Диск распределения
  5. Приводную шестерню-регулятор
  6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для  того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от  той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах  подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей.  Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Классификация двигателей внутреннего сгорания

В процессе эволюции ДВС выделились следующие, доказавшие свою эффективность, типы данных моторов:

  • Поршневые двигатели внутреннего сгорания. В них рабочая камера находится внутри цилиндров, а тепловая энергия преобразуется в механическую работу посредством кривошипно-шатунного механизма, передающего энергию движения на коленчатый вал. Поршневые моторы делятся, в свою очередь, на
  • карбюраторные, в которых воздушно-топливная смесь формируется в карбюраторе, впрыскивается в цилиндр и воспламеняется там искрой от свечи зажигания;


Более детально узнать о назначении, устройстве и принципе работы карбюратора, вы можете здесь: Карбюратор: устройство и принцип работы


  • инжекторные, в которых смесь подаётся напрямую во впускной коллектор, через специальные форсунки, под контролем электронного блока управления, и также воспламеняется посредством свечи;
  • дизельные, в которых воспламенение воздушно-топливной смеси происходит без свечи, посредством сжатия воздуха, который от давления нагревается от температуры, превышающей температуру горения, а топливо впрыскивается в цилиндры через форсунки.
  • Роторно-поршневые двигатели внутреннего сгорания. В моторах данного типа тепловая энергия преобразуется в механическую работу посредством вращения рабочими газами ротора специальной формы и профиля. Ротор движется по «планетарной траектории» внутри рабочей камеры, имеющей форму «восьмёрки», и выполняет функции как поршня, так и ГРМ (газораспределительного механизма), и коленчатого вала.
  • Газотурбинные двигатели внутреннего сгорания. В данных моторах преображение тепловой энергии в механическую работу осуществляется с помощью вращения ротора со специальными клиновидными лопатками, который приводит в движение вал турбины.

Наиболее надёжными, неприхотливыми, экономичными в плане расходования топлива и необходимости в регулярном техобслуживании, являются поршневые двигатели.

Технику с прочими видами ДВС можно вносить в Красную книгу. В наше время автомобили с роторно-поршневыми двигателями делает только «Mazda». Опытную серию автомашин с газотурбинным двигателем выпускал «Chrysler», но было это в 60-х годах, и более к этому вопросу никто из автопроизводителей не возвращался. В СССР газотурбинными двигателями оснащались танки «Т-80» и десантные корабли «Зубр», но в дальнейшем решено было отказаться от данного типа моторов. В связи с этим, подробно остановимся на «завоевавших мировое господство» поршневых двигателях внутреннего сгорания.

Дизельный двигатель: признаки неисправностей и возможные причины

При эксплуатации автомобиля в работе дизельного двигателя происходят сбои, которые можно определить по следующим признакам.

Сложности с запуском ДВС Слишком ранний или поздний впрыск, что ведет к неправильному углу опережения подачи горючего. Некачественное распыление дизельного топлива происходит из-за изношенности деталей. Завоздушивание топливной системы вызывает нехватку дизельного топлива перед топливным насосом. В топливном насосе высокого давления износились нагнетательные клапаны. Возникли дефекты в насосе низкого давления. Регулятор работает неправильно, что сводит к минимуму объем поступающего горючего при запуске силового агрегата. Загустевание дизтоплива в зимнее время года. Возникли проблемы со свечами накаливания. Во время впрыска возникает давление, недостаточное для нормального запуска двигателя.Падение мощности силового агрегата Проблема могла возникнуть из-за неправильного угла опережения подачи горючего. Всережимный регулятор и топливный насос отрегулированы некорректно. В топливном насосе высокого давления износились прецизионные элементы. Износ регулятора. Получили повреждение распылители, возможен их износ. Ниже допустимых значений падает давление впрыска. Элементы системы нагнетания не подают требуемый объем горючего.Увеличение расхода дизтоплива Угол опережения впрыска неправильный. Получили повреждения или износились распылители. Давление впрыска падает ниже допустимых значений. Компрессия значительно снизилась. Происходит утечка горючего. Воздушный фильтр забился. Топливный насос высокого давления неправильно отрегулирован. В топливном насосе износились нагнетательные клапаны. Силовой агрегат работает некорректно.ОГ (отработанные газы) черного цвета Компрессия значительно снизилась. Регулировка клапанов выполнена неправильно. Форсунки не справляются с распылением дизтоплива. В камере сгорания возникают проблемы со образованием топливовоздушной смеси. Такие нарушения могут происходить из-за проблем с закрытием клапанов (неправильная регулировка) или возникновения окисленного налета.Цвет отработанных газов изменился на белый или серый Неправильно выставлен угол опережения впрыска. Компрессия значительно снизилась. В прокладке головки блока цилиндров возник пробой. Мотор переохладился.Появление жесткости в работе двигателя Появился дисбаланс между объемами горючего, поступающего в цилиндры агрегата. Часть форсунок работает некорректно. Компрессия значительно снизилась. Выставлен слишком ранний впрыск дизельного топлива.Мотор перегревается Форсунки неправильно распыляют дизельное топливо. Некорректно выставлен угол опережения впрыска.Двигатель не развивает максимальную мощность Засорился воздушный фильтр. Завоздушивание ТС. Проблемы с работой топливного насоса высокого давления. Некорректно выставлен угол опережения впрыска горючего. Проблемы с форсунками. Возможная причина ― неисправность крепления деталей. Нарушена герметичность топливопроводов. Проблемы с регулировкой тяги акселератора.Уровень шума силового агрегата вырос Завоздушивание топливной системы. Плохая работа распылителей.Силовой агрегат на холостом ходу работает неравномерно Некорректно выставлен угол опережения впрыска горючего. Проблемы с ходом педали газа. Ослабление топливопровода между ТНВД и топливным фильтром. Проблемы с подачей горючего. Некорректно работают форсунки и распылители.Колебания частоты оборотов коленчатого вала Разрегулированность и изношенность системы впрыска. Износился регулятор оборотов. Завоздушивание ТС. Избыточное давление газов в картере.Непредвиденная остановка силового агрегата Топливный фильтр забился, подача горючего в топливный насос высокого давления осуществляется в недостаточном объеме. Поврежден ТНВД, что вызвало прекращение поступления горючего. Топливный насос низкого давления получил повреждение. Поврежден трубопровод впрыска. Нарушено соединение насоса с приводом. Поршень-разделитель износился, возможен перекос детали. Возможен износ ротора или поршней в топливном насосе высокого давления.Выходят из строя свечи накаливания Такую неисправность могут вызвать дефектные форсунки.Заглушить силовой агрегат невозможно Вышел из строя соленоидный клапан.В картере растет уровень масла Проблема может возникнуть из-за протечки моторного масла. Некорректно работают форсунки («льют»).Торможение двигателем затруднено Некорректно выставлены холостые обороты. Загрязнение сливных топливопроводов.

Как снять бензонасос

Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.

Перед снятием бензонасоса необходимо предварительно стравить давление из системы питания!

Сделать это можно следующим образом:

  • отключить «минус» на аккумуляторной батарее;
  • на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;

Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.

Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее

Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос

Как снять трубку с бензонасоса

Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.

Если автомобиль имеет неизвестную историю обслуживания и насос ранее снимался, тогда крепление может оказаться нестандартным или самодельным.

Снятие бензонасоса и замена

После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).

  1. Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
  2. Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
  3. После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.

Добавим, что во время монтажа следует:

  • внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
  • также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.

По окончании установки нового бензонасоса сборка производится в обратном порядке. Затяжку всех элементов крепления следует производить с допустимым усилием.

Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.

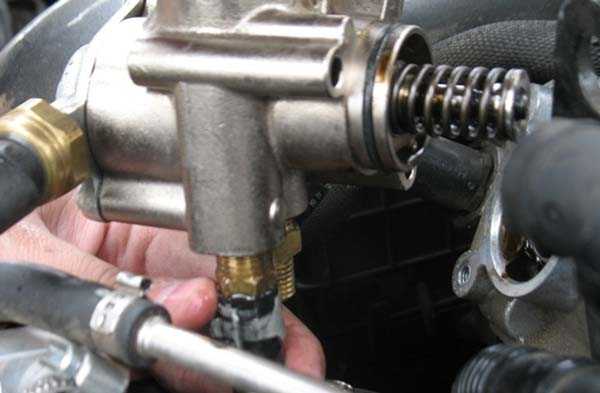

Определение неисправностей в ТНВД

Стоит помнить, что наиболее достоверные данные по состоянию топливного насоса можно получить только после проверки на специальном стенде в автомастерской. Естественно без специального оборудования такая диагностика в домашних условиях невозможно. Но все же есть возможность проверить некоторые элементы и исправность их работы.

Вода в плунжерах

Для этого потребуется снять ремень с газораспределительного механизма (ГРМ), и аккуратно прокрутить шкив. При вращении с переменными усилиями – воды нет. Если при вращении приходится прикладывать значительную силу или вовсе не получается прокрутить – значит есть влага.

Присутствие влаги в ТНВД чрезвычайно вредно как для него, так и для всего мотора. Это ведет к быстрому износу деталей и сокращению срока их службы, к тому же может вызвать появление коррозии и даже полный клин агрегата.

Давление в плунжерной паре

Можно проверить с помощью специального тестера – КИ-4802 или ТАД-01А. Если такового нет, тогда подойдет обычный манометр с большим диапазоном измерений.

Прибор вкручивается вместо топливной трубки или закрепляется в центральном отверстии головки ТНВД. Затем запускается двигатель, и снимаются показания. В нормальных условия значение должно быть близким к 300 кг/см2. Это условное значение и зависит от многих факторов, главное, чтобы при испытаниях цифра была максимально близка к указанной. В случае давления системы значительно ниже 300 кг – детали плунжерной пары сильно изношены, необходим ремонт или замена.

Проверка датчиков управления

На дизельных авто имеющих систему впрыска Common Rail управление ТНВД проходит при помощи электронного блока управления (ЭБУ). Наиболее частыми поломками в них является выход из строя датчиков либо проводки. Чаще об этом информирует специальный сигнал на приборной панели — Check Engine. В таком случае сканером ошибок нужно считать код и расшифровать его. Затем, исходя из полученных данных, определяться с ремонтом.

Чаще у датчика просто вышел срок службы либо случайным образом были повреждены их провода. Это ведет к тому, что на ЭБУ приходит некорректный сигнал и он начинает сбоить.

Утечка топлива

Если топливо течет именно из насоса высокого давления, тогда причина чаще в изношенных уплотнительных кольцах. Чтобы определить это, нужно на заведенном моторе покачать ось рычага насоса. Из под поврежденного уплотнителя потечет соляра.

Бывают случаи утечки топлива из места установки плунжерной пары. Тогда необходимо провести диагностику. Для этих целей насос следует снять с авто.

Герметичность клапана ТНВД проверяется в следующей последовательности:

  1. отвернуть трубку высокого давления от дефектного сегмента;
  2. рейку насоса перевести в позицию выключенной подачи;
  3. ручным насосом создать давление в топливной системе.

При неисправном клапане из отверстия нажимного штуцера появится топливо. Если этого не случилось – клапан исправен.

Схватывание рейки

Перед проверкой рейки от нее следует отсоединить тяги и рычаги регулятора и скобы останова. Затем посредством рычагов управления насосом перевести рейку в крайнее положение. Исходя из усилий при передвижении можно сделать вывод о том, «прикипела» она или нет

В процессе важно сделать несколько оборотов кулачкового вала. Если дефектов нет, рейка будет двигать плавно и без толчков

На замерзание

Если появились признаки поломки топливного насоса в холодное время года, следует проверить его на замерзание. Если такое произошло, его нужно снять с автомобиля и занести в тепло. Когда он отогреется и подвижность деталей восстановится его необходимо разобрать, слить масло и тщательно промыть чистой соляркой. После этих процедур в картер заливается свежее масло и насос устанавливается обратно на авто.

При замерзании насоса в очень сильные морозы, рекомендуется воспользоваться также и размораживателем.

ТНВД — Топливный Насос Высокого Давления

Одним из основных составляющих системы питания дизельной силовой установки является насос, обеспечивающий подачу топлива под высоким давлением на форсунки. Полное название – топливный насос высокого давления (аббревиатура – ТНВД). Помимо дизельных моторов такой насос применяется и в бензиновых агрегатах с инжекторной системой, у которой подача бензина осуществляется непосредственно в цилиндры.

Этот узел системы питания имеет достаточно сложную конструкцию, поскольку в его задачу входит не только нагнетание дизтоплива, но еще и подача его на форсунки в строго определенные моменты. В общем, от его работы напрямую зависит функционирование силовой установки.

Что входит в топливную систему дизельного двигателя

Для большей наглядности механизма действия дизеля необходимо рассмотреть основные элементы топливной системы. Это позволит лучше понять, за счет чего достигается настолько эффективная работа двигателя.

Топливный бак

Предназначен для размещения и хранения дизельного топлива, которое часто называют просто – соляркой. Соединяется с топливной системой посредством трубопроводов. Ключевые требования к баку – прочность, надежность и вместимость. Последний параметр определяет максимальную дальность поездки, но регламентируется итоговой массой топливной емкости, которая зависит от грузоподъемности транспортного средства.

Топливоподкачивающий насос

Другое часто используемое название – топливный насос низкого давления или ТННД. Единственная функция устройства – забор топлива и его последующее перемещение к фильтрам грубой и тонкой очистки. После этого очищенное горючее направляется в отсек высокого давления, а дальнейшая транспортировка осуществляется посредством ТНВД.

Фильтры очистки

Топливный фильтр – это важный элемент современных дизельных моторов. Чистота и качество используемой солярки оказывают непосредственное влияние как на КПД, так и на срок эксплуатации дизеля. Именно поэтому горючее – даже самое качественное — в обязательном порядке проходит очистку, как минимум, двумя фильтрами.

Топливный насос высокого давления (ТНВД)

Обеспечивает перемещение солярки в отсеке высокого давления. Сначала горючее поступает по трубопроводам от фильтров к форсункам. Затем происходит его распыление и впрыскивание в камеру сгорания. Характерной особенностью дизелей выступает подача топлива с запасом.

В результате излишки отводятся вместе с воздухом, не попавшим в камеру сгорания, в бак по специальному трубопроводу, который называется дренажным. Ключевой функцией ТНВД выступает нагнетание давления топлива, необходимого для самовоспламенения топливовоздушной смеси в камере сгорания. Без точного выполнения этого условия невозможно добиться требуемой эффективности работы всего двигателя.

В их число входит как современная автоматика, управляющая работой устройства, так и большое количество комплектующих – от вращающегося вала с кулачками до поршня-плунжера, обеспечивающих эффективность двухступенчатой процедуры впрыска топлива в камеры сгорания.

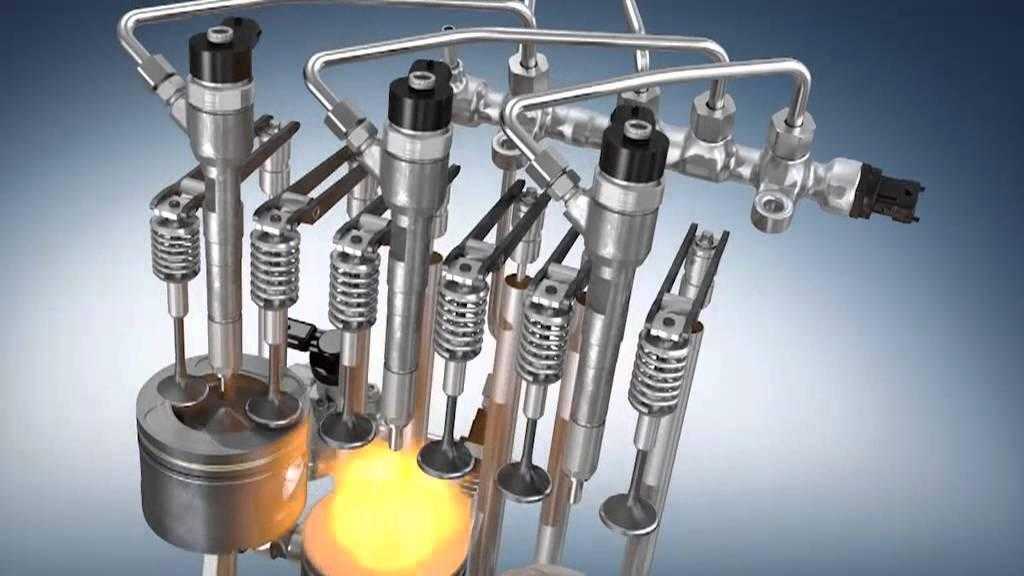

Форсунки

Не меньшее значение для достижения необходимого уровня КПД дизеля имеет еще один элемент топливной системы – топливные форсунки, которые установлены на каждом цилиндре двигателя. Их функциональное предназначение – смешивание горючего с воздухом в нужной пропорции с последующим точным дозированием смеси, поступающей в камеру сгорания.

Оно достигается за счет специальных распределителей, позволяющих не только дозировать нужный объем горючего, но и распылить его в процессе прохождения через форсунку. Именно за счет этого активируется процесс самовоспламенения и последующего сгорания топливовоздушной смеси.

Современные дизели обычно комплектуются форсунками с двумя типами распределителей – шрифтовыми или многодырчатыми. Независимо от конструктивных различий, речь идет об эксплуатации в очень сложных и тяжелых условиях. Они выражаются в непосредственном контакте с камерой сгорания и, как следствие, серьезных нагрузках от воздействия высоких температур и давления.

Добиться выполнения обоих условий удается только при очень высокой точности изготовления отдельных деталей, причем в качестве сырья используются специальные сплавы. Они обладают повышенными характеристиками в части прочности и жаростойкости.

ТНВД: что же это такое?

В народе топливный насос высокого давления принято называть ТНВД дизельного двигателя. Такой агрегат является очень сложным и незаменимым элементом конструкции, так как самой главной задачей насоса является подача дизельного топлива под довольно высоким давлением. ТНВД дизельного двигателя, цена которого указана в статье, способен обеспечивать правильную и очень точную подачу топлива к цилиндрам дизельного мотора под нужным давлением. Топливо подается очень точно измеренными порциями в самый подходящий для этого момент времени. Каждая из них идеально соответствует двигательной нагрузке.

ТНВД дизельного двигателя могут отличаться по методам впрыскивания. Существуют изделия с аккумуляторным типом впрыскивания, а также модели непосредственного действия.

Первые устройства характеризуются тем, что на рабочий привод плунжера оказывают непосредственное воздействие сжатые газы в цилиндре ДВС. Или же воздействие может происходить благодаря работе пружин

Обратите внимание на то, что существуют модели насосов с гидравлическим аккумулятором, которые довольно часто встречаются в очень мощных дизельных двигателях внутреннего сгорания

Второй же тип устройства можно охарактеризовать как изделие, имеющее механический привод плунжера. Это говорит о том, что явления нагнетания и впрыскивания проходят одновременно. ТНВД дизельного двигателя способен подавать правильную дозу топлива в каждый цилиндр по отдельности.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов

В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.
