С каждым годом бензиновые двигатели все больше и больше вытесняются электромоторами, устанавливаемыми на новом типе машин, именуемом электромобилями. Однако, как и двигатели внутреннего сгорания, электрические силовые агрегаты могут ломаться, вызывая проблемы в функционировании транспортного средства. Основная масса неисправностей электродвигателя возникает вследствие сильного износа деталей механизма и старения материалов, что подкрепляется неправильной эксплуатацией такого автомобиля. Причин появления характерных неполадок может быть множество, и о некоторых наиболее распространенных мы Вам сейчас расскажем.

Забыли пароль?

Первый тип в основном используют для моторов продолжительного пуска и работы. Совместное подключение применяют для пуска высокомощных электродвигателей. Применяется также схема подключения трехфазного электродвигателя на вольт. Разновидностей моторов много, но для всех, главной характеристикой является напряжение, подаваемое на механизмы, и мощность самих двигателей. При подключении к в на мотор действуют высокие пусковые токи, снижающие его срок эксплуатации. Для перехода со схемы подключения электродвигателя на есть несколько вариантов, каждый из которых отличается преимуществами и недостатками

Очень важно понимать, как подключается трехфазный электродвигатель к сети в

Электродвигатели, как и все механизмы, подвержены износу, и при их эксплуатации часто встречаются неполадки, поломки или работа с параметрами, отличающимися от номинальных значений. Поскольку в электромоторе электроэнергия превращается в механическую энергию, то очевидно, что неисправности электродвигателей могут быть вызваны как неполадками в электрических и электромагнитных системах, так и дефектами в механизмах. Электрическую составляющую неполадок подразделяют на внутреннюю — неисправности в обмотках и коллекторных контактах двигателя, и внешнюю — поломки в компонентах пускателя и в питающих проводах. Существует множество алгоритмов для проверки электрических двигателей в зависимости от их конструкции, типа, габаритов, массы, расположения и текущего режима работы.

Компоновка и принцип работы

Подвижная часть коллекторного двигателя, как и любого другого, механически сбалансирована и закреплена в подшипниках вращения, вмонтированных в неподвижную станину.

Стационарный статор и вращающийся ротор имеют собственные обмотки из изолированного провода. По ним протекает электрический ток, создающий магнитные поля со своими полюсами: северным N и южным S.

При взаимодействии этих двух электромагнитных полей создается вращение ротора.

Поскольку к обеим обмоткам необходимо постоянно подводить напряжение, а ротор вращается, то для него смонтировано специальное устройство: коллектор с щеточным механизмом.

Описание разных типов электродвигателей

Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко. Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.

Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.

Асинхронный

Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.

Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.

Коллекторный

Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.

Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.

Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.

Инверторный

На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.

Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.

Виды моторов для стиральной машины

Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели от различных стиралок, например:

  • Донбасс;
  • Рига;
  • Ока;
  • Nuova;
  • Ibmei.

Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.

Подходящие двигатели:

  • ДАОЦ У4 со щетками, ДАОА;
  • РТК 1ухл4, ухл4, 1у4;
  • HXGP1l, 3у4, 3ухл4, 9ухл4.

Чтобы подключить двигатель электронного типа, нужно тщательно соблюдать полярность и не нарушать схему соединения

Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.

Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.

Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

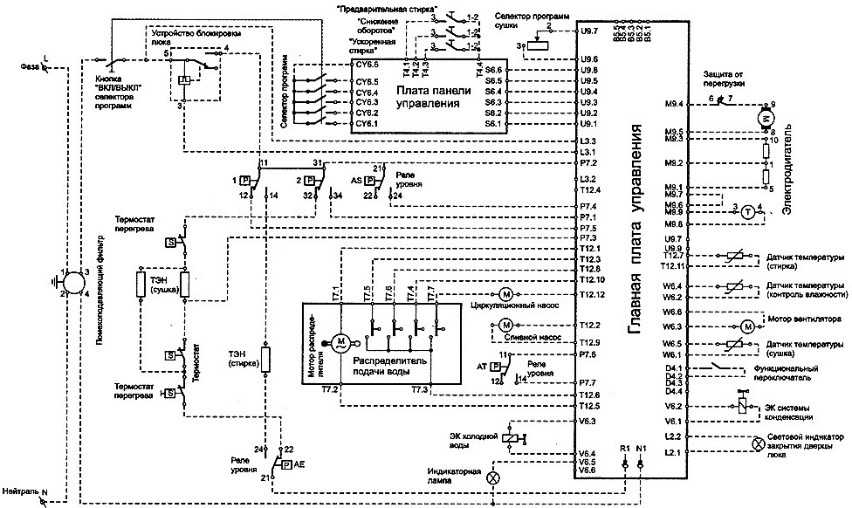

Примеры электрических схем стиральных машин

Принципиальная электрическая схема может помочь выполнить диагностику неисправностей с помощью сетевого тестера. Разобраться в них самостоятельно – задача крайне сложная. Без соответствующего энергетического образования, опыта в обращении с микроэлектронными схемами будет крайне трудно прочитать эти чертежи.

Для лучшего понимания того, что изображено на этих схемах, под ними будут расшифрованы некоторые наиболее часто используемые обозначения.

Схема стиральной машины Аристон

Схема стиральной машины Ардо

Схема стиральной машины Электролюкс

Схема Канди

  • AQS – электромагнитный клапан;
  • B – зуммер (прибор для подачи аудио сигналов);
  • BP – запорный механизм дверцы люка;
  • ET – термостат (выкл.);
  • EV – электромагнитный клапан;
  • I – инвертор (переключатель);
  • IP – предохранитель;
  • L – линия;
  • M – главный электродвигатель/заземление;
  • MC – электродвигатель/обмотка отжима;
  • MI – асинхронный электродвигатель
  • ML – электродвигатель/обмотка стирки
  • MO – коробка;
  • MP – выключатель дверцы люка;
  • MR – магнитный замок;
  • N – нейтраль/колодка;
  • NTC – датчик температуры;
  • P – датчик давления;
  • PM – релейная защита электродвигателя;
  • PS – сливной насос;
  • R – резистор нагревательного элемента;
  • RR, RTF – нагревательный элемент;
  • T – датчик скорости вращения барабана;
  • TH – датчик температуры.

Стиральные машины типа СМР

Стиральная машина «Рига-17»

Внешний вид стиральной машины представоен на фото слева. Схема приведена на рис.5. В схему входят пускозащитное реле типа РТК, электродвигатель М типа АД180-4/71 с пусковой обмоткой L1 и рабочей обмоткой L2, реле времени КТ типа РВ-6, переключатель режима работы машины S типа ПСМ-10. Включение машины осуществляется поворотом ручки-указателя реле времени. Отключение машины происходит автоматически по истечении установленного времени. Для пуска и защиты от перегрузок двигателя стиральная машина снабжена автоматическим пускозащитным реле типа РТК. Переключатель режимов работы ПСМ-10 можно увидеть на фото слева. Внешний вид реле РВ-6 представлен на фото справа. На некоторых сайтах можно встретить предложения о продаже таких реле. Например, здесь https://www.gmbm-shop.ru/index.php?product >

Мелкие детали данных изделий можно посмотреть в увеличенном виде, нажав на каждую из фотографий. Вообще говоря, стиральных машин каждого вида много и рассматривать их все смысла нет, поскольку их выпуск в свое время ограничивался разнообразием применяемых двигателей и реле. К тому же многие машинки, несмотря на их разные названия, имеют одинаковый внешний вид и алгоритм работы. Например, представленная на фото стиральная машина «Рига-17» и, скажем, «Киргизия-4» и меют одинаковый внешний вид и различаются только используемым двигателем. В «Киргизия-4» это двигатель типа АЕР16УХЛ4. Хотя были и сложные для того времени машинки, вроде «Вятка-автомат». К тому же на просторах интернета можно без труда все это найти, а мы, чтобы облегчить вам поиск информации по данной ретротехнике , приведем в конце необходимую литературу по данному вопросу, с помощью которой и создавалась, собственно, эта страничка, а также сводную таблицу по используемому электрооборудованию в различных моделях стиральных машин. А на фото ниже можно увидеть в разобранном виде реле времени РВ-6А и пускозащитное реле РТК.

Стиральная машина «Волга-9» СМР-1,5

Электрическая схема стиральной машины «Волга-9» включает в себя электродвигатель М типа ДБСМ-1Е4 с пусковой ПО и рабочей РО обмотками. Перключатель В типа 10-4У42 служит для переключения обмоток двигателя на два режима работы. Реле времени РВ типа РВ-6 рассчитано на 6 минут работы. Пускозащитное реле типа РТК-1-1 предназначено для предохранения обмоток электродвигателя от перегрева и отключения его при перегрузке. Штепсельная вилка Ш надета на соединительный шнур.

Стиральная машина «Русалка» СМР-2

Электрическая схема стиральной машины «Русалка» типа СМР-2 включает в себя электродвигатель насоса М1 типа ЭНСМ-1, электродвигатель активатора М2 типа АВЕ-071-4С, ЭРУ — электронно-реверсивное устройство, КТ — реле времени серии РВ-6А, R — резистор номиналом 100кОм серии МЛТ-2, С1 — конденсатор типа К75-37 и КБГ-МН-2-600В емкостью 6мкФ, SA1/2 и SA1/3 — переключатели программ серии ПП 1-236-0, SA2 — тумблер типа Т1, ХР — соединительный шнур ШБВЛ-ВП 2х0,75.

Стиральные машины типа СМП

Стиральная машина «Рига-15» СМП-1,5

Электрическая схема стиральной машины «Рига-15» и ее центрифуги представлены на рис. 5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш. В электросхему центрифуги входят электродвигатель М2 типа АВЕ-07-4ц с пусковым конденсатором С, пакетный выключатель В3 и штепсельное соединение Ш.В зависимости от режима стирки будут соединены следующие контакты:

Стиральная машина «Аурика-80» СМП-2


Стиральная машина «Аурика-80» выпускалась в трех исполнениях. Исполнение 1 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 115В и 60Гц; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б1 на 115В и 60Гц; защитного реле РТ типа РТ-10-3,3; конденсаторов С1 и С2 типа К42-19; микровыключателя МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при обслуживании и эксплуатации; реле времени РВ типа РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2. Электрооборудование исполнения 2 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 220В; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б на 220В; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя МП типа МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при эксплуатации; реле времени РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2 и автотрансформатора ТР типа АПБ-630. Электрооборудование стиральной машины «Аурика-80» исполнения 3 сомтоит из электродвигателя М1 (рис.6) привода активатора типа АВЕ-071-4; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя блокировки крышки центрифуги МП типа МП 2101; реле времени РВ типа РВ-6А, предназначенного для включения и автоматического отключения машины; шнура ШБВЛ-2.

Плюсы асинхронных моторов

Чаще в схемах стиральных машинах присутствуют асинхронные двигатели, состоящие из статора, который не перемещается и предназначается одновременно магнитопроводом и несущей системой, и движущегося ротора, крутящего барабан. Функционирует асинхронный двигатель благодаря взаимодействию магнитных неустойчивых полей этих конструкций. Асинхронные моторы разделяются на двухфазные, которые встречаются реже, и трёхфазные.

К плюсам асинхронных аппаратов причисляют:

  • незамысловатую систему;
  • элементарное обслуживание, предусматривающее замену подшипников;
  • периодическую смазку электродвигателя;
  • бесшумную работу;
  • условную невысокую стоимость.

Минусы, конечно, тоже есть:

  • незначительный КПД;
  • крупные масштабы;
  • небольшая мощность.

Такие двигатели, как правило, имеют более низкую стоимость.

Схема подключения электродвигателя стиральной машины

Чтобы переделка стиральной машины в новое оборудование с использованием такой детали как электромотор была качественной и принесла результат, нужно обратить внимание на советы специалистов относительно того, как будет проводиться схема подключения. Снять двигатель можно даже от советской стиралки под названием Вятка, главное, чтобы он был рабочий

Особенность подключения движка проводится:

  • Посредством использования такой комплектующей как конденсатор, подсоединить который нужно максимально правильно;
  • С отсутствием пусковой обмотки.

Перед тем как будет осуществлено подключение, желательно разобрать провода по цветам. Такая группировка позволит провести подсоединение без ошибки.

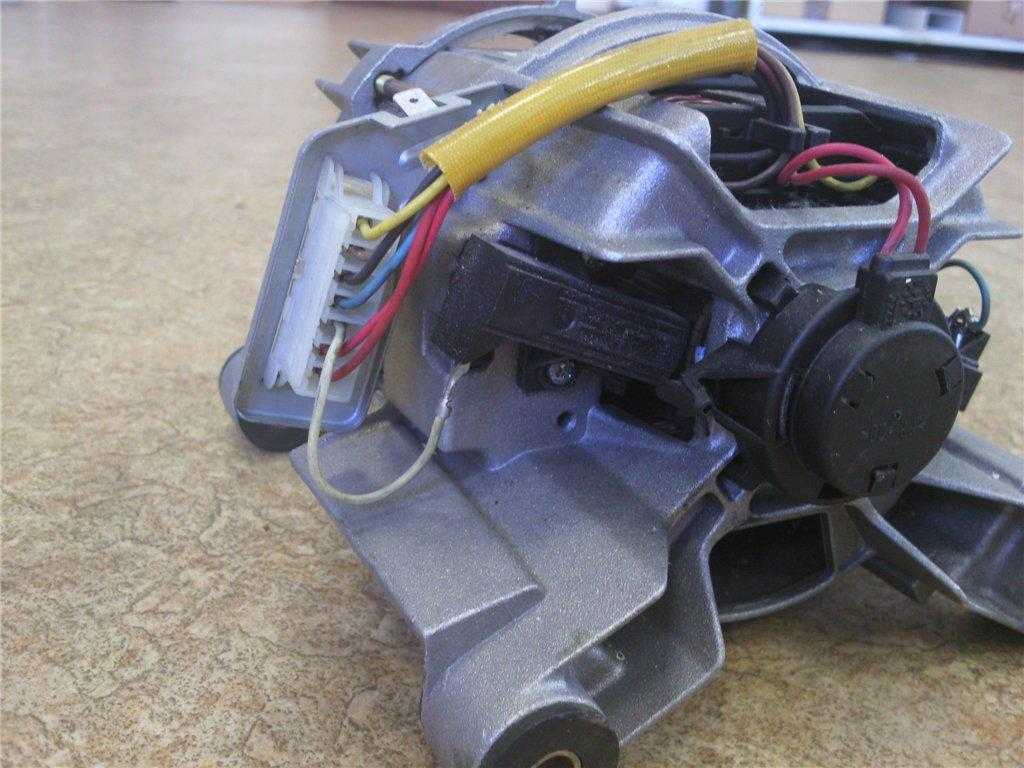

На раздаточном коробе присутствуют 3 вида проводов:

  1. Белые два проводка – это подключение тахогенератора, которые не нужны.
  2. Коричневый и красный провод идут на обмотку статора и ротора.
  3. Серые и зеленые нужны для подсоединения к графитовым щеткам.

В зависимости от модели двигателя, например, от стиралки Сибирь выпущенной в СССР или Индезит могут отличаться и сами провода, и их количество, однако подключение должно быть исключительно точным. Чтобы обнаружить неработающие провода, достаточно их прозвонить при помощи мультиметра. У того, который выходит на тахогенератор присутствует сопротивление в 60-70 Ом. Эти кабеля изолируются и отводятся в сторону.

Порядок подключения

Важно иметь в виду, что двигатель стиральной машины не запускается через конденсатор, не нужна для запуска и пусковая обмотка. Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:

Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:

  • два белых – от датчика оборотов вращения двигателя (тахогенератора или датчика Холла);
  • коричневый и красный – на обмотку к статору и ротору;
  • серый и зеленый – от графитовых щеток.

Провода, ведущие к тахогенератору, можно убрать в сторону – нам они не нужны. В разных моделях стиральных машин цвет проводов может отличаться, поэтому сориентироваться можно по сопротивлению – в тех, что идут на датчик, оно должно быть 60-70 Ом. После того как лишние провода выделены, оставшиеся нужно «прозвонить», чтобы найти каждому пару.

Как правило, двигатели бывают с 4 выводами (то есть имеют 4 провода, идущие из мотора). Если ваш мотор с 5 выводами, с 6 выводами, или даже с 7 выводами, убедитесь, что среди них нет лишних – нам понадобятся провода только от ротора и статора.

Дальше нужно выполнить подключение двигателя согласно схеме, изображенной на рисунке внизу.

Согласно схеме, требуется соединить обмотку статора со щеткой ротора, поэтому нужно найти соответствующие провода и сделать между ними перемычку (на фото она обозначена розовым цветом), а затем изолировать. Оставшиеся два провода – от обмотки ротора и второй щетки – подсоединяют к сети.

Останется только дополнить устройство кнопками включения и выключения. Для того чтобы изменить направление вращения вала, достаточно перекинуть перемычку на другие контакты.

На старых советских агрегатах могут быть установлены моторы с 3 выводами. Как подключить такое «чудо техники»?

В первую очередь, нужно замерить сопротивление: между 1 и 2, а также 2 и 3 выводами омметр покажет 10 Ом, а между 1 и 3 – 20 Ом. Двигатель подключается следующим образом: выводы 1 и 2 – в сеть, вывод 3 – через конденсатор на вывод 1.

Итак, подключить двигатель от стиральной машины несложно

Воспользуйтесь нашими рекомендациями, не забывайте про меры предосторожности, и подарите «вторую жизнь» своей технике

Трехфазный

Асинхронный двигатель переменного тока имеет очень ординарную конструкцию по сопоставлению с другими видами электронных машин. нужно включить этот двигатель АВЕ-071-4СУ4 а нельзя ли подключить без Я, как раз. Он достаточно надежен, чем и разъясняется его популярность. К сети переменного напряжения трехфазные модели врубаются звездой либо треугольником. Такие электродвигатели также различаются значением рабочего напряжения: 220–380 в, 380–660 в, 127–220 в. Такие электродвигатели используются на производстве, потому что трехфазное напряжение чаще всего употребляется конкретно там. И в неких случаях бывает, что заместо 380 в есть трехфазное 220. Как их включить в сеть, чтоб не сжечь обмотки?

Схема подключения электродвигателя современной стиральной машины

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.
Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.
Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

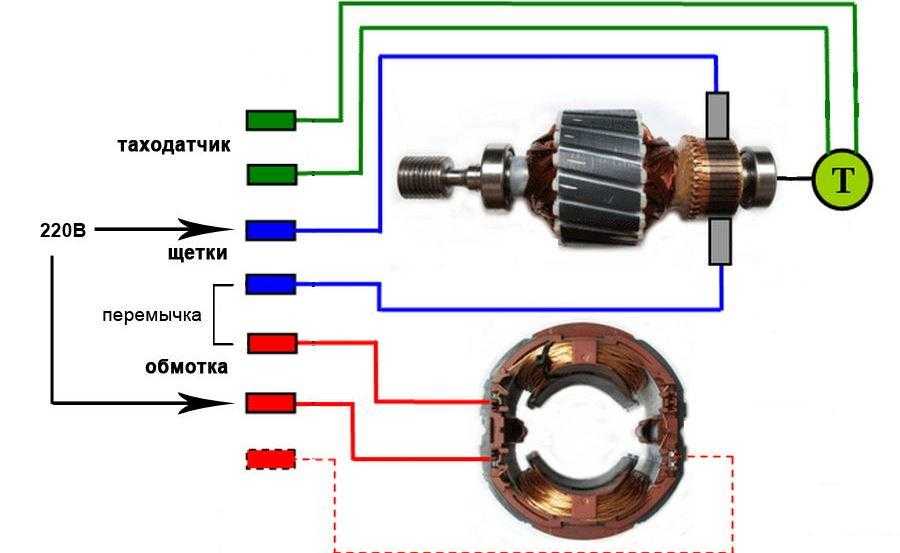

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.
На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.
Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

ДОМОСТРОЙСантехника и строительство

По вопросам ремонта и другим техническим вопросам сюда. Ремонт бытовой и офисной техники.

Подключение мотора Вятка — автомат. Краснодар Кубань.

Электродвигатель от стиральной машины Вятка — автомат предназначен для работы в однофазной сети. Состоит из двух рабочих и двух реверсных катушек. Совместно с конденсаторами они создают направление вращения вала.

У Вятках устанавливались разные модификации двигателей, но их характеристики были приблизительно одинаковые. Все они имеют две реверсные скорости вращения. 2200 об. мин. на отжим и 450 об. мин на режим стирки.

По количеству клемм подключения двигатели шли 6ти контактные и 5ти контактные.

Но схема подключения их была одинаковая — пяти проводная. В 6ти контактных электромоторах 1 и 4 контакты (два первых) закорачиваются, это есть общий вывод подключения к сети.

Второй сетевой провод подключается к одному из двух конденсаторов. При чем, на одном конце конденсатора прямое вращение, а на втором реверсное вращение каждой скорости. Для скорости 2200 оборотов в минуту ставится бумажный конденсатор на 16 микрофарад, а на 450 оборотов — 12 микрофарад. Напряжение конденсаторов желательно выбирать не менее 500 вольт.

При правильном включении двигатели легко стартуют в обе стороны. Единственно, что нужно выполнять при реверсировании направления вращения, это дожидаться полной остановки вращения вала. Обмотки этих двигателей не выдерживают больших токов.

Термоконтакт, если мотор будет работать на морозе, лучше отключить. Они при минусовой температуре разрываются как и при перегреве.

Спасибо за внимание. С ув

Белецкий А. И. 14.02.2015г. Кубань Краснодар

С ув. Белецкий А. И. 14.02.2015г. Кубань Краснодар.

Нужно найти выводы пусковой и рабочей обмоток.Обмотка пусковая для запуска, для его разгона. Обмотка рабочая — работает в нагрузку и выполняет полезную функцию.

Находим две пары обмоток при помощи тестера — мультиметра.Замеряем их сопротивление.

Та пара у которой сопротивление меньше является рабочей.

Имеется 6 клеммных контактов.

На рисунке показаны значения сопротивлений:

И схема подсоединения к 220 вольт:

В современных агрегатах выводов проводов может быть не 6, а больше. Примерная схема:

После запуска проверяем его на нагрев.Ваша рука должна терпеть температуру нагрева. В противном случае температура высокая и обмотка может выйти из строя.

— износ подшипников от неправильного зазора статора и ротора — попала грязь, пыль в щетках — большая емкость конденсатора — межвитковые замыкания

Видео (коллекторный движок используется в машинках канди, индезит, аристон и так далее):

Лежал несколько лет в гараже электродвигатель от стиральной машинки автомат-Вятка. Поиске в интернете ничего не дали, только теория. И написал статью, как подключить двигатель от стиральной машины Вятка с 8 контактами. Подключение делал на обмотку отжима-мне нужны максимальные обороты.

Нашел эту схему,и предположил,что она мне и подойдет. На свой страх и риск, сделал питание на обмотку отжима,и поставил конденсатор который был так же в стиральной машине для запуска электродвигателя «не с руки»

Подробнее напишу.Берем один провод с 220В и крепим на контакт 1.Другой на вывод 7(отжим осн).И так же крепим конденсатор на вывод 7 и 3.

Так как обмотка 3 у нас для запуска.

Выглядит у меня это так.

Регулятор оборотов

У мотора от стиралки довольно большие обороты, по этой причине необходимо сделать регулятор, чтобы он трудился на различных скоростях и не перегревался. Для этого сгодится обычное реле интенсивности света, но необходима небольшая доработка.

Извлекаем из прежней машины симистор с радиатором. Так именуется полупроводниковый прибор на электронном управлении, который осуществляет функцию выключателя.

Теперь же необходимо впаять его в схему реле взамен маломощной детали. Эту операцию, если вы не владеете подобными умениями, предпочтительно поручить специалисту — знакомому электронщику либо компьютерщику.

В отдельных случаях двигатель нормально справляется с работой и без регулятора оборотов.
