Как на двигатель мотоблока установить вариатор

Что это такое?

Вариатор для мотобуксировщика – это механизм, который необходим для автоматической бесступенчатой клиноременной передачи агрегата. Большинство из них не универсальны, так как изготавливаются под определенную модель техники.

Использование вариатора направлено на максимально плавную регулировку скорости. Он может быть использован не только на мотобуксировщике, но и на снегоходе.

Данный вид клиноременной передачи регулирует передаточное число в соответствии с такими параметрами:

сопротивление передвижения мотособаки;
частота вращения коленчатого вала в движке техники.

Двигатели, которые оснащены вариатором, характеризуются медленной изнашиваемостью за счет отсутствия смены в частоте вращения мотора.

Возможные неисправности

Любая техника и ее элементы выходят из строя, вариатор не является исключением. При эксплуатации данного приспособления могут быть замечены следующие неполадки.

Неравномерное перемещение мотобуксировщика, наличие посторонних звуков во время работы. Причиной данной ситуации может стать изношенный ремень вариаторной передачи либо износ ее пластиковых вставок. Для ликвидации проблемы потребуется заменить ремень или вставки.
Распространение металлического гула может свидетельствовать о повреждении подшипников. Чтобы исправить неполадку, потребуется заменить подшипники.
При развитии оборотов двигателя не наблюдается движение мотобуксировщика. В этом случае стоит проверить, не порван ли ремень, не перевернулся ли гусеничный каток от механического повреждения. Устранение неполадки подразумевает замену ремня и возврат катка в первоначальное положение.
Заклинивание вариатора во время его перегрева. Повлечь данную неприятность может изношенность втулки или проскальзывание ремня. Для того чтобы вариатор не заклинивал втулку, нужно проверить ремень, почистить диски.

Первое приближение

Для нашего багги мы решили делать независимую рычажную подвеску. Что понадобится сделать (алгоритм, план): 1. Изготовить нижний рычаг (фото ниже) 2. Изготовить верхний рычаг 3. Вставить амортизатор и подвеска готова. Ага, сто раз. Если все так просто как 1-2-3, почему ж все те, кто хотел, уже давно не построили себе свои шайтан-машинки?

Нижний рычаг:

Верхний рычаг:

Забегая вперед, сообщу, что статья про переднюю подвеску будет разбита на несколько частей. Это связано с большим количеством тем, по которым найти информацию не так-то просто. И без практики к таким вещам трудно придти сразу. Мы решили восполнить этот пробел и рассказать о процессе постройки подвески на свой манер.

Возвращаемся к алгоритму и смотрим чего не хватает.

Во-первых, в этом хитром плане отсутсвует нулевой пункт — чертеж. В тех чертежах, которые мы нашли и выложили, нет подвески! Поэтому нам пришлось изготавливать ее, что называется, «по месту». И все страхи и риски проявились во всей красе. Об этом чуть позже.

Во-вторых, есть куча мелких сопутствующих деталей, которые нужно изготавливать, а прежде отыскать нужные материалы, инструменты и расходники. Что, естественно, требует времени, денег и усилий.

Само собой, трубы и металлические пластинки тоже нужно закупать.

В-третьих, есть детали, которые нужно приобрести: болты, гайки, шайбы и прочие. Подробнее о том, какие гайки, запчасти приобретать чуть ниже. А вот как их соединять между собой — в следующих частях.

Теперь, когда поиск оправданий завершен, попытаемся создать более конкретный план.

План постройки передней подвески

Часть 1. Подготовка Подбор труб Сайлентблоки Пластины для нижнего рычага и для ушек Запасные части

Часть 2. Проектирование Нижний рычаг Верхний рычаг Расчет подвески: развал, клиренс Какие еще варианты подвески существуют?

Часть 3. Изготовление Ушки Кольца для сайлентблоков Рычаги Пластина для нижнего рычага

Часть 4. Разборка и сборка Прессование сайлентблоков Снятие амортизаторов с ВАЗ 2109 Сжатие пружины амортизатора Доработка амортизатора

Часть 5. Тестирование Совпадает ли теория с практикой?

Перейдем к делу и посмотрим, что будет получаться.

Усовершенствование ходовой части

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.

Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Способы прогрева вариатора

Эти рассуждения приводят нас к выводу, что вариатор нужно прогревать до того, как он испытает большую нагрузку при езде. Сделать это можно тремя способами:

Чуть прогрев мотор, начинать движение медленно и плавно , не допуская чрезмерных нагрузок на трансмиссию. Через 10–15 км пути в таком режиме вариатор можно считать прогретым. Недостатки этого способа очевидны: нельзя форсировать снежную преграду на старте или влиться в быстро движущийся поток машин. Ведь в обоих случаях вариатор испытает большую нагрузку, а он еще не прогрет.
Греть вариатор от двигателя. Двигатель работает на холостом ходу и прогревает вариатор. Недостаток: ждать можно сколь угодно долго, но все равно температура рабочей жидкости вариатора будет далека от оптимума.
Прогревать вариатор, обеспечив ему нагрузку на стоянке. Для этого можно затянуть ручник и включить вскоре после пуска двигателя режим D или R.

Разницу между двумя последними способами мы проверили на кроссовере Nissan X-Trail второго поколения. На нем установлены двигатель QR25 рабочим объемом 2,5 литра и вариатор JF011E. Данные получены с помощью программы на андроид-планшете и диагностического адаптера ELM327 (версии 1.5). В обоих случаях прогрев проводился на неподвижном автомобиле. Начальная температура агрегатов составила —10˚С.

ProVariator.RU

Основные производители мотоблоков

Сегодня рынок предлагает своим потребителям огромный ассортимент данных устройств. Это и компактные модели, и обладающие маленьким весом, и с мощными двигателями.

Хонда(Honda), Агромотор, Гринфилд(GreenField), Субару(Subaru), Форза(Forza), BRIGGS & STRATTON — главные производители комплектующих. Советуем покупать мотор для мотоблоков именно их производства. Двигатели этих фирм обладают отличными характеристиками и качеством, а главное невысокой стоимостью.

На рынке можно встретить двигатели и отечественных производителей, основное отличия — это скорость ремонта и цена, если сравнивать их с импортными товарами.

Двигатели для мотоблоков из Китая

Последние годы набирают популярность моторы из Китая. Основные причины заказа таких двигателей — это:

Эти факторы делают китайские двигатели универсальными для всех видов садового оборудования и самодельных мотоблоков. При работе в нашем климате отлично подойду мотоблоки класса Лифан. Эта серия была разработана на основе двигателей Хонда, которая предоставила на это лицензию.

Еще имеет смысл обратить внимание на моторы Глинфилд, Форза. Китайские компании предлагают комплектацию, которая содержит в себе дополнительное оборудование

Например, если вы хотите двигатель для самодельного мотоблока с вариатором, то он должен идти в комплекте с редуктором, так как это поможет облегчить его установку в конструкцию самого агрегата.

Китайские производители используют новейшие технологии при изготовлении своих двигателей с редуктором, которые проходят тщательную подготовку перед продажей, и только после этого попадают на прилавки к потребителям, полностью готовыми к эксплуатации.

Покупателям предоставляет гарантия на 2 года — это делает двигатели Китая еще более популярными в нашей стране.

Как правильно выбрать двигатель с редуктором

Почти все современные двигатели, предназначенные для мотоблоков, работают по четырехтактному циклу. Их используют, потому что они более производительны и неприхотливы, в отличие от двухтактных двигателей. Одним из самых популярных видов топлива для них является дизельное.

Бензиновый двигатель для мотоблока с вариатором не имеет большой популярности, так как расход топлива у него гораздо выше. Отличный представитель этого класса двигателей — KM186F.Основные параметры: двигатель имеет рабочий объем в 0,4 литра, и может развивать мощность до 9 лошадиных сил. То, что мотор охлаждается открыто, позволяет использовать его длительное время.

Главное, что надо знать при выборе мотоблока с вариатором это то, что долговечность его работы напрямую зависит от его мощности. Чем выше мощность двигателя с редуктором, тем дольше он может прослужить.

При работе на грунте мотоблок мощностью от 3 до 5 лошадиных сил получит больше нагрузки, чем мотоблок мощностью в 9 лошадиных сил. То есть его износ будет намного больше, чем у второго.

Объяснить это можно очень просто. Маломощным двигателям приходится работать с применением повышенных оборотов, а значит, что нагрузка на редуктор увеличивается в разы. Это очень сильно влияет на его износ, и прослужить он сможет гораздо меньше, чем его мощный собрат.

Для того, чтобы правильно выбрать мотоблок, вы должны четко продумать, в каких условиях ему придется работать, а так же среднюю продолжительность его работы.

Это поможет вам рассчитать точную мощность, комплектацию вашего агрегата, избежать частых поломок и лишних трат на ремонт мотоблока. Поможет не допустить и покупки аппарата со множеством ненужных для вас функций.

Как подготовить китайский мотоблок к работе

Основные факторы, на которые надо обратить внимание при подготовке мотоблока с редуктором это:

Важно запомнить, что масло необходимо использовать той же марки, которой оно было при покупке вашего мотоблока с редуктором. Чтобы залить другое, вам надо будет полностью слить его, а только после этого заливать новое масло

Совет: Лучше всего использовать минеральное дизельное масло, которое проходит специальную обработку.

Убедитесь что в радиаторе достаточно антифриза, чтобы избежать перегревания.

Совет: Если вы устанавливаете прицеп — вы должны работать на мотоблоке, не поднимая его оборотов выше средних.

При этом надо будет следить за такими показателями:

Главное, как можно чаще давайте двигателю остыть.

Сборка активной почвофрезы дизельного мотоблока

В комплект ко многим двигателям идет фрезе. Рассмотрим стандартную сборку почвофрезы:

На этом наладочно-пусковые работы считаются выполненными. Можете приступать к сельхоз труду!

Как установить и настроить?

Настройку и регулировку ремня, а также его установку на мотособаку стоит проводить согласно инструкции от производителя. Если пользователь желает самостоятельно правильно отрегулировать и выставить межосевое расстояние, преднатяг пружины, вал ведомого, то должен соблюдать технологию и правила безопасности. Для того чтобы установить конструкцию, потребуется прикрепить шкив на коленчатый вал двигателя, при этом сдвинув подвижный конус.

В результате должно образоваться определенное отверстие с вошедшим в него воротком. После этого конструкция затягивается.

Ремень и кожух также должны быть установлены в соответствии с инструкцией. При возникновении потребности снятия шкива демонтаж его хвостовика начинают с коленчатого вала. После этого снимают ремень и кожух, сдвигают подвижный конус. При помощи распорки стопорят конус, фиксируют коленчатый вал. Используя вороток, можно снять вал. Для правильной регулировки вариатора установка механизма должна быть полностью законченной. Величина расстояния между ведомым шкивом и конусными кромками должна составлять 3, 3 сантиметра. Во время вложения ремня в канаву шкива бортики не должны выступать более чем на 2 миллиметра. Такую регулировку можно считать правильной.

За счет чего прогрев происходит быстрее?

Откуда вообще взялся гидротрансформатор, спросите вы? Он есть практически у всех современных вариаторов и, по сути, выполняет роль сцепления, позволяя остановить автомобиль, в то время как селектор коробки передач остается в режиме drive.

К слову, аналогичный эксперимент мы провели и на классическом автомате. О том, как прогревается гидромеханическая коробка, читайте здесь.

Берегите свои вариаторы, старайтесь прогревать их хоть немного перед началом движения, не забывайте регулярно менять рабочую жидкость, и они прослужат долго.

Что не так с самым популярным в России вариатором, узнайте тут.

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

болгарка;
сварочный аппарат;
электродрель;
тяжелый молоток;
наковальня;
профильная стальная труба 20х40 мм;
арматура 12 мм;
жесть (лучше нержавеющая);
штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Отвал для мотоблока

Отвал является необходимым приспособлением, потребность в котором есть в любое время года. С помощью фронтального ножа проводится чистка снега, планирование местности, закапывание ям и перемещение сыпучих материалов. Подобное оборудование для мотоблока «Нева» отличается хорошим качеством, но не всем по карману. Сделанные своими руками отвалы требуют минимальных финансовых вложений. Установив фронтальный нож на мотоблок «Нева», можно решать множество хозяйственных задач. При наличии рычагов и гидравлики самодельная лопата может использоваться и как погрузчик.

Для изготовления отвала потребуются такие инструменты:

рулетка;
сварочный аппарат;
электрическая дрель;
болгарка;
гаечные ключи;
акриловая краска;
бочка 200 л;
армированная резина;
листовая сталь 5 мм;
профильная труба 40х20 мм;
краска и кисть;
болты и стяжки.

Перед тем как сделать отвал, необходимо рассчитать соответствие мощности мотоблока размерам ковша. Чрезмерная нагрузка приводит к быстрому износу частей и механизмов агрегата. В зависимости от веса и мощности машины лопаты делаются шириной 60-100 см и 20-30 см высотой.

Снегоуборочные самоделки к мотоблоку своими руками делаются в такой последовательности:

Нанесение на бочку разметки, распиливание ее на 3 одинаковых части по вертикали. Разрезание 1 отрезка на полосы шириной 5 см.
Скрепление 2 заготовок с помощью битума и заклепок. Выравнивание краев изделия. Усиление ковша поперечными стойками.
Закрепление полос жести по краям лопаты. Делается это с помощью сварки или болтов.
Просверливание отверстий для болтов. Присоединение к нижней части ковша полосы из резины.
Изготовление сцепки для лопаты. Делается она путем крепления сваркой к отвалу куска трубы и полукруга из листового металла. На секторе наносятся отверстия для регулировки угла атаки. К кронштейну мотоблока самодельное снегоуборочное приспособление крепится переходником из профильной трубы.

Готовое изделие нужно очистить и покрасить. Все болтовые соединения необходимо регулярно смазывать для предотвращения коррозии.

Самодельный багги ST2 по Русски

Самодельный багги -это в первую очередь отличная машина для приобретения опыта и навыков экстремального вождения в условиях бездорожья. Пошаговые фото сборки багги прилагаются. Багги по задумке автора должно быть надежной и прочной конструкции, а так же бюджетным. Основные узлы и агрегаты использованы от автомобилей Отечественного производства преимущественно ВАЗ.

Таким образом ДВС (двигатель внутреннего сгорания) бензиновый заимствован с ВАЗ 2109, ШРУС переделанный, задние стойки от девятки переделанные передние, с расчетом под вес и нагрузку от двигателя расположенного в задней части машины. Рулевая рейка ВАЗ 2109 укороченная, шарниры ОДА, наружние от ОКИ. Дисковые тормоза установлены от девятки.

Рама самодельного багги сварена из трубы СТ-20 , подвеска из трубы 32х2 мм, основные дуги каркаса 45х2 мм , продольная 50х2 мм и морда 30х2 мм.

Постройка багги обошлась автору примерно в пятьдесят тысяч рублей, что вполне бюджетно)

И так, давайте рассмотрим технические особенности представленной техники.

Материалы

ДВС и КПП ВАЗ 2109
трубы шовные диаметры и толщина стенки: 30х2, мм 50х2, мм , 45х2 мм, 32х2 мм
колеса ВАЗ
амортизаторы и стойки ВАЗ 2109
ШРУС
кулак от ВАЗ 2108
рулевая рейка ВАЗ 2109 укороченная
грунт и краска

Инструменты

сварочный аппарат
набор гаечных ключей
трубогиб
УШМ (болгарка)
слесарный и измерительный инструмент

Пошаговые фото сборки багги своими руками.
Первоначально автор произвел 3D моделирование будущей багги на компьютере, затем на основание этого составил чертежи.
Кондуктор и передний рычаг подвески.
Кулак от ВАЗ 2108 приварен к заднему рычагу подвески.
Места соединения усилены и проварены.
Донора завозят в гараж при помощи лебедки.
Специально для создания багги был сделан стол. Начало ..
К основанию привариваются главные дуги.
Затем корпус усиливается поперечинами.
Задняя подвеска.

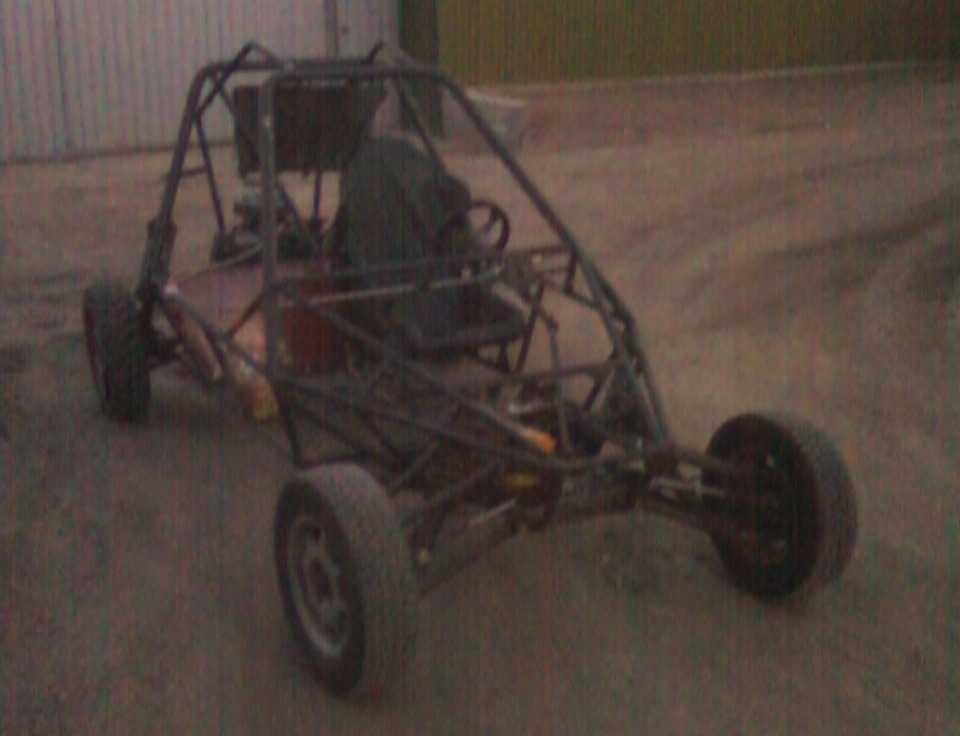

Установлены колеса и вот впервые выкатили к гаражу.
Установка двигателя.
Подгонка и регулировка приводов.
Сидение пилота.
Педальный узел.

Сайлентблоки

Для крепления рычагов передней подвески к раме багги понадобится закупить минимум 8 сайлентблоков семейства ВАЗ 2108. Для левой и правой стороны: 2 для нижнего рычага, 2 для верхнего (4+4).

Также сайлентблоки могут понадобиться для амортизаторов (в зависимости от его комплектации и типа). Может получиться так, что на каждом вашем амортизаторе уже будут стоять по паре подходящих сайлентблоков.

В нашем случае мы использовали амортизатор от ВАЗ 2109, где снизу был свой сайлентблок, а для верха его пришлось докупить. То есть нам понадобилось 10 сайлентблоков (на самом деле 11 — один мы испортили).

Размеры сайлентблока ВАЗ 2108:

Устройство вариатора

Смысл имеет рассказать о работе клиномерной вариаторной коробки передач (потому что собрат сейчас практически не продается).

Коробка устанавливается на двигатель (либо продольно, либо поперечно). Для того чтобы плавно соединить ее с мотором и в нужные моменты отключать (нейтральный режим), предусмотрена система сцепления.

Сейчас многие производители ушли на гидротрансформатор, схожий устанавливается на классическую АКПП. Однако другие производители могут использовать другие типы – центробежные, электромагнитные или многодисковые (мокрые варианты). Использования гидротрасформатора обусловлено высокой производительностью и высокими эксплуатационными характеристиками, в том числе и долговечностью.

Теперь про само устройство вариатора. Описать его достаточно сложно, все же это не простая конструкция, но я постараюсь:

Валы с изменяемыми конусами. Про это еще раз я рассказывать не буду (принцип рассказал наверху). Хочется отметить, что из-за больших нагрузок поверхности конусов вариатора делаются из высокопрочных сталей
Ремень или цепь. Предназначены соединить два вала. Ремнем можно назвать с натяжкой, все потому что он состоит из специальных металлических лент соединенных между собой специальными фасонными частями имеющими вид бабочки и придающих специальную похожую на клин форму. Работает он боковыми частями, которыми благодаря силам трения он контактирует с клиньями шкивов. Тем самым передается момент от одного вала на другой. Стоит отметить, что другие производители, например AUDI используют цепной механизм, она имеет большое количество мелких звеньев и обеспечивает малые радиусы изгиба. Работает она уже не боковой поверхностью, а торцевой. И цепь, и ремень рассчитаны на высокие нагрузки, но они не переносят высоких перегревов (могут деформироваться)

Масло

Да не удивляйтесь, смазка внутри также является важной составляющей и к ней предъявляют высокие требования, обычно здесь идет , которая заливается в автомат. Нужна она не только для смазки, но и для нагнетания давления в насосе чтобы раздвигать или сдвигать конусы
Масляный насос

Как раз и нагнетает давление в системе

Гидроблок. Он руководит подачей масла в нужные каналы, то есть либо в один конус (вал), либо в другой. Кстати пробуксовки и прочие пинки, и толчки могут быть связаны именно с ним.

Фильтра. Их может быть много, как в самом гидроблоке, так и за его пределами. Они улавливают грязь и мелкие металлические частицы с ремня и конусов, не давая им забивать мелкие каналы

Радиатор. На вариаторной коробке передач он ОБЯЗАТЕЛЕН! Запомните, эта трансмиссия очень быстро перегревается при пробуксовках и высоких нагрузках, поэтому чтобы охладить масло, нужен внешний радиаторный блок. Некоторые на паркетниках которые любят лазить в грязи и буксовать (например Mitsubishi Outlander) ставят дополнительные радиаторы, чтобы убрать излишний нагрев

НУ и последнее это блок управления вариатором. Это электронное устройство, которое работает в паре с ЭБУ, получая от него нужные команды. Оно дает приказания электроники и валам принять ту или иную конфигурацию, которая отвечает данной скорости и нагрузке

Это устройство в двух словах, для того чтобы понять общий принцип работы. Стоит отметить, что изначально у вариатора не было реверсного вращения, то есть движения назад. Поэтому в конструкцию внедрили планетарную передачу, которая позволяет это сделать. Однако это намного усложнило конструкцию.

Ремонт вариатора своими руками

Для лучшего понимания вопроса рассмотрим, из чего состоит практическая конструкция вариатора:

Устройство плавного хода, для начала движения авто с места стоянки.
Устройство, обеспечивающее задний ход автомобилю.
Система управления.
Гидронасос.

Из вышеприведенного материала, видно, что вариатор можно рассматривать как вид АКПП и ремонтировать его самостоятельно непросто, для этого надо иметь навыки и знать его конструкцию:

Функцию сцепления на авто с вариатором выполняет пакет фрикционов, вместо них может применяться гидротрансформатор. Фрикционы использовать проще, они меньше по габаритам, но плавное включение скоростей лучше у гидротрансформатора, он эксплуатируется дольше, его параметры лучше в момент разгона авто.
Планетарная передача обеспечивает движение автомобиля назад.
В систему управления входят: блок управления, гидравлическая система взаимодействия шкивов, датчики. Работает она по принципу сбора данных (обороты двигателя, какая скорость авто, в каком положении педаль «газа») и определения для них лучшего передаточного отношения.
Гидронасос обеспечивает нужное давление в гидравлической системе, а также смазку элементов конструкции вариатора. В системе поддерживается давление пропорциональное крутящемуся моменту, когда он больше, диски сжимаются сильнее, ремни не проскальзывают.

На примере АКПП авто Nissan, можно рассмотреть подробнее ремонт вариатора своими руками. Проблема возникает, когда автомобиль двигается со скоростью 50-60 км/час, вариатор начинает издавать неприятный шум, это распространенная болезнь для этой марки авто.

Инструменты, необходимые для ремонта вариатора:

Ударная отвертка, не электрическая, мощная.
Хомуты 6 штук.
Молоток.
Набор ключей 10-14.
Подготовить емкость для маленьких запасных частей.

В процессе разборки вариатора все детали располагаем на рабочей поверхности в последовательности их снятия, это поможет при сборке устройства.

Действия, выполняемые по порядку:

Откручиваем с крышки раздатки болты, их 6 штук.
Отверткой необходимо зацепиться за края раздатки и снять ее.
Видим конический подшипник, который надо вынуть и поместить в емкость, в которой есть уже 6 болтов.
Перевернем вариатор.
Вынимаем в этом положении часть его корпуса и вал.
Для снятия крышки ее обстукиваем молотком, снимаем крышку, это 50% работы.
Открываются шестерни, снимаем их, складываем в другую емкость.
Откручиваем доступные винты насоса, снимаем шестерню с цепью насоса.
Открылся доступ к масляному насосу. Снимаем аккуратно, за кончик вала движением вверх, насос отходит.
Снимается вал. С другой стороны коробки получается все снято.
Опять переворачиваем вариатор и снимаем крышку при помощи отвертки.
Открывается доступ к узлам вариатора, это два вала и ремень. Проводится осмотр узлов визуально со всех сторон при хорошем освещении.
Хомутами можно стянуть ремни, затем извлекаем шкивы с ремнем из корпуса вариатора.
На рабочей поверхности вынимаем шкивы из ремня. Открывается подшипник, если потянуть за его кольцо можно почувствовать неравномерный люфт, что является причиной шума.
Заменяем подшипник и выполняем сборку в обратном порядке.

Таким образом, своими руками был устранен шум в АКПП, необходимо отметить, что все узлы в процессе разборки промываются бензином, а когда собираются элементы, требующие специальной смазки, должны смазываться.

А вы греете вариатор? Нет? Зря — ремонт встанет дороже

Все агрегаты автомобиля лучше всего работают при расчетной температуре. Вариатор не исключение. В его конструкции использованы разные материалы: сталь и алюминий, резина и пластик, и у всех свои ограничения по температуре использования. Впрочем, даже при пуске двигателя в —35°C все эти материалы остаются работоспособными.

Другое дело — рабочая жидкость вариатора. В мороз ей приходится плохо, настолько плохо, что она способна погубить детали вариатора.

В чем опасность?

Растет вязкость рабочей жидкости. В результате увеличивается нагрузка на привод насоса, а он, в свою очередь, нагнетает излишнее давление в системе. Причем даже полностью открытый редукционный клапан не может компенсировать слишком большое давление. В результате могут выйти из строя клапаны гидроблока или резиновые уплотнения .
Там, где взаимодействуют конусы и ремень вариатора, жидкость начинает нормально функционировать только при температуре, близкой к рабочей. Оптимальная температура для вариатора от 60 до 100°C. Если жидкость холодная, то трения будет недостаточно для передачи больших крутящих моментов. Начнется проскальзывание, которое спровоцирует задиры на поверхности конусов и ремня .

Теплообменники вариатора, которые летом помогают охладить рабочую жидкость, зимой будут замедлять ее прогрев

Причем не важно, какой они конструкции: встроены в основной радиатор системы охлаждения двигателя или установлены за решеткой радиатора. Вокруг — или холодный антифриз, или холодный воздух

Переделка в вездеход и крепление прицепа

Если же регион отличается не только суровой зимой, но еще влажными глинистыми почвами и болотистой местностью, то более разумно будет осуществить усовершенствование мотоблока в вездеход. Это позволит работать с агрегатом при любой погоде и на любой почве. Чтобы такая модернизация была осуществлена успешно, необходимо учесть несколько важных рекомендаций. Основой такого усовершенствования является специальный каркас не с двумя, а с четырьмя колесами. Именно 4 мощных колеса позволят агрегату передвигаться без больших усилий. Учтите, что вращательное движение к этим колесам в обязательном порядке должно передаваться на заднюю ось через карданный вал. Если передача будет поступать на переднюю ось, то ничего хорошего из такой переделки не выйдет.

Сам корпус мотоблока крепится к такому колесному основанию путем обыкновенной сварки. Только сваривать детали следует тщательно и в нескольких местах, чтобы потом в процессе работы ничего не отваливалось. Такая простая переделка позволяет получить супер-мотоблок, который внешне чем-то будет напоминать небольшой квадроцикл или даже мини-трактор.

Наиболее частым способом модернизации старых мотоблоков является крепление к ним прицепов. Это достаточно удобная вещь. Ведь прицеп дает возможность использовать агрегат не только в качестве машины для уборки снега, сена или для обработки почвы, но еще и в качестве отдельного транспортного средства для перевозки средних и крупных грузов.

Такая модернизация мотоблока подразумевает крепление к нему прицепа. Делается это методом достаточно жесткой сцепки

Во время работы крайне важно соблюдать центр тяжести. Ведь минимальное неправильное его смещение приведет к тому, что груз в прицепе возить будет просто невозможно, так как агрегат все время будет вместе с прицепом переворачиваться

Центр тяжести обязательно должен отходить немного назад. Также рекомендуется установить дифференциал для повышения маневренности мини-трактора и прикрепить впереди специальные втулки, что позволит несколько увеличить ширину передней оси.
