Устройство системы охлаждения двигателя калины

Функциональный ряд элементов охладительной системы автомобиля

Система охлаждения-стандарт состоит из таких элементов:

датчики – определяют t° в определенных автомеханизмах; один из управленческих элементов системы;
насос – делает возможной циркуляцию жидкости в СОД; действует в принудительном режиме;
трубы – по ним охладительная жидкость перемещается;
расширительный бак – компенсирует объем тосола, так как за счет температурных колебаний он сужается и расширяется;
радиатор – устройство, сбрасывающее теплоизлишки в окружающую среду;
вентилятор – активизирует процесс охлаждения посредством нагнетания воздуха; интенсивность охлаждения с его помощью повышается;

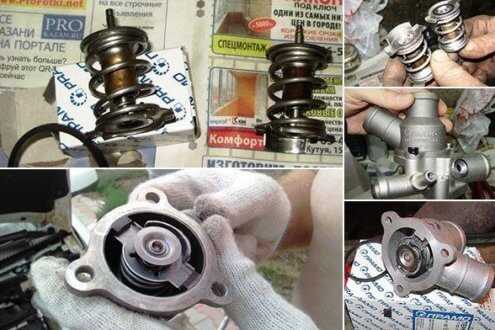

термостат – хоть и маленький, но очень важный элемент, регулирующий количество тосола; обеспечивает «комфортный» режим температур во всей системе.

Принцип функционирования

Система охлаждения действует в саморегулирующемся режиме, который направлен на поддержку в силовом агрегате оптимальной t°. В случае значительного повышения температуры масла, система делает все, чтобы внутри двигателя температура пошла на убыль.

Таким образом, при тесном взаимодействии вышеназванных элементов происходит функционирование системы. Она автоматически задает необходимые условия включения и действия конструктивных частей, чем и обеспечивает действенное охлаждение силового агрегата.

И если возникают какие-либо проблемы с функционалом составляющих данную систему, требуется внимательно обследовать сохранность ее главных компонентов. Если водитель квалифицированный и достаточно опытен, то может справиться с задачей и самостоятельно. В противном случае, не очень разбирающемуся с авто владельцу лучше обратиться за помощью на СТО.

ЕСЛИ БЫ ОТЗЫВНУЮ КАМПАНИЮ ПРОВОДИЛИ МЫ

Еще в февральском номере (с. 112–114) , когда мы впервые смогли рассмотреть «Гранту», что называется, под лупой, рассказали о куда более весомых недочетах. Например, у входа в моторный отсек болтается пластиковый кожух — защита трубок топливной магистрали и адсорбера. Трущемуся о соседние детали нижнему шлангу радиатора явно недостает креплений. Посредственные хомуты на патрубках вентиляции двигателя не обеспечивают герметичных соединений: уже после года эксплуатации двигатель покроется масляным налетом. И это только часть недостатков. Об остальных мы обязательно расскажем в ближайшем будущем — ждите регулярных отчетов о редакционной «Гранте».

Возвращаясь к отзывной кампании: жаль, что силы и средства использованы малоэффективно. Возможно, устранение недостатков, указанных нами, обошлось бы производителю дороже, зато в дальнейшем оно окупится быстрее. Ведь именно серьезных вложений в надежность сейчас не хватает АВТОВАЗу, чтобы построить добротный автомобиль.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

Левый боковой выход потоков.
Левый воздуховод.
Обогрев бокового стекла.
Разветвитель воздушных потоков.
Печка.
Правый вентиляционный воздуховод.
Правый боковой выход потоков.
Воздуховод нижнего обогрева.
Воздуховод обогрева салона.
Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

Электросхема печки Калина

Реле с предохранителем в сборе.
Режимный переключатель.
Резистор.
Электрический двигатель печки.
Замок зажигания.

А. К источнику питания.

Завоздушивание системы охлаждения лада калина

Завоздушивание системы охлаждения Лада Калина — частая проблема этого автомобиля. Возникает такое явление под воздействием негативных факторов, в частности, неисправностей в функционировании машины. В результате чего система охлаждения начинает некорректно работать.

Система охлаждения автомобиля

Почему возникает завоздушивание

Вода и воздух являются двумя взаимосвязанными стихиями. При неисправности автомобиля они вызывают «бурю эмоций» в системе охлаждения. Обычно конфликт возникает в автомобильном радиаторе, что влечет за собой массу неприятностей. Первое, что замечают автомобилисты — машина закипает. Происходит это вовремя движения, причем температура за бортом и скорость движения не всегда влияют на этот процесс. Перегрев двигателя связан с нарушениями в работе системы охлаждения. Эта проблема требует немедленного решения.

Большинство современных автомобилей имеет двигатели с жидкостным охлаждением. Радиатор в них является самой необходимой и обязательной деталью. Нередко в машине установлено сразу 2 элемента, один — это система охлаждения, второй — обогрев или печка. Для перегревания двигателя достаточно развития одной проблемы, из 3 существующих. Самые распространенные причины, из-за которых воздушит систему:

подклинивание термостата;
недостаток охлаждающей жидкости;
завоздушивание радиатора.

Проверить работоспособность радиатора просто: если печка на Калине выдает горячий воздух, а главный элемент при этом холодный, необходимо производить замен термостата.

При недостатке охлаждающей жидкости ситуация усложняется. Выявить эту проблему можно по теплому двигателю. Необходимо открыть пробку радиатора и проверить уровень антифриза. Если его мало, сохраняется высокая вероятность образования течи, в результате чего происходит завоздушивание системы. Возможно, антифриз вытесняет выхлопные газы. Обусловлено это слабой циркуляцией жидкости.

Последняя причина развития проблемы — воздушная пробка, образовавшаяся вследствие подсасываемого воздуха. Связано это с отсутствием достаточной герметичности в магистралях. Обнаружить течь или найти место фильтрации, не сложно. Тяжелее выявить подсасывание воздуха в самой печке.

Еще одной возможной причиной завоздушывания является нарушение целостности какого-либо элемента. Это может привести к закрытию подноса, что приводит к работе в обратном направлении. Выявить причину, по которой завоздушивается система, можно самостоятельно.

Решение проблемы завоздушивания

Специалисты выделяют 3 основных способа решения сложившейся ситуации.

Вариант 1. Необходимо удалить шланг с подогрева и открыть крышку на расширительном бачке. Затем ее накрывают тряпкой (она должна быть чистой) и дуют. Когда с места извлеченной трубки начнет выделяться антифриз, шланг необходимо быстро вставить обратно и затянуть хомутом. Следует сказать, что охлаждающая жидкость является ядовитой, ни в коем случае ее нельзя заглатывать. После проведенной манипуляции воздушная пробка исчезает.

Вариант 2. В этом случае необходимо подогреть двигатель — это позволит поднять давление. Затем мотор калины глушится и удаляется шланг согласно первому варианту. Крышку бачка трогать не нужно, она находится в закрытом положении. Когда из шланга побежит антифриз, его необходимо быстро надеть обратно и затянуть

Во время работы следует проявлять осторожность, так как антифриз может быть горячим

Вариант 3. Как удалить воздух в этом случае? После остывания двигателя необходимо снять шланг от бачка, который идет к системе охлаждения. Затем его наполняют охлаждающей жидкостью и закручивают пробку. Шланг необходимо поместить в пустую канистру, а на патрубок надеть трубку от воздушного насоса. Таким образом производится накачивание давления, во время этого процесса нужно следить за уровнем жидкости. При необходимости ее нужно доливать, но не более 2-3-х раз.

Как выгнать воздух, если ситуация постоянно повторяется? Воспользоваться можно любым из описанных методов, но при этом рекомендуется проверить все соединения системы на герметичность. Таким образом, Калина никогда не будет завоздушиваться.

Решение проблемы завоздушивания

Специалисты выделяют 3 основных способа решения сложившейся ситуации. Вариант 1. Необходимо удалить шланг с подогрева и открыть крышку на расширительном бачке. Затем ее накрывают тряпкой (она должна быть чистой) и дуют. Когда с места извлеченной трубки начнет выделяться антифриз, шланг необходимо быстро вставить обратно и затянуть хомутом.

Следует сказать, что охлаждающая жидкость является ядовитой, ни в коем случае ее нельзя заглатывать. После проведенной манипуляции воздушная пробка исчезает.

Во время работы следует проявлять осторожность, так как антифриз может быть горячим

Таким образом производится накачивание давления, во время этого процесса нужно следить за уровнем жидкости. При необходимости ее нужно доливать, но не более 2-3-х раз.

назад Подбираем зеркало на Калину

Вперед Как устроена фара Лады Калина и какие функции она выполняет

Тегивоздух, завоздушивание, система охлаждения

Принцип работы

Алгоритм работы данной системы заключается в тесном взаимодействии различных датчиков, деталей и элементов, в том числе устройств, измеряющих температуру масла, наружную температуру и многие другие факторы. Учитывая все эти моменты, на ВАЗ «Калина» система охлаждения автоматически задает оптимальные условия включения и время работы всех конструктивных элементов, тем самым обеспечивая эффективное охлаждение двигателя.

Также необходимо отметить, что в зависимости от температуры, жидкость может проходить по малому или большому кругу. В первом случае тосол проходит все каналы системы, минуя при этом радиатор. Термостат во время такой циркуляции находится в закрытом положении. Когда температура двигателя возрастает, данная деталь постепенно открывается, и тосол начинает «пробегать» большой круг, попадая в радиатор. Последний охлаждается путем встречного потока воздуха, а если СОД будет этого недостаточно, она подаст сигнал на вентилятор, который будет принудительно направлять холодный воздух на соты.

После охлаждения ОЖ поступает обратно на малый круг. Далее в зависимости от температуры двигателя система автоматически циркулирует тосол либо по большому, либо по малому кругу, поддерживая оптимальную рабочую температуру ДВС (95-105 градусов Цельсия).

Что делать, если появилась воздушная пробка в системе охлаждения Лады Калина

Любая модель автомобиля – это в первую очередь сложный вид техники, который состоит из многочисленных узлов и агрегатов. К сожалению, рано или поздно один из элементов может выйти из строя, так как при эксплуатации машины различные комплектующие неизбежно нагреваются, согласно законам физики. Чтобы предотвратить сильный перегрев, в Ладе Калина, да и во всех остальных автомобилях, предусматривается система охлаждения, в которой способен образоваться воздух. Если воздушная пробка в системе охлаждения Лады Калина не будет своевременно удалена, то такая неисправность может вывести из строя различные узлы, и даже привести к поломке двигателя. Поэтому автовладельцам обязательно нужно заняться ремонтом машины при первых признаках поломки. А откуда может взяться воздух в системе охлаждения и как удалить его по правилам, будем анализировать далее.

Комплектация Лада Калина 2 хэтчбек

Основные признаки возникновения воздушной пробки

Самостоятельно понять, что в системе охлаждения образовалась воздушная пробка, автовладельцы Лады Калина смогут по таким признакам:

Отопительная система авто будет плохо работать или вообще откажется функционировать. Такой вид неисправности проявляется из-за того, что появившаяся воздушная пробка не позволяет проникать в радиатор антифризу или другой охлаждающей жидкости.
Автомобиль начнет сильно перегреваться, на что укажет специальный индикатор, расположенный на приборной панели. А объясняется перегрев авто все той же воздушной пробкой, которая препятствует свободному перемещению охлаждающей жидкости по специальной системе охлаждения.
Существуют и другие признаки, указывающие на возникновение воздушной пробки, поэтому перед устранением неполадки специалисты рекомендуют проверить состояние всех комплектующих, которые входят в систему охлаждения.

После того как причина дефекта будет определена, следует как можно быстрее избавиться от воздуха в системе охлаждения.

Справиться с такой задачей способен даже автовладелец без опыта, если точно станет следовать рекомендациям и инструкциям от настоящих профессионалов своего дела.

Поэтапное исправление неполадки

Довольно часто автовладельцы замечают, что после прогрева машины воздух «уходит» из системы охлаждения без каких-либо действий. И это действительно может быть так, но лишь в том случае, если термостат, в который проходит охлаждающая жидкость с двигателя, полностью функционирует. Поэтому в первую очередь следует проверить работу этого элемента и при необходимости его заменить. А после замены термостата нужно в обязательном порядке слить всю охлаждающую жидкость и заменить ее на новую. Если термостат не требует замены, впору приступать к поэтапному удалению воздуха из системы охлаждения, подготовив заранее для этого мероприятия ключи соответствующего размера, с помощью которых можно будет снять хомуты и защиту, а также обычную отвертку для работы с креплениями:

снимается с фиксирующих шпилек пластиковая защита корпуса;
с верхнего или нижнего патрубка снимается хомут;
отвинчивается крышка с расширительного бачка, а горловина накрывается чистой тряпкой;
далее нужно просто подать воздух через тряпку в расширительный бачок, дунув в его горловину изо всех сил;
если вышеописанные действия будут произведены правильно, то из патрубка прольется немного охлаждающей жидкости;
патрубок надевается на прежнее место и фиксируется хомутом;
защиту корпуса устанавливают на прежнее место.

Коды ошибок на Калине 8 и 16 клапанов
Как можно заметить, самостоятельно убрать воздух из системы охлаждения Лады Калина довольно легко, а просмотр обучающего видео на интернет-ресурсе поможет еще более упростить этот процесс и получить ответы на любые вопросы, которые касаются анализируемой темы.

Охладительная система Лада Калина особенности

Температура функционирования двигателя Калины – до 103°.

Если температурный показатель выше, мотор перегревается, следовательно, водителя с его авто ожидают серьезные неприятности: прогиб головки либо (что еще более удручающе) — гидроудар.

Перегрев мотора возможен в ситуации выхода из строя того или иного охладительного элемента. Поначалу наступает легкая фаза – при ней мотор закипает.

Последствия могут оказаться и тяжелее. Они характеризуются деформированием и прогибом головки блока цилиндров. В таком случае обстановка поправима за счет простого шлифовального процесса поверхности последней.

Для средней фазы характерна деформация частей мотора того же клапанного механизма. В дальнейшем вышеозначенной детали будет необходим серьезный ремонт: ведь починка головки блока довольно таки финансово затратное дело.

Тяжёлая фаза являет собой разрушение от сильного теплового потока поршневой группы. Все же, этот дефект – еще не самое страшное, что можно ждать. А вот в случае попадания охлаждающей жидкости в автоцилиндры, силовой агрегат вашей машины вполне закономерно постигнет гидроудар. А тогда может и капитальный ремонт не помочь.
