Картерные газы двигателя диагностика

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционной системой закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

• Маслоотделитель — удаляет частицы масла, которые не должны попасть в камеру сгорания.
• Воздушные патрубки.
• Клапан — регулирует давление,
• Успокоитель — позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Картер, экология и детали мотора

Проблема в том, что в процессе работы двигателя, газы не только выходят по задуманному маршруту через выхлопную систему, но и просачиваться непосредственно из камер сгорания в картер мотора.

Помимо них, там уже присутствуют пары топлива, масла и воды, что в целом создаёт довольно-таки ядерную смесь, именуемую картерными газами, которая может попасть в атмосферу и оказывает разрушающее действие на детали силового агрегата, а также ухудшает работу системы смазки.

Для борьбы с этой проблемой инженеры придумали так называемую систему вентиляции картера, о которой мы сегодня и говорим.

Главным образом современный автопром использует принудительную вентиляцию закрытого типа. Что это такое, проясним далее.

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц. Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах. Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий. Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы.

Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин. Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения. Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

ФИЛЬТРЫ

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты. Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров. Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации.

В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля. Поэтому производство, в том числе , стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

СКАНЕР OBD

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение). Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

• удары,
• диффузия,
• перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Как ремонтировать

В старых отечественных машинах для решения проблемы заводом устанавливался так называемый «сапун». Он был прямоточного, постоянного действия. Нужно было просто следить за его частотой. Периодически разбирать конструкцию и промывать от масляного нагара.

Современные автомобили не далеко ушли в плане обслуживания системы. Необходимо периодически проверять ее работу, как описано выше. При проблемах, сбоях чистим все элементы. Они, в большинстве случаев съемные, можно промыть бензином, высушить и установить на место.

Клапан вентиляции картерных газов на многих моделях ремонтопригодный. Разбираем, проверяем, почему он клинит. Если «зарос» масляными отложениями, то промываем. Если есть механические повреждения, то меняем.

Современное исполнение системы фильтрации картерных газов

Принцип разделения пассивным инерционным сепаратором основан на ускорении и перенаправлении потока. Здесь капли масла не в состоянии следовать за линиями потока по причине собственной инерции, благодаря чему отделяются, оставаясь на поверхности элемента сепаратора.

Эффективность отделения более мелких частиц увеличивается с увеличением ускорения. Соответственно образуется перенаправление потока. Для этой цели требуется увеличение перепада давления. Как следствие, эффективность отделения зависит от перепада давления и гранулометрического состава неочищенного картерного газа.

Картинкой ниже демонстрируется инерционный сепаратор (производства «MANN + HUMMEL»), получивший название — структурный дефлекторный сепаратор (SD-Separator). Прорвавшийся в картер газ ускоряется через маленькие форсунки и перенаправляется на специальный структурированный дефлектор, где капли масла отделяются. Структура поверхности дефлектора повышает эффективность отделения до самого высокого уровня пассивных инерционных сепараторов.

ДИАГНОСТ

Устройство инерционного сепаратора масла картерных газов на примере конструкции производства «MANN + HUMMEL»: 1 – загрязнённый картерный газ; 2 – возврат масла; 3 – очищенный картерный газ; 4 – перенаправление потока и частичная сепарация на специальной структуре дефлектора; 5 – отверстия ускорения потока

Максимальный перепад давления в маслоотделителе ограничен вакуумом впускной системы и требованиями к диапазону давления в картере, что в итоге ограничивает достижимую производительность сепарации. Отделение крупных масляных частиц обычно является сравнительно простой задачей. Однако отделение усложняется по мере уменьшения частиц в аэрозоле. Это особенно актуально для наиболее часто используемых концепций разделения, которые основаны на эффекте инерции частиц.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Принцип работы клапана вентиляции картерных газов — как работает

Проверка вашего клапана PCV

К сожалению, многие производители автомобилей не являются строгими в обслуживании системы PCV. Некоторые предлагают обслуживать систему каждые 20 000 или 50 000 миль (50-100 тысяч км.) Тем не менее, более частая проверка системы помогает предотвратить дорогостоящий ремонт и обеспечить бесперебойную работу двигателя.

Чтобы начать проверку системы PCV в вашем автомобиле, сначала найдите клапан вентиляции картерных газов и связанные с ним компоненты. В зависимости от вашей конкретной модели вы можете найти клапан на резиновой втулке на крышке клапана; на вентиляционном отверстии вокруг впускного коллектора; или ближе к одной стороне блока двигателя.

Имейте в виду, что некоторые новые модели вообще не имеют PCV; вместо этого вы найдете простой вакуумный шланг, идущий от крышки клапана до воздуховода. Другие могут иметь простой ограничитель на месте. Тем не менее, вы можете проверить ограничитель, шланги и другие компоненты.

Если вы не знакомы с системой PCV в своем автомобиле или не можете найти его, купите руководство по обслуживанию для конкретной марки и модели автомобиля в местном магазине автозапчастей. Руководство по послепродажному обслуживанию стоит около 20 долларов США и содержит инструкции для многих простых задач по техническому обслуживанию и ремонту. Если вы не хотите покупать копию прямо сейчас, поищите руководство в интернет.

К счастью, проверка системы не занимает много времени.

Проверьте детали системы PCV. Резиновые компоненты, такие как прокладки, уплотнительные кольца и шланги, разбухают, становятся твердыми и ломкими после постоянного воздействия высоких температур. Они начинают течь

При необходимости замените один или несколько из этих компонентов.
Осторожно отсоедините клапан и все шланги системы и осмотрите их. Если вы обнаружили, что шланги заполнены слизью, очистите их растворителем для лака и замените.
Многие модели двигателей используют простой недорогой клапан, и многие автовладельцы просто заменяют его через каждый интервал обслуживания

Другие включают в себя нагревательные элементы и стоят дороже. Независимо от типа PCV, который используется в вашем двигателе, всегда покупайте качественный, так как с большей вероятностью будет возможна более точная калибровка для конкретной модели двигателя.
На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
Большинство PCV содержат подпружиненное устройство. Как только вы удалите клапан, встряхните его рукой. Вы услышите погремушку. Если вы этого не слышите, пришло время заменить клапан.

Некоторые транспортные средства, включая некоторые старые модели Ford Escort, оснащены небольшим полым пластиковым блоком без движущихся частей. Если у вас есть клапан такого типа, просто очистите его лаковым растворителем, если необходимо, и переустановите.

Другие причины течи масла

Утечка масла через компрессор – частая проблема. С этим сталкивался практически каждый владелец. Можно выделить следующие причины этого явления:

• Так, неприятность случается из-за повышенного уровня масла в системе, из-за забитой системы вентиляции картерных газов. С проблемой могут столкнуться владельцы двигателей с сильным износом поршневой группы – внутри мотора высокое давление. Если засорен катализатор, то турбина гонит масло, и это нормально. При забитом маслосливном канале турбины симптомы будут те же.
• Многие причины связаны с проблемой системы слива масла. В корпус оно подается под давлением. Масло проходит через подающую магистраль, затем оно там смешивается с воздухом и продуктами сгорания. В итоге создается пена, которая затем стекает вниз корпуса «улитки». И только потом попадает в магистраль для слива масла и далее в картер. Если канал слива будет иметь недостаточную ширину или масла в двигателе будет больше, оно будет оставаться в корпусе турбины и течь через уплотнительные элементы.

Определение неисправностей двигателя по дыму из выхлопной трубы

Дым, который испускает выхлопная труба, бывает различным: белый, черный и других оттенков. Цвет дыма является определяющим признаком возникших в двигателе неисправностей. Разговор пойдет именно о них.

Дым, который испускает выхлопная труба, бывает различным: белый, черный и других оттенков. Цвет дыма является определяющим признаком возникших в двигателе неисправностей. Разговор пойдет именно о них.

Дым появляется в случае, когда не исправны следующие системы и рабочие детали двигателя: система охлаждения, питания, управления впрыском, распределительный механизм, цилиндропоршневая группа и так далее. Дым, как правило, образуется из-за попадания в цилиндры жидкости системы охлаждения, либо из-за того, что топливо неправильно или не до конца сгорает, или из-за попадания масла в цилиндры. Именно из-за сгорания масла, выхлопные газы имеют характерный цвет.

Очень часто неполадки одной системы, являющейся источником появления дыма, приводят к дефектам другой. Например, неисправная работа системы охлаждения влечет за собой перегрев двигателя, следствием чего является пригорание поршневых колец. Именно по этой причине, в цилиндры поступает масло, что и вызывает появление дыма.

Чтобы найти причину, необходимо сопоставить все видимые обстоятельства: характер дымления, видимые сопутствующие признаки, возможное влияние внешней среды.

Выброс дыма белого цвета из выхлопной трубы

Дым белого цвета, исходящий из выхлопной трубы, представляет собою нормальное явление во время прогревания мотора. Правда, это, скорее всего, виден пар, а не дым. Вода в виде пара является показателем высокой влажности в выпускной системе. В холодной выпускной системе влага, содержащаяся в воздухе, становится заметной из-за частичной ее конденсации. Появление воды на срезе трубы является нормальным. Конденсат и пар исчезают, когда система становится прогретой.

Заметим, что белый пар возникает и на прогретом до рабочей температуры моторе, если температура окружающей среды ниже десяти градусов. Плотность дыма из выпускной трубы напрямую зависит от температуры и влажности воздуха. Чем холоднее воздух, и выше его влажность, тем пар плотнее.

По применяемому в работе составу антифризы бывают

• карбоксилатными;
• силикатными;
• гибридными.

Все вышеназванные типы антифризов имеют определенные особенности для использования и отличаются друг от друга по многим свойствам. Например, силикатные виды антифризов для мотора имеют в себе много неорганической кислоты. Такой тип антифриза является наиболее популярным в использовании и имеет множество добавок.

• Отрицательной компонентой этого типа смеси для охлаждения является — склонность к появлению налета. Далее по ходу использования такого антифриза, соли в его составе создают собой аккуратную пленочку налета, которая может оседать и не позволяет мотору стабильно работать. Это провоцирует чрезмерное нагревание двигателя автомобиля, а также приводит к еще более значительному потреблению мотором смазки и бензина.
• Карбоксилатные типы антифризов имеют отличные антикоррозионные, а также антикавитационные характеристики.
• Гибридные виды антифризов имеют в себе как различные органические, так и всевозможные неорганические виды кислот. Данный вид антифриза имеет обозначение – G11. Этот вид антифриза сочетает в себе как отрицательные, так и положительные характеристики двух описанных ранее типов антифризов.
• Новым в списке среди всех охлаждающих антифризов можно назвать лобрид антифриз — G12 плюс и последний антифриз G13. Он имеет в своем составе естественную природную основу и многочисленные присадки. Благодаря своему продуманному составу данная смесь может служить до 100 тысяч километров пробега.
• Самой известной и в то же время доступной по стоимости, но все же не особо качественной является классическая охлаждающая смесь. Время ее службы не больше двух лет. Этот вид охлаждающей смеси не способен выдерживать максимальную температуру в работе и переходит в фазу кипения при 105 градусах.

Причины поломки турбины

Упрощенно влияние избыточного количества картерных газов на работу турбокомпрессора выглядит следующим образом:

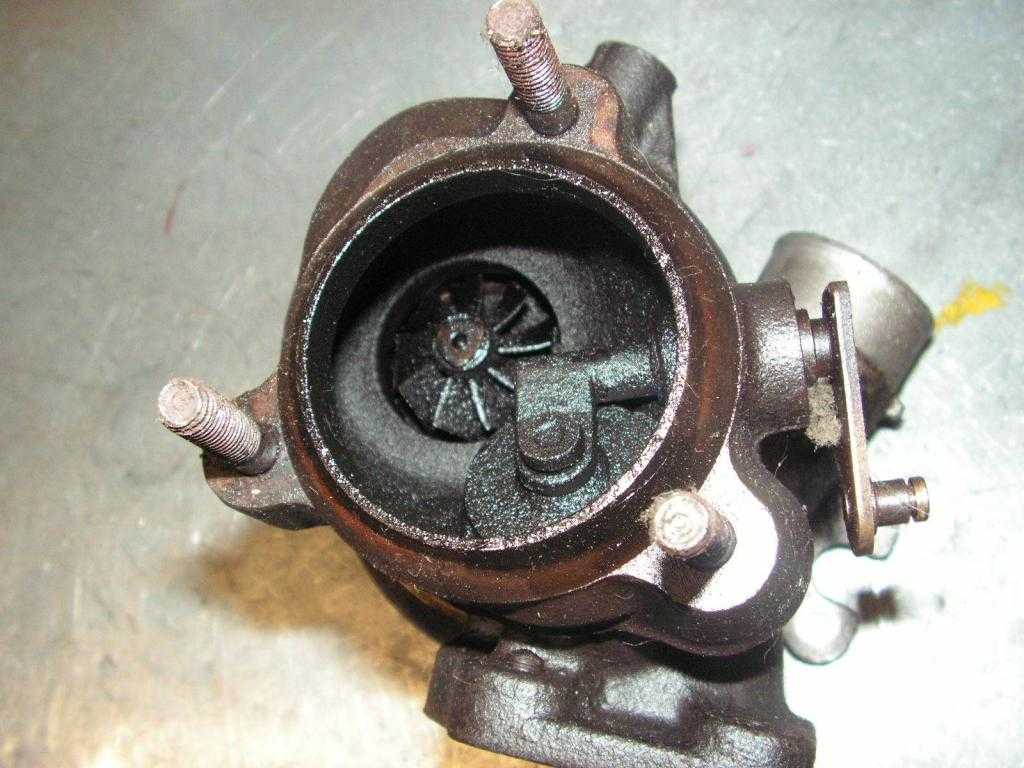

Образование нагара на лопастях компрессорного колеса.

Картерные газы у современных двигателей из соображений экологии посредством системы рециркуляции картерных газов (EGR) направляются на дожигание во впускной тракт. Т.е. они попадают на впуск турбины. Поскольку в их составе несгоревшее топливо, сажа прочие несгоревшие частицы, а также пары моторного масла, то при попадании в турбину данные вещества откладываются на ее поверхностях, что негативно влияет на балансировку турбины, а также ухудшает аэродинамические параметры крыльчаток.

Течь масла через уплотнения турбокомпрессора.

Когда у двигателя износ цилиндро-поршневой группы становится существенным, резко возрастает количество картерных газов. Система вентиляции картеры уже не справляется с отводом их во впускной тракт и в картере двигателя начинает повышаться дваление. В некоторых случаях это приводит к возникновению течей, запотеваний масла через стыки, прокладки, сальники.

В отношении же турбины происходит следующий эффект:

Масло в корпус турбины поступает под давлением, равным давлению в системе смазки двигателя. Сливается же в картер двигателя из корпуса турбины самопроизвольно – «самотеком», за счет разности давлений на входе и на выходе из корпуса турбины. Когда же давление картерных газов возрастает, повышается давление на выходе из корпуса турбины и слив масла затрудняется. При этом давление масла в корпусе турбокомпрессора повышается. Уплотнение между масляной полостью и впускной (выпускной) полостью работает по принципу газодинамического затвора. Принцип действия – разность давлений в полостях обеспечивает препятствие для протечки масла.

Говоря простым языком, масло не потечет на впуск, а тем более на выпуск турбины, т.к. там выше давление. Но как только из-за увеличившегося давления картерных газов давление внутри корпуса турбокомпрессора поднимается, турбина начинает «кидать» масло даже будучи исправной. Если же имеется какой-то, пусть незначительный, износ, то этот эффект будет еще более ярко выраженный.

Для выяснения причин, по которым турбина «гонит» масло, рекомендуется выполнить следующее:

1. Измерить (или оценить по косвенным признакам) количество картерных газов, возникающих при работе двигателя в разных режимах.
2. Произвести диагностику турбокомпрессора на стенде, что позволит исключить влияние внешних факторов на турбину и дать объективную оценку его состояния.

При отсутствии неисправности турбины потребуется решение вопроса с повышенным количеством – раскоксовывание поршневых колец, либо замена деталей цилиндро-поршневой группы.

При наличии, по результатам диагностики, неполадок турбины, может потребоваться замена ремкомплекта турбины (при небольшом износе), либо картриджа, если повреждения (износ) существенны и многочисленны.

Все запасные части для ремонта турбин у нас имеются в наличии, поэтому ремонт Вашего турбокомпрессора на займет много времени.

Для того,чтобы идентифицировать турбокомпрессор,необходимо правильно «прочитать» информационную табличку,которая на нем установлена.

Ниже приведены фотографии информационных табличек наиболее распространенных турбокомпрессоров – Garrett,Mitsubishi,IHI,KKK,Holset с описанием нанесенной на них информации.

Значение системы вентиляции картерных газов в двигателе

Плохая вентиляция в автомобильном двигателе доставляет немало хлопот хозяевам автомашин – внутри двигателя создается повышенное давление картерных газов, и масло выдавливает через все прокладки.

ВКГ (вентиляция картерных газов) — Словарь автомеханика

Вентиляция картерных газов

сокращенно этот термин звучит как ВКГ. Во время процесса работы автомобильного двигателя, часть газов при обработке попадает в картер, что приводит к увеличению давления и провоцирует поломки и нарушение правильной работы. За очистку злополучных газов и отвечаетсистема вентиляции картерных газов

Преимущества ВКГ:

• регулирование давления картерных газов, которые поступают в коллектор;
• повышение работоспособности;
• понижение уровня износа запчастей.

Для того, чтобы картер работал правильно, нужно учесть два основных аспекта:

1. подвод «нового» воздуха;
2. отделение ненужных газов.

Системы ВКГ можно условно разделить на два вида: системы закрытого типа

исистемы открытого типа . Принцип работы открытых систем ВКГ состоит в том, что они используют свежий воздух из вне. Другой же тип вентиляционных систем КГ впитывает его с помощью элементов питания. Также следует отметить, что есть несколько методов отвода картерных газов: эжекционный и принудительный.

Принцип работы системы вентиляции картерных газов:

1. используется разряжение, которое возникает в коллекторе двигателя;
2. при помощи разряжения газы выводятся механизма;
3. газы очищаются от масла в маслоотделителе;
4. очищенные газы отправляются в картер, где смешиваются с воздухом;
5. воздух с газами направляется в камеры сжигания, где и сжигаются.

Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе

Проблема нагара

– одна из многих, что провоцируют ухудшение работы двигателя. Откуда он появляется? Даже после переработки, картерные газы все равно имеют в себе масло. В результате брожения газов туда-обратно, клапан начинает загрязнятся и, накопив уже солидное количество этого осадка, начинает набирать грязь. В результате этого циркуляция нарушается и могут возникнуть другие плохие последствия.

Как решить проблему нагара?

Не нужно быть гением, чтобы додуматься до того, что периодически клапан и камеру сапуна нужно чистить.

Самостоятельную чистку вентиляции картерных газов можно реализовать вопреки утверждениям, что это очень тяжело. На самом деле все проще, чем вам кажется.

Следует прочитать о самом процессе. Это вы можете сделать даже на различных форумах в сети интернет.

Ниже предоставлена стандартная базовая инструкция очищения вентиляции картерных газов:

1. Дабы избежать пагубного влияния картерных газов —

требуется периодическая чистка системыДля начала нужно открутить бачок ОЖ и отсоединить провод от датчика и трубку блока.
После того, как вы заткнули трубку, идущую к блоку, нужно закрепить бачок в вертикальном положении.
Дальше нужно отсоединить ДЗ, трубку от блока и вытащить его наружу.
Следующим делом будет раскручивание хомуты у тройника.
После этого нужно отсоединить клапаны от необходимых вам мест.
Прочищаем все детали, находящиеся за клапаном.
Соберите все в обратном порядке.

Но этого не всегда бывает достаточно. В противном случае, вам необходимо обзавестись таким устройством, как маслоуловитель. Принцип его работы заключается в том, что картерные газы с парами масла попадают в так званую «ловушку».

etlib.ru

Газы в системе охлаждения двигателя признаки

Симптомы прорыва газов и закипания жидкости одинаковы. Но все таки существуют небольшие различия. Именно на начальном этапе необходимо увидеть признаки прорыва газов.

• Газы прорвавшиеся из камеры сгорания в первую очередь скапливаются в самой верхней точке  камеры сгорания. Как правило, это радиатор отопителя салона. То есть нарушается циркуляция жидкости в радиаторе отопителя салона. Поэтому постепенно будет снижаться температура воздуха подаваемая из отопителя. Причем во всём остальном. Изменений происходить не будет. Температура системы охлаждения при этом в норме. Жидкость из расширительного бачка выбиваться не будет. Единственное при открытии крышки расширительного бачка сбрасывается небольшое давление. Но определить это как прорвавшиеся газы не получится. Потому что при нагреве пары расширяются и создают небольшое избыточное давление в системе.
• Если внимательно присмотреться внутрь расширительного бачка. Будут видны небольшие пузырьки. Пузырьки эти могут появляться по разному. Они могут возникать на еще не прогретом двигателе. Могут появиться позднее, когда двигатель начнет прогреваться.

Отказ отопителя и появление пузырьков уже говорят о наличии проблемы. В результате выброса газов. Увеличивается давление системы. Из за повышенного давления увеличивается  температура закипания  жидкости. По принципу скороварки. То есть из за нарушения циркуляции увеличивается температура. а закипания не происходит. В результате резкого снижения давления по причине открывания крышки бачка или лопнувшего патрубка. Происходит мгновенное закипание. Жидкость под большим давлением выбрасывается наружу.  Это и является причиной ожогов когда пытаются открыть крышку бачка или радиатора. при возникновении проблем с системой охлаждения. Если обнаружено повышение температуры. Не нужно сразу глушить двигатель. Необходимо дать ему остыть на холостых оборотах. Что бы клапан  в крышке бачка справился со сбросом давления постепенно.

Тяжело определить почему закипела жидкость. От прорыва газов или из за неисправностей системы охлаждения. Как проверить идут ли газы в систему охлаждения на самом раннем этапе прорыва. Пока клапан крышки расширительного бачка ещё срабатывает и справляется с повышенным давлением.

При наличии самых первых признаков и нужно бить тревогу. Потому что количество прорывающихся газов будет только увеличиваться.

На первых этапах жидкость не будет поступать в камеру сгорания в местах прорыва газов. Или её поступать будет, но в  небольших количествах. Тем более возможно, что при остывании двигателя прорыв вообще устранится до следующего нагрева. На работу двигателя это не окажет практически ни какого влияния. Со временем жидкость будет накапливаться в камере сгорания в больших объемах. И если е накопится достаточно для того чтобы заполнить объём камеры сгорания произойдет гидроудар. Жидкость не сжимается. Поэтому произойдут разрушения гильзы поршня и шатуна.

Повторюсь что на начальном этапе прорыв газов можно определить по наличию пузырьков  в расширительном бачке. Нарушениям в работе отопителя. Может быть возникнет подтекание жидкости между головкой и блоком цилиндров. При нагреве в этих местах будет наблюдаться парение жидкости.

Можно использовать механический способ проверки прорыва газов. Если подвести поршень в ВМТ такта сжатия. В свечное отверстие при помощи переходника подать давление воздуха от компрессора. То в случае прорыва газов именно в этом цилиндре. Начнет подниматься уровень жидкости в расширительном бачке. Таким образом, необходимо проверить каждый цилиндр.

На окончательной стадии неисправности. Сомнений не возникает. При увеличении оборотов на не прогретом двигателе жидкость сильно выбивает из расширительного бачка. До этого доводить нельзя.

Единственный эффективный способ как проверить идут ли газы в систему охлаждения на начальном этапе. Это использовать специальную жидкость катализатор. Через неё пропускают газы скопившиеся в расширительном бачке. В случае наличия прорыва газов из камеры сгорания катализатор поменяет цвет. Жидкость катализатора заливается в специальную колбу.

Она имеет две полости. Одну для поступающих газов из расширительного бачка. Другую для заливки катализатора. Газы пропускаются через катализатор. И в случае изменения цвета с уверенностью можно судить о наличии повреждения.
