Диагностика турбины дизельного двигателя своими руками

Проверка турбокомпрессора

Диагностика турбины производится двумя способами:

  1. Поверхностным (визуально-тактильным);
  2. Инструментальным.

Инструментальный анализ более точен. Он применяется преимущественно на станциях технического обслуживания. Единственный недостаток — дороговизна услуги.

Выводы можно сделать и при поверхностном осмотре. Для этого нужно знать конструктивные особенности устройства.

Принцип работы

Агрегат функционирует на работающем моторе и запускается только его усилиями.

Как это происходит:

  • выпускной коллектор выбрасывает в приёмное сопло улиткообразного вентилятора поток выхлопных газов;
  • газ давит на лопасти турбинного колеса;
  • вентилятор начинает крутиться;
  • вместе с ним вращается вал (ротор) турбины и насаженное на него многолопастное колесо компрессора;
  • отрицательное давление в улитке последнего активизирует всасывание воздуха из атмосферы;
  • дополнительный наддувочный воздух поступает в цилиндры (камеры сгорания), перемешивается там с соляркой и резко увеличивает КПД мотора,
  • охлаждение постоянно разогревающегося турбокомпрессора осуществляется посредством интеркулёра (аналог радиатора).

Признаки того, что турбина «умирает»

Выход турбины из строя во многих случаях происходит очень быстро, причин тому несколько: это может быть, как уже упоминалось, недостаток масла, попадание твердыми частицами по колесу компрессора и по колесу ротора турбины, также к поломке может привести ДТП

Однако чаще турбонагнетатель приходит в негодность постепенно, и у автовладельца есть время обратить внимание и принять необходимые меры по устранению причин поломки либо обратиться к специалистам

Выделяется несколько наиболее распространенных признаков выхода из строя турбины. К ним относятся следующие:

  • наличие посторонних шумов со стороны турбины во время работы силовой установки (свист либо гул);
  • появление сизого дыма из выхлопной системы;
  • резко увеличивается расход масла;
  • падает давление наддува.

Для определения поломок на ранних стадиях, достаточно внимательно слушать свой автомобиль. Например, у машины упала мощность или она утратила динамику, это говорит о том, что турбина не создает достаточного давления.

Иногда причиной тому служит повышенное противодавление из-за сильного загрязнения катализатора. Также к этому могут привести и неисправности электромагнитного клапана (управляющего вакуумом турбины), что тоже влечет понижение мощности двигателя.

Если же эти элементы работают исправно, тогда стоит проверить перепускную заслонку или изменяемую геометрию. Часто при агрессивном стиле езды поток отработанных газов идет мимо клапана, либо поврежденная изменяемая геометрия, цепляет корпус турбокомпрессора и не направляет воздух на колесо турбины. В таком случае коэффициент полезного действия турбины сильно падает. Если таким образом выявить причину поломки не удалось, тогда потребуется демонтаж турбокомпрессора с силовой установки.

На скорый выход из строя турбину и возможный признак дефекта может также указать дым из выхлопной системы.

Характерные признаки и возможные причины

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

  • повышенный расход и утечка масла;
  • изменение цвета и наглядное повышение количества дыма;
  • шум в двигателе;
  • временные или постоянные перегревы;
  • ощутимое снижение мощности и скорости набора оборотов;
  • усиленный расход топлива;
  • повышение выброса вредных веществ из выхлопной системы и токсичный запах;
  • свист или царапание в самой турбине;
  • плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Jrone › Блог › Признаки неисправности турбины и их причины

Как и все остальные агрегаты транспортного средства, турбина не может избежать периодических поломок, которые в результате требуют незамедлительного ремонтного вмешательства. Некоторые из них могут быть совсем незначительными, но другие несут серьезную угрозу, отрицательно сказываясь на работе отдельных устройств автомобиля. В данной статье мы расскажем об основных признаках и причинах таких неполадок, а также выясним, можно ли справиться с ними собственными силами.

Существует несколько распространенных признаков того, что турбине Вашего автомобиля приходится несладко. Первый и самый характерный признак имеющихся проблем выражается в выбросе из выхлопной трубы дыма синего цвета (особенно он заметен при сильном разгоне машины, однако, когда двигатель стабильно работает на постоянных оборотах – дым исчезает). Причиной данного явления есть сгорание масла, которое случайно попало в цилиндры мотора вследствие его утечки из турбокомпрессора. Кроме того, из выхлопной трубы также могут появляться и черные выхлопные газы, свидетельствующие о сгорании обогащенной смеси вследствие утечки воздуха либо в нагнетающих магистралях, либо в интеркулере. Еще одной причиной, влияющей на образование черного выхлопа, есть неисправная система управления турбокомпрессора или какой-то его дефект. Третьим признаком проблем данного узла выступает белый дым, появляющийся из той же выхлопной трубы. Причину его образования чаще всего стоит искать в засорении сливного маслопровода турбины. Увеличенное потребление масла и следы его подтекания, обнаруженные на турбине и на патрубках воздушного тракта – четвертый признак неисправности турбокомпрессора, который вызван засорением канала подачи воздуха, закоксованием корпуса оси турбины или же засорением сливного маслопровода. В некоторых ситуациях водитель может заметить, что динамика разгона машины значительно ухудшилась. В этом случае также не лишним будет вспомнить о турбокомпрессоре, ведь любое его повреждение или поломка в системе управления работой данного агрегата ограничивают поступление воздуха в автомобильный двигатель, что и вызывает снижение его возможностей. Следующий признак, указывающий на неполадки в функционировании турбины – это появление шума при работе мотора, а причина здесь кроется в утечке воздуха между двигателем и выходом компрессора. Помимо шума (или вместо него) можно услышать и скрежет, сопровождающий работу турбокомпрессора. Определить его источник Вам поможет визуальная диагностика корпуса агрегата, так как именно его трещины, различные деформации, а также касание лопастей о края трещин сигнализируют о необходимости скорой замены турбокомпрессора. Если Вы заметили, что Ваш верный друг начал много «кушать», а токсичность выхлопа почему-то резко увеличилась – это значит, что пора взглянуть на воздушный фильтр и/или на канал подачи воздуха к турбине, ведь засорение этих деталей прямо влияет на появление указанной проблемы. И наконец, последним из наиболее распространенных признаков неисправности компрессора является утечка масла со стороны компрессора. Причина этого не отличается оригинальностью и основывается на том же закоксовании корпуса оси турбокомпрессора, его повреждении или нарушении исправной работы смазочной системы.

Источник

Легко ли диагностировать повреждение лопастей турбины?

В случае если вы подозреваете износ компонентов турбины, для начала вы должны провести диагностику колес турбокомпрессора. Например, визуально осмотреть состояние колеса компрессора турбины вы можете достаточно легко. Для этого вам необходимо отсоединить от турбины модуль подачи воздуха. В результате вы сможете внимательно рассмотреть износ лопастей компрессора.

Но для того чтобы сделать диагностику колеса турбины со стороны выпускной системы двигателя. Для этого вам придется полностью снимать турбокомпрессор с двигателя и полностью его разобрать.

Правда чаще всего повреждается колесо компрессора, куда поступает воздух с улицы. Повреждение колеса со стороны выхлопной системы может произойти только при попадании в турбину посторонних предметов из двигателя.

Например, в случае обрыва ремня ГРМ (в случае, когда клапана двигателя встретились с поршнями) в результате чего двигатель вышел из строя. В этом случае после некачественной очистки двигателя от стружки и других компонентов разрушения, запуск мотора может привести к повреждению турбины.

Признаки неисправностей турбокомпрессора
Симптом: Проявления: Что необходимо сделать:
Свист турбонагнетателя При увеличении скорости слышен свист турбины. Возможно, поврежден вал турбины. Свист вызван из-за металлического трения. Замена турбокомпрессора / Ремонт
Синий дым Утечка масла в турбокомпрессоре. Возможно на валу есть сколы (износ). Масло попадает в выхлопную систему. Замена турбокомпрессора / Ремонт
Увеличился расход топлива Повреждение подшипников турбокомпрессора. Линия подачи масла в турбину неисправна или забита. Проверьте маслопроводы турбокомпрессора и при необходимости замените их
Черный дым Возможно, турбине не хватает воздуха для подачи в двигатель. В результате в камере сгорания неправильная смесь топлива и кислорода. В итоге в процессе сгорания топлива образовывается черный дым. Скорее всего, в автомобиле есть утечка, поступаемого в двигатель, воздуха. Проверьте шланги и соединение системы всасывания воздуха. Также проверьте линию подачи сжатого воздуха на герметичность и при необходимости замените поврежденный компонент.
Потеря мощности I Недостаток постоянной мощности. Компрессор может быть поврежден. Например, из-за сломанных лопастей колес, турбина больше не может подавать достаточное количество воздуха в цилиндры. Необходимы новые колеса компрессора колеса. Также необходимо защитить систему подачи воздуха в турбину от попадания инородных вещей.
Потери мощности II Блок VTG загрязнен. В итоге работа лопаток турбины с изменяемой геометрией не эффективна. Например, из-за загрязнения лопаток может не хватать давления выхлопных газов. Разобрать турбину и очистить лопатки, от образования сажи.
Чрезмерное давление наддува Неисправен клапан регулирования давления наддува. Неисправность вакуумного блока регулировки работы клапана. Замена вакуумного блока, очистка или замена клапана выхлопных газов
Шум от турбокомпрессора Обратное давление в выхлопной системе слишком высокое. Повреждение колеса компрессора или колеса турбины. Утечка выхлопных газов. Проверьте выхлопную систему на наличие повреждений. Проверьте компрессор турбины на повреждения. Устраните неисправность с помощью ремонта турбокомпрессора.

Процесс разборки устройства

  1. Развинчиваем крепления турбокопрессора. Снимаем его с двигателя.
  2. Выворачиваем болты, скрепляющие улитки. Освобождаем вентиляторы с валом.
  3. Отсоединяем вал.
  4. Проверяем целостность всех деталей.

Выводы:

  • крыльчатка с серьёзными неисправностями подлежит замене.
  • вал может быть отшлифован под размер ремонтных подшипников (старые втулки уже непригодны).

Сборка турбины

Производится в обратном порядке:

  • скрепляется вал с вентиляторами,
  • собираются футляры улиток,
  • устройство устанавливается на мотор,
  • подсоединяется к выпускному коллектору.

Предварительные условия:

  • вентиляторы компрессора отремонтированы, запескоструены (или куплены новые);
  • вал отшлифован, смонтирован с подшипниками, подходящими по внутреннему и внешнему диаметрам;
  • все остальные детали (корпус, патрубки, флянцы, фильтр) соответствуют норме;
  • собранный агрегат проверен на испытательном стенде.

Стенд диагностики турбин изготовить самостоятельно очень сложно. Механическая часть устройства сопряжена с компьютером. Все параметры настраиваются. Данные отображаются на мониторе.

На этом этапе предпочтительней воспользоваться диагностическими ресурсами СТО.

Достоинства профессиональных испытаний

  • устройство проверяется в реальном режиме эксплуатации на разных оборотах вала, в том числе самых предельных;
  • при настройке устраняются резонансные частоты, способные разрушить конструкцию;
  • устанавливается оптимальный баланс в совместной работе турбокомпрессора и двигателя автомобиля;
  • предоставляется возможность оценить эффективность наддува после ремонта.

Оборудование диагностики турбин, применяемое в специализированных автоцентрах, позволяет также:

  1. качественно отбалансировать ротор в осевом и радиальном направлении,
  2. добалансировать крыльчатки (во избежание задевания лопастей о корпус),
  3. проверить надёжность функционирования всей турбосистемы без снятия с двигателя.

Профилактика поломок турбины

Чтобы продлить срок работоспособности турбонагнетателя, следуйте простым правилам:

  1. Своевременно меняйте воздушные фильтры.
  2. Заливайте оригинальное масло и качественное топливо.
  3. Полностью меняйте масло в системе турбонаддува после каждых 7 тыс.км пробега.
  4. Следите за величиной давления наддува.
  5. Обязательно прогревайте автомобиль с дизельным двигателем и турбокомпрессором.
  6. После длительной поездки дайте горячему двигателю остыть – поработать на холостых оборотах минимум 3 минуты, прежде чем выключать его. Не будет углеродного осадка, который вредит подшипникам.
  7. Регулярно проводите диагностику и позаботьтесь о профессиональном обслуживании.

Турбированные двигатели стремительно завоевывают популярность. Если раньше турбонагнетатели устанавливались в тяжеловесные или мощные спортивные автомобили, то теперь турбины можно увидеть на легковых автомобилях, как с бензиновым движком, так и с дизельным.

Турбины дизельного двигателя обычно имеют срок эксплуатации намного меньший, чем у самого движка. Для того чтобы вовремя провести профилактические работы и не столкнуться с необходимостью оплачивать дорогостоящие детали, нужно периодически проверять работу турбины. Это вполне можно сделать самостоятельно, не обращаясь в автосервис.

Признаки неисправности турбины

Система турбонаддува состоит из турбины и компрессора. Рабочее колесо турбины раскручивается потоком выхлопных газов и вращает крыльчатку компрессора. Газы, пройдя турбину, выводятся в каталитический нейтрализатор, а затем в атмосферу. В конструкции турбокомпрессора имеются специальные клапаны, управляющие потоком выхлопных газов. Сжатый компрессором воздух подается в цилиндры двигателя. Современные турбокомпрессоры бензиновых двигателей имеют ресурс 150 тыс. км, на дизелях до 250 тыс. км. Однако пренебрежение регулярной заменой масла, применение некачественных смазочных материалов и регулярное перекручивание двигателя снижают срок службы компрессора в 2-3 раза.

Появление любого непривычного шума от двигателя или турбокомпрессора не должно остаться незамеченным. Определить проблемы можно по изменению динамики, дыму в выхлопных газах или повышенному расходу масла и топлива. На современных автомобилях Фольксваген (один из главных идеологов турбонаддува) возможно обнаружение проблем с наддувом при помощи компьютерной диагностики.

Общий принцип работы турбонагнетателя

Вал турбокомпрессора способен раскручиваться до 150 тыс. об/мин и выше, поэтому узел требует надежной смазки и охлаждения.

Основные проблемы, возникающие с системой наддува двигателя автомобиля:

  1. Появление сизого дыма из выхлопной трубы при резком наборе оборотов. Наблюдается на прогретом моторе.
  2. Сажа и черный дым в выхлопе.
  3. Белый пар или дым в выхлопных газах.
  4. Увеличение расхода масла сверх норматива (более 0,3 л на 1000 км пробега) и появление потеков на стыках турбины с воздушными трубопроводами. Возможно появление масляных потеков на корпусе турбины и компрессора.
  5. Снижение динамики разгона.
  6. Непривычный громкий свист при работе двигателя.
  7. Посторонние металлические звуки из корпуса турбокомпрессора.
  8. Увеличение шумности работы (гул).
  9. Рост расхода топлива, сопровождаемый изменением числа вредных примесей в газах.
  10. Появление дыма в подкапотном пространстве, сопровождаемого провалами в работе двигателя (турбояма).

Проявление любой из перечисленных выше проблем с турбокомпрессором является тревожным сигналом для владельца. Дальнейшая эксплуатация автомобиля нежелательна, поскольку приведет к затратному ремонту.

Неисправности автомобильной турбины. Как устранить неполадки?

Автомобильный турбокомпрессор, несмотря на обещанную производителем долговечность (10 лет) и износостойкость, всё-таки дает сбой, барахлит и ломается. Поэтому приходится время от времени устранять неисправности турбины как дизельного так и бензинового двигателя

А чтобы вовремя выявить признаки неисправности нужно всегда обращать внимание на нестандартное поведение автомобиля

Турбина вышла из строя, если:

  • есть ощущение, что пропала тяга (снизилась мощность);
  • при разгоне авто из выхлопной трубы валит дымсинего, черного, белого цвета;
  • при работающем двигателе слышны свист, шум, скрежет;
  • резко увеличился расход или есть утечка масла;
  • часто падает давление воздуха и масла.

Если появляются такие симптомы, то в этих случаях нужна тщательная проверка турбины на дизеле.

Как проверить турбину дизельного двигателя – признаки надвигающихся проблем

Понять, что схема работы турбины дизельного двигателя нарушена, можно по следующим признакам:

  • значительно падает мощность двигателя;
  • из выхлопной трубы валит сизый дым;
  • повышенный расход масла;
  • появляется запах горелого масла;
  • двигатель работает неравномерно на холостых оборотах.

Конечно же, лучше придерживаться правил эксплуатации и предотвратить возникновение поломок данной детали, так как восстановление и установка турбины на дизельный двигатель – довольно дорогостоящие процедуры. Кроме того, ее поломка может вызвать и нарушение работы всего двигателя. Самостоятельно такие операции сделать почти невозможно, если вы не автослесарь высшего разряда с собственной мастерской.

Таким образом, следует следить за уровнем и качеством масла в системе смазки и, конечно же, своевременно его заменять, использовать только высококачественные составы. Также нельзя резко набирать обороты, особенно на недостаточно прогретом движке, недопустим засор масляных каналов, так как это способствует возникновению перебоев в подаче смазки, и, безусловно, нужно своевременное охлаждение турбины дизельного двигателя.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Потратиться на дорогостоящую компьютерную диагностику всегда можно успеть. Для начала можно попробовать несколько вариантов самостоятельной проверки. Сначала, конечно, нужно внимательно осмотреть турбокомпрессор на наличие механических повреждений и дефектов, затем проверить уровень и качество моторного масла. Внутри турбины не должно находиться никаких посторонних предметов. После осмотра можно оценить цвет выхлопного дыма.

Если топливная смесь будет переобогащенной, т. е. больше топлива, чем воздуха, то в таком случае цвет выхлопа будет черным. К тому же характерная особенность этой проблемы в потери мощности. Происходит это из-за нарушения в работе системы газораспределения. Сизый или белый дым выхлопа свидетельствует о попадании моторного масла в камеры сгорания цилиндров. В это же время расход масла значительно увеличивается.

Далее следует проверить ротор и фильтр турбины. Люфт ротора должен быть незначительным, при этом он не должен задевать стенки корпуса. В противном случае требуется оперативный ремонт.

Если фильтр забит грязью и пылью он не сможет пропускать через себя достаточное количество воздуха. В результате в картридже подшипников и в корпусе турбрнагнетателя создаётся разница в давлении, которая выдавливает масло в компрессор.

Если и фильтр не причина неисправности, дальнейший этап это проверка системы подачи масла, а точнее всех патрубков на наличие трещин и заломов. Для подобной проверки потребуется завести двигатель. Если слышен скрип и свист, значит, есть трещина в патрубке и нужно её устранить. Если есть помощник, то можно передавить патрубок между турбрнагнетателем и впускным коллектором, после чего сильно погазовать. Если трещин нет, патрубок увеличивается в размерах. Для устранения неисправностей, связанных с турбокомпрессором при отсутствии знаний и навыков лучше обратиться к специалистам. В противном случае из-за незначительной неисправности может выйти из строя турбина в целом, что грозит дополнительными финансовыми расходами.

Главная →

Обслуживание и Ремонт → Двигатель →

Основные признаки неисправности турбины на дизеле

Своевременная диагностика и выявление неисправностей уберегут турбину и двигатель от дорогостоящего ремонта. Заподозрить, что турбокомпрессор сломался можно по изменениях в работе автомобиля.

Признаки неисправности турбины:

  • Масложер и недостаточное давление масла – бывает при пережиме маслопровода или его течи. Возникают такие неполадки и при неправильном подсоединении масляного шланга к самой турбине. В результате быстро изнашивается шейка вала, а также кольца и турбина гонит масло. Плохая смазка негативно влияет и на радиальные подшипники.
  • Черный дым из выхлопной – «симптом» появляется, когда в дизельный турбомотор поступает мало воздуха и горючая смесь сгорает внутри турбины. Часто дефект появляется из-за засорения клапана или загрязненности фильтрующих элементов, утечки в впускном/выпускном коллекторе.
  • Шумная работа двигателя на дизеле – громкий гул мотора, свист турбины под нагрузкой и другие признаки могут появиться при повреждении оси турбокомпрессора, роторов или трубопроводов, работающих под давлением. В такой ситуации нужна тщательная диагностика. При обнаружении потертостей и деформаций без снятия турбины не обойтись.
  • Сизый/синий дым – изменение цвета выхлопа происходит из-за поломок узлов дизеля или деталей турбины. Окрашивается дым в нетипичный цвет из-за попадания масла в выхлопную систему и ее сгорания там. Кроме того, появляется перерасход масла – вплоть до 1 л на тысячу км.
  • Слишком грязное масло – нарушен регламент замены смазочных материалов или фильтрующих элементов. Возможно, использовалось некачественное масло.
  • Белый дым – появляется, если забился маслопровод турбокомпрессора.

Вышедшая из строя турбина оказывает негативное влияние на работоспособность дизеля. На бензиновом двигателе фольксваген и других марок автомобилей также начинаются проблемы.

Белый дым на дизеле — один из признаков неисправности турбины

Часто турбина ломается по причине низкого масляного давления или использования некачественной смазки. В виду воздействия высоких температур, даже непродолжительное низкое давления масла приводит к износу подшипника оси турбокомпрессора, увеличению радиального люфта и в итоге к повреждению сальников. Разрушенные сальники не могут обеспечить должной герметичности и масло просачивается в коллектор турбомотора. Когда горячий выхлоп проходит через разбитые детали, он еще сильнее повышает температуру, выжигает остатки смазочных материалов. Подшипник полностью разрушается, ломаются лопасти. Функционирование в таком режиме очень быстро приводит к тому, что мотор остается без смазки. Итог работы силового устройства без масла понятен всем.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

  1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику. Обязательно проверьте крыльчатку на предмет продольного люфта
  2. Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
  3. Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя. Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.
  4. Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Признаки того, что турбина «умирает»

Выход турбины из строя во многих случаях происходит очень быстро, причин тому несколько: это может быть, как уже упоминалось, недостаток масла, попадание твердыми частицами по колесу компрессора и по колесу ротора турбины, также к поломке может привести ДТП

Однако чаще турбонагнетатель приходит в негодность постепенно, и у автовладельца есть время обратить внимание и принять необходимые меры по устранению причин поломки либо обратиться к специалистам

Выделяется несколько наиболее распространенных признаков выхода из строя турбины. К ним относятся следующие:

  • наличие посторонних шумов со стороны турбины во время работы силовой установки (свист либо гул);
  • появление сизого дыма из выхлопной системы;
  • резко увеличивается расход масла;
  • падает давление наддува.

Для определения поломок на ранних стадиях, достаточно внимательно слушать свой автомобиль. Например, у машины упала мощность или она утратила динамику, это говорит о том, что турбина не создает достаточного давления.

Иногда причиной тому служит повышенное противодавление из-за сильного загрязнения катализатора. Также к этому могут привести и неисправности электромагнитного клапана (управляющего вакуумом турбины), что тоже влечет понижение мощности двигателя.

Если же эти элементы работают исправно, тогда стоит проверить перепускную заслонку или изменяемую геометрию. Часто при агрессивном стиле езды поток отработанных газов идет мимо клапана, либо поврежденная изменяемая геометрия, цепляет корпус турбокомпрессора и не направляет воздух на колесо турбины. В таком случае коэффициент полезного действия турбины сильно падает. Если таким образом выявить причину поломки не удалось, тогда потребуется демонтаж турбокомпрессора с силовой установки.

На скорый выход из строя турбину и возможный признак дефекта может также указать дым из выхлопной системы.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но
основной — синий выхлоп. Особенно ярко он выражается во время разгона, но когда
работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым
синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из
турбокомпрессора.

Из выхлопной трубы может выходить и черный дым,
что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере.
Также выхлоп может быть черным из-за поломки управляющей системы
турбокомпрессора.

Выход дыма белого цвета также говорит о
неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного
маслопровода. Другими явными признаками неисправности актуатора являются потеки
масла на турбине и значительное увеличение его расхода. Это свидетельство
засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее
обычного, дело также может быть в турбокомпрессоре. Его неисправность может
стать причиной недостаточного поступления воздушной массы в силовой агрегат.
Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум
при работе двигателя. Его появление бывает вызвано протеканием воздуха между
выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при
включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования
трещин, вмятин или других механических повреждений, которых касаются лопасти
агрегата.

Если расход масла значительно увеличился, а
выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к
турбине воздушный канал. Может быть, проблема в том, что эти элементы
засорились.

Последний признак нерабочего состояния вестгейта
— самый распространённый. Это выход масла из компрессора. Причина неоригинальна
— это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог
быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Итоги

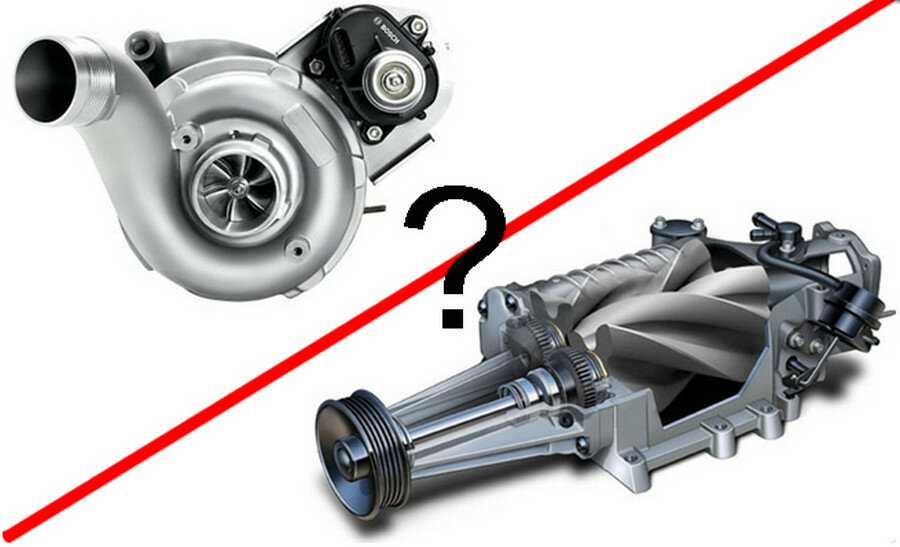

С учетом сказанного ясно, что задачи турбины и компрессора идентичны— увеличение мощности и динамики двигателя. Но они имеют разную конструкцию, индивидуальный принцип действия, а также свои плюсы и минусы. Турбокомпрессор позволяет добиться большей мощности, но он дорогой и требует профессионализма при эксплуатации.

Механический нагнетатель, наоборот, отличается более простой конструкцией и возможностью самостоятельного обслуживания, но дает меньшую прибавку. Не удивительно, что многие производители не стали выбирать, а задействовали сразу две системы одновременно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
