Описание, диагностика и ремонт панели приборов авто лада калина своими руками

Что означают значки на приборке Калины

1 – стандартный тахометр. Стрелочный индикатор разбит до 7000 оборотов с порогом 500 об/мин;
2 – Проверьте двигатель. Стандартная лампа, присутствующая на всех современных машинах. Говорит о серьезной поломке двигателя и необходимости срочного ремонта;
3/9 – указатели обозначают включение поворотников;
4 – сильно снизилось давление масла в двигателе;
5 – АВС неисправен обычно гаснет при повороте ключа;
6 – индикатор работы иммобилайзера;
7 – индикатор имеет простое значение, говорит о перегреве мотора;
8 –указатель состояния парковочного тормоза;
10 – эмблема аккумулятора показывает состояние заряда батареи;
11 – одометр;
12 – указатель состояния системы курсовой устойчивости;
13 – необходимость перехода на повышенную передачу в большинстве версий не устанавливается;
14 – лампа индикации дальнего света;
15/17 – указатель нормальной работы кормовых/передних противотуманных огней;
16 – сигнализатор ближнего света;
18 – клавиша сброса суточного пробега;
19 – стандартный дисплей;
20 – иконка, указывающая на правильность закрытия дверей;
21 – критическое падение уровня топлива в бензобаке;
22 – восклицательный знак, вписанный в профиль покрышки, указывает на прокол колеса;
23 – если лампа гаснет после запуска двигателя – усилитель руля работает нормально;
24 – требование пристегнуть ремни безопасности;
25 – восклицательный знак используется только в некоторых комплектациях машины;
26 – указатель работы подушки безопасности.

Значки актуальны для версий типа хэтчбек и седан только определенных версий. В зависимости от года выпуска и комплектации обозначение символов может отличаться от номинального значения.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

ЭУР
«аварийка»
Моторное масло
Ручник
Иммобилайзер
Подушки безопасности
Фары и габариты
Правый поворотник
Левый поворотник
Электронный блок управления
Датчик износа колодок
Ремни безопасности (датчик закрытия)
АБС
Кнопка «Reset»
Тормозная система, тормозная жидкость
АБС
Дальний свет фар
Освещение щитка торпеды
«Масса»
Тридцатая клемма
Пятнадцатая клемма
Расход топлива
Клавиша «Вперед»
Клавиша «назад»
Датчик температуры окружающего мира (минус)
Датчик температуры окружающего мира (плюс)
Уровень топлива
Датчики скорости
Температура охлаждающей жидкости
Одометр
Диагностика щитка (служебный)
Регулятор генератора

Прошивка приборной панели

Если щиток приборов неисправен, это сразу заметно, о неполадках могут говорить следующие признаки:

Нарушен контакт щитка приборов с бортовой электросетью. Причина может быть в обрыве проводки или повреждении разъемов или контактов.
Неисправность датчиков. На приборной панели отображается некорректная информация, если вышел из строя датчик положения коленчатого вала, датчик скорости, уровня топлива.
Повреждения механического характера, например, воздействие постоянных вибраций или сильный удар при ДТП.
Неисправности, связанные с электронной микросхемой.
Перегоревшие лампочки индикаторов – в этом случае пропадает подсветка.

После не совсем удачной первой «приборки» Весты была выпущена обновлённая, с исправленными недочетами. Возникает вопрос – что делать владельцам первого поколения Лады Весты. Чтобы подсветка заработала и в дневное время без включения света фар, можно «приборку» перепрошить. Если машина дополняется круиз-контролем не на заводе, а силами владельца, на старой панели без прошивки не будет загораться соответствующая индикация.

Без навыков и знаний самостоятельная установка программного обеспечения может больше навредить, чем принести пользу. Пошивка должна использоваться строго для конкретной приборной панели. Не допускается установка обновленного программного обеспечения с новой «приборки» на старую и наоборот.

Нужно отдавать себе отчёт, что все действия выполняются на свой страх и риск. Никто не даст гарантии, что после самостоятельной прошивки «приборка» будет правильно работать. Для предотвращения такого исхода рекомендуется обновлять панель либо у официального дилера, либо на специализированных СТО.

Стоимость такой услуги варьируется от 1500 до 2500 тысяч рублей. Это гораздо дешевле, чем покупка нового щитка взамен испорченного своими руками. За демонтаж и перепрошивку могут лишить гарантии, если процедура проводится не у официального дилера. Если же принято решение обновить ПО самостоятельно, потребуется сделать резервную копию штатной прошивки, затем приготовить необходимые инструменты:

Прибор для прошивки Usbdm OSBDM V4.95 – можно заказать на АлиЭкспресс, стоимость – примерно 600-700 рублей.
С диска, идущего в комплекте с программатором, установить драйвера и программу для Windows.
Демонтировать щиток приборов, отклеив заводскую пломбу, снять крышку сзади.
Открыть программатор и переставить флажок в положение 3,3V – при таком напряжении не потребуется внешний источник питания.
Осуществить подключение к приборной панели и ПК.
На компьютере или ноутбуке открыть программу HCS12 Programmer, выбрать и кликнуть на пункт «Detected».
Перейти на пункт «Target» и выбрать папку с расположением прошивки, напротив пункта «Auto Reload» поставить галочку, затем кликнуть по «Detect Chip». Программатор определит тип чипа в автоматическом режиме.
Перейти на вкладку «Security» и поставить галочку напротив «Unsecure».
Во вкладке «Advanced» напротив пункта «Enable» поставить галочку.
В разделе «Device Operations» на вкладке «Target» выбрать пункт «Erase Selective» – будет замена только прошивка, данные иммобилайзера и пробег сохраняются.

Теперь можно нажать на кнопку «Program Flash» – запустится процесс прошивки. По времени это продлится несколько секунд. После завершения на предложение программы подключить приборную панель нажать «Нет». Прибор для прошивки можно отключить и установить щиток приборов на место.

В ходе такого тюнинга стоит учитывать несколько важных моментов:

не торопитесь, чтобы не повредить токопроводящие дорожки платы;
соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

Кстати, чтобы заменить цвет, не обязательно перепаивать светодиоды, можно поступить проще — наклеить цветную пленку (например, изоленту) на накладку щитка приборов.

На дисплее бортового компьютера наклеена плёнка, это позволяет нам сделать инверсию экрана. Для этого нужно просто перевернуть пленку другой стороной, что сделает фон белый, а цифры чёрные.

Перед обратной сборкой можно дополнительно покрасить колодцы. После обратной сборки и установки панели приборов, выполняем ее тестирование.

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Приборка Лада Калина 2

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Приборка Лада Калина

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
Диод, который сигнализирует включение левого поворотника.
Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
Лампочка указывает на включение правого поворотника.
Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
Спидометр. Показывает скорость, с которой авто передвигается.
ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
Переход на высшую передачу. Не применяется на этом авто.
Дальний свет. Говорит о том, что в авто включен дальний свет.
Противотуманки. Говорит о включенных задних противотуманках.
Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
Передние противотуманки. Говорит о включенных передних противотуманных фарах.
Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
Дисплей бортового компьютера.
Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
Давление в шинах. Показывает на недостаточное давление в колесах.
Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
Непристегнутые ремни безопасности.
Неисправность мотора. Не используется на авто.
Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

Текущее время или индикатор подсказки переключения передач.
Пробег авто.
Температура воздуха за бортом.
Уровень бензина в баке.

Индикаторы в составе панели

Приборная панель Калина состоит из 23 основных элементов. К их числу относят:

Панель управления укомплектована огромным количеством всевозможных ламп, отображающих общее состояние автомобиля. Различают указатели, обозначающие суточный пробег, аварийную сигнализацию, наружное освещение, состояние надувной подушки.

Дополнена панель управления лампами дальнего света, иммобилайзера, индикатора непристегнутых ремней, аварийного состояния тормозов и неисправности АБС (антиблокировочной системы).

Общее понимание строения торпеды Калины позволяет всегда быть в курсе работоспособности машины. В случае возникновения каких-либо неисправностей благодаря указателям можно исправить проблему за короткий срок.

Значки на панели приборов расположены в особом порядке. Поэтому знакомство с ними следует начать с изучения подробной схемы. В ней приведены все основные элементы с присвоенными порядковыми номерами.

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

Двигатель 21116 — ЭБУ М74
Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

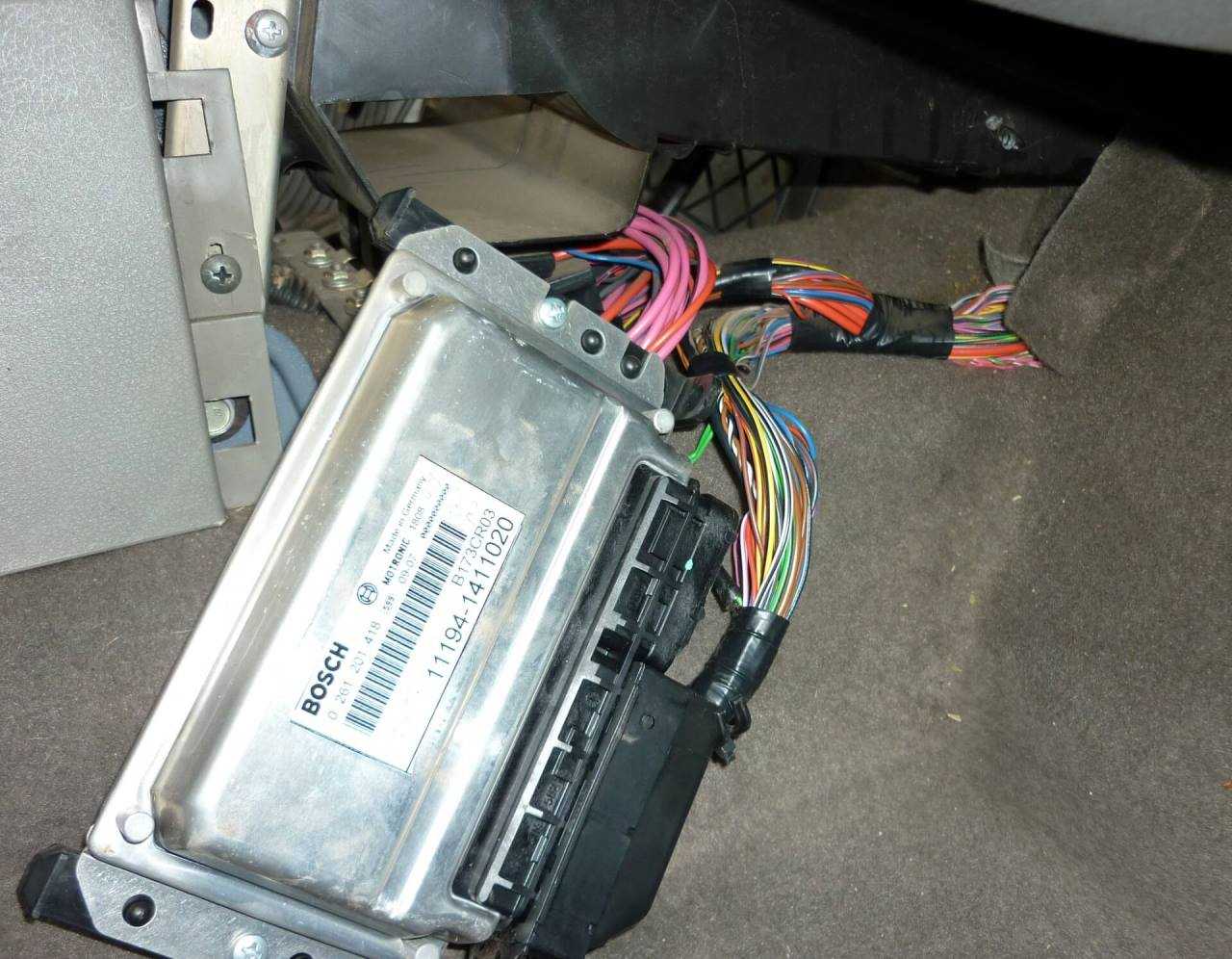

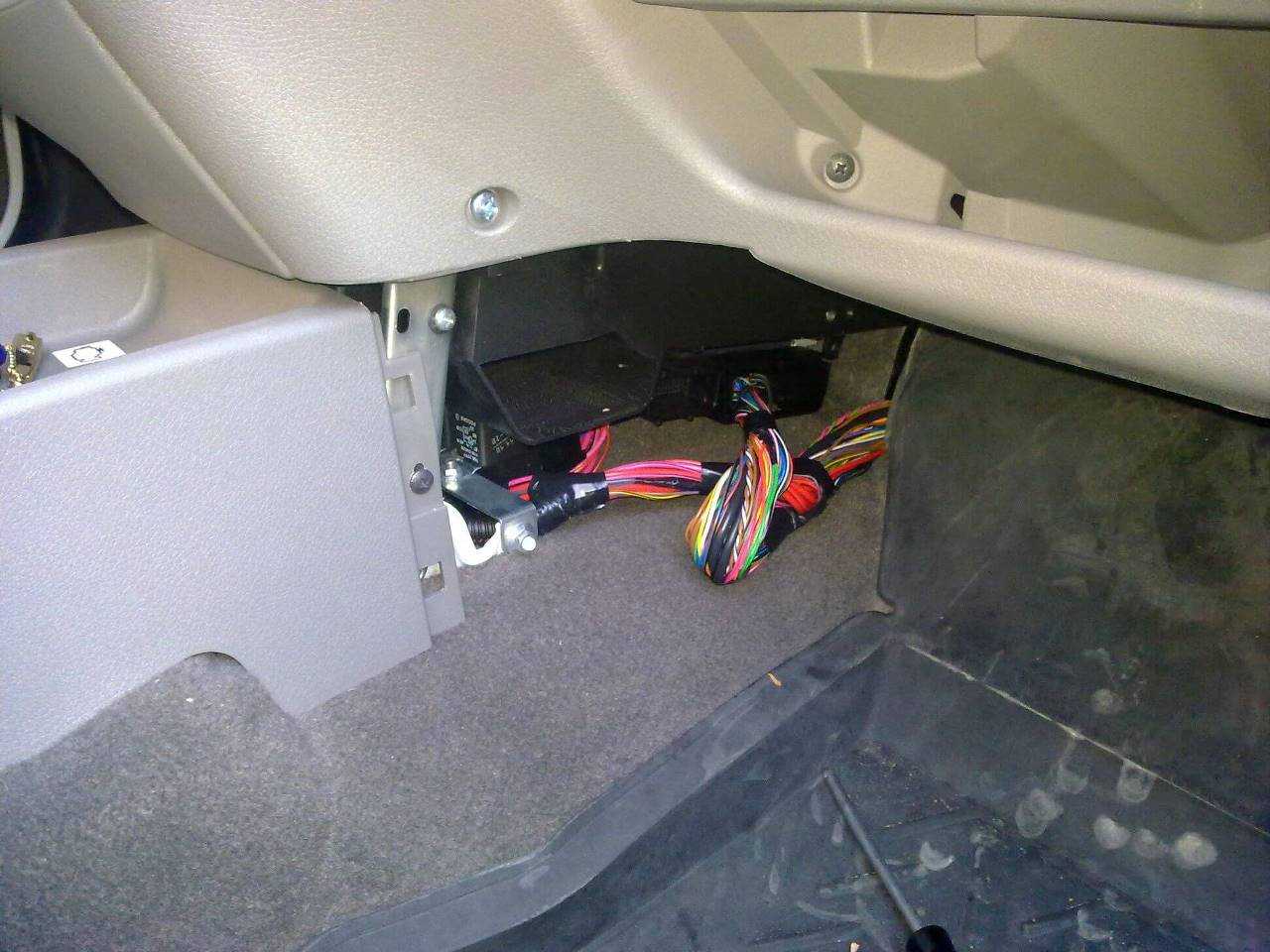

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Самодиагностика

На Калине в ECM с контроллером BOSCH встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Ладе Калине?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

http://expertvaz.ru/lada-kalina/razem-samodiagnostiki-dvigatelya-avtomobilya-svoimi-rukami.htmlhttp://carfrance.ru/diagnostika-lada-kalina-svoimi-rukami-pri-pomoshhi-paneli-priborov/http://asonline.ru/remont/samostoyatelnaya-diagnostika-oshibok-bloka-upravleniya-dvigatelem-lada-kalina.htmlhttp://avtozam.com/vaz/lada-kalina/diagnostika-kodov/http://elm327-obd2.ru/diagnostika/lada-kalina.html

Диагностика

Если вы заметили, что в работе транспортного средства Лада Калина возникло что-то неладное, то есть смысл произвести диагностику машины. Как правило, все поломки проявляются сразу после проверки авто. Вы можете обратиться за помощью в проведении диагностики на СТО, где заплатите определенную сумму за эту услугу, а можете все сделать сами. Разумеется, при помощи специального оборудования есть больший шанс определить неисправность, так как при самостоятельной проверке есть вероятность получения неточных данных.

Итак, приступим к самостоятельной диагностике авто. Для этого:

Выключите зажигание.
Нажмите на кнопку сброса дневного пробега и удерживайте.
Удерживая кнопку, проверните ключ в замке зажигания.
Сделав это, на приборной панели все указатели датчиков загорятся, а стрелки тахометра, спидометра, датчика температуры антифриза и уровня бензина в топливном баке пройдут по шкале от нуля до максимума. Далее, нажмите на кнопку, расположенную на подрулевом переключателе дворников. Таким образом вы сможете переключить данные на экране панели приборов. На первом вы сможете увидеть процесс проверки работоспособности панели приборов. На втором будет показана версия установленного в автомобиле программного обеспечения, а на третьем — комбинации неисправностей.

Для считывания комбинаций неисправностей в автомобиле вам потребуется именно последний экран. На нем будут отображены однозначные коды. Чтобы получить четырехзначные комбинации неисправностей, воспользуйтесь специальным оборудованием или услугами специалистов на СТО.

Об основных приборах панели

Предлагаем вам описание значков панели.

Возглавляет «список» тахометр. Это важнейший прибор, который содержит в себе приборная панель, особенно в спортивных авто. На его шкале отображается количество оборотов мотора Лада Калина в конкретную единицу времени (в минуту).
Теперь о спидометре. Этот компонент позволяет владельцу контролировать скорость движения. Традиционно для отечественных автомобилей шкала проградуирована в километрах в час.
Датчик топлива. Данный анализатор показывает уровень горючего в баке. Когда стрелка прибора заходит в красную зону, то это свидетельствует о минимальном уровне. С таким запасом топлива категорически не рекомендовано передвигаться, поскольку воздушные пробки в магистрали при попадании в насос выведут его из строя. Если приборная панель сигнализирует оранжевой лампочкой, то это свидетельствует о том, что в расход «включился» аварийный запас топлива в количестве 5 литров, после сгорания которого, мотор постигнет естественный останов.
Температурный датчик хладагента в охлаждающем контуре мотора. За показанием стрелки данного прибора требуется следить непрерывно. Если в системе происходят нарушения, то стрелка «бодро ползет» в красную зону, наводя на владельца ужас из-за риска перегрева мотора. При таком развитии ситуации температура антифриза достигает 115 градусов (по Цельсию). Движение продолжать нельзя.
Сигнальное устройство уровня топлива. Этот компонент вырабатывает звуковой сигнал, свидетельствуя о необходимости пополнить запасы топливного бака.
Указатели поворотов. Индикаторы в виде стрелок направлены в правую и левую стороны. Символы мигают зеленым оттенком, сопровождаясь щелканьями реле.
Сброс суточного пробега. За его активацию отвечает кнопка, присутствующая рядом с одометром.
Аварийный сигнал. В активном режиме кнопка с присутствующим на ней символом бодро мигает, распространяя вокруг себя красное свечение. С ней в ансамбле мигают наружные габаритные фонари. Этот режим следует включать в аварийных случаях или иных ситуациях, ставящих водителя в «тупик» (заблудился, позвонил разъяренный шеф и пр.).
Индикатор электрического усилителя. Этот оранжевый символ гаснет тем медленнее, чем сильнее вывернуты колеса в момент пуска двигателя.
Символ дальнего света. Лампа «наливается» ярко-синим цветом, когда соответствующий световой режим активирован водителем.
Стояночный тормоз Лада Калина. Если взвести «ручник», то данная лампа загорится красным светом.
Давление масла. Данный символ загорается красным с включением зажигания и гаснет спустя 3-4 секунды после пуска мотора. Если он продолжает светиться, то двигатель нуждается в диагностировании (сначала масляная система, а затем все остальные компоненты).
Габариты. Зеленого оттенка индикатор засвечивается с включением наружной габаритной светотехники.
Символ подушки безопасности. Оранжевая лампа подсвечивается при включении зажигания и сразу гаснет с пуском мотора.
Иммобилайзер. Это также оранжевый индикатор, показывающий состояние данного узла в режиме постановки на охрану.
Монитор бортового контролера на жидких кристаллах. Верхнюю строчку занимает индикация суточного пробега. В самом низу экрана высвечивается показание наружной температуры, таймер и показания среднего значения топливного потребления автомобилем Лада Калина.
Символ ремней комплекса безопасности. Не пристегнутые ремни сразу «будут пойманы» красным индикатором, который «предательски» засветится с началом движения. Вдобавок уши водителя будут «повержены» прерывистым звуковым сигналом.
Индикатор АКБ. Подсвечивается во время активации зажигания и тухнет с пуском мотора. Цвет сигнальной лампы – красный.
Символ минимума жидкости в системе тормозов. Алгоритм его сигнализации аналогичен только что обозначенному действию (для АКБ).
Распределитель тормозного усилия. Индикатор также загорается в момент включения системы зажигания и деактивируется при запуске силовой установки.
Износ колодок тормозных узлов. «Поприветствует» водителя при достижении накладками минимальной толщины.
Символ АБС. Светится во время поломки компонентов системы препятствия блокировке тормозов. Аналогично предыдущим символам активируется и гаснет. Его цвет также оранжевый.
Индикатор мотора. Включение зажигания LADA Kalina заставляет эту сигнальную лампу «вспыхнуть» оранжевым цветом, а пуск мотора переводит ее в неактивное состояние.

Пожалуй, это и есть полное описание значков.

Основные датчики панели приборов

Стандартный щиток приборов

Тахометр. Демонстрирует частоту вращения коленвала двигателя.
Спидометр. Показывает скорость движения машины в реальном времени.
Датчик уровня топлива. Указывает на количество топлива, находящегося в запасе. Если его объем в бензобаке меньше допустимого (стрелка находится в аварийной зоне красного цвета), на панели загорается оранжевая лампочка, показывая тем самым, что бензина осталось около 5 л.
Датчик температуры жидкости охлаждения. Необходимо следить за стрелкой прибора. При перегревании жидкости она окажется в красной зоне. Это означает, что температура охлаждающего вещества составляет более 115 ° С, что недопустимо.
Сигнализатор уровня топлива. Подает прерывистый звуковой сигнал о необходимости дозаправки.
Указатели левого и правого поворотов. Это стрелки, которые мигают зеленым светом, показывая направление поворота автомобиля.
Кнопка сброса показателя пробега за сутки.
Аварийка. При выборе данного режима сигнализатор мигает красным светом. При этом также мигают габаритные огни. Используется в аварийных ситуациях и при различных поломках автомобиля, предупреждая о проблемах других участников дорожного движения.
Сигнализатор электроусилителя руля. Имеет оранжевый индикатор. Чем больше повернуты колеса при запуске автомобиля, тем дольше он не погаснет.
Дальний свет. Лампочка синего цвета. Загорается при включении фар дальнего света.
Стояночный тормоз. При выключении ручника загорается лампочка красного цвета.
Аварийное давление масла. Этот индикатор должен загореться, когда включается зажигание, и погаснуть после того, как автомобиль завелся. Цвет — красный.
Габариты. Индикатор горит зеленым светом при включении габаритных огней.
Сигнализатор аэрбега. Он должен загореться, как только включено зажигание, и погаснуть, когда автомобиль завелся. Цвет индикатора — оранжевый.
Иммобилизатор. Индикатор оранжевого цвета. Показывает состояние иммобилизатора, режим охраны автомобиля.

Элегантная торпеда Калины 2

Жидкокристаллический индикатор компьютера. В верхней строчке отображается суточный пробег. В нижней — температура снаружи, время, средний расход бензина и другие показатели.

Сигнализатор ремней безопасности. При непристегнутых ремнях загорается индикатор красного цвета и подается прерывистый звуковой сигнал.Сигнализатор АКБ. Должен загореться при включении зажигания и погаснуть после того, как автомобиль завелся. Цвет индикатора — красный.Сигнализатор минимальной величины тормозной жидкости. Должен загореться, как только включается зажигание, и погаснуть, когда автомобиль завелся. Цвет индикатора — красный.Сигнализатор неисправности электронного распределения тормозных сил. Должен загореться красным светом при включении зажигания и погаснуть после того, как автомобиль завелся.Сигнализатор износа тормозных колодок.Сигнализатор неисправности антиблокировочной системы колес. Должен загореться при включении зажигания и погаснуть после того, как автомобиль завелся. Цвет индикатора — оранжевый.Сигнализатор двигателя. Загорается, как только включается зажигание, и гаснет, когда автомобиль завелся. Цвет — оранжевый.
