Как заменить главный цилиндр сцепления на ВАЗ 2107 самостоятельно

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.

ДИАГНОСТИКА НЕИСПРАВНОСТИ

Выявление причин неисправности привода сцепления начинается с наружного осмотра и проверки главного и рабочего цилиндра. Основная причина неисправностей данных узлов в большинстве случаев это износ резиновых манжет и выработка на стенках механизма. Главный и рабочий привод в таком случае подлежит безусловной замене, попытки его ремонта редко дают положительный результат.

ДЕМОНТАЖ ГИДРОПРИВОДА

Для выполнения операции нам потребуется:

емкость для эксплуатационной жидкости и шприц большого объема.
набор гаечных ключей и головок;
отвертка и пассатижи.

Порядок выполнения работ следующий:

Из расширительного бачка главного цилиндра автомобиля ВАЗ 2107 откачивается тормозная жидкость при помощи шприца. От привода отстыковывается резиновая трубка из нее тоже вливаются остатки в подготовленную емкость. При попадании жидкости на лакокрасочные поверхности их необходимо протереть влажной тряпкой.
При помощи рожкового ключа на «10» выкручиваем штуцер трубопровода, соединяющего главный и рабочий гидроприводы.
При помощи головки на «13» и переходника-удлинителя откручиваем гайки, удерживающие узел на щите моторного отсека.
Для снятия главного цилиндра со шпилек достаточно нажать на педаль сцепления, это сдвинет его с места, после чего можно вытащить его руками.

Работы по снятию узла завершены, и можно приступать к установке запасной части.

МОНТАЖ ГИДРОПРИВОДА

Замена механизма предполагает приобретение его в розничной сети или через интернет. Работа по установке выполняется в такой последовательности:

Главный цилиндр сцепления автомобиля ВАЗ 2107 надевается на шпильки и продвигается до упора в основание.
На крепеж наворачиваются гайки и затягиваются гаечным ключом на «13».
В основной цилиндр вкручивается штуцерная гайка трубопровода, проложенного до рабочего гидропривода.
Резиновая трубка стыкуется к пластиковому соединительному элементу и закрепляется хомутом.
В расширительный бачок заливается тормозная жидкость, которая по трубкам попадает в основной и рабочий цилиндр привода сцепления. Замена жидкости в системе обязательна из-за продуктов износа.

По завершении монтажа деталей необходимо провести осмотр и проверить затяжку гаек. Замена основного или рабочего привода сцепления автомобиля ВАЗ 2107 заканчивается прокачкой системы.

Источники

7vaz.ru/remont/glavnyj-cilindr-sceplenija.html
masteravaza.ru/transmisiya-sceplenie/remont-scepleniya-transmisiya-sceplenie/vaz-2107-remont-scepleniya-67
zen.yandex.ru/media/vaganov/zamena-rabochego-cilindra-scepleniia-vaz2107-svoimi-rukami-5c8507d692cc5e00b42abc29
zen.yandex.ru/media/vaganov/zamena-glavnogo-cilindra-scepleniia-vaz2107-5cba18e470da470224cb6ba5?utm_source=serp
drive2.ru/c/509489775007236498/
umper.guru/klassicheskie-modeli-vaz/stseplenie/glavnyiy-tsilindr-stsepleniya-vaz-2107.html

Выбор сцепление

При покупке нового комплекта сцепления для ВАЗ 2107 специалисты рекомендуют руководствоваться следующими критериями. При оценке ведомого диска:

поверхность накладок должна быть гладкой и однородной, без задиров, трещин и сколов;
все заклёпки на диске должны быть одинакового размера и находиться на равном расстоянии друг от друга;
на диске не должно быть масляных пятен;
в местах крепления накладок и пружин не должно быть люфта;
на изделии тем или иным способом должен быть нанесён фирменный логотип производителя.

При выборе корзины следует обратить внимание на следующие моменты:

кожух должен быть штампованным, без срезов и царапин;
поверхность диска должна быть ровной и однородной, без трещин и сколов;
клёпки должны быть одинаковыми и прочными.

Наиболее популярными являются следующие бренды.

Valeo (Франция), специализирующийся на производстве элементов тормозной системы превосходного качества. Характерными особенностями сцепления Valeo является мягкая работа с чётким моментом включения, надёжность, высокий ресурс (более 150 тыс. км пробега). Однако и стоит такое сцепление недёшево.

К выбору сцепления следует подходить комплексно и сделать выбор после осмотра изделия и советов специалистов.

Классическая пошаговая инструкция по замене сцепления ВАЗ-2107

В разных блогах можно встретить предложения народных умельцев по быстрой замене сцепления на ВАЗ-2107, но специалисты не рекомендуют проводить эксперименты. Машина – конструкция со сложным устройством, поэтому манипуляции, не соответствующие традиционной общепринятой технологии ремонтных работ, могут привести к поломке других деталей.

В заводском механизме ВАЗ-2107 обустроен карбюратор, инжектором оборудуют автомобиль самостоятельно. Инструкция по замене сцепления ВАЗ-2107 карбюратор состоит из таких последовательных этапов:

Найдите на АКБ клеммы и аккуратно достаньте их. Оставлять компоненты на своем месте нельзя, иначе это может стать причиной замыкания.
Отложите в сторону коврики и другие покрытия, находящиеся в салоне машины на полу, возле рычага коробки передач. Отсоедините ручку переключения от трансмиссии. Сделать это несложно если знать небольшой секрет – придавите деталь вниз и, поддев отверткой с тонким наконечником белую втулку из пластмассы, вытащите ее наружу.
Примите положение под авто – ремонтные работы своими руками рекомендуется проводить, когда автомобиль загнан на смотровую яму или поднят на эстакаду.
Оцените состояние снимаемых узлов, насколько они изношены, есть ли дефекты и повреждения, сколы, трещины

Уделите особое внимание главному цилиндру сцепления, она тоже может выйти из строя, но бывает достаточно всего лишь поставить новый тросик сцепления.
Открутите от резонатора выхлопную трубу. Отсоедините от кожуха коробки передач ВАЗ-2107 рабочий цилиндр механизма сцепления

Не стоит идти простым путем, извлекая шланг, посредством которого подается охлаждающая жидкость, в итоге в систему проникнет воздух и закончится все обязательным проведением прокачки.
Снимите с крепежей КПП кардан, выкрутите гайки и болты, которые фиксируют проводку.
Избавьтесь от 2 нижних гаек, закрепляющих трансмиссию на блоке двигателя. То же самое проделайте с болтами, фиксирующими к коробке передач стартер.
Наконец, можно снять КПП, лучше если рядом есть помощник. Потяните коробку слегка на себя, но не переусердствуйте, работу нужно делать аккуратно.
Снимите корзину сцепления. Если необходимо заменить диск, запомните, какой стороной он должен прилегать к поверхности.
После того как устройство полностью разобрано, приступайте к монтажу новых составляющих. Если деталь сильно изношена, но еще не разваливается, все равно нужно заменить ее, не продешевите, пытаясь сэкономить лишние 200 рублей.
Если на корзине изломались усики, ваша задача – приклепать новые. Износ всегда происходит изнутри, поэтому тщательно исследуйте внутреннее пространство. Состояние диска принято проверять, ориентируясь на геометрические параметры, заявленные в инструкции по применению ВАЗ-2107.
Сборка осуществляется согласно обратному порядку этой инструкции. Фиксируя болты и гайки, отдавайте предпочтение плотным и надежным соединениям. Для лучшего результата наносите на болты и гайки трансмиссионное масло или нигрол. Обычное масло нельзя применять ни в коем случае, оно быстро выгорает и открутить крепежи впоследствии будет нереально.

Как выглядит замена сцепления ВАЗ-2107 своими руками, показано в пошаговой видеоинструкции:

К сожалению, в последнее время довольно сложно найти хорошего мастера. На каждом втором СТО персонал ставит перед собой только одну задачу — нажива. Халатность и недостаток опыта приводят к низкому качеству выполняемых работ. К тому же услуги хороших специалистов стоят приличных денег. Самостоятельный ремонт позволяет не только немного сэкономить на услугах, но и хорошо провести время, занимаясь интересным делом. Стоит заметить что, не обладая навыками и знаниями конструкции транспорта, выполнять ремонтные работы не рекомендуется. В данной статье мы поговорим о том, как проводится замена сцепления ВАЗ-2107, а также рассмотрим, как самостоятельно выполнить диагностику этого узла.

Замена шланга

Шланги сцепления довольно часто выходят из строя, что приводит к потере жидкости, находящейся в гидроприводе. Все это мешает нормально переключать передачи.

Признаки неисправности шланга таковы:

автомобиль после полного выжима педали трясет;
на концах трубки все время проступают капли;
на месте стоянки остаются лужицы;
педаль, если ее отпустить, задерживается в нижнем положении.

Замену осуществляют следующим образом:

прежде всего, удалите из гидропривода всю жидкость;
далее демонтируйте крепления расширительного бачка и сдвиньте его;
отверните гайки, соединяющие шланг и трубку сцепления;
снимите скобу с кронштейна;
сбросьте торец шланга;
со стороны днища отсоедините его другой конец от рабочего цилиндра;
демонтируйте негодный элемент.

Далее остается только заменить его на новый. Все работы проводятся в обратной последовательности:

на цилиндр наживляется шланг;
второй его конец присоединяют к гидросистеме сцепления;
бак возвращается на место;
вливается свежая жидкость.

Как видим, замена сцепления на модели 2107 занятие хоть и хлопотное, но не слишком сложное. Вам потребуется новый узел и вполне обычный набор инструментов. В то же время помните – если уверенности в собственных силах нет, то лучше обратиться в сервисный центр. Так вы гарантированно избежите неприятностей и еще больших трат.

Замена сцепления ВАЗ 2107

Если машина начинает под нагрузками буксовать, при переключении скоростей слышны шумы, появилось дребезжание, движение начинается рывками или проваливается педаль, необходима замена сцепления ВАЗ 2107. Результативней и проще установить новый узел в сборе. Но при наличии практических знаний и навыков можно выполнить ремонт своими руками отдельных деталей и устройств. Чтобы понять, как починить, необходимо изучить конструкцию узла.

Необходимые запчасти

В зависимости от типа ремонта – замена главного цилиндра сцепления ВАЗ 2107, выжимного подшипника или всего узла, вам потребуются такие запчасти:

диск (артикул Y00200B или 2101-1601130);
цилиндр (артикул 2101-1602610-15);
выжимной подшипник (артикул CT 319);
пружина (артикул — 2108-1601-188);
болт (артикул 13825821);
сцепление (артикул 2101-1600010, 3000240001 или 2103-1601085);
заклепка (артикул — 2108-1601-295);
накладка фрикционная (артикул: 2109-1601-138-02 или 2109-1601-138);
муфта в сборе (артикул — 2110-1601-180).

Инструменты, которые потребуются в работе

Целесообразно сразу подготовить весь необходимый инструмент, что не отвлекаться от процесса:

домкрат;
комплект ключей;
пассатижи;
ступичный ключ;
отвертки;
оправка для снятия корзины;
набор головок;
ветошь.

Время работы зависит от того, что вы решили делать. Обычно это около 4 часов. Новичок проводится дольше. Но усилия не будут напрасными, поскольку в автосервисах обычная цена замены сцепления ВАЗ 2107 на 15.12.2018 года составляет 3 тысячи рублей.

Порядок операций

Для удобства работы машину нужно поставить на подъемник, на смотровую яму или на эстакаду. Если такое оборудование отсутствует, нужно поднять автомобиль домкратом. Для надежности – двумя. Не забудьте о безопасности и зафиксируйте колеса, можно воспользоваться ручным тормозом.

Далее выполняем последовательно такие действия:

Обесточиваем машину посредством отключения аккумуляторами клеммами минус.
Отсоединяем тросик спидометра от коробки передач, отсоединяем тросик сцепления, отключаем привод. Специалисты считают, что нужен демонтаж КПП, это разрешит проще менять сальники, ремонтировать картер, выполнять замену рабочего цилиндра сцепления ВАЗ 2107. Коробка передач имеет значительный вес, для ее снятия вам потребуется помощник.
Нужно ослабить крепежи стартера, для этого снимется корпус фильтра воздуха и гайки стартера.
В салоне полностью освобождаем доступ к ручке КПП, отключаем ручку от коробки, для этого ее нужно поддеть и вынуть втулку.

Последующие работы выполняются под машиной. Нужно демонтировать кардан, трубу выхлопа, все электрические провода и цилиндр.
Снимаем стартер, демонтируем или подвигаем КПП. Из коробки нужно слить рабочую жидкость, можно воспользоваться случаем и поменять ее.
Снимаем опору мотора и маховик, демонтируем сцепление с помощью оправки. Маховик целесообразно осмотреть на предмет дефектов, и заменить – при необходимости. Демонтируем корзину сцепления и диск.
Снимаем подшипник и очищаем рабочий вал от загрязнений. Устанавливаем на чистый вал подшипник с муфтой. При необходимости выполняется замена подшипника.

Если обнаружена течь требуется ремонт главного цилиндра сцепления ВАЗ 2107, преимущественно он заключается в замене резиновых уплотнителей. Это весьма сложная работа, требующая навыков и опыта.

Устанавливаем на маховике корзину и выполняем сборку в обратном порядке.

Смотрите ремонт сцепления ВАЗ 2107 своими руками на видео

Резюмируем

Практика показывает, что для замены цилиндра сцепления ВАЗ 2107 можно успешно использовать не только оригинал, но и его аналоги (артикул 2101-1602615-17, МБ01-1602610, А11.1602610, С1939 С3.1). В работах часто используют французские запчасти бренда Valeo, и немецких торговых марок Luk, Kraft и Sachs

Важно, что ваши усилия будут оправданы в любом случае, поскольку на неисправном авто не следует отправляться в дорогу, а цена работ по замене сцепления ВАЗ 2107 в автосервисе в срочном порядке достигает 5 тысячи рублей

Ремонт КПП

При обнаружении одной из неисправностей коробку следует отремонтировать, чтобы предотвратить ее полный выход из строя.

Перед ремонтом надо подготовить место, инструмент, промывочную жидкость, лучше керосин, ветошь, коробочки для мелких деталей.

Снятие КПП лучше проводить на эстакаде или яме.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

молоток;
мощная отвертка;
две простые плоские отвертки и одна крестообразная;
головки на 13 мм и 17 мм с удлинителем;
торцовые ключи на 10 мм и 19 мм;
пинцет;
набор гаечных ключей;
обтирка или ветошь;
емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

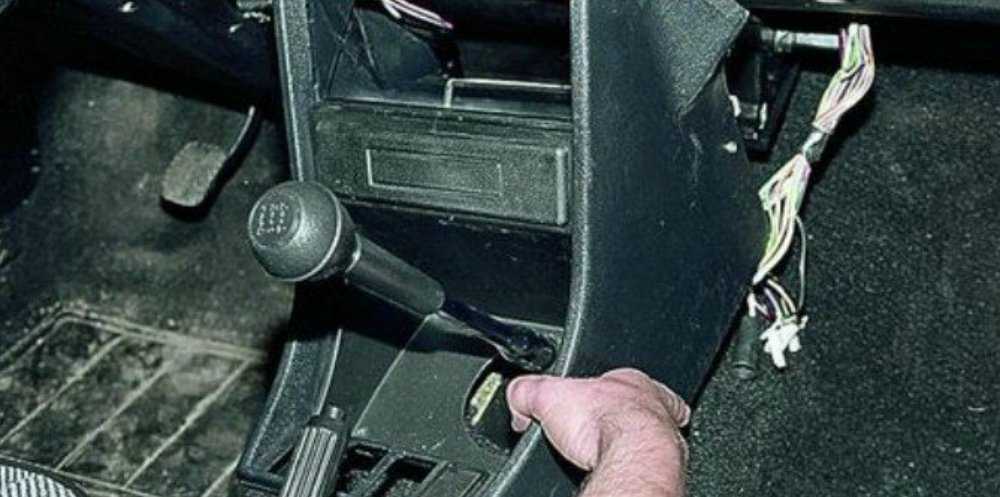

снять панель радиоприемника;

демонтировать рычаг коробки;

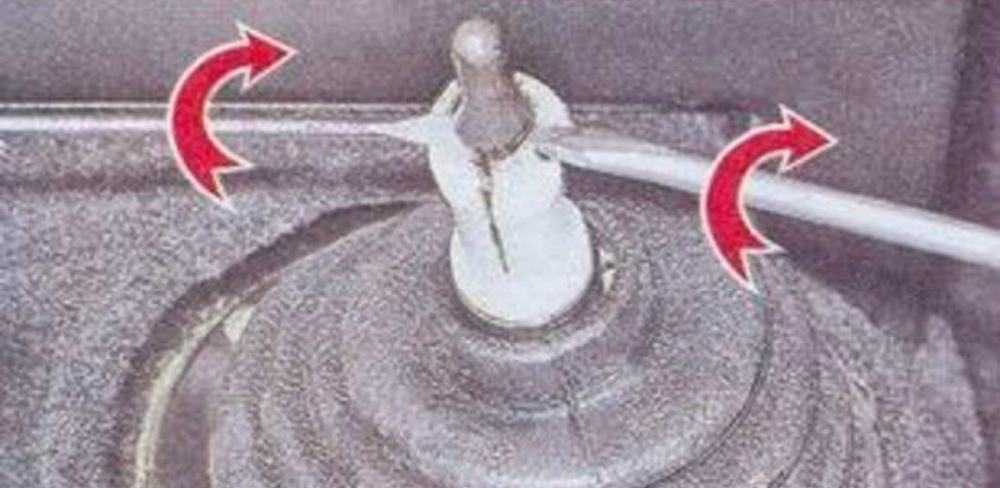

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

отсоединить электрические провода от коробки и от стартера;
снять стартер;

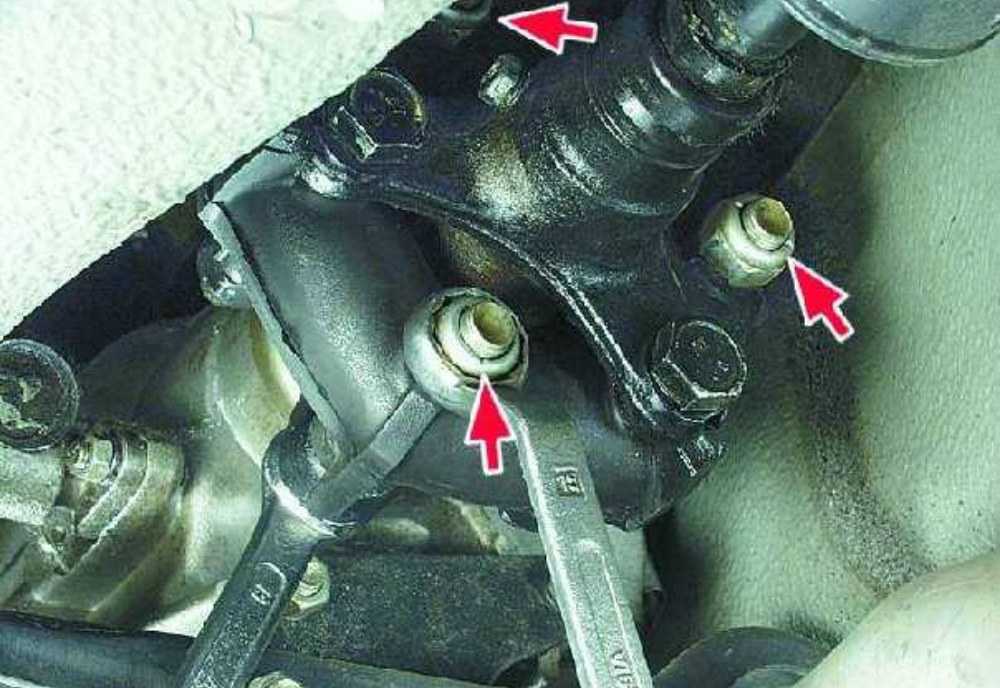

отсоединить карданный вал, разобрав эластичную муфту;

отсоединить привод спидометра;

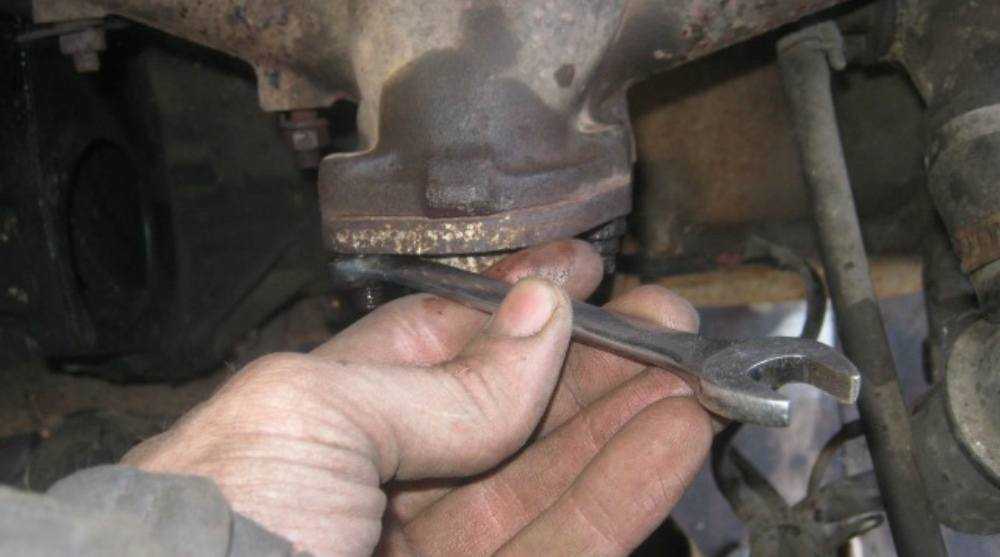

отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

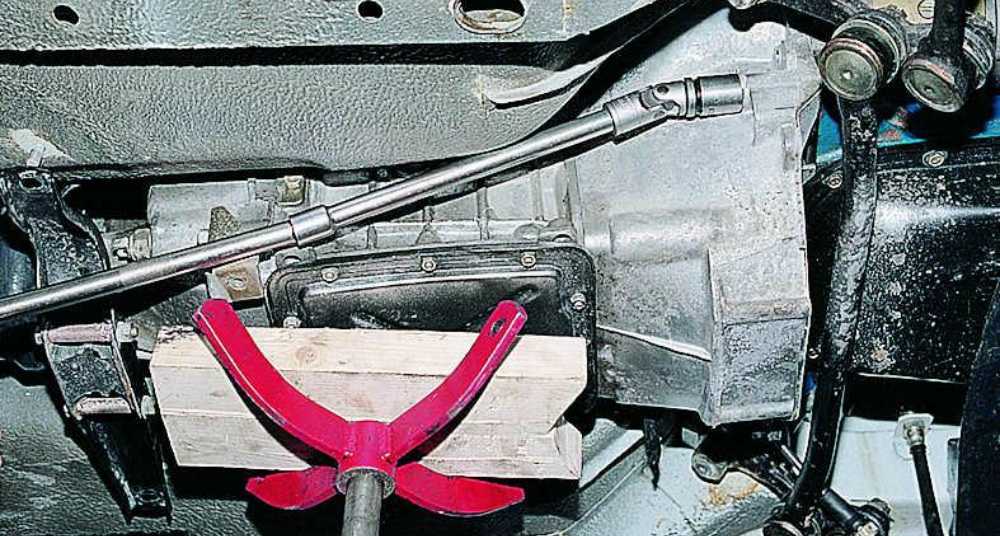

поставить опору под коробку;

торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
вставить отвертку между картером и блоком, отжать картер от блока;

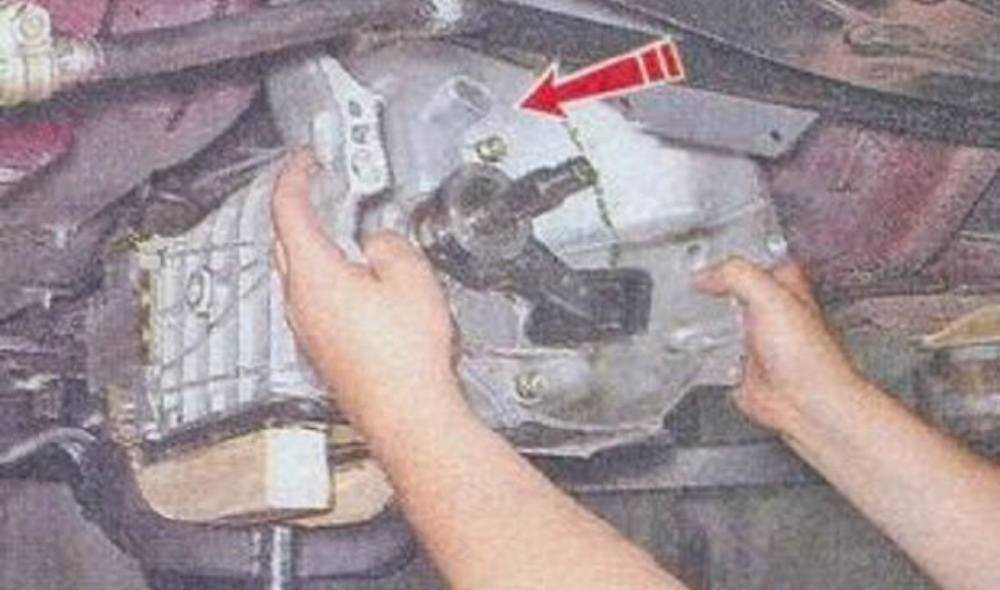

снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

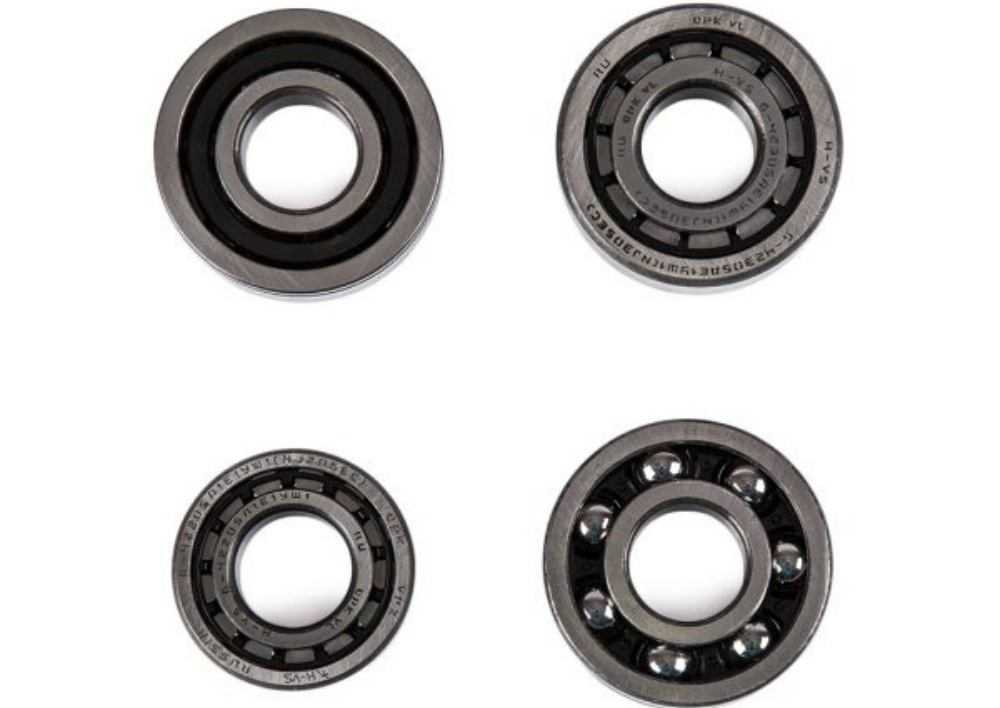

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Замена главного и рабочего цилиндра

Главный цилиндр создает давление в гидросистеме, передавая усилие от толкателя педали на шток рабочего цилиндра. Служит он долго, и замены чаще требует ремкомплект, а не сам цилиндр.
Рабочий цилиндр служит для передачи усилия на толкатель вилки сцепления. Гидравлическая жидкость от главного цилиндра давит на поршень в рабочем цилиндре и приводит в действие вилку.

Их неисправности проявляются провалами или тугим ходом педали сцепления, затрудненной работой КПП (передачи переключаются с хрустом, вибрацией). Визуально проблему с главным или рабочим цилиндром видно по потекам жидкости.

Замену цилиндра сцепления делают если пострадало «зеркало» цилиндра или другие его элементы, что случается достаточно редко. Намного чаще изнашиваются сменные детали, и тогда можно просто поставить новый ремкомплект.

Замена главного цилиндра, видео

Главный цилиндр находится рядом с вакуумным усилителем тормозов, снизу от бачка тормозной системы. Демонтаж его делается в следующем порядке:

Откачать жидкость из расширительного бачка цилиндра (резиновой грушей или шприцем со шлангом);
Когда в расширительном бачке не останется жидкости, снять его с цилиндра (отсоединить резиновый крепеж);
Отвернуть гайку, которая крепит трубопровод к цилиндру, шланг трубопровод в сторону;
Ослабить хомут, которым шланг крепится к цилиндру, снять шланг;
Вывернуть гайки, которые крепят цилиндр, снять его, вылить оставшуюся жидкость.

После демонтажа нужно осмотреть цилиндр на предмет износа металлических частей, резиновых прокладок. При необходимости заменить ремкомплект или поставить новый цилиндр. Установка делается в обратном порядке.

Замена рабочего цилиндра, видео.

Рабочий цилиндр расположен рядом с КПП, на картере сцепления. Доступ к нему есть и снизу, и со стороны моторного отсека. Порядок демонтажа:

Ослабить гайку, которой к цилиндру крепится шланг. Гайку полностью не снимать, шланг не отсоединять;
Плоскогубцами снять оттяжную пружину;
Плоскогубцами разогнуть и снять ограничительный шплинт из толкателя;
Вывернуть болты, которыми цилиндр крепится к картеру сцепления;
Снять скобу, которая крепилась к цилиндру этими болтами и к которой крепилась оттяжная пружина;
Снять цилиндр, выдвинув толкатель из отверстия в вилке сцепления;
Вот теперь можно полностью отвернуть гайку и снять шланг с цилиндра.
Как и в случае с главным цилиндром, установка производится в обратном порядке.

Зачастую проблемы с приводом обусловлены некачественной гидравлической жидкостью

При работе обратите внимание на ее цвет и консистенцию. Нередко в жидкости накапливаются продукты износа, и они начинают работать как абразив

Как поменять сцепление

Пробуксовка сцепления говорит о том, что его нужно поменять. Все этапы удобно проводить на эстакаде. При отсутствии подобной возможности берите домкрат, но обязательно подведите под авто защитные упоры.

Чтобы заменить рассматриваемый узел, приготовьте:

плоскогубцы;
ветошь;
монтировку;
оправку;
набор ключей и отверток.

Вовсе не обязательно полностью снимать коробку передач, поменять сцепление нетрудно и без этого. Ее достаточно сдвинуть в сторону так, чтобы вал выдвинулся из корзины. Тем не менее для собственного удобства КПП лучше демонтировать. Это, кстати, позволит по ходу дела выполнить осмотр сальников и картера.

Производим замену

Новый ДС для ВАЗ 2107

Когда же нужно менять ДС? Это может понадобиться в нескольких случаях:

вы заметили, что педаль сцепления включается или выключается не полностью;
система сцепки работает некорректно: при переключении скоростей есть значительные рывки;
при выжимании педали вы слышите новые шумы.

Процесс замены ДС подразумевает демонтаж коробки передач. Однако у нас есть вариант попроще. Мы рассмотрим процесс смены компонента сцепления без снятия КПП.

Что понадобится?

Подготовьте все, что вам может понадобиться в процессе ремонта, а именно:

набор гаечных ключей;
монтировка или ломик;
домкрат;
ветошь;
немного бензина;
оправка для отцентровки диска.

Тряпки и бензин понадобятся нам для того, чтобы смазать ДС, а оправка — для его отцентровки. Стоит она не дорого и продается в любом автомобильном магазине. При замене ДС этот момент очень важен, так как новый элемент в обязательном порядке требует центровки. Собрав все необходимое, можно приступать к выполнению работ.

Инструкция по замене

Если вы решили самостоятельно заменить ДС, то вам понадобится помощь еще одного человека. Вам нужно заехать на яму или эстакаду, иначе ремонт выполнить не удастся.

Перед тем, как приступить к замене ДС, нужно отсоединить карданный вал. Для этого демонтируйте с колес тормозные барабаны и колодки. Возьмите гаечный ключ на «12» и отвинтите крепления полуосей, а затем вытяните их.
Перед откручиванием винтов крепления положения фланца кардана и редуктора необходимо отметить. Это делается для того, чтобы в результате последующей сборки сохранялось их прежнее положение в целях предотвращения дисбаланса. Итак, открутите болты и отсоедините карданный вал.
Теперь вам нужно отключить контакты проводов от датчика, включающего свет фар заднего хода при реверсивном движении.
На головке блока цилиндров находится кожух механизма сцепления — их нужно открутить при помощи гаечного ключа, а кожух — демонтировать. Кроме того, нужно снять траверсу днища кузова автомобиля.
Теперь возьмите ключ-головку на 13 и отвинтите им два болта, на которых держится подушка коробки переключения скоростей. Снимите эту подушку.
Далее, возьмите ломик или монтировку и отодвиньте силовой агрегат КПП в сторону, противоположную мотору. Здесь вам понадобится помощь еще одного человека, так как агрегат необходимо двигать очень аккуратно, это может вызвать некоторые затруднения. Делайте это до тех пор, пока рычаг переключения скоростей не будет находиться возле заднего края отверстия в днище транспортного средства.
В результате должно выйти так, что трансмиссионный узел вашего автомобиля ВАЗ 2107 будет находиться на приемной тубе. Здесь вам понадобится домкрат, который будет выполнять роль опоры. Его нужно подставить под коробку передач, чтобы она не соскользнула и не провисла на проводах, тем самым обезопасив агрегат от повреждений.
Далее, нужно демонтировать корзину сцепления с маховика мотора ВАЗ. Чтобы сделать это, необходимо взять ломик или монтировку, и с ее помощью зафиксировать на месте маховик. Когда это сделано, при помощи гаечного ключа на «13» отвинтите по очереди болты крепежа корзины.
Сделав это, аккуратно отведите ломиком корзину в сторону и выньте ДС, который необходимо заменить. Запомните, какой стороной установлен элемент, чтобы поставить его так, как нужно.
На этом демонтаж ДС можно считать завершенным. Возьмите новый диск и установите его на место старого. Перед монтажом элемента его нужно протереть чистой тряпкой, которую предварительно следует смочить в бензине. Всю последующую сборку необходимо проводить в обратной последовательности. При надобности замените другие элементы системы.

Важно: не забудьте произвести центровку диска, когда он уже установлен. Для этого воспользуйтесь специальной оправкой

Если ДС установлен правильно на механизме, то оправка будет свободно входить и выходить из подшипника, когда болты крепления корзины затянуты. Не забудьте также покрыть тонким слоем смазки шлицы первичного вала КПП. Не забудьте также отрегулировать свободный ход педали.
