Дмрв ваз 2110: как проверить, признаки неисправности

Чистка датчика массового расхода воздуха (ДМРВ) на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Датчик массового расхода воздуха — в сокращённом виде его называют просто ДМРВ, это очень важный и нужный датчик в системе, потому что благодаря нему контроллер (Его ещё называют мозги) понимает сколько в тот или иной момент подано воздуха в цилиндр и в связи с этим корректирует подачу топлива в автомобиль, тем самым машина работает ровно и без перебоев, но любой из датчик пачкается или постепенно выходит из строя, то же самое и с датчиком расхода воздуха случается, на нём есть платиновые нити или как их ещё называют платиновые спирали, при их загрязнение датчик начинает неправильно считывать воздух который идёт в цилиндры и в связи с этим автомобиль начинает в прямом смысле этого слова тупить, он плохо разгоняется, у него плавают обороты и он потребляет бензин больше обычного, в этом случае есть два выхода либо же менять датчик на новый, либо же попробовать очистить старый по какому из путей вы пойдёте решать только вам, но чистка датчика действительно в некоторых случаях даёт очень даже положительные результаты но не всегда.

Примечание! Для того чтобы произвести очистку датчика от грязи, нужны будут специальные химические средства: К ним относиться жидкость для чисти карбюратора, но только при выборе данной жидкости будьте осторожны потому что купив слишком сильную жидкость (Имеется ввиду разъедающую сильно грязь), можно повредить сам датчик так как он не предназначен для такого, более подробно о том как выбрать жидкость смотрите в видео-ролике в самом конце статьи! (Кстати для чисти датчика запаситесь так же набором различных гаечных ключей, так же если есть возможность запаситесь воротком с накидными головками и пассатижами)

Где находится датчик массового расхода воздуха? Он находиться сразу после того как корпус воздухофильтра заканчивается и он сразу же за ним установлен, чтобы вы могли более подробно его местонахождение понять, откройте капот у автомобиля и найдите там сперва сам корпус внутри которого находиться воздухофильтр (Для наглядности корпус указан синей стрелкой) и после его нахождения, вы можете сразу же взглянуть на сам датчик который на фото указан красной стрелкой, его то вам и нужно будет снять для чистки.

Признаки неисправности инжектора ваз 2110

Признаки неисправности инжектора ваз 2110 прежде всего проявляются на некорректной работе. Но не смотря, что ЛАДА стой автомобиль. К сожалению встречаются проблемы, что довольно сложно определить без компьютерной диагностики. Но об этом мы поговорим позже. Ниже приведены примеры недочетов в работе автомобиля:

Загорелся и индикатор «check engine» на приборной панели;
Не устойчиво работает двигатель;
Заметно снижается мощность;
Повышенный расход бензина;
Тяжело запустить или вообще не возможно.

Признаки неисправности инжектора ваз 2110. Загорелся и индикатор «check engine»

Загорелся индикатор «check engine» на приборке. Самая распространенная проблема, но к сожалению не всегда она связана с поломкой. Так как не надо забывать, что это автоваз и в нем может быть все что угодно. Во-первых, это может быть простой сбой в программе, что не влияет на работу. У меня бывали моменты, когда индикатор загорался и через некоторое время погасал. Первое время я на панике ехал на сервис, но ошибок не находили. Так как все исправно работало.

Но если же помимо индикатора «check engine» на приборке, вы чувствуете явные отклонения. Придется сделать диагностику, чтобы выявить причину поломки, но даже здесь может быть подвох. Так как большинство специалистов не рекомендуют самостоятельно влезать в структуру, из-за ее сложности. Но сами выявить проблему не могут. К примеру ситуация, когда не одна станция технического обслуживания не могла найти причину. Ссылаясь на брак детали. Которую я менял по два раза на дню, покупая новую. И только один мужик в гаражах, нашел обрыв проводки. На что никто не обращал внимания.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь — это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

Симптомы неисправности ДМРВ на ВАЗ-2110

Теперь про симптомы неисправности ДМРВ. Нужно понимать, что однозначно обвинять ДМРВ можно только после точной компьютерной диагностики системы управления двигателем. Даже бортовой компьютер может запросто ошибаться. Однако мы постараемся выявить поломку без привлечения специалистов.

Симптомы неисправности датчика могут совпадать с симптомами других неисправностей:

Повышенные или плавающие обороты на холостом ходу.
Невозможно отрегулировать уровень СО на холостых.
Двигатель глохнет сразу после запуска, обороты поддерживаются только при открытой дроссельной заслонке.
Повышенный расход горючего.
Загорается лампа Check Engine.
Провалы при изменении частоты оборотов, потеря мощности и динамики.

Симптомы, как видим, стандартные для любой неисправности систем питания и зажигания. Значит, необходима более детальная проверка и сверка параметров с номинальными.

Проверка: параметры и совместимость

Датчик для контроллера Bosch М 7.9.7 – номер 0 280 212 116 по каталогу ВАЗ.

Сложность вычисления параметров и номиналов датчика заключается в том, что на ВАЗе в разное время и на разные двигатели устанавливали разные приборы с разными номиналами . Эти номиналы были прошиты в электронном блоке управления и если мы устанавливаем датчик другого типа (хотя визуально он может быть точно таким же), система управления уже будет работать некорректно. На десятки ставили датчики GM, Bosch, Siemens , отечественный датчик родом из Арзамаса или Саратова .

Тарировка у каждого из них разная. Только после 2004 года ВАЗ определился с типом датчика и его номиналами — это бошевский прибор типа HFM5 трёх модификаций:

первым был ДМРВ HFM5-4.7 , по бошевскому каталогу его номер 0 280 212 004, а по ВАЗовскому — 21083-1130010-01;
HFM5-4.7 с артикулом 0 280 212 037 (21083-1130010-10 по каталогу ВАЗ);
HFM5-CL , каталожный номер 0 280 212 116 или 21083-1130003-20 по ВАЗовской книжке.

Особенности

Делаем вывод — датчик подбирается не по количеству клапанов или объёму двигателя, а исключительно по версии прошивки и модели ЭБУ.

Бошевский датчик (21083-1130010-01) для контроллера Январь версии 5.1.

К примеру, для ЭБУ Bosch М7.9.7 необходимо применять бошевский ДМРВ 0 280 212 116, а для контроллера Январь версии 5.1 — только Bosch 21083-1130010-01. То есть, если даже с завода установлен датчик, не соответствующий прошивке ЭБУ, корректной работы мотора и нормального расхода топлива ждать не приходится. Кстати, нередки случаи, когда именно с завода были установлены датчики, не соответствующие версии прошивки. Поэтому первая проверка — на совместимость. А дальше берём мультиметр и в бой.

Как обманывают ДМРВ с помощью прошивки ЭБУ

Предыдущий способ хорош тем, что для его реализации не требуется сложного оборудования и кропотливой работы. Если вы смогли проверить мультиметром напряжение на выходе расходомера (значит, он у вас как минимум есть), и умеете держать в руках паяльник, установить резистор в разрыв провода не составит труда. Однако зависимость напряжения от массы воздушного потока нелинейная. И при открытии дроссельной заслонки, погрешность сигнала, скорректированного резистором в состоянии покоя, будет расти. Соответственно, топливно-воздушная смесь не будет идеальной.

Значит надо скорректировать тарировку ДМРВ в прошивке ЭБУ.

Устанавливаем на ноутбук специализированную тюнинг программу «ДМРВ Корректор».
Подключаем автомобильный сканер к разъему OBD-II, устанавливаем связь между ЭБУ и компьютером.
Корректируем напряжение АЦП ДМРВ в состоянии покоя (масса воздуха 0 кг/час) до требуемых 1 В.
Сохраняем изменения прошивки.

После проведенной тарировки, данные о массовом расходе воздуха будут корректными во всем диапазоне оборотов двигателя.

Основные неисправности

ДМРВ редко выходит из строя и требует ремонта, но важно знать, какие признаки его неисправности:

Увеличивается расход топлива. Это можно определить по бортовому компьютеру. При неисправности расходомера расход топлива увеличивается на литр и более.
Снижается мощность автомобиля.
Неравномерная работа силового агрегата. Автомобиль либо медленно разгоняется, либо слишком быстро набирает скорость.
Мотор не заводится или заводится не с первого раза.
Плавают холостые обороты.

Перечисленные признаки не обязательно свидетельствуют о поломке расходомера, причины могут быть в неисправности других устройств, что потребует их ремонта. Поэтому необходимо проверить исправность расходомера.

Какими бывают неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

черно-красный или розовый контакт — это подключение к управляющему модулю;
зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
серо-белый контакт — выходное напряжение;
желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
Бело-серый провод – выход напряжения датчиков.
Черно-розовый провод ведет к главному реле.
Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
при удовлетворительном состоянии — от 1,02 до 1,03 В;
ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
если напряжение превышает 1,05 В, ДМРВ требует замены.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

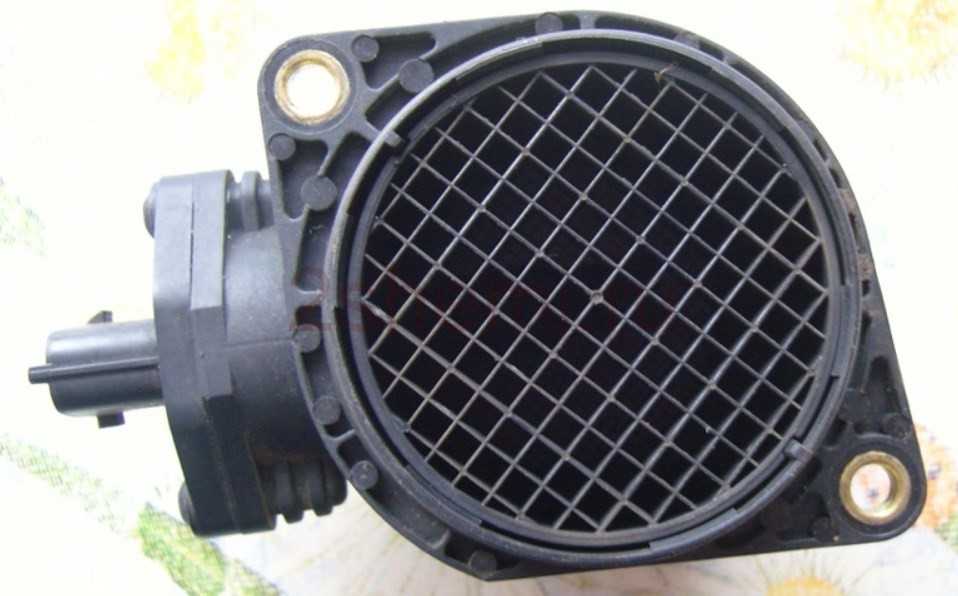

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Замена датчика — инструкция

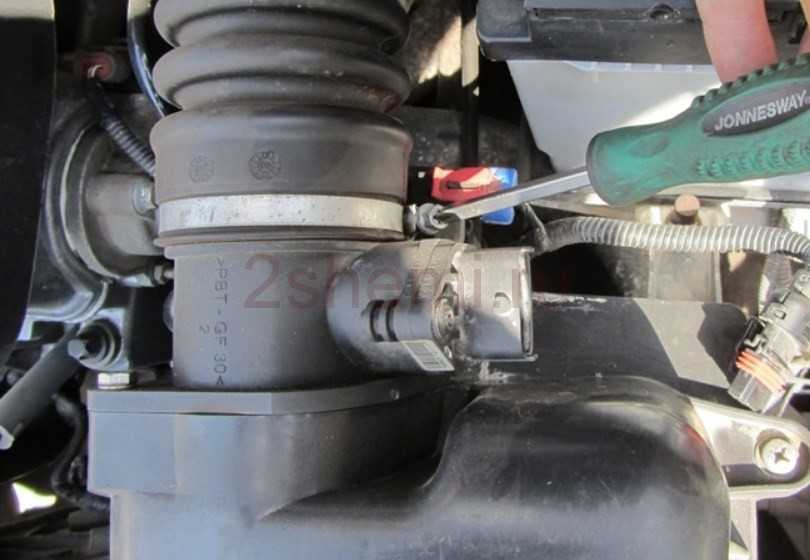

Отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем его и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки в автомобилях ВАЗ.

Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.

Далее откручиваем 2 винта датчика ключом на 10 и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.

Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени.

Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

На этом визуальная проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования в автосервисе. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания.

Реанимация испорченного ДМРВ успешна не более чем в 5% случаев. В крайнем случае можете промыть эфирной жидкостью для очистки матриц и оптики. Она испарается без следа. Убедившись, что в устройстве более нет пыли и мусора, можно, тщательно просушив его, установить на место. Иногда после такой нехитрой процедуры устройство заработает.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления. Замена нерабочего датчика проста и без проблем выполняется самостоятельно, только покупать нужно именно такой ДМРВ, который соответствует версии прошивки ЭБУ. Цена его в пределах 3000 рублей в зависимости от производителя.

К чему приводит поломка ДМРВ

Неисправный датчик массового расхода воздуха может привести к следующим проявлением работы автомобиля.

Не заводиться двигатель (это очень редко и на ВАЗовских автомобилях ДМРВ не способен так сильно повлиять на работу двигателя, более того если отключить его совсем то бортовой компьютер выставит значение по умолчанию)
Изменения работы на холостых оборотах они могут увеличиться или наоборот уменьшиться
Увеличение расхода топлива при снижении динамики разгоны. (неверные показания с ДМРВ мешают правильному приготовлению топливно-воздушной смеси).
Самый яркий сигнал неисправности это загорания индикатора Check Engine на приборной панели.

Вообщем следите за техническим состоянием вашего автомобиля и вовремя проводите все возможные плановые работы по предотвращению поломок двигателя включая своевременной замены масла, фильтра.

Особенности чистки регулятора

Как почистить регулятор путем промывки? В некоторых случаях очистка действительно помогает продлить срок службы расходомера, этот процесс можно назвать составляющей ремонта. Для очистки можно использовать специализированные средства, предназначенные для конкретно этой цели. Также можно применять и жидкость WD-40 либо средство для очистки карбюратора.

Как промыть расходомер своими руками:

Для начала необходимо демонтировать ДМРВ, подробнее об этом мы рассказали выше.
Когда устройство будет у вас в руках, при помощи очищающего средства нужно будет произвести промывку всех чувствительных компонентов регулятора. В частности, речь идет о проволочной сетке, термосенсоре, а также контактах. При очистке будете максимально внимательны и регулярно следите за уровнем давления струи из баллона. Учтите, что сама струя не должна быть слишком сильной, лучше всего держать баллон на расстоянии примерно 5-10 см от устройства.
Подождите несколько минут, после чего нанесите очистительное средство еще раз, опять немного подождите. Процедура очистки должна осуществляться несколько раз, но как показывает практика, обычно трех раз вполне достаточно для того, чтобы получить необходимый результат.
Затем, в медицинский шприц необходимо залить дистиллят со спиртом (найти можно в любой аптеке). При помощи шприца обработайте все чувствительные компоненты устройства, а также контакты, это позволит их тщательно очистить.

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
увеличился расход топлива, динамика разгона снизилась;
двигатель автомобиля не запускается;
на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ, прежде чем приступить к демонтажу датчика, необходимо убедится в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

открыв капот, отключить разъем ДМРВ;
завести двигатель автомобиля;
так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить с динамикой до отключения датчика;
если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный или розовый), заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
не заводя мотор, включить зажигание;
подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

напряжение 0,996-1,01 Вольт (датчик новый);
напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой, часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Проверка ДМРВ мультиметром

1. Проверяем напряжение на колодке ДМРВ:

Устанавливаем мультиметр в режим вольтметра.
Снимаем разъем с проводами от ДМРВ (отщелкиваем фиксатор).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к «массе» двигателя, а другой — к выводу №2 колодки (на колодке есть нумерация).
Замеряем напряжение на выводе №4 колодки.

Напряжение на выводе №2 должно быть не меньше 12 В, а на выводе №4 около 5 В. Если показания прибора отличаются, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ.

2. Проверяем ДМРВ Bosch на Лада Приора и Калина 1 (с артикулами: 0 280 218 004, 0 280 218 037, 0 280 218 116):

Устанавливаем мультиметр в режим вольтметра. (предел измерения 2 В).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к выводу №3, а другой — к выводу №1.

Сравните показания прибора с таблицей:

Напряжение, В	Состояние ДМРВ
0.996…1.01 В	Напряжение нового ДМРВ
1.01…1.02	Хорошее состояние датчика
1.02…1.03	Нормальное состояние датчика
1.03…1.04	Ресурс датчика подходит к концу
1.04…1.05	«Предсмертное» состояние, если негативных симптомов нет, то эксплуатируем дальше
1.05…и выше	Пора заменить датчик

Проверка ДМРВ также показана на видео:

Еще один способ проверить ДМРВ — заменить его на заведомо исправный.

А вы сталкивались с неисправностью ДМРВ? Если датчик массового расхода воздуха оказался исправным, а в работе двигателя наблюдаются проблемы, читайте «Почему троит, дергается, плохо тянет двигатель» и «Почему плавают обороты».

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Tensa, Kayna, Forta — новые названия LADA

Рулевое управление Лада Веста (устройство, отзывы)

Как активировать индикатор давления в шинах на панели на Lada Vesta

Что делать если сливают бензин на Ниве 4х4 (ВАЗ 2121, 2131)

Подведем итоги

Как видно, ДМРВ ВАЗ 2110 представляет собой достаточно важный компонент автомобиля в устройстве ЭСУД. Указанный датчик тесно взаимодействует с ЭБУ, определяет степень обогащения топливной смеси воздухом.

Вполне очевидно, что любые неполадки в работе датчика резко снизят эффективность работы двигателя. При этом подобрать и заменить датчик не сложно. Главное, правильно подобрать устройство и следовать приведенным выше инструкциям.

Напоследок отметим, что в случае загрязнения датчика, не обязательно сразу прибегать к замене. На начальном этапе проводят его чистку, а также обработку патрубков от скопившегося мусора, пыли и грязи, параллельно выполняют ревизию всех компонентов датчика. Однако если нет положительного результата, необходимо приобрести и заменить устройство.
