Как проверить и заменить датчик холла на ваз 2106: советы, фото и видео

Устройство

Назначение

Система зажигания автомобиля Нива 21213 предназначена для качественного воспламенения горючей смеси. В понятие качество входят следующие свойства:

Воспламенение в нужный момент;
Скорость вспышки;
Чёткая работа.

Возникновение искры на свече в нужное время обеспечивается за счёт синхронизации работы системы зажигания с углом поворота коленчатого вала автомобиля Нива 21213. Скорость возгорания топлива зависит от качественной искры и её положения в камере сгорания. Чем больше площадь контакта искры со смесью, тем быстрее она загорится. Под чёткой работой понимается бесперебойная подача напряжения на свечи зажигания и образование искры.

Элементы системы

Понимание принципа работы отдельных узлов поможет в поисках неисправности. От узла переходят к конкретной детали, которую заменяют на новую.

Все составляющие части можно разделить на несколько групп:

Формирование искры;
Распределение;
Синхронизация.

Зажигание Нива 21213 Возникновение искры происходит за счёт электрического пробоя промежутка между электродами свечи. Для этого напряжение на ней должно быть достаточным. В процессе создания этого напряжения участвует ряд элементов:

Коммутатор;
Катушка зажигания;
Высоковольтные провода;
Распределитель;
Свечи.

Высокое напряжение поступает на центральный контакт распределителя. Вращающийся бегунок раздаёт напряжение на свечу соответствующего цилиндра, в котором и происходит воспламенение. Синхронизация работы системы зажигания реализована посредством датчика Холла. Он подаёт импульсы на коммутатор, при этом отсутствует механический контакт, поэтому система зажигания 21213 является бесконтактной. Металлический экран, проходя через датчик Холла, создаёт импульс для коммутатора. Таким образом, происходит распознавание момента начала создания высокого напряжения. Экран механически связан с распределительным валом и вращается синхронно с ним. Итак, синхронизация осуществляется следующими элементами:

Вал распределителя с экраном;
Датчик Холла;
Коммутатор.

Схема электрооборудования Нива 21213 Кроме вышеуказанных элементов, система зажигания 21213 снабжена регуляторами угла опережения. Они изменяют угол при определённых условиях. Происходит коррекция работы двигателя. Это нужно для того, чтобы обеспечить оптимальные обороты при разной нагрузке. Вакуумный регулятор срабатывает от разрежения в диффузоре карбюратора, это зависит от положения дроссельной заслонки и оборотов двигателя. Центробежный регулятор изменяет угол в зависимости от оборотов. Его действие основано на центростремительном ускорении, чем оно больше, тем на больший угол будет опережение.

Признаки неисправности датчика Холла

Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя.

Вот несколько самых распространенных симптомов:

Мотор плохо заводится или не запускается вообще.
На холостом ходу в работе двигателя появляются перебои и рывки.
Машина может дергаться при движении на повышенных оборотах.
Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

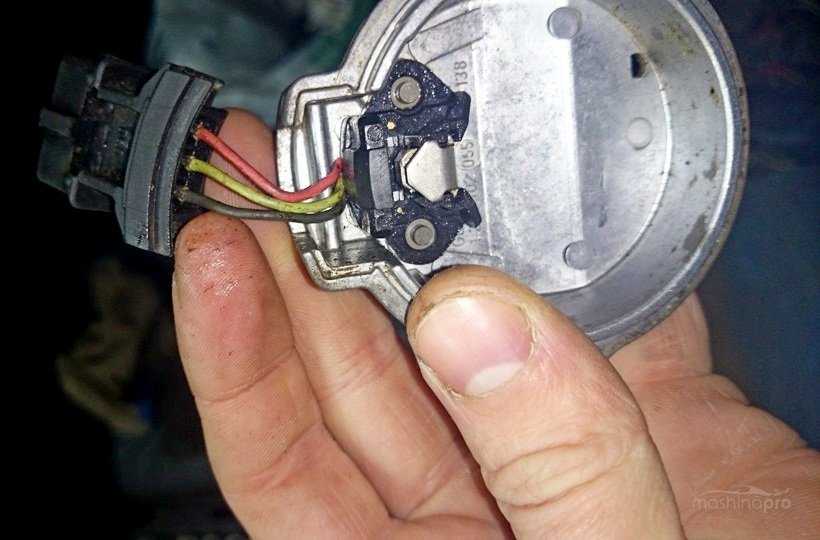

Замена датчика Холла

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю.

Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.

Обычно замена датчика Холла состоит из нескольких этапов:

Прежде всего, трамблер снимается с машины.
Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
При наличии фиксаторов и стопоров, их также следует извлечь.
Вал вытаскивают из трамблера.
Осталось отсоединить клеммы датчика Холла и открутить его.
Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
Новый датчик Холла устанавливается в обратной последовательности.

Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Признаки неисправности

Даже высококачественный датчик Холла на ВАЗ 2101–2107 (карбюратор или инжектор) рано или поздно способен выйти из строя. Определить неисправность можно по нестандартному поведению двигателя. Вот 6 главных симптомов расстройства ДХ:

Мотор глохнет.
Теряется мощность.
В движении ощущаются рывки (провалы).
Плавают или пропадают холостые обороты.
Двигатель заводится с трудом или совсем не запускается.
Работают 3 свечки и слышны хлопки в системе выпуска ОГ.

Перечисленные признаки чаще всего указывают на дефект работы датчика Холла, но иногда причиной нестабильной работы могут стать другие факторы.

Как проверить

Если ваш автомобиль с электронным блоком управления (ЭБУ), то можно сделать диагностику через приложение на смартфоне (например, ELM327 ВАЗ для Android). Программа покажет, есть пропуск искры или нет. В других случаях рекомендуется проехать в автомастерскую, где систему проверят мультиметром (тестером). Иногда достаточно просто пошевелить разъём, и проблема исчезает.

Проверка датчика Холла на ВАЗ 2107 тремя народными способами:

Взять исправный ДХ с аналогичной машины приятеля.
Измерить выходное напряжение тестером, оно должно быть 0.4–11 вольт.
Проимитировать работу исправного датчика Холла.

Последний метод более подробно выглядит так. Снимаем трёхштекерную колодку с ДХ. Вынимаем из крышки трамблёра центральный провод и размещаем его в нескольких миллиметрах от массы. Включаем зажигание.

Куском оголённого с двух сторон провода замыкаем клеммы зеленого (сигнального) и черного (минусового) проводов. В момент перемыкания, между снятым из трамблёра центральным проводом и массой может проскочить искра. Если она появилась, то значит ДХ неисправен (если нет, то причина поломки в коммутаторе или катушке).

Почему выходит из строя датчик Холла

Повреждение
сенсора может проявляться разными симптомами — даже профессионалу порой бывает
непросто определить точную причину. Вот какие признаки говорят о поломке
датчика:

мотор плохо заводится;
холостой ход с постоянными
перебоями;
на высоких оборотах
автомобиль дергается;
искра на свечах пропадает;
двигатель
внезапно глохнет.

Главная
причина выхода этой детали из строя банальна — накопилась грязь. Как только это
происходит, ДХ сигнализирует моментально. С машиной начинают происходить «чудеса».
Однако винить этот прибор во всех бедах неправильно — нужна доскональная
проверка.

Исчезновение искры — главный симптом
неисправности ДХ.

Распространенная
причина неисправности — отсутствие контакта в проводке. Всего в приборе 3
контакта — соединяющий его с массой, с плюсом, с коммутатором. Один из
контактов мог окислиться, из-за чего и разорвалась электрическая цепь.

Наконец,
провод может просто оборваться или переломиться. Это происходит из-за того, что
вакуумный корректор зажигания смещает площадку, на которой размещен ДХ, сдвигая
угол зажигания. Во избежание такой напасти проводку нужно закрепить так, чтобы
она изгибалась петлей.

Если
высоковольтная проводка в машине изношена и пролегает рядом с проводами
сенсора, возможен пробой высокого напряжения. Часто пробои возникают при
влажной погоде, при заезде колесом в глубокую лужу.

Провода датчика должны быть удалены от остальной
проводки. А еще проводку нужно как можно чаще менять — хотя бы раз в 2 года.

Поломка
может возникнуть из-за перезарядки генератора аккумуляторной батареи — когда ДХ
испытал слишком сильную нагрузку и на входе коммутатора сгорела одна из
деталей.

Признаки неисправности датчика Холла

Вот несколько самых распространенных симптомов:

Мотор плохо заводится или не запускается вообще.
На холостом ходу в работе двигателя появляются перебои и рывки.
Машина может дергаться при движении на повышенных оборотах.
Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Проверка датчика Холла и его замена

Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора

Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить. Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены

В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.

А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C! Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:

где

Supply Voltage – напряжение питания датчика

Ground – земля

Voltage Regulator – регулятор напряжения

А – операционный усилитель

Hall Sensor – собственно сама пластинка Холла

Output transisitor Switch – выходной переключающий транзистор (транзисторный ключ)

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

Проверка датчика Холла и его замена

В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.

Самостоятельная проверка и замена датчика Холла на ВАЗ 2106

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Тюнингованный автомобиль ВАЗ 2106

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

двигатель стал плохо заводиться или вовсе не заводится;
машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

ключ гаечный на «13»;
отвертку;
плоскогубцы;
молоток.

Гаечный ключ на 13 3. Длинная отвертка Плоскогубцы Строительный молоток для выполнения работ

Поэтапная замена

Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
Теперь демонтируйте распределитель.
Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

1. Отключите патрубок, подводящий к вакуумному корректору 2. Осуществите демонтаж крышки распределителя 3. Используя ключ на 13 открутите гаечку пластинки 4. Теперь можно демонтировать непосредственно распределитель 5. Отверткой открутите штифты вакуумного корректора 6. Затем демонтируйте сам механизм и поменяйте его на новый В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы

К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам

AvtoZam.com

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

попаданием мусора или других посторонних предметов на корпус ДП;
произошел обрыв сигнального провода;
в разъем ДП попала вода;
сигнальный провод замкнулся с «массой» или бортовой сетью;
порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
повреждение проводов, подающих питание к ДП;
перепутана полярность напряжения, поступающего на датчик;
проблемы с высоковольтной цепью системы зажигания;
проблемы с блоком управления;
неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить датчик

Чтобы выяснить состояние датчика необходимо выполнить проверку элемента. Сделать это можно несколькими способами. Рассмотрим их:

Самым простым вариантом является установка заведомо исправного прибора, который можно взять, например, у знакомого по гаражу. Если при проверке проблема исчезнет и двигатель начнёт работать без перебоев, то придётся обратиться в магазин за покупкой нового датчика.

Видео: проверка датчика мультиметром

Проверку датчика Холла на ВАЗ 2107 можно выполнить и без прибора. В этом случае последовательность действий будет следующей:

Выкручиваем свечу зажигания на одном из цилиндров или используем запасную и подключаем её к высоковольтному проводу от катушки зажигания.
Резьбу свечи соединяем с массой кузова.
Снимаем датчик, подсоединяем разъем от коммутатора и включаем зажигание.
Проводим металлическим предметом, например, отвёрткой возле сенсора. Если искра на свече появилась, то проверяемый прибор исправен.

Признаки и причины неисправности

С годами эксплуатации ВАЗ 2108–2109 датчик холла изнашивается. Как следствие, двигатель автомобиля начинает работать разбалансировано или вообще отказывается запускаться. Понять, что проблема именно в зажигании — не просто. Здесь нередко ошибаются даже специалисты сервисных мастерских.

Многие водители самостоятельно начинают искать причину и менять запчасти методом «тыка и подбора». Покупают, свечи, в/в провода, топливные фильтра, катушки, коммутаторы и прочее. И только после установки нового ДХ всё нормализуется. Большинство владельцев ВАЗ 2109, изрядно намучавшись с датчиком холла, открыто делятся признаками его неисправности:

Мотор капризничает при запуске или вообще отказывается заводиться.
Появляются провалы и плавающие обороты на холостом ходу.
При движении может появляться сильная детонация.
Иногда мотор глохнет на ходу.

Наиболее часто причиной неполадок является окисление контактов в колодке питания. Можно пошевелить штекер и автомобиль станет работать заметно лучше. Также проблемы возникают в следствии ослабления крепёжных винтов датчика в трамблёре. Достаточно их подтянуть. Иногда причины поломки связаны с коротким замыканием внутри самого ДХ.

Неисправности ДХ или почему умирает датчик

Итак, почему же выходит из строя ДХ? Одной из распространенных причин выхода из строя до смешного банальна. Происходит это из-за пыли и грязи, скапливаемой на детали.

Что касается контактов датчика распредвала, то их 3. Один из проводов соединяется обязательно с минусом (масса), другой – с плюсом (клеммой + АКБ), и третий – непосредственно с коммутатором.

ДХ, если он неисправен, дает об этом знать мгновенно. Сигнализирует об неисправностях датчика в первую очередь сам мотор. Он запускается гораздо дольше обычного, резко меняется количество оборотов, ДВС работает рывками даже на режиме ХХ (холостое вращение вала).

Кстати, мотор также может самопроизвольно заглохнуть в самый неподходящий момент.

Однако взять и сразу поставить под сомнение ДХ, занявшись его заменой, тоже неправильно. Придется все проверить окончательно. Для этого есть масса испытанных способов.

Одним из железных симптомов неисправности ДХ принято считать исчезновение искры на всех свечах зажигания. В таких случаях даже самый неопытный работник сервиса указывает на ДХ. И это в 99 процентах оправдывается.

Однако есть и более конкретный способ проверки, основанный на применении имитатора. Это приспособление, копирующее работу датчика. Другими словами – такой же кусок провода с колодкой под провода и окончанием для входа свечи.

Еще несколько вариантов проверки:

берется исправный ДХ и устанавливается (мотор работает лучше – значит, дело было в датчике);
ДХ снимается с трамблера, к нему подключается мультиметр (диапазон измерений должен быть в пределах, равных аккумуляторному значению).

Существует немало способов, позволяющих проверять ДХ, и не снимая его.

Интересную версию проверки ДХ предлагают отечественные водители. Хотя, это возможно сделать только на моделях Ваз.

Снимается одна из СЗ, кладется на мотор.
Включается зажигание, проверяется ток на бабину (катушка).
Отсоединяется главный бронепровод трамблера и подводится к основному тормозному цилиндру ГТЦ (он расположен между патрубками тормозов).

Далее выполняется следующее:

центральный контакт распределителя соединяется с минусовой клеммой АКБ отрезком какого-нибудь провода;
провод от трамблера подводится к ГТЦ.

Если проскакивает искра, значит, ДХ умирает или уже окончательно вышел из строя.

ДХ – это один из самый дешевых компонентов СЗ современного автомобиля. Стоит он примерно в районе 4-5 долларов. По этой причине есть смысл купить новый датчик и возить его всегда с собой, на всякий случай. Если в дороге умрет старый ДХ, замена его на новый не вызовет каких-либо сложностей, все под рукой.

Проверку, как и было написано выше, можно осуществить разными способами. Допустим, вы едете, и на дороге мотор стал вести себя странно. Обороты не набираются, автомобиль движется с рывками и т. д. Что делаем?

Все просто, при наличии второго, рабочего датчика:

снимается главный бронепровод;
в него вдевается рабочая свеча;
провод ставится в такое место, чтобы была заметна искра;

с трамблера снимается колодка с проводами;
в колодку вдевается новый ДХ;
включается зажигание;
берется острый нож, лезвие вдевается в прорезь ДХ и проводится по контакту.

Если искра бьет нормально, не исчезает, не появляется тоже рывками, как сама работа мотора, то никаких других проблем в системе зажигания нет. Остается только снять трамблер, и заменить умерший старый ДХ.

Замена ДХ своими руками – операция не слишком сложная, если разобраться в нюансах. Надо понимать, что алгоритм выполнения действий может отличаться, ведь трамблеры бывают разные.

Например, если умер датчик на автомобиле «восьмерка», на всех ему аналогичных моделях замена проводится следующим образом:

скидывается клемма с АКБ;
скидываются бронепровода с крышки трамблера;
шланг, идущий на ВК (вакуумный регулятор) снимается;
трамблер снимается со шплинтов (держат его на шплинтах гайки);
относительно положения коленвала выставляется указатель ГРСМ;
трамблер разбирается, снимается вал;
демонтируется сам ДХ.

Проводя все вышеописанные мероприятия, надо всегда помнить главное правило автоэлектрика – поиск неисправности проводится по цепочке от АКБ до бабины зажигания

Важно четко представлять последовательность своих действий, их последствия. Опытный автомобилист берет с собой в дорогу мультиметр всегда

Этим прибором легко проверить предохранители коммутатора, сам датчик холла, соединения, разъемы и многое другое.

Признаки неисправности датчика Холла

Вот несколько самых распространенных симптомов:

Мотор плохо заводится или не запускается вообще.
На холостом ходу в работе двигателя появляются перебои и рывки.
Машина может дергаться при движении на повышенных оборотах.
Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

А – проводник.
В – незамкнутое магнитопроводное кольцо.
С – аналоговый датчик Холла.
D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение U_ДТ, которое поступает на усилитель и далее на индикатор. https://www.youtube.com/watch?v=fmLs9WsKx3I

Как Проверить Датчик Холла Ваз 2107 ~ SIS26.RU

Подмена датчика Холла в ВАЗ-2107

автомобиля ВАЗ-2107

Электрическая система зажигания автомобиля, прозванного в народе семеркой, он же официально – ВАЗ-2107, имеет основную делему и значимый недостаток – у нее часто дает сбои датчик Холла, находящийся в трамблере. Датчик назван именованием физика Холла, который открыл способ, на его базе и состоит механизм работы датчика Холла. Датчик занят коммутированием питания в системе зажигания. Без его нормального функционирования, автомобиль долго не проедет. Перефразируя Высоцкого, «это будет уже не езда, а ерзанье». А при неисправной системе зажигания ваш автомобиль ВАЗ-2107 вообще станет, как вкопанный. Трамблер сам по себе выполняет три функции. Благодаря ему образуется искра, он занят передачей высокого напряжения на свечи и контролем момента, когда искра образовывается.

Заменить датчик – не очень приятный процесс, для этого нам понадобится заняться полной разборкой всего трамблера. Давайте разберемся, что нам понадобится в работе. Нужны две отвертки – плоская и крестовая, и плоскогубцы с удлиненными губками, а также ключ на десять.

Снятие трамблера с автомобиля ВАЗ-2107

Для замены датчика нам потребуется полное снятие трамблера с автомобиля. Где находится трамблер на автомашине ВАЗ-2107? Он располагается под капотом автомобиля, слева по ходу движения. К нему присоединено пять высоковольтных проводов.

Прежде чем это сделать, обратите внимание на расположение трамблера относительно корпуса. Запомните это положение или сделайте пометки мелом для того, чтобы потом не заниматься регулировкой зажигания

В первую очередь с аккумулятора снимается клемма, после отсоединяются провода, прикрепленные к катушке зажигания, далее идет отсоединение центрального высоковольтного провода. С помощью десятого ключа выкручиваем болты и вынимаем трамблер из ВАЗ-2107. Напоследок снимается крышка самого трамблера.

Читайте так же:

Простая проверка датчика Холла! A simple Hall sensor check!

Когда начинаются проблемы с зажиганием, в системах где применен датчик Холла, возникает вопрос-как этот.

Читайте так же:

КАК ПРОВЕРИТЬ ДАТЧИК ХОЛЛА

Проверка датчика Холла. Напряжение на сигнальном выходе должно быть больше 9 вольт с металлом в зазоре и.

Что делать дальше после этого

После того как мы выкрутили крышку трамблера, мы увидим в нем деталь, называемую в народе бегунком. Правильное название этой детали – ротор. Снимается она просто – надо потянуть ее к себе, приложив небольшое усилие. После того как бегунок снят, нам следует снять черную крышку из пластика. Теперь при помощи плоской отвертки снимаем болт, который крепит штекер. Так же снимается болт, крепящий колодки с проводами на трамблере ВАЗ-2107.

Потом, совершив небольшое усилие, вынимаем его с места, где он был прикреплен. Далее откручиваются два болта, крепящие опорную пластину датчика Холла. Потом идет черед еще двух болтов, которые крепят вакуум-коллектор. В небольшом отверстии находится кольцо, которое служит стопором. Его необходимо вынуть. Это делается при помощи плоскогубцев с удлиненными губками. Затем снимается тяга вакуум-корректора, которая находится на штифте опорной пластины трамблера, после чего происходит окончательная выемка корректора. Дальше идет выемка проводки из зажима при помощи отвертки. Далее опорная пластина свободна, она ничем уже не закреплена. Тянем ее наверх, осматриваем и находим наш злополучный датчик Холла, нуждающийся в замене. Дальше – дело техники. С помощью плоской отвертки выворачиваем два болта и заменяем вышедший из строя датчик на новый. Стоит он в автомагазинах небольшие деньги, но времени на замену убивает немало.

Проверьте датчик на исправность

автомобиль ВАЗ-2107проверить

Читайте так же:

Закрепив новый датчик, собираем всю историю в последовательности от обратного.

ВАЗ-2017 считается классикой советского и отечественного автомобилестроения. Его история начинается с 1982 года. Когда-то «семерка» была очень популярной. Да и сейчас, при нужном уходе и правильном обслуживании она с честью выполняет свою миссию. Обидно, если из-за такой миниатюрной детали, как датчик Холла, она станет посреди дороги. Всегда следите за исправностью датчика Холла. И как совет – возите эту недорогую, но очень важную деталь, с собой в машине, иначе вы рискуете в один прекрасный момент вернуться домой в лучшем случае на такси.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Проводим регулировку своими силами

Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
Использовать стробоскоп и убедиться, что зажигание работает исправно.
Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

А еще интересно: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.
