Почему не работает тахометр

Виды тахометров

Приборы отличаются принципом работы и подразделяются на следующие виды:

механический;
цифровой;
аналоговый.

Механический

Этот вид имеет наибольшее число погрешностей. Точность измерений составляет 500 оборотов в минуту, что объясняется несовершенным механизмом действия. В его основе лежит создание электромагнитного поля. Тахометр напрямую соединён с коленчатым валом с помощью тросика, по которому проходят импульсы к подвижной катушке.

Аналоговый

Аналоговый тахометр является усовершенствованным видом механического устройства. Разница заключается в отсутствии специального троса. Импульсы поступают непосредственно на подвижную катушку (чем их больше, тем сильнее магнитная индукция). Точность измерений оборотов коленвала колеблется в пределах от 100 до 500 в минуту.

Составляющие компоненты устройства:

магнитная катушка;
микросхема;
градуированная шкала;
стрелка.

Цифровой

Прибор подключён к катушке зажигания, как и аналоговый — напрямую. Отличие заключается в том, что он принимает частоту сигналов и их интервал (вместо импульсов). Высокую точность показателей обеспечивают данные одновременно с двух сторон — от датчиков коленного вала и холостого хода. Полученные показатели суммируются, вычисляется среднее значение, которое появляется на экране прибора.

Состоит цифровое устройство из следующего:

оптрон (диагностика клапанов холостого хода);
АЦП 8 разрядов;
процессора;
панели;
датчика температуры жидкости.

Точность измерения составляет 100 оборотов в минуту.

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

к плюсовой клемме аккумуляторной батареи через контактную группу замка зажигания (красного цвета);
к «массе» машины (белый провод с чёрной полосой);
к выводу «К» на катушке зажигания, соединённого с прерывателем (коричневый).

Также есть дополнительные провода. Они служат для:

подачи напряжения на лампу подсветки (белый);
соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.

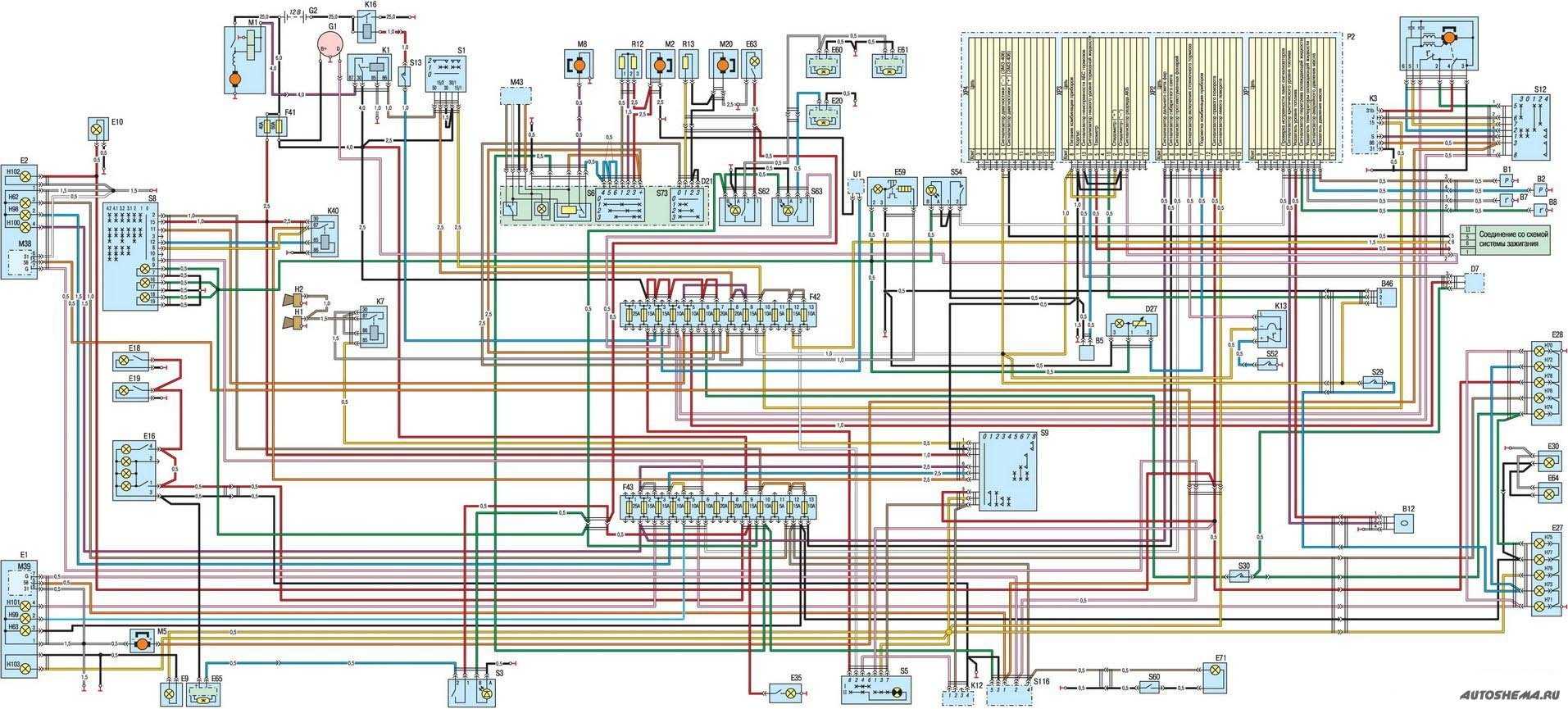

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063 .

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Разгоняемся по тахометру

Многие водители используют следующую схему:

разгон осуществляется на первой передаче (от оборотов холостого хода до 3800 в минуту) и переключение на вторую передачу;
происходит неизбежное падение количества оборотов от 3800 до 2300;
разгон на второй передаче (обороты возрастают от 2300 до 3600) и переход на третью;
падение количества оборотов с 3600 до 2400;
ускорение на третьей (рост числа оборотов с 2400 до 3500), переключение на четвертую;
снижение оборотов с 3500 до 2500;
разгон на четвертой и т.д.

При возникновении потребности максимального разгона требует крутить двигатель на максимальных оборотах (около 5500 об/мин). Разгон произойдет быстрее, но возрастет и расход топлива, увеличится износ деталей двигателя.

Разогнаться, безусловно, можно и на холостых оборотах. Но такое действо сокращает ресурс мотора в разы. Расход топлива заметно увеличивается.

Это интересно: Техника для ценителей скорости и комфортных путешествий: познаем подробно

Тахометр на дизель — не все так просто, но…

Поскольку принцип работы дизельного двигателя совершенно отличается от принципа работы бензинового, в частности, отсутствием катушек и свечей зажигания, то и принцип подключения тахометра здесь совершенно иной. Хотя, в любом случае, нужно откуда-то взять количество оборотов.

В большинстве случаев для подсчета количества оборотов коленчатого вала в дизеле за основу берут количество оборотов генератора.

Для подключения (в основном электронного) тахометра к дизельному двигателю, необходимо найти клемму, обозначенную «W» на генераторе автомобиля.

Суть в том, что эта клемма позволяет получить импульсные значения переменного тока генератора. А чем выше частота импульсов — тем выше обороты коленвала.

Единственным неудобством является калибровка тахометра. Ведь для того, чтобы тахометр стал показывать необходимые (и точные!) значения, следует сначала выставить первоначальные значения. Как правило, для этого используется диагностический стенд, позволяющий при подключении к бортовому компьютеру сначала снять показания с блока управления, а затем уже откалибровать и сам тахометр.

Вторым по популярности способом является подключение тахометра к выводу блока управления EGR, имеющий выход на подключение тахометра. В этом случае информация для тахометра снимается исходя из показаний работы клапана рециркуляции выхлопных газов.

Количество оборотов для каждого свое

Следует отметить еще один момент. Есть заметная разница в количестве оборотов для двигателей, что ставятся на не очень тяжелые, скоростные автомобили (высокооборотные двигатели) и теми, что работают на тяжелых внедорожниках (там зачастую используются низкооборотные двигатели). На последних абсолютное значение числа оборотов отличается в меньшую сторону, от цифр, приведенных выше. Однако общие принципы остаются точно такими же: существует даже фраза, что лучше двигатель перекрутить, чем недокрутить.

Можно ли определить скорость движения при помощи тахометра?

Иногда возникают ситуации, когда необходимо определить скорость движения с помощью тахометра (вышел из строя спидометр). Если устройство позволяет вывести на экран данные в единицах измерения расстояния (метры, километры), нужно выбрать эту функцию. Определение скорости движения будет видно на табло.

В случае, когда прибор показывает только обороты в минуту, можно вручную провести расчёты. Для этого необходимо засечь время преодоления расстояния и рассчитать скорость.

Как подключить тахометр самостоятельно?

Пошаговая инструкция подключения устройства для карбюраторного автомобиля выглядит так:

Протягивается чёрный провод к «массе» авто.
Красный шнур должен быть соединён с клеммой в замке зажигания.
Третий провод подводится к катушке зажигания (через распределитель или коммутатор напряжения).
Подсветка замыкается с габаритами.

На дизельные машины тахометр устанавливают иначе:

Отсоединяется защита генератора.
Подключение происходит к специально выведенному шнуру со стороны клеммы с буквой W.
Провод, идущий от обмотки, отсоединяется и изолируется.

Обязательно ли приобретать тахометр и как правильно выбрать прибор?

Обязательность наличия устройства для определения угловой скорости вала мотора не регламентируется в нормативных актах. Водитель принимает решение самостоятельно, исходя из личных потребностей и финансовых возможностей. В случае замены старого тахометра, подбирать новое необходимо с учётом технических характеристик машины.

Если автовладелец принял решение об установке прибора, следует обратить внимание на таких производителей:

Helios (Россия);
Multitronics (Россия):
CEM (Китай);
KET Gauge (Китай — Тайвань).

Как распознать неисправный спидометр?

Скорость отображается неправильно;
Цифры останавливаются криво;
Перегорел датчик.

Главное условие успеха – правильный демонтаж передней панели. Рассмотрим последовательность работы. Отвинчивается пара винтов, которые служат для фиксации нижней панели, снимается «борода». Верхняя панель освобождается от зажимов, отключается “аварийка”. Это касается габаритных огней, ближнего света, прикуривателя. Далее следует демонтаж колодок и съем самой панели. Теперь открыт свободный доступ к винтам, крепящим спидометр.

Спасибо за внимание, надеюсь, статья была для вас полезной, до новых встреч на ВАЗ Ремонт. Замена шестерни привода спидометра ваз 2109

Замена шестерни привода спидометра ваз 2109

Снятие и установка привода спидометра

1. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Привод спидометра расположен в задней части коробки передач, вблизи точки входа в дифференциал правого приводного вала. В зависимости от комплектации модели привод может иметь механическую (тросовую) конструкцию, либо представляет из себя электронный датчик.

2. На моделях с тросовым приводом спидометра извлеките крепежный палец и отсоедините трос от приводной шестерни. На других моделях отсоедините соответствующую электропроводку.

3. Выверните крепежный болт и снимите его вместе термозащитным экраном (если таковой предусмотрен).

4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее вместе с уплотнительным кольцом.

5. В случае необходимости шестерня может быть извлечена из картера коробки передач (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических дефектов произведите замену. В обязательном порядке замените уплотнительное кольцо.

https://youtube.com/watch?v=rJC6eudWRLA

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в данном видео я расскажу про замену привода спидометра на инжекторные модификации переднепри.

Не работает спидометр

Перестал работать спидометр Почему не работает спидометр Основные причины поломки спидометра ВАЗ 2108.

6. В случае выявления признаков износа или повреждения ведомой шестерни следует проверить также состояние ведущей шестерни.

7. Для извлечения ведущей шестерни высвободите из трансмиссии правый приводной вал (см. подразделы Сальники приводных валов и Правый приводной вал в разделе Замена сальников). Выверните три крепежных болта и снимите кожух ведущей шестерни привода спидометра с картера РКПП (вместе с уплотнительным кольцом). Извлеките ведущую приводную шестерню из сборки дифференциала, снимите все регулировочные шайбы.

1. Установите в дифференциал регулировочные шайбы, затем заведите на свое штатное место ведущую шестерню привода спидометра, проследив за правильностью ввода ее в зацепление с ответными пазами. Установите новое уплотнительное кольцо на заднюю сторону кожуха приводной сборки. Установите кожух на трансмиссию и прочно затяните крепежные болты. Оцените степень износа сальника приводного вала, в случае необходимости произведите замену. Заправьте в трансмиссию приводной вал (см. Замена сальников).

2. Слегка смажьте густой смазкой губки нового сальника и цапфу оси ведомой шестерни. Посадите сальник в сборку привода спидометра.

3. Установите новое уплотнительное кольцо и заправьте приводную сборку на свое штатное место, проследив за правильностью введения шестерен в зацепление.

4. Вверните крепежный болт (при соответствующей комплектации не забудьте про термозащитный экран) и прочно затяните его.

5. На моделях с электрическим спидометром восстановите исходное подсоединение электропроводки. На моделях с тросовым приводом подсоедините трос, смазывая где требуется уплотнительные кольца. Закрепите резиновым трос цилиндрическим штифтом (пальцем).

Как правильно пользоваться тахометром

Не все знают, что означают цифры на тахометре. Они особенно важны для водителя, заботящегося о моторе своей машины зимой. Данные показывают готовность двигателя к полноценной работе

Это важно, потому что некоторые современные и советские машины плохо переносят старт без разогрева. Как правило, водители ждут, пока температура антифриза будет оптимальной, и после этого начинают движение

С тахометром контролировать оптимальный момент для начала движения гораздо проще. Начинать движение можно, когда стрелка на приборе достигает 750-800 оборотов при холостом пуске (в некоторых марках авто этот показатель может быть и выше). В этот момент двигатель уже прогрет, а топлива для этого затрачено минимально.

Для оптимального разгона надо придерживаться следующего алгоритма:

Включаем 1 передачу, при приближении оборотов к отметке 3500—3800 переключаем на 2 передачу.
Затем обороты уменьшаются до значения 2300—2500.
Когда обороты поднимутся до значения 3500, переключаем на 3 передачу.
Обороты опять снижаются до значения 2500.
Опять набираем обороты до 3500, переключаем на 4 передачу. И так далее, до достижения максимальной передачи (5 или 6).

Если внимательно следить за оборотами и вовремя переключать передачи, то вся мощность мотора будет задействована, но не стоит забывать, что при максимальных ускорениях увеличится расход горючего. Поэтому, чтобы существенно сэкономить на топливе, надо держать обороты ниже максимальных по мощности. Но если часто и сильно снижать обороты, то это может привести не только к повышению расхода топлива, но и снижению ресурса ДВС.

Используют показания устройства и на ходу. По отображённым данным оценивают возможность перехода на следующую передачу и способность безопасного снижения оборотов на определённом участке пути. Для максимального разгона надо набрать наибольшее число вращений. Авто разгонится быстро, но топлива уйдёт много.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); 13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Чтение показаний

Для измерения напряжения необходимо переключить мультиметр в режим вольтметра и подключить один датчик к цепи, а второй заземлить.

При использовании мультиметра необходимо правильно соединять его контакты с компонентами системы. Способ соединения зависит от полярности автомобиля. В автомобиле с отрицательным заземлением необходимо подключать к кузову контакт с меткой (-), а в автомобиле с положительным заземлением — контакт с меткой (+). Для проверки полярности обратитесь к инструкции по эксплуатации.

Убедитесь в плотности крепления контактов, при необходимости очистите их от ржавчины и краски, чтобы показания были точными. Для зачистки неплохо подходит наждачная бумага.

Работая в двигательном отсеке, прикрепите датчик к зажиму заземления на аккумуляторе

Тахометр ВАЗ 2106

Предназначение тахометра

Какой тахометр установлен на ВАЗ 2106

Таблица: основные технические характеристики тахометра ТХ-193

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Электрическая схема подключения тахометра ВАЗ 2106

Подключение тахометра в карбюраторных ВАЗ 2106

Также есть дополнительные провода. Они служат для:

подачи напряжения на лампу подсветки (белый);
соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
контакта с прибором датчика давления масла (серый с чёрной полосой).

Подключение тахометра в инжекторных ВАЗ 2106

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр. Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала. Еще он играет и эстетическую роль. Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

У других моделей ВАЗа иные двигателя, поэтому нужно учитывать это при установке тахометров. Измерение импульсов и лежит в основе работы тахометра и напрямую зависит от оборотов двигателя коленчатого вала.

Важно: каждой марке автомобиля должен соответствовать свой измерительный прибор, в противном случае показания будут обманными

Как использовать информацию

Разобравшись, что показывает тахометр в автомобиле, водители, как правило, не знают, как действовать дальше и как использовать полученную информацию.

Для начала стоит запомнить, что прибор указывает на приемлемое время для начала езды. Это удобно, особенно тем, кто часто передвигается на машине зимой, поскольку прибор демонстрирует готовность «движка» к поездке. Большинство транспортных средств не способны начать движение при холодном моторе, поэтому запускают максимальное число оборотов. Автолюбителям остается дождаться момента, когда t хладагента станет нормальной. С тахометром такого не произойдет. Водителю разрешается отправляться в путь, если стрелка приблизится к 750-800 об/мин.
