Топливные фильтры на дизельных двигателях

Устройство и принцип работы фильтров очистки дизельного топлива

Прежде чем дизельное топливо будет использовано по назначению, его очищают от загрязнений и воды. Это необходимо, так как в форсунки и цилиндры топливо поступает под большим давлением. Посторонняя пыль в этом случае превращается в абразив, быстро выводя из строя детали. Грязное топливо — основная причина преждевременных отказов дизельных моторов. В их системах питания обычно установлены два топливных элемента: грубой и тонкой очистки. Решения с одной или тремя ступенями фильтрации встречаются реже. Разделение функций между фильтрами тонкой и грубой очистки не догма. Например, удаление воды из топлива может быть возложено как на первый, так и на второй или на оба сразу. Все зависит от конструкторского решения.

Грязное топливо — основная причина преждевременных отказов насоса, форсунок, поршней и цилиндров дизельных моторов

Фильтр грубой очистки топлива (ФГОТ) удерживает крупные посторонние частицы диаметром примерно 100–300 мкм. Более мелкие фракции останавливает фильтр тонкой очистки (ФТОТ). Размер улавливаемой пыли зависит от требований, предъявляемых к топливу мотором. Так, двигателям самой прогрессивной системы Common Rail, форсунки которых работают под давлением до 2,5 тыс. атмосфер, необходимо самое чистое топливо. Допустимый размер посторонних частиц для них не крупнее 3–5 мкм. Обычные дизельные моторы с плунжерными топливными насосами высокого давления (ТНВД) менее «капризны», так как рабочее давление топлива в них значительно ниже. Место ФГОТ в системе питания — до предварительного насоса, подающего топливо в нагнетатель (топливный насос высокого давления). ФТОТ размещают перед ТНВД.

Фильтр грубой очистки дизельного топлива устанавливают до предварительного насоса, тонкой — перед топливной аппаратурой

Устройство фильтров грубой очистки дизельного топлива

Распространённая конструкция ФГОТ представляет собой разборный стакан со сменным фильтрующим элементом.

Распространённая конструкция ФГОТ— разборный стакан со сменным фильтрующим элементом

В фильтре-отстойнике чистящий элемент выполнен в виде сетки. Внутри стакана могут размещаться дополнительные элементы, улучшающие функционирование: отражатель, успокоитель и пр.

В фильтре-отстойнике фильтрующий элемент выполнен в виде сетки

В некоторых автомобилях используются неразборные универсальные прямоточные ФГОТ в прозрачном пластиковом корпусе, внешне похожие на бензиновые. Например, в Mercedes-Benz W124 установлен фильтр WK 31/5.

Прямоточный фильтр грубой очистки дизельного топлива похож на бензиновый

Устройство фильтров тонкой очистки дизельного топлива

Принципиально они отличаются свойствами фильтрующих элементов и размером удерживаемой пыли. Фильтрующий элемент — главная деталь ФТОТ. Кроме него, фильтр может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия.

Кроме фильтрующего элемента ФТОТ может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия

Конструктивно элементы эти выполняются как неразборными, так и разборными. Во втором случае в качестве сменного элемента используется либо картридж, либо патрон. Картридж — бескорпусной сменный элемент из фильтровальной бумаги или другого мелкопористого материала — устанавливают в корпус из пластика, алюминия или стали. Патрон ФТОТ — тот же картридж, но размещённый внутри собственного корпуса. Некоторые топливные патроны можно использовать и для очистки масла. Топливный фильтр образуют два элемента: патрон и крышка.

Неразборный фильтр тонкой очистки собран в закрытом корпусе При необходимости заменяют лишь картридж разборного фильтра Внутри разборного фильтра находится сменный картридж Патронный фильтр состоит из крышки и патрона Сменный элемент патронного типа — тот же картридж, собранный в отдельном корпусе

Atypoc › Блог › Замена топливного фильтра на дизеле

Эта тема тем, кто еще не знает как поменять топливный фильтр на дизеле…

Дизельный топливный фильтр должен меняться хотя бы раз в год перед зимой, ну и вообще если денег не жалко и мы не уверены в качестве, заливаемого в бак, топлива или в качестве используемого фильтра, то через одну замену масла…

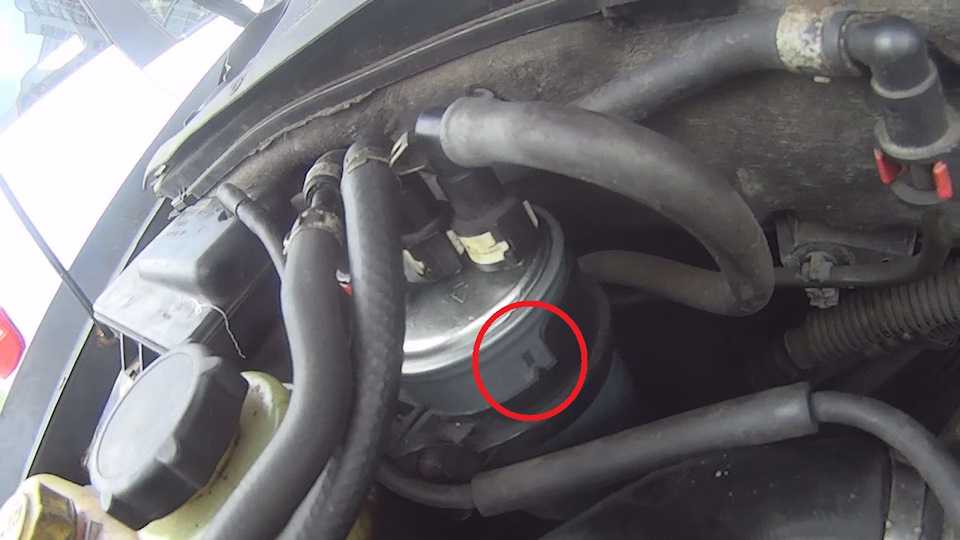

И так после подбора фильтра приступаем к работе:1. Обычно на дизельном топливном фильтре три флянца: вход идет от бака, выход идет к насосу (ТНВД) и обратка, поэтому:

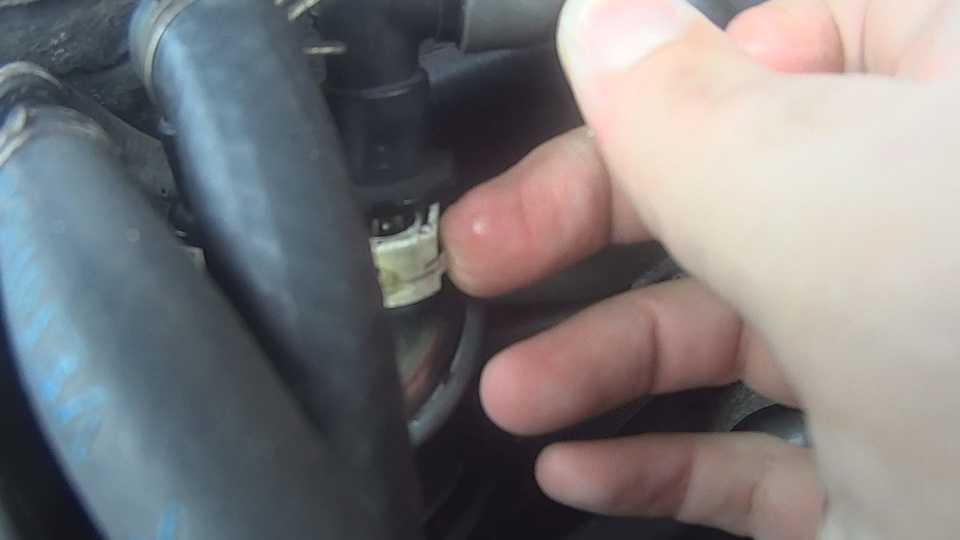

2. Ослабеваем болт затяжки кронштейна топливного фильтра подходящей головкой (у меня Torx T10):

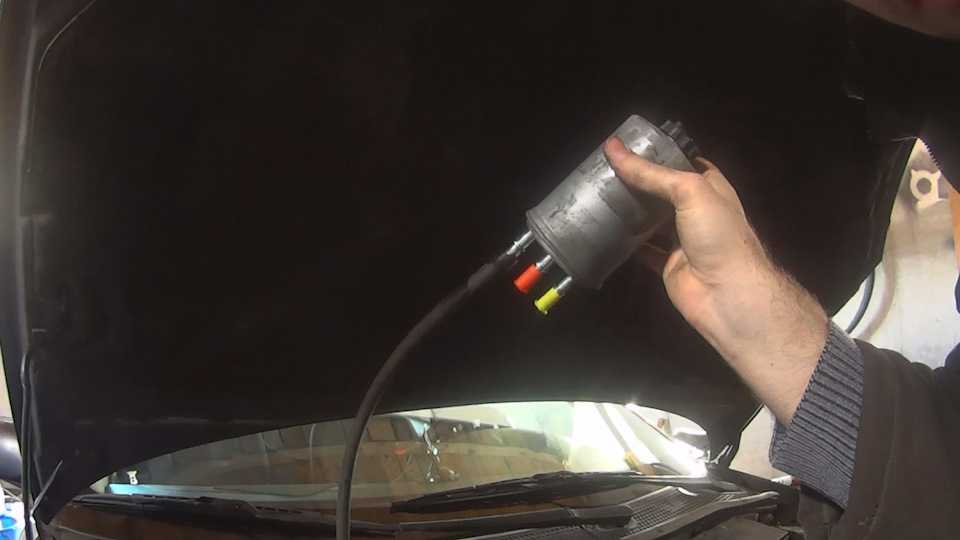

3. Аккуратно вынимаем фильтр из кронштейна не сливая капельки драгоценного топлива:

4. Ставим новый фильтр на место старого и вращаем корпус пока не совпадет отметка на корпусе фильтра с отметкой на кронштейне, как на фото:

5. НЕ СОЕДИНЯЕМ ПАТРУБКИ ПОКА! НЕЛЬЗЯ ОСТАВЛЯТЬ ФИЛЬТР ПУСТЫМ! Иначе приведем ТНВД и форсунки в негодность, поэтому заправляем новый фильтр дизельным топливом, а для этого есть много способов из них:а) мой способ, который никому не советую))) берем трубку на 8мм (на дизелях, в основном, идут 8 мм топливные патрубки) и соединям флянец ВХОДА старого наполненного топливом фильтра (предварительно заглушив остальные два флянца) со ВХОДОМ нового пустого фильтра и просто переливаем из одного в другой, что займет больше всех остальных методов времени…б) более надежный способ: закачиваем свежее топливо во ВХОДНОЙ флянец нового фильтра ЧИСТЫМ техническим шприцем, или медицинским шприцем Жане «для промывания желудка», пока топливо не будет переливаться из выходного флянца или из флянца обратки, хотя бы (в исправном ТНВД воздух откачивается в обратку, многие будут спорить на счет этого, но практика так доказывает)в) самый надежный способ (старый фильтр не нужен): соединяем вход и обратку, а ВЫХОД соединяем с прозрачным медицинским шприцем Жане на 250 мл (самый большой, что можно найти) и откачиваем воздух из нового фильтра, пока не появится свежее топливо в шприце; затем соединяем все остальные патрубки.

ГЛАВНОЕ: чтобы НЕотфильтрованное топливо не попадало в ВЫХОД нового фильтра и чтобы в фильтре было самое МИНИМАЛЬНОЕ возможное количество воздуха!

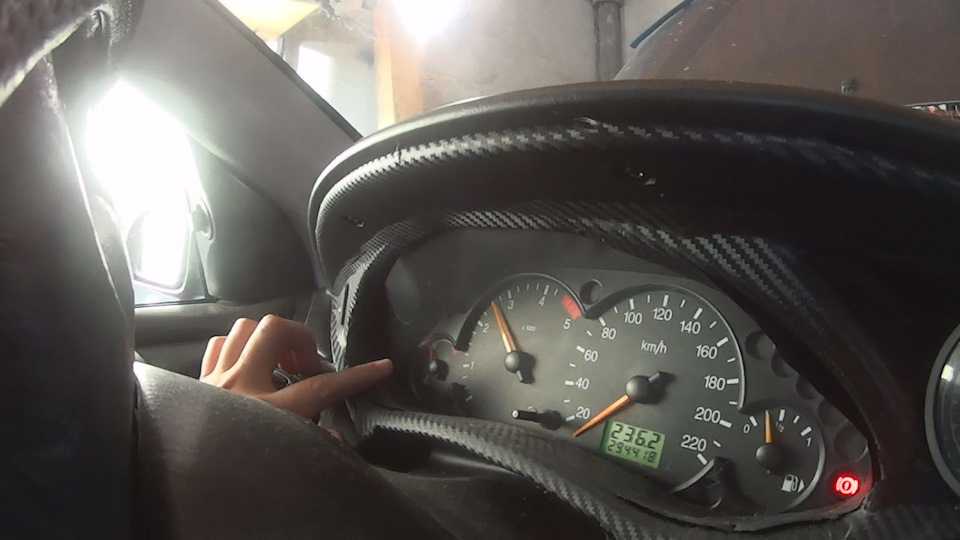

6. Соединяем все флянцы и заводим машину, затем повышаем обороты несколько десяток секунд на ПРОГРЕТОМ моторе (или теплом, хотя бы), чтобы отвоздушить промежуточную топливную магистраль между фильтром и ТНВД…

Ну и вот видосик, в котором все это есть:

Спасибо, что читайте мой блог и подписаны на канал !Всем огромной удачи и надежных машин!С Богом!)

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

  • карбюраторные;
  • дизельные;
  • инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Рекомендуем: Как избавиться от воздушной пробки в системе охлаждения?

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

  • гаечные ключи;
  • плоскогубцы;
  • отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

  • снять с аккумулятора клеммы и заднее сидение авто;
  • открутить декоративную прокладку;
  • отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
  • отсоединить топливные магистрали;
  • вытянуть насос, освободить сеточку и заменить ее.

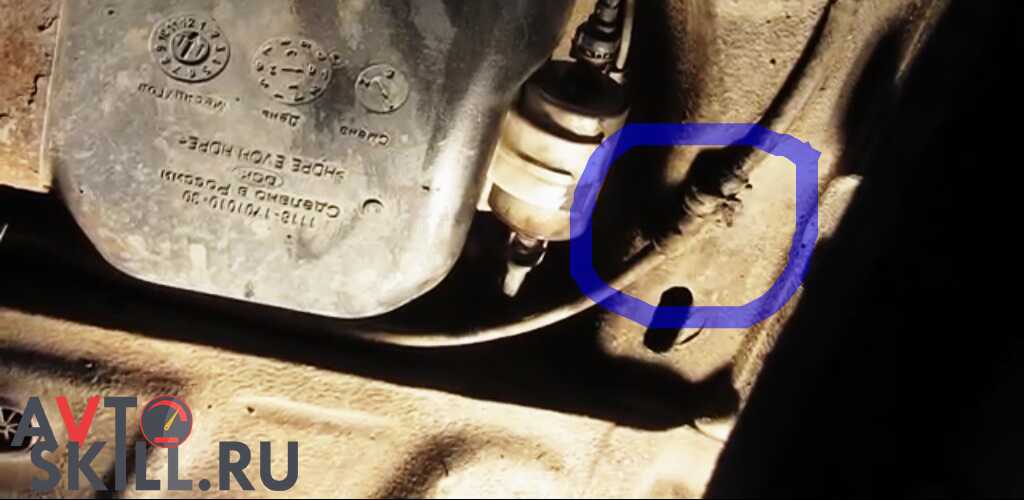

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

  • вначале демонтировать наконечники соединительных трубок;
  • ослабить крепление, открутив гайку;
  • отсоединить трубки от топливного фильтра;
  • снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

  1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
  2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
  3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
  4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
  5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
  6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
  7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

  • вначале нужно открутить все крепежи, ослабить хомуты;
  • отсоединить от корпуса топливные шланги, снять разъем водного датчика;
  • после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Что будет, если топливный фильтр засорился?

Выводит из строя фильтры, конечно же, грязь, попадающая в баки наших автомобилей вместе с топливом. Причем отнюдь не нефтеперерабатывающие заводы тому виной. Топливо может загрязняться при хранении и перекачке. А засорение топливного фильтра водитель почувствует по поведению автомобиля, причем сначала на тех режимах, где мгновенный расход топлива двигателем максимален. Это — режимы движения с большими скоростями и интенсивный разгон. При этом двигатель будет терять тягу, работать с перебоями, хотя на холостом ходу и «спокойных» режимах все будет выглядеть пристойно.

Это интересно: Затяжка болтов головки блока цилиндров: порядок, усилие

Где находится фильтр салона автомобиля

Салонный фильтр в большинстве моделей автомобилей находится в области блока системы отопления и кондиционирования. Исключение составляют самые старые модели или автомобили, конструктивно повторяющие старые. К примеру, салонный фильтр на Дэу Ланос находится не в самом удачном для замены месте, поскольку конструкция отопителя повторяет опелевскую схему 80-х годов разработки, когда о салонных фильтрах ещё не слышали. Поэтому доступ к элементу возможен только из-под капота через нишу воздуховода, корпус салонного фильтра «пришивали» к опелевской печке уже спустя десятки лет после разработки.

Этапы очистки дизтоплива и виды фильтров

Первым препятствием на пути взвесей в горючем служит фильтрующий элемент в топливном баке автомобиля. Как правило, он представляет собой каркас, запаянный в сетку, которая и является преградой для твёрдых частиц. Такой тип очистки не может предотвратить попадание в топливную аппаратуру мелких частиц, воды, парафинов и смол.

Но благодаря ему отсеивается большая часть крупных элементов — продуктов коррозии и мусора. Они присутствуют в любом топливном баке. Это препятствует засорению магистралей низкого давления, а также значительно увеличивает срок эксплуатации фильтра грубой очистки.

В большинстве случаев замена данного элемента не регламентируется производителем, но делать это рекомендуется. Срок его службы напрямую зависит от новизны автомобиля, его технического состояния и качества топлива. Сетчатый элемент в баке автомобиля является самым дешёвым звеном во всей цепи подачи топлива в двигатель, но не менее важным, поэтому не стоит пренебрегать его проверкой и при необходимости заменой.

За второй этап отвечают фильтры «грубой» очистки топлива (фильтры-отстойники). Их название обуславливается наличием стакана-отстойника. В нижней части он оборудован успокоителем, благодаря которому удаётся удалить воду.

А в его верхней части находится сетчатый или пластинчатый фильтрующий элемент, позволяющий избавиться от частиц размером до 0,05 мм, оставшихся после первого этапа. Далее топливо поступает в топливный насос низкого давления (ТННД).

У данного типа фильтров предусмотрена сливная пробка для очистки стакана от конденсата и отстоя. Большинство фильтров-отстойников имеет разборную конструкцию. Такое устройство топливного фильтра дизельного двигателя обеспечивает возможность промыть и, если необходимо, заменить фильтрующий элемент и тем самым восстановить эффективность очистки.

Особым видом фильтров на этом этапе являются подогреваемые сепараторы для дизтоплива. Их цена значительно выше, чем у обычных фильтров-отстойников, но качество очистки горючего более эффективно, а подогрев решает проблему парафинов. Они способны удалить до 95% воды и примесей из дизельного топлива.

Процесс очистки начинается с этапа прогрева топлива, предотвращающего кристаллизацию парафинов и воды. Далее под действием центробежных сил, возникающих при закручивании эмульсии, проходящей через специальные каналы, вода и примеси отделяются и оседают в стакане-отстойнике.

Для отделения более мелких частиц используется принцип изменения направления потока, который реализуется при помощи лопастей сепаратора. Заключительным этапом служит гофрированный картридж, удаляющий мельчайшие твёрдые частицы.

Часто встречаются фильтры «грубой» очистки, соединённые с подкачивающим насосом или фильтром «тонкой» очистки.

В большинстве случаев загрязнение фильтров «грубой» очистки не будет ощущаться при эксплуатации автотранспорта, т.к. производительность ТННД всегда выше, чем необходимо для стабильной работы двигателя. Поэтому, чтобы предотвратить дорогостоящий ремонт, необходимо своевременно удалять скопившуюся воду и мусор из отстойника и не игнорировать необходимость замены фильтрующего элемента.

Наличие отстоя и конденсата рекомендуется проверять ежедневно. В холодное время года такую проверку лучше делать после каждой поездки. Срок службы фильтрующего элемента не превышает 15-30 тыс. км.

Заключительным препятствием для топлива до его поступления в дизельный двигатель служит фильтр «тонкой» очистки. Он позволяет избавиться от оставшихся на предыдущих этапах твёрдых частиц, которые не видны глазу, а также от образовавшихся смол. Ещё одной его функцией является защита двигателя от воздуха, попавшего в топливо на ранних этапах очистки.

Через клапан-жиклер воздух с излишками горючего отводится обратно в бак. Разность температур отводящейся смеси и топлива в баке способствует образованию конденсата и увеличению содержания воды. Функцию «тонкой» очистки на этом этапе выполняет сменный элемент, состоящий из специальной пористой бумаги.

Как заменить топливный фильтр — пошаговая инструкция

Вначале сбрасывают давление в топливной системе. Для этого откручивают отверткой крышку, под которой расположен штекер бензонасоса.

Штекер бензонасоса

Поднимают фиксатор и выдергивают штекер.

Штекер отсоединен

Двигатель заводят, чтобы сгорело оставшееся топливо. Если мотор глохнет и насос не закачивает топливо, значит давление сброшено.

Запуск двигателя

Нужно найти топливный фильтр и сдернуть трос ручника, если он мешает.

Трос ручника

Надавливают на металлический фиксатор, тянут в сторону и снимают первый топливный штуцер.

Первый топливный штуцер

Фильтр отводят в бок и сливают бензин в емкость. Отсоединяют второй штуцер, деталь снимают, после чего сливают остатки бензина.

Слив бензина

С новой запчасти снимают заглушки. Ее устанавливают, чтобы стрелка на корпусе указывала на трубку, идущую в мотор. Штуцеры подсоединяют до щелчка.

Установка нового топливного фильтра

Заново прикрепляют трос-ручник, подсоединяют штекер к бензонасосу, прикручивают крышку и заводят машину.

Если не менять топливный фильтр вовремя, это может иметь самые неприятные последствия. Например, при обгоне впереди идущего грузовика водитель нажмет на педаль газа, а машина будет слишком медленно разгоняться. Заменить деталь нетрудно самостоятельно, а признаки засорения можно обнаружить при эксплуатации авто. Только на некоторых авто деталь находится в труднодоступном месте, но в таком случае всегда есть возможность обратиться за помощью в автосервис.

Замена топливного фильтра

Теперь вы знаете, для чего нужен топливный фильтр и каковы последствия его неисправности. Теперь попробуем разобраться в том, как поменять агрегат. Для этого вы должны знать, где находится топливный фильтр. В современных машинах он располагается между топливным баком и бензонасосом. В некоторых моделях он может быть встроен прямо в бак.

Необходимые инструменты

Когда возникает вопрос о замене топливного фильтра, нужно заранее позаботиться обо всех необходимых инструментах. Для осуществления процедуры вам потребуются:

  • топливный фильтр, подходящий марке вашей машины;
  • ключ на «10», «17», «19».

Самые популярные производители топливных фильтров — ACDelco, Motocraft, KNECHT, Fram. Стоимость устройств варьируется в пределах от 10 до 100 долларов. Качественные фильтры стоят не менее 20 у. е. Очевидно, что это гораздо дешевле ремонта, который может потребоваться при несвоевременной замене. В некоторых моделях машин фильтр может быть встроен в один из узлов — например, в топливный бак или насос. Поэтому при его замене необходимо менять весь узел. Заранее подготовьте все необходимые комплектующие.

Меры предосторожности

На видео показано, как удалить воздух из топливной системы после замены топливного фильтра:

При проведении работ рекомендуем вам придерживаться правил техники безопасности. Даже маленькая искорка может послужить причиной серьёзных проблем. Поэтому если вы курите — не делайте это в процессе замены фильтра. Также придерживайтесь следующих правил:

  • во время проведения процедуры под рукой должен быть рабочий огнетушитель;
  • работы необходимо выполнять в помещении, которое хорошо проветривается, либо на улице;
  • после замены фильтра смойте следы топлива с рук, используя воду и мыло.

Демонтаж старого и установка нового фильтра

Приступим непосредственно к работам. Для начала отсоедините массу автомобиля (то есть отключите минусовую клемму на аккумуляторе во избежание коротких замыканий). Затем следует зажать старый фильтр ключом (17 или 19). Открутить штуцер можно с помощью ключа «10». Делайте это очень аккуратно и следите за тем, чтобы остатки топлива не попадали вам в глаза и на кожу. Лучше работать в резиновых перчатках и специальных очках.

Топливо сливайте в подготовленную заранее ёмкость. Описанным выше способом выкрутите штуцер, который расположен с другой стороны топливного насоса. Используя ключ на «10», слегка ослабьте хомут, чтобы вытянуть его.

Помните, что у фильтра есть полярность и очень важно её не перепутать. Лучше заранее почитать инструкцию к изделию. В большинстве случаев направление движения горючего обозначается стрелкой, которая обычно нанесена на корпусе

В большинстве случаев направление движения горючего обозначается стрелкой, которая обычно нанесена на корпусе.

Стрелка, указывающая направление движения среды

После демонтажа старого топливного фильтра приступайте к установке нового устройства. Производите сборку в порядке, противоположном демонтажу. При замене фильтра рекомендуем также установить новый фиксирующий хомут. Это обеспечит более длительную эксплуатацию фильтра.

Для того чтобы вы не облились топливом, советуем вам сначала стравить давление. Это можно сделать, надавив на золотник рампы. Также можно вынуть предохранитель и оставить двигатель работать до тех пор, пока он не заглохнет.

После того как вы завершите установку, обязательно проверьте поведение нового фильтра при включении мотора

Обратите внимание, нет ли утечки бензина. Если есть — это значит, что есть проблемы с резиновыми кольцами. Рекомендуем их заменить

Рекомендуем их заменить.

Используя нашу надёжную инструкцию, вы сможете своевременно и правильно менять топливный фильтр своими руками. Это позволит вам сохранить нормальную работу топливной системы и двигателя на длительный срок. При этом произойдёт некоторое снижение расхода топлива.

Пожалуйста, оставьте свой комментарий к статье! Нам интересно ваше мнение.

Периодичность замены фильтра

Автопроизводители рекомендуют на дизеле заменять топливный фильтр через интервал времени, указанный в документах, в случае, когда автовладелец на 100% уверен в качественных свойствах топлива, которое заливалось в бак.

Однако мало кто из водителей может гарантировать этот факт. Поэтому фильтр лучше менять через каждые 20-30 тыс. км, то есть, через одно ТО. Идеальный вариант – замена при каждом техническом обслуживании.

Автодилеры также предупреждают, что при эксплуатации автотранспорта в экстремальных условиях, период замены элемента следует сократить на 30-50%.

К экстремальным условиям относят:

  • повышенную загруженность двигателя,
  • жаркий климат,
  • высокую запыленность воздуха,
  • регулярную транспортировку прицепа либо тяжелых грузов,
  • использование дизтоплива сомнительного качества,
  • экстремальные способы вождения.

Все указанные факторы значительно снижают ресурс топливных фильтров, приводят их к преждевременному износу, в связи с чем, замену приходится производить через меньший период времени.

Внеплановую замену фильтра проводят, если наблюдаются следующие признаки:

  • двигатель работает с перебоями,
  • резко теряется мощность при движении,
  • автомобиль медленно набирает обороты,
  • расход топлива значительно увеличился.

При этих признаках необходимо проверить состояние фильтра. Возможно, причина неполадок в работе машины связана с этим устройством.


К выбору узла тоже необходимо подходить ответственно. Практичнее всего устанавливать качественные фильтры, изготовленные проверенными производителями. При соблюдении этих рекомендаций можно значительно увеличить срок эксплуатации топливной системы и избежать дорогостоящего ремонта.

Инструкция по замене

Итак, приступим к смене фильтра очистки дизельного топлива в Тойоте Аурис. Ниже представлена пошаговая инструкция по замене:

  • как сказано выше, ТФ установлен в глубине моторного отсека с правой стороны, напротив водительского сидения;
  • для того, чтобы добраться непосредственно к элементу очистки, необходимо снять крышку воздушного фильтра (ВФ). В зависимости от года выпуска вашего транспортного средства, крышка ВФ может держаться как на защелках, так и на болтах. Если она держится на защелках, то просто снимите их. Если же на болтах, то возьмите соответствующий гаечный ключ и открутите все болты;
  • сделав это, вы увидите насос, в котором находится ваш ТФ цилиндрической формы;
  • необходимо демонтировать хомут, на котором крепится датчик воды;

Подкапотное пространство авто Toyota Auris

если очистительный компонент заменялся давно, то скорее всего демонтаж вызовет некоторые трудности. Если у вас есть съемники, то демонтаж пройдет значительно легче — используйте их для того, чтобы снять элемент. В противном случае постарайтесь сделать это руками. Поскольку места в моторном отсеке для удобного проведения этой операции достаточно мало, делайте это осторожно и аккуратно;
теперь нужно отсоединить все патрубки и крепление ТФ. Для этого берем шлицевую или крестообразную отвертку и отсоединяем шланги поочередно;
возьмите ветошь и демонтируйте ТФ из корпуса — оттуда выльется часть топлива. Поэтому заранее подставьте подготовленную емкость, куда сольется около двухсот граммов дизеля;
теперь берем новый купленный ТФ и заливаем в него около 200 граммов дизеля — льем до краев. Также смажьте соляркой уплотнительную резинку на детали;
устанавливаем новый компонент очистки в обратной последовательности, не забывая о всех подводящих патрубках и датчике воды. Лучше закрутить его на место установки от руки, иначе в следующий раз при замене могут опять возникнуть трудности с его демонтажем;
установив ТФ, сядьте в авто и несколько раз проверните ключом в замке зажигания так, чтобы автомобиль не завелся. Это делается для того, чтобы восстановить давление в системе;

Топливный фильтр в месте установки в автомобиле с дизельным двигателем Toyota Auris

затем выставьте рычаг переключения скоростей в нейтральное положение и заведите двигатель, нажав при этом газ в пол. Газ нужно жать именно в пол, чтобы протолкнуть воздушную пробку. Если вы считаете, что ее нет в системе, то это большая ошибка, поскольку воздушная пробка есть в любом случае. Зажав газ до упора, автомобиль поработает несколько секунд и заглохнет. Переживать не нужно — это нормально. Еще несколько раз проверните ключ в замке зажигания — Аурис должна завестись со второго или третьего раза;
при этом на панели приборов может гореть лампочка неисправности ТФ — в этом тоже нет ничего страшного. Совершите контрольную поездку — через 5 минут езды лампочка погаснет;
еще раз откройте капот и проверьте крепления ТФ — нет ли утечек.

На этом процесс смены элемента очистки можно считать завершенным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
