Как выполняется ремонт шуруповерта без помощи специалиста

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

  1. Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
  2. Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
  3. Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
  4. Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
  5. Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
  6. Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
  7. Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
  8. Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

https://youtube.com/watch?v=PuPnUivwY4s%3F

Как продлить срок службы перфоратора?

Срок службы данного инструмента во многом зависит от правильности и своевременности его обслуживания, правильной подготовке к работе, а также от соблюдения всех правил хранения и эксплуатации.

При эксплуатации оборудования следует обращать внимание на сторонние шумы, запах гари и сильные вибрации. При их появлении следует немедленно произвести техническое обслуживание, выявить и устранить неисправность

Непрерывная работа перфоратора не должна быть больше 15 мин, после чего следует делать перерыв не менее чем на 5 мин. Перед заменой рабочего элемента (сверло, бур, зубило) обязательно нужно смазывать хвостик. Разрешается менять режимы работы перфоратора соответствующим переключателем только после полной остановки электродвигателя.

Соблюдение всех рекомендаций по эксплуатации перфоратора убережет его от выхода из строя, а вас – от головной боли.

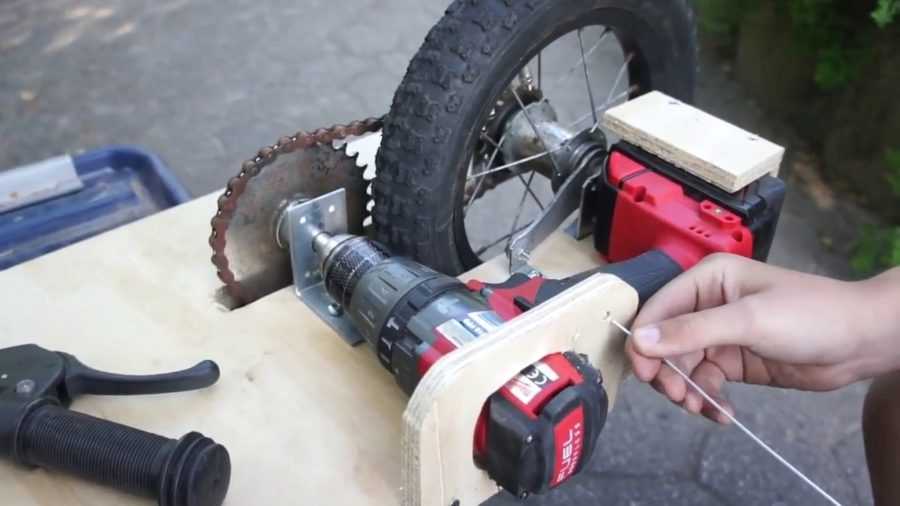

Генератор

Аккумуляторные модели шуруповерта отлично подойдут для создания самодельного генератора. При вращении его ручки прибор сможет подавать электрическую энергию. Такой генератор можно использовать в условиях похода или при выключении электроэнергии в дачном доме. Самодельный генератор может быть использован для подзарядки аккумуляторных батарей (6-12В).

Для работы подойдет шуруповерт, рабочее напряжение которого составляет 18 и больше В. Мастера советуют придерживаться такой последовательности действий:

  1. Разобрать корпус шуруповерта.
  2. Выпаять его электроплату.
  3. На место АКБ установить диодный мост, подходящий по техническим параметрам и характеристикам.
  4. Изготовить удобную в использовании ручку, закрепив ее в патроне шуруповерта.

По завершении таких простых доработок остается только собрать корпус. Самодельный генератор готов к работе.

https://youtube.com/watch?v=3WVBIXq4LMc

Проверка работоспособности электродвигателя

Последний на очереди для проверки – электродвигатель как самый сложный элемент электрической части. Если не обнаружены повреждения контактных и пусковых механизмов, а также нет сомнения в надежности пайки и целостности подводящих проводов, то проверке подвергается электродвигатель.

Схема зарядного устройства для шуруповерта.

Разборка двигателя начинается с извлечения якоря из статора. Производится визуальный осмотр контактной части коллектора и обмотки. Механические повреждения или электрическое замыкание и пробой изоляции провода заметны по изменению цвета и наличию копоти. Ремонт якоря самостоятельно не проводится. Его либо доверяют профессионалам, либо заменяют новым. Если визуально повреждений не обнаружено, то омметром производится проверка на работоспособность всех обмоток по отдельности.

Аналогично проверяется состояние обмоток статора. Ремонт его заключается в перемотке обмотки, тут придется воспользоваться услугами мастерской.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

  1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
  2. Вставить вилку зарядного устройства в розетку
  3. Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево. Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент

Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент

Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно!Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Принцип работы и основные узлы

Перед тем как начинать разборку шуруповерта (к примеру, Bosch), необходимо разобраться в принципе его работы, а также узнать из каких частей он состоит. Аппарат отличается от других электрических инструментов использованием специального механизма, который останавливает ход вращения. Этот процесс происходит, когда агрегат достигает максимального сопротивления.

Назначение всех деталей и узлов инструмента — как они называются

Шуруповерты (например, Elitech) делят на несколько разновидностей — по способу работы:

  • от сети;
  • от аккумуляторной батареи.

Независимо от типа, у них одинаковый принцип действия в плане передачи вращательного момента.

Шуруповерт состоит из нескольких основных частей:

  • Электрический двигатель.
  • Кнопка для запуска устройства.
  • Регулятор оборотов, имеющий реверсивный режим.
  • Зажимной патрон.
  • Электронный блок управления.
  • Редуктор.

Электродвигатель вращает шпиндель через специальный редуктор. Крутящий момент регулируется с помощью муфты, на шпинделе расположен патрон. В него ставят различные «биты». Шуруповерт (например, Метабо) управляется благодаря электронной схемы.

Реверсивный режим работает из-за смены полярности питания. В качестве движка используется оборудование непрерывного тока. Он предназначен для соединения с сетью переменного тока. Обмотка возбуждения соединяется с якорной обмоткой последовательно, и разделяется на несколько частей: до якоря и после него.

Чтобы производить регулировку оборотов, используют импульсную схему, которая собирается на основе микросхемы с широтно-импульсной модуляцией (ШИМ).

Муфта шуруповерта (к примеру, Бош) — это обычная трещотка. Если нагрузка становится слишком большой, то регулятор начинает функционировать. Пружина ослабляется, и выпускает кольцевую шестеренку, она сходит с шариков. Начинается холостой ход оборудования.

Информация пригодится, если возник вопрос о том, как отремонтировать шуруповерт. Особенно если требуется разобрать его и собрать полностью.


Вилка и провод зарядки

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

  1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется
    надавить на защёлку и отстегнуть модуль.
  2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
  3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
  4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
  5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

  • работающие от сети 220 вольт;
  • использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

  • электродвигатель;
  • нажимная кнопка;
  • регулятор оборотов с реверсом;
  • зажимной патрон;
  • электронный блок;
  • редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Проверьте электрическую часть двигателя

Совет инспекции

Это относится к моделям коллекторного типа. Тот факт, что они установлены, не указывает на исправность двигателя. Эти взаимозаменяемые контакты имеют определенный предел износа, и его реальную ценность нетрудно визуально оценить по их длине. Как правило, допустимый выход. Это если «высота» кисти составляет не менее 10 мм. Хотя по конкретному продукту следует уточнить. Но в любом случае, если есть подозрение на повышенный износ, лучше заменить их немедленно.

Проверка контактной группы

Ротор имеет рейки. Не только повреждение любого из них или шелушение, но даже глубокая царапина. Признак неисправности. Возможно, что электродвигатель будет работать какое-то время, но как и насколько эффективно это большой вопрос.

Тест на обмотку

Для этого они исключаются из схемы. Техника зависит от типа электродвигателя. Штифты можно открутить или «наклонить», ослабив крепежные гайки. В противном случае невозможно проверить их целостность. Обмотки двигателя соединены в общую цепь («звезда» или «треугольник»), и проверять их в исходном состоянии бессмысленно. Все они «звонят». Даже с перерывом в случае короткого замыкания.

Целостность обмотки

На самом деле каждый из них. Это правильно проложенный провод. Все они связаны цепью. Поэтому должна быть только одна «пара» выводов. Поэтому нужно взять любой из них (после снятия всех перемычек) и по очереди, используя мультиметр, «позвонить» с остальными. Если при проверке конкретного выхода устройство постоянно показывает ∞ (при измерении сопротивления), в этой обмотке статора происходит внутренний обрыв. Однозначно. В ремонте.

Как отремонтировать патрон

Патрон у каждой определенной модели шуруповерта отличается от аналогичных элементов других моделей. Основной отличительной особенностью является способ крепления патрона:

  1. Конус Морзе.
  2. Резьбовое соединение.
  3. Резьбовое соединение с фиксирующими винтами.

Для определения способа крепления, оптимальнее всего воспользоваться маркировкой, которая наносится на гильзу патрона:

  • значение маркировки «1–6 В10» свидетельствует о способе крепления при помощи конуса Морзе.
  • надпись на подобии «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» свидетельствует о метрической или дюймовой резьбе.

В случае, если патрон крепится посредством резьбы, то необходимо выполнить ряд следующих действий:

  1. Разжать каждый кулачок патрона.
  2. При наличии винта выполнить его выкручивание.
  3. Выполнить зажим шестигранного Г-образного ключа (10 мм) короткой стороной в патроне.
  4. Малыми оборотами запустить и сразу выключить шуруповерт, таким образом чтобы произошел удар длинного края шестигранного ключа об стол. Чтобы не включать прибор необходимо просто несколько раз ударить молотком по шестиграннику. Таким образом произойдет сдвиг резьбы и выкручивание патрона.

При отсутствии результата можно разобрать шуруповерт и вынуть из него собранный редуктор. Для этого достаточно воспользоваться Г-образным трубчатым ключом (зачастую на «19»), чтобы открутить патрон, зажимая с другой стороны сторон крепежный болт редуктора с накидными головками ключей. Они обеспечивают необходимым упором, благодаря чему патроны легко откручиваются руками.

При разборке патрона снимается заглушка у основания

Пластиковые заглушки нужно осторожно поддеть ножом. Металлические следует выбивать молотком, нанося удары по основанию патрона:

  1. Необходимо заранее предусмотреть наличие большого болта, который следует закрепить в патроне и с легкими усилиями поджать, чтобы выполнить центровку. Выступ головки болта должен быть на более 2-3 см над патроном.
  2. Далее следует ударить молотком по поверхности головки болта. Патрон должен выскочить из держателя.

Наиболее часто встречаемая неисправность патронов:

  • неровно зажимаются биты;
  • возникают люфты между битой и кулачком;
  • кулачок неравномерно выдвигается.

Чтобы выяснить причины и устранить их, нужно выполнить ряд следующих действий:

  1. Разобрать патрон.
  2. Произвести снятие конусной гайки, состоящей из двух элементов.
  3. Выкрутить зажимной кулачок.
  4. Проверить резьбу на гайке и кулачке, заменить каждую неисправную деталь.
  5. Полностью собрать патрон.

Стоит учитывать, что приобрести кулачок или конусную гайку достаточно трудно, поскольку на рынок они поставляются в полной комплектации. Но их можно снять с других аналогичных патронов. В связи с этим неисправные патроны оптимальнее всего заменить на новые. Во время покупки нового элемента рекомендуется идти в магазин с шуруповертом и демонтированным старым патроном.

Почему не работает дрель: основные неисправности

Значимые конструктивные отличия между различными моделями дрелей – наличие либо отсутствие реверса, регулятора оборотов и ударного режима. В остальном инструмент любого бренда состоит из одних и тех же узлов. Вне зависимости от того, не работает ли дрель Интерскол, Bosch, Metabo или DeWALT – источники неполадок будут одинаковыми, переменными станут лишь характеристики и параметры запчастей.

Если дрель совсем не включается – основные причины этого в электрике:

  • обрыв жилы сетевого шнура, что несложно выявить при помощи мультиметра;
  • нарушение контакта жил кабеля с клеммами пусковой кнопки;
  • выход из строя электродвигателя: межвитковый пробой обмоток якоря или статора, их обрыв, пробой на корпус. Мультиметр поможет диагностировать эти дефекты, но их самостоятельное устранение в бытовых условиях невозможно;
  • когда дрель включается через раз или работает с перебоями (при исправном сетевом кабеле) – велика вероятность износа щеток, замена которых не представляет особой сложности;
  • нагрев или оплавление корпуса вызывают чрезмерные нагрузки на двигатель;
  • одна из частых причин поломки – не работает кнопка дрели в результате износа рабочего слоя реостата, выхода из строя регулятора оборотов или реверса.

В ситуациях, когда перестала включаться дрель Hitachi, DWT, Makita и др. при исправной электрической части, дефекты следует искать в механических узлах. Чаще всего это:

  • повреждение шестерен редуктора, сопровождаемое характерным скрежетом;
  • износ зажимных губок патрона, в результате чего нарушается надежность фиксации сверла или иного инструмента;
  • заклинивание или чрезмерный люфт в опорных подшипниках, что требует их полной замены.

Чтобы самостоятельные поиски и устранение неисправности не отняло у вас слишком много сил и времен – обратитесь в СЦ «Удачная техника сервис». Качественно, быстро и недорого – основные принципы компании при ремонте дрелей и множества иных видов ручного инструмента!
