Как снять форсунки приора 16 клапанов с кондиционером своими руками

Причины загрязнения форсунок

При сгорании смеси воздуха и топлива образовывается смоляной налет. Он откладывается не только в камере сгорания двигателя, но и на поверхности сопел. Это приводит к постепенному их загрязнению. Форма и диаметр отверстия в корпусе форсунки постепенно уменьшается. Результат – недостаточная подача, изменение процесса распыления. Смесь получается неоднородной. Вместо того чтобы форсунка подавала в двигатель топливный туман, она распыляет небольшие струйки.

Структура смеси меняется, в ней появляется чрезмерное количество воздуха или горючего. Производительность двигателя уменьшается, бортовой компьютер старается адаптировать машину под новые условия, подавая еще большее количество бензина, который не может сгореть до конца.

Бензиновые форсунки еще хуже работают зимой, когда горючее испаряется медленнее. Это приводит к более интенсивному появлению загрязнений.

Как почистить инжектор на ВАЗ-2112 16 клапанов: фото и видео

Многие автолюбители сталкивались с тем, что у 16-клапанного ВАЗ-2112 начинались проблемы с впрыском. Так, обычно это связано с загрязненностью инжектора, а точнее форсунок распыления топлива. В зависимости от режима езды и работы двигателя, они могут распылять бензин или «струйно» подавать его в цилиндры. Но, как почистить этот элемент знают не многие автомобилисты.

Этапы чистки инжектора

Для того чтобы почистить форсунки, необходимо их сначала демонтировать и проверить на распыление топлива. Чтобы это сделать эффективно, лучше всего обратиться на автосервис, где есть специальный проверочно-диагностический стенд. Но, для любителей экстрима, можно проделать эту процедуру в домашних условиях своими руками.

Демонтаж форсунок

Для того чтобы демонтировать форсунки придется разобрать часть топливной системы. Начнём с ресивера.

Так, для начала необходимо отключить топливные патрубки. Затем, необходимо отключить топливную рампу от бортовой сети. Далее, проводим демонтаж рампы.

Демонтированная топливная рампа с форсунками

Следующим этапом становится демонтаж непосредственно форсунок.

Вынимать их необходимо крайне аккуратно, чтобы не повредить. Главное сохранить уплотнительные резинки.

Хотя, как показывает практика, обычно, они меняются, поскольку подвержены износу. Теперь, когда все снято, можно перейти непосредственно к процессу чистки. Почистить форсунки можно двумя способами: в автосервисе на специальном стенде или в домашних условиях. Рассмотрим, оба способа более детально.

Чистка форсунок на стенде

Форсунки в стенде для проверки и чистки

Обычно, автосервис просит привозить демонтированные форсунки. Так, для начала проверяется электропитание и работоспособность этого элемента и только после этого можно перейти непосредственно к процессу чистки. Рассмотрим, весь процесс поэтапно:

Форсунки устанавливаются в специальные посадочные места и подключаются к стенду. Стоит отметить, что в зависимости от конструкции аппарата для чистки одновременно можно проводить процедуру от 4 до 8 элементов.
Далее, устанавливается программа чистки.
Первым этапом становится чистка форсунок капельным путем.
Затем, жидкость для чистки подается под давлением, чтобы вымыть остатки накипи и гари.
Следующий этап, проверка распыления.
Последним действием становится диагностика чистых форсунок в разных режимах работы. Стенд имитирует подачу топлива, чем проверятся, насколько хорошо почистились элементы.

Ваз 2110 троит двигатель

Проблемы с двигателем, даже носящие эпизодический характер, всегда нужно решать незамедлительно. Например, бывает так, что временами на ВАЗ 2110 троит двигатель, и многие на это не обращают внимания, эксплуатируя машину дальше как ни в чем не бывало. Но это неверное отношение к данной проблеме. Разберемся же в причинах такого симптома и рассмотрим способы их оперативного устранения.

Когда пора проверить двигатель

Двигатель всегда должен работать, как часы, то есть ровно и без дерганий, провалов, скачков. На холостых оборотах легко заметить, что работа мотора нестабильна. Когда закрадываются такие подозрения, лучше поднять капот и прислушаться к тактам во всех цилиндрах. «Троит» — значит один или два цилиндра бездействуют, так как отсутствуют условия, необходимые для обеспечения процессов в их камерах сгорания. Как следствие, заметно падает реальная мощность силового агрегата, увеличивается расход бензина. Также появляется склонность к заглоханию, например на перекрестках, на светофоре или во время прогрева. При этом, когда на ВАЗ 2110 троит двигатель, причины подобной неисправности могут быть различными.

Выяснить, в каком именно цилиндре возникли проблемы, можно одним простым и давно известным способом. Нужно на работающем ДВС поочередно снимать с каждой из свечей высоковольтный провод. Если цилиндр до этого работал исправно, то при его отключении возникнет заметный провал и падение оборотов (смотреть на шкалу тахометра). В случае же отсутствия каких либо изменений после снятия со свечи провода можно смело предположить, что дело как раз в этом цилиндре – он и до отключения не работал.

Причины нестабильной работы мотора

Вот примерный и неполный список причин троения двигателя «десятки»:

Ваз 2110 троит двигатель

неисправность свечи зажигания, ее намокание;
пробой высоковольтного провода;
крайне низкое качество бензина;
подсос воздуха в системе вакуумного усилителя тормозов;
потеря герметичности в районе впускного коллектора;
необходимость в регулировке клапанов;
прогар клапана или поршня;
выработка рычагов клапанов;
поломка поршневых колец;
пробой прокладки ГБЦ;
выработка или непригодность маслосъемных колпачков.

Останавливаться на всех пунктах поочередно мы не будем, но есть смысл отметить некоторые методы быстрого выявления легкоустранимых поломок. Так, например, элементарной проблемой становится нерабочая свеча. Это же касается и пробитых бронепроводов. Выявить неисправность проще всего при помощи поочередной замены каждого из этих элементов на заведомо рабочий. Также иногда удается заметить искрение в темноте, которое и укажет вам на поврежденный высоковольтный провод.

По поводу проблем с клапанами можно дискутировать вдоволь, ведь такая «болезнь» очень характерна для вазовских двигателей. Прежде всего, нужно не забывать, что каждые 10-20 тыс. км производится обязательная регулировка клапанов, чтобы они во время работы полностью закрывались или открывались. А вот нечастые случаи прогорания клапана и даже поршня требуют точных замеров компрессии в цилиндрах и последующего вскрытия силового агрегата. Выработка и разрушение поршневых колец в таком случае определяется путем наливки в цилиндр небольшого количества моторного масла – если компрессия повысилась, то проблема, скорее всего, в кольцах.

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Печать

Снятие топливных форсунок Приоры

Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.
Снять скобу, поддев отверткой.
Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.
Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла. Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.

Источник xn—-8sbabr6ahc3e.xn--p1ai

Двигатель глохнет, не тянет или троит? Причиной могут быть неисправные форсунки, которые следует проверить и при необходимости почистить.

Снятие топливной рампы на Lada Priora

– сбросить давление в топливной системе.

– снять воздушный фильтр двигателя.

– приготовить крестовую и плоскую отвертки.

– рожковый ключ «на 22».

– головку «на 10» и «на 13».

– шестигранник «на 5».

1. Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.

2. Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.

3. Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22». В противном случае рампу можно сломать.

4. Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

5. Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).

6. Отвернуть саморез крепления направляющей трубки крестовой отверткой.

7. Снять трубку с указателем уровня масла вверх.

8. Снять шланг вакуумного усилителя тормозов с впускного трубопровода, ослабив пассатижами затяжку хомута.

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода. Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону.

1. Отвернуть две гайки верхнего крепления впускного трубопровода, используя головку «на 10».

2. Затем два болта и три гайки нижнего крепления с помощью головки «на 13».

3. Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3-го цилиндров. Закрыть отверстия под катушки зажигания ветошью.

4. Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

5. Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».

6. Снять все четыре форсунки из отверстий ГБЦ, потянув рампу вдоль осей форсунок. Снять рампу с форсунками и жгутом проводов.

7. Топливная рампа в сборе с форсунками и жгутом проводов.

Напомним, что в предыдущей статье мы рассказывали как заменить тормозные диски на Лада Приора.

Снятие топливных форсунок на Лада Приора

1. Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.

2. Снять скобу, поддев отверткой.

3. Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.

4. Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Источник vazgarage.ru

Троит двигатель

Автомобили 28 января 2017

Несмотря на огромное количество критики в адрес «Лады Приоры», это один из самых популярных автомобилей, которые выходили с конвейера «АвтоВАЗа» за последние годы. «Приора» оснащена достаточно удачным двигателем с хорошей динамикой, салон получился очень удобным.

А в максимальных комплектациях предлагаются полезные опции. Но при этом время от времени машина приносит владельцам незначительные проблемы. Одна из самых популярных неисправностей – троит двигатель «Приора» (16 клапанов). Причины этого явления довольно неприятные.

Да и к тому же мотор перегревается в итоге.

Когда водитель утром заводит свой автомобиль, то двигатель работает не ровно, как ранее, а с перебоями. Из выхлопной трубы в это время доносятся глухие звуки. При этом ощущается стойкий и сильный запах несгоревшего топлива. Вибрации постоянно растут, и это чревато трещинами в подушках. Так двигатель троит на холодную.

Троит мотор: чем это опасно?

Если учитывать, что «Лада Приора» изготавливается с 2007 года, часто встречаются экземпляры, где двигатель стучит так, как на старой машине 20-летней давности. Это работа мотора на трех цилиндрах. Может стоять самая последняя прошивка, однако если на автомобиле «Лада Приора» троит двигатель, горит чек, то такому автомобилю осталось совсем недолго.

Система питания

Если троит двигатель “Приора” (16 клапанов), причины могут быть банальны. Когда нет вспышки в цилиндре, возможно, там просто нет горючего. Если в нем нормальная степень сжатия, стоит продиагностировать систему питания. Следует обратить максимум внимания на воздушный фильтр и на патрубок.

Необходимо убедиться, надежно ли затянуты хомуты, цел ли сам корпус очистителя, нет ли подсоса воздуха извне

Также обратите внимание на трубки. Они должны плотно закрепляться на дроссельном узле. О том, что некоторые детали неисправны, могут сообщать подтеки горючего, щели, отломанный пластик

О том, что некоторые детали неисправны, могут сообщать подтеки горючего, щели, отломанный пластик.

Когда троит двигатель “Приора” (16 клапанов), причины часто заключаются в форсунке.

Обмотка форсунок

Она может не только забиться грязью – часто на «Приорах» сгорают обмотки элементов. В данном случае ситуация легко восстанавливается своими руками. Снимается крышка, а затем коллектор. Далее проверяются обмотки форсунок. С помощью мультиметра измеряют сопротивление обмоток. Оно должно быть около 11-15 Ом. Если показатели меньше, элемент следует заменить.

Как устранить неисправность форсунок?

Если сопротивление находится в норме, тогда рекомендуется полностью демонтировать топливную рампу и тщательно промыть каждую деталь. Не стоит выполнять эту операцию, если опыта в этой работе нет. Для промывки необходимо открыть клапаны форсунки. Затем подать туда под давлением аэрозольную промывку. Это несложно, однако без опыта можно все испортить.

Диагностика свечей по налету

Когда двигатель троит на холодную или на горячую, можно проверить нагар на свечах. Если налет белый, то это говорит о обедненной смеси и перегреве двигателя. Черный оттенок сообщает об обогащенной смеси. И в первом, и во втором случае есть проблемы с работой электроники. Это или установка новой прошивки, или же замена ЭБУ.

Нормальная свеча имеет кирпичный цвет. Кстати, двигатель может троить на холостом ходу, если деталь отсырела. Также из-за этого значительно увеличивается время прогрева. Кроме свечей может барахлить и катушка зажигания. «Приора» (8 клапанов) оснащается трамблерным зажиганием. Часто наблюдается перегрев катушки.

Восстановить работу мотора можно простой заменой элемента.

Резюме

Итак, мы рассмотрели, почему машина троит. Это не все возможные причины, но они помогают точно диагностировать работу мотора и найти неисправность.

Снятие и установка форсунок Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;– неустойчивая работа двигателя;– двигатель глохнет на холостом ходу;– пониженная частота вращения коленчатого вала ваз 2171 на холостом ходу;– двигатель не развивает полной мощности, недостаточная приемистость двигателя;– провалы в работе двигателя при движении автомобиля;– повышенный расход топлива;– повышенное содержание СН в отработавших газах.

Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер.

1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор.

2. Проведите первоначальную проверку обмоток форсунок ваз 2172. Для этого поочередно подсоедините омметр к контактам колодок.

В колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки лада приора или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля лада приора (см. «Снятие и установка топливной рампы»).

5. Подденьте отверткой пружинный фиксатор форсунки…

6. …снимите фиксатор…

7. . и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки.

8. Для выявления неисправной форсунки подключите к контактам форсунок лада приора омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

Примечание Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

Форсунки двигателя ВАЗ-21126-00 автомобиля ВАЗ 2170 Lada Priora имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ priora других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

9. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца…

10. …снимите уплотнительное кольцо с форсунки lada priora…

11. …и аналогично снимите кольцо со стороны распылителя.

12. Если устанавливаете прежние форсунки приора, аккуратно промойте их распылители растворителем или очистителем карбюратора лада приора.Предупреждение

Устанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.

Уплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

13. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40.

14. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.

15. Установив топливную рампу приора, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок priora.

16. Установите все снятые детали ваз 2170 в порядке, обратном снятию.

Датчики

Трение двигателя могут вызывать 2 датчика. Один из них это датчик холостого хода. При его ошибке мотор будет троить на холодную. После прогрева все нормализуется. Также проблему может вызывать датчик положения коленчатого вала. Обычно проблему с ним видно при диагностике.

Заключение

. Неисправностей связанных с двигателем немало

При этом даже безобидные с виду могут вызывать кучу других проблем. Поэтому важно знать все причины, почему троит двигатель Приоры 16 клапанов

Это поможет вам максимально быстро устранить проблему, которая значительно снижает ресурс двигателя. А также приближает необходимость проведения капитального ремонта.

Машина дергается на малых оборотах или при разгоне? Двигатель троит и горит Check Engine? Автомобиль потерял динамику и не едет, как раньше? В статье расскажем про все возможные причины этих неисправностей и как решить проблему.

Стоит отметить, что причины неисправностей аналогичны для всех современных автомобилей Лада (Калина, Гранта, Приора, Ларгус, Веста, Нива или XRAY), т.к. АвтоВАЗ комплектует их одинаковыми по характеристикам двигателями.

Начинать поиск проблемы рекомендуется с диагностики (считывания ошибок). Если такой возможности нет, то сначала выполняем проверку (либо устанавливаем на время заведомо рабочую запчасть/датчик), а только затем меняем неисправные детали.

Если двигатель троит на холостом ходу, либо автомобиль дергается при разгоне (движении), возможные причины:

Признаки поломки форсунок

Задача форсунки — подача топлива в камеру сгорания. Поэтому основная неисправность, которая может с ней возникнуть — засорение или полный выход ее из строя. К признакам неисправной работы форсунок относятся следующие факторы:

неустойчивая работа двигателя на холостом ходу;
значительный рост потребления топлива;
проблемы с запуском двигателя, особенно “на холодную”;
в некоторых случаях может появиться значительное количество черного дыма из выхлопной трубы (в случае, если в камеру сгорания попадает много топлива через протекающую форсунку), а иногда так же сопровождается и периодическими звонкими хлопками из глушителя;
потеря динамических качеств автомобиля, выражающаяся в том, что машина плохо разгоняется, ей не хватает мощности, чувствуются рывки во время езды даже по ровной поверхности, в том числе при сбросе газа и при изменении значения нагрузки на двигатель.

Эти признаки конечно могут указывать и на другие проблемы силового агрегата автомобиля, однако все же при их возникновении советуем вам проверить форсунки и при необходимости отремонтировать или заменить их.

Неисправности в работе форсунок влекут за собой значительный износ ДВС, и приближают срок его капитального ремонта.

Замена резиновых колец на форсунках ВАЗ

Сегодня пойдет речь о замене резиновых колец на форсунках на автомобилях ВАЗ (2114, 2110, Калина, Гранта и т.д.). Почему я решил их заменить? Потому что они стали не достаточно герметичными и через них происходил подсос воздуха (смесь обеднялась).

На автомобиле постоянно плавали обороты и периодически выскакивала ошибка P0171 бедная смесь. Жидкостью для чистки карбюратора проверил основные места впускного коллектора на подсос воздуха (пшикая на них во время работы двигателя). При попадании жидкости на форсунки, а точнее на их место соединения с впускным коллектором, двигатель начал реагировать (начали повышаться обороты). Таким образ было установлено, что нужно менять резиновые (уплотнительные) кольца форсунок.

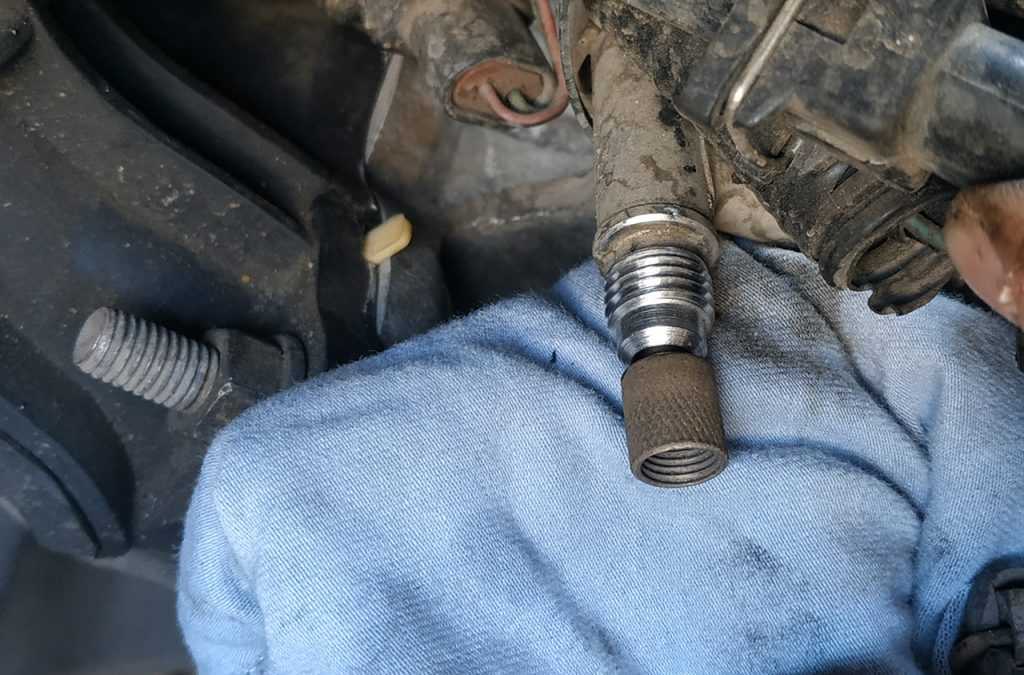

Первое, что нужно сделать — стравить давление топлива в рампе. Для этого не ее торце есть специальный ниппель. Предварительно положив под него тряпку, понемногу стравливаем давление.

Будьте осторожны, если двигатель был недавно заглушен, в рампе будет довольно большое давление. Не допустите попадания топлива на выпускной коллектор.

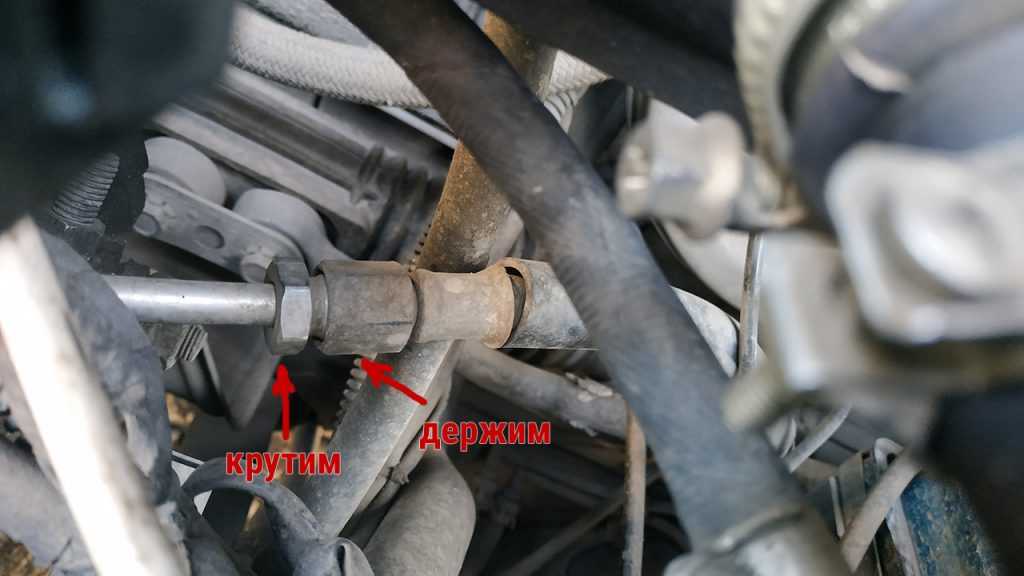

Теперь, когда давление стравлено, можно открутить рампу форсунок от шланга топливоподачи. Там две гайки под ключ на 17. Одним ключем держим гайку на шланге, вторым крутим гайку на рампе.

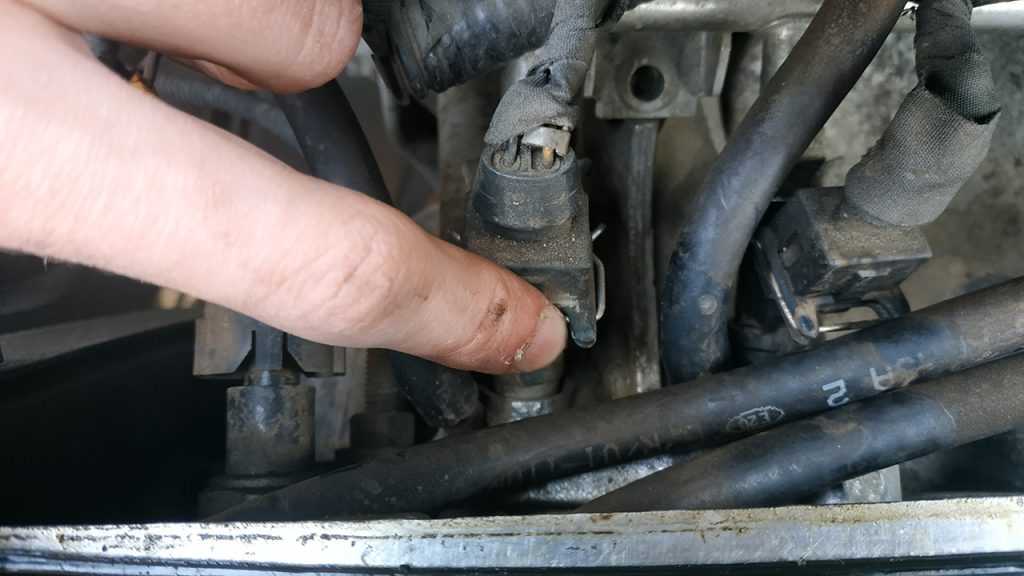

И последнее, что осталось — снять разъемы питания форсунок. Они фиксируются металлической скобой. Что бы снять разъем, нужно нажать на скобу и потянуть сам разъем вверх.

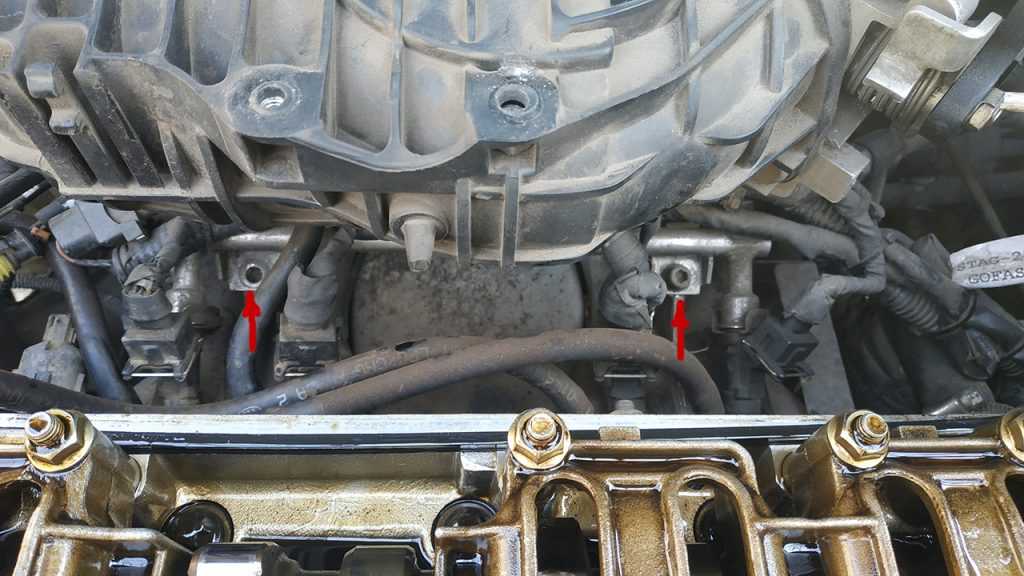

Сама рампы с форсунками крепится к двигателю двумя болтами под шестигранник. Выкручиваем их и рампу можно свободно вытаскивать.

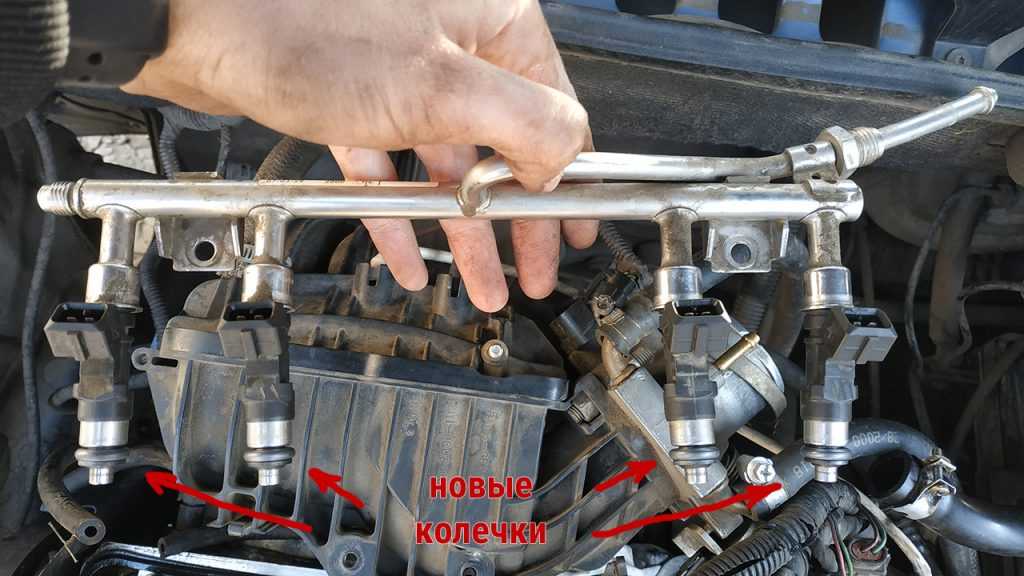

Я выполнял замену только нижних резиновых колец форсунок ВАЗ, так как именно в них была проблема. Для профилактики можно поменять и верхние колечки форсунок. Их меняют, когда они начинают пропускать топливо (слышен отчетливый запах бензина).

Что бы было легче устанавливать рампу назад, можно предварительно смазать резиновые кольца форсунок силиконовой смазкой. В дальнейшем, в процессе работы двигателя, она испарится.

Рекомендуют выполнять замену уплотнительных колечек форсунок каждый раз, когда они снимаются с двигателя во избежания неприятностей в дальнейшем (к примеру, таких, какие были у меня).

Источник

Проверка форсунок в домашних условиях при помощи уха и отвертки!

Заводим двигатель и даем ему прогреться.
Затем берем самую большую длинную отвертку и ставим ее в основание топливной форсунки.
Будьте осторожны! Во время проверки форсунок таким методом ваша одежда, волосы и пр. не должно свисать над подвижными частями!
Прикладываем ухо к рукоятке отвертки и внимательно слушаем звук.

Если при прослушивании топливной форсунки вы услышите непрерывную серию щелчков равномерных и не очень громких, то можно предположить, что инжектор исправен и работает как надо.

Если же щелчки прерывистые, нерегулярные и с паузами, скорее всего, эта форсунка заедает или клинит, и требует промывки или даже замены. Как минимум такую форсунку следует снять для дальнейшей диагностики.

Описанную процедуру выполняем для каждой форсунки, после чего принимаем решение о том есть ли смысл в посещении СТО или нет. Такой метод не дает 100% уверенности, однако предварительное заключение можно сделать. К тому же это бесплатно и доступно каждому. Если есть ошибки, указывающие на проблемы с форсунками, то данный метод, как минимум, поможет убедиться в том, что проблема действительно есть.

После такой диагностики можно попробовать восстановить работу форсунки при помощи промывочной жидкости или же заехать на станцию и произвести полноценную чистку форсунок на ультразвуковом стенде.

Промывка форсунок «Приоры»

Существует два варианта промывки форсунок: со снятием их с автомобиля и без него. Снятые форсунки промываются на специальных стендах с помощью ультразвука, под действием которого исчезают даже самые старые загрязнения. У обычных водителей нет таких стендов, поэтому ниже будет рассмотрен более популярный вариант промывки форсунок без снятия их с «Приоры». Вот что для этого потребуется:

литр специальной промывочной жидкости;
два автомобильных ниппеля;
автомобильный топливный фильтр;
пара металлических хомутов;
метровый отрезок резинового шланга диаметром 12 мм;
дрель со сверлом на 13 мм;
электрический насос;
двухлитровая пластиковая бутылка.

Последовательность промывки

В пластиковой бутылке просверливается дно и пробка. Это делается сверлом на «13». В отверстия вставляются автомобильные ниппели.

В отверстия пластиковой бутылки вставляются обыкновенные автомобильные ниппели
Из ниппеля, вставленного в пробку, выкручивается золотник. Это нужно сделать для того, чтобы промывочная жидкость свободно проходила в форсунки.
Теперь на ниппель, вставленный в пробку, надевается резиновый шланг и фиксируется металлическим хомутом. Второй конец шланга надевается на топливный фильтр и фиксируется вторым хомутом. К бутылке скотчем прикручивается отрезок верёвки (чтобы бутылку можно было повесить на капот).

Форсунки «Приоры» промываются с помощью фильтра и пластиковой бутылки
Машина заводится. Необходимо дождаться, когда двигатель нагреется до 90 градусов. После прогрева машина глушится. С бензонасоса снимаются топливные шланги, автомобиль снова заводится и работает до тех пор, пока не заглохнет. Всё это делается для того, чтобы полностью сбросить давление в топливной магистрали.
Теперь необходимо найти топливный шланг с зелёной кнопкой на хомуте, подключённый к топливной магистрали. Чтобы его снять, достаточно нажать на зелёную кнопку и потянуть на себя.

На топливном шланге «Приоры» хорошо видна зелёная кнопка
Шланг надевается на топливный фильтр (причём хомут с зелёной кнопкой должен издать характерный щелчок).

Главный топливный шланг «Приоры» подключён к топливному фильтру для промывки
В пластиковую бутылку заливается промывочная жидкость.
К ниппелю, вставленному в дно бутылки, подключается шланг электрического насоса, после чего бутылка подвешивается на открытый капот автомобиля.

Приспособление для промывки форсунок «Приоры» собрано и готово к работе
С помощью насоса в бутылке создаётся давление в 3 атмосферы (по мере вытекания жидкости из бутылки насос придётся включить ещё несколько раз для поддержания этого давления).
После того как нужное давление в бутылке создано, автомобиль заводится на холостом ходу и работает в течение 15 минут.
По истечении этого времени двигатель глушится и остывает в течение 10 минут.
Если в бутылке ещё осталась жидкость, мотор снова заводится и работает до тех пор, пока сам не заглохнет.
После этого промывочная система снимается с машины, а топливный шланг устанавливается на штатное место. Промывка форсунок закончена.

Снятие топливной рампы

Потребуется: сбросить давление в топливной системе, снять воздушный фильтр двигателя, приготовить крестовую и плоскую отвертки, рожковый ключ «на 22», ключом «на 17», пассатижи, головку «на 10», «на 13» и шестигранник «на 5».

Порядок действий:

Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.
Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.
Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22». В противном случае рампу можно сломать.
Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).
Отвернуть саморез крепления направляющей трубки крестовой отверткой.
Снять трубку с указателем уровня масла вверх.
Снять шланг вакуумного усилителя тормозов с впускного трубопровода, ослабив пассатижами затяжку хомута.

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода (см. замена дроссельного узла). Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону (см. замена свечей зажигания).

Отвернуть две гайки верхнего крепления впускного трубопровода, используя головку «на 10».
Затем два болта и три гайки нижнего крепления с помощью головки «на 13».
Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3го цилиндров. Закрыть отверстия под катушки зажигания ветошью.
Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».
Снять все четыре форсунки из отверстий ГБЦ, потянув рампу вдоль осей форсунок. Снять рампу с форсунками и жгутом проводов.
Топливная рампа в сборе с форсунками и жгутом проводов.
