Тнвд камаз евро 2: устройство и регулировка . бош

Регулировка зажигания КАМАЗ

Моторы грузовых авто российского производства отличаются повышенной чувствительностью в отношении неправильного регулирования зазора, поэтому важное значение имеет корректное выставление максимального угла. Иначе работа двигателя становится неправильной

  1. Вначале требуется установка метки на ТНВД таким образом, чтобы топливо впрыскивалось на 4 миллиметра до входа поршня в позицию ВМТ. Для этого нужно поставить отметку на краю указателя-стрелки, которая установлена на насосе. То есть требуется осуществлять вращение двигателя во время движения до совмещения риски с меткой указателя, а в момент этого совмещения подаётся топливо.
  2. Затем отметка передвинется далее. Поршень входит в позицию мёртвой верхней точки во время совмещения риски с краем стрелки. Во избежание ошибки на данной стадии позиция поршня в этой точке закрепляется специальным стопором, местом расположения которого является картер маховика.
  3. Во время одного поворота вала ТНВД поршень входит в мёртвую точку дважды. Требуется определить позицию, в которой осуществляется сжатие внутри цилиндра. Если во время настройки угла опережения насос не снимается, можно просто подвести на муфте риску, ведущую к стрелке-указателю. Стопор может быть опущен, затем нужно осуществлять разностороннее вращение маховика для вхождения стопорного элемента в паз. Требуется совершать это вращение, пользуясь рычагом, который установлен в особое отверстие, имеющееся на торце маховика.
  4. После выполнения вышеописанных действий можно достичь установки поршня в точку момента сжатия. Затем требуется ослабление винтов, с помощью которых крепится насосный привод, и совмещение после этого отметки с краем стрелки. Именно эта позиция — самая оптимальная. При смещении метки мотор работает неправильно, с плавающими оборотами.

Механизм газораспределения двигателя КамАЗ-740

Механизм газораспределения этого двигателя состоит из распределительного вала 1 (рис. 14) с шестерней 17, толкателей 2 с направляющими 3, штанг 4, коромысел 6 с регулировочными винтами 5 и контргайками 7, впускных 14 и выпускных 15 клапанов с пружинами 10,11 и деталями их крепления, привода распределительного вала.

Рис.14. Механизм газораспределительный

Толкатели передают усилие от кулачков распределительного вала к штангам. Цилиндрическая направляющая часть толкателя пустотелая, в ней имеются два отверстия для слива масла из внутренней полости. Этим маслом смазывается боковая поверхность толкателей и кулачки распределительного вала. Внутренняя поверхность толкателя заканчивается сферическим гнездом, куда упирается нижний конец штанги. Торцевая поверхность толкателя, сопряженная с кулачком, для повышения износостойкости наплавляется отбеленным чугуном и имеет тарельчатую форму.

Толкатели устанавливаются в чугунных направляющих, прикрепленных к блоку цилиндров. При работе двигателя толкатели постоянно вращаются вокруг своих осей, что обеспечивает их равномерный износ. Вращение толкателей достигается за счет сферической поверхности их тарелок и скошенных поверхностей кулачков распределительного вала. Штанги передают усилие от толкателей на коромысла, они изготовлены из стали, пустотелые, со вставными наконечниками. Нижний наконечник имеет выпуклую сферическую поверхность, верхний наконечник выполнен в виде сферической чашки. Для прохода смазки через штанги в наконечниках имеются отверстия.

Коромысла передают усилия от штанг клапанам, изготовлены из стали. Каждое коромысло представляет собой двухплечий рычаг, в отверс­тие которого запрессована бронзовая втулка. Носик длинного плеча коро­мысла закален до высокой твердости. В короткое плечо коромысла ввернут регулировочный винт с контргайкой для регулировки зазора между ко­ромыслом и торцом стержня клапана.

Коромысла впускного и выпускного клапанов установлены па общей стойке, закрепленной на головке цилиндров двумя шпильками. Осевое пе­ремещение коромысел ограничивается пластинчатым фиксатором, установленным под стойку. В стойке имеется отверстие для подвода масла к ко­ромыслам.

Клапаны предназначены для открытия и закрытия впускных и выпускных клапанов. Каждый цилиндр имеет один впускной и один выпускной клапаны. Оба клапана изготавливаются из жаропрочной стали. Клапан состоит из головки и стержня; головка имеет рабочую фаску, а стержень кольцевую проточку. Диаметр головки впускного клапана больше, чем у выпускного клапана, это улучшает наполнение цилиндра воздухом. Рабочая фаска головки выпускного клапана, работающего в условиях высоких температур, упрочнена износостойким и коррозионно-стойким сплавом стелитом.

Клапана перемещаются в металлопоперечных втулках, запрессованных в головку блока. Для лучшей приработки стержни клапанов перед сборкой покрываются графитом. На втулке впускного клапана устанавливается уплотнительная манжета для ограничения поступления масла в зазор между стержнем клапана и втулкой. К этим деталям посыпает масло, вытекающее из сопряжения коромысла с осью.

Рис.15. Установка шестерен привода агрегатов: 1-шестерня ведущая;2,3-шестерни промежуточные;4-шестерня распределительного вала; 5-шестерня привода топливного насоса; 6-шестерня привода насоса усилительного механизма; 7-шестерня привода ком­прессора

Привод распределительного вала осуществляется от ведущей шестерни 1 (рис, 15), установленной на хвостовике коленчатого вала через блок промежуточных шестерен 2 и 3. Все шестерни стальные, штампованные с термообработанными прямыми зубьями. Блок шестерен вращается на сдвоенном коническом роликоподшипнике, установленном на оси, закрепленной на заднем торце блока цилиндров. От шестерни распределительного вала через шестерню 5 получает привод топливный насос высокого давления, а от шестерни 5 через шестерни 6 и 7 соответственно насос гидроусилителя рулевого привода и компрессор.

Для согласованной работы кривошипно-шатунного газораспределительного механизмов и топливного насоса шестерни устанавливаются по меткам «О» и рискам, нанесенным на их торцах. Работа механизма газораспределения заключается в следующем. Вращение коленчатого вала двигателя через блок промежуточных шестерен передается на распределительный вал, кулачки которого набегают на толкатели и заставляют их перемещаться. Усилия от толкателей через штанги и коромысла передаются клапанам, заставляя их открываться. При сбегании кулачков с толкателей клапаны закрываются под действием своих пружин.

Вал с кулачками

Вал с кулачками передаёт смещение плунжерам помповых отделов, солярка подаётся в камеры в нужный момент. Материал изготовления вала – сталь, нагруженные поверхности прокаливаются с порошком цемента на 0,7-1,2 мм, вращение происходит посредством двух подшипников. Вал защищён от протечек манжетой, материал изделия, резина. Передний конец вала приводит в действие муфту, устанавливающую угол впрыска солярки. Вращаясь, вал передаёт напор на толкатели и далее на помповые плунжеры посредством пят. Изменяя толщину пят, влияем на характер топливной подачи, рост толщины провоцирует раннюю подачу и наоборот.

Муфта, изменяющая подачу солярки

Устройство ТНВД Бош КамАЗ Евро 2 и др. предусматривают введение солярки за 18° до достижения поршнем верхней точки на такте сжатия. Делается это для смешивания воздуха и заряда солярки, что бы получить максимум мощности.

Рост частоты оборотов уменьшает время на подготовку сгорания. Дабы процедура не началась после верхней точки, и не снизила полезную работу, солярку вводят досрочно, с увеличением угла. Делают это муфтой, изменяющей подачу солярки, поворачивая вал с кулачками в сторону обращения по отношению к приводу. Муфта улучшает запуск мотора и экономит солярку.

На КамАЗ установка автомат применяет диапазон регулировки от 18° до 28°. Расположено изделие на конусном конце вала ТНВД, крепление обеспечивается гайкой и шайбой.

Муфта ТНВД Бош состоит:

  • Остов;
  • Главной половинной муфты;
  • Второстепенной половиной муфты;
  • Прокладки;
  • Стаканные упоры упругих элементов;
  • Упорные шайбы;
  • Регулирующие прокладки.

ТНВД КамАЗ — это механизм, предназначенный для подачи топливной жидкости в цилиндрические механизмы двигателя.

Устройство и принцип работы

Устройство ТНВД включает в себя такие механизмы, как:

  • корпус насосного отсека;
  • корпус крышки подшипника топливного насоса высокого давления;
  • шланг подкачки;
  • плунжерная пара и толкатель плунжера;
  • пружинные элементы;
  • регулятор выбора режимов и фильтры грубой и тонкой очистки;
  • штуцер системы слива и впрыска топливной жидкости;
  • регулятор впрыска горючего;
  • клапан редукционного типа;
  • клапан электромагнитного типа, который необходим для перекрытия подачи топлива;
  • рейка, форсунка и полумуфта.

Принцип работы ТНВД заключается в следующем:

  1. От механизма коленвала при помощи механической передачи задается движение.
  2. Начинается вращение вала кулачкового типа. Это вращение провоцирует смещение толкательных элементов.
  3. Толкатели начинают сжимать специальные пружины.
  4. Пружины провоцируют начало работы плунжера и поднимают его.
  5. Плунжер загораживает клапан впускного типа и вытесняет топливную жидкость.
  6. Топливо начинает распыляться при помощи форсунок.
  7. Плунжер опускается и открывает впускной механизм.

Признаки неисправности ТНВД

Несмотря на то, что насосы высокого давления принадлежат к различным типам, признаки их частичного выхода из строя типичные и во многом общие для всех. Так, к симптомам неисправности ТНВД относится:

  • повышенный расход топлива во всех режимах работы двигателя;
  • нестабильная работа движка, особенно на малых его оборотах;
  • затрудненный запуск двигателя, чаще именно в холодное время года;
  • падение мощности двигателя и динамических характеристик машины в целом;
  • увеличение дымности выхлопа мотора;
  • утечка топлива из насоса высокого давления;
  • появление в охлаждающей жидкости двигателя масляной эмульсии;
  • повышение шумности работы движка.

Обратите внимание, что перечисленные выше симптомы могут быть признаками поломки и других частей двигателя автомобиля, например, системы охлаждения. Поэтому состояние насоса высокого давления необходимо диагностировать отдельно

Опытные автолюбители выделяют еще один признак неисправности плунжера насоса высокого давления. Заключается он в том, что «на горячую» двигатель может заглохнуть при работе на холостых оборотах. И при этом его практически невозможно будет запустить до того момента, пока сам насос не остынет. «На холодную» же мотор заводится без проблем.

Помповые отделы

Помповый отдел дозирует и подаёт солярку на форсунки. Каждая единица включает остов, плунжерную пару, втулку поворота, упругие элементы плунжера, вентиль нагнетания и толкатель.

Остов оснащен фланцем, обеспечивающим крепление секции к помпе посредством шпилек. Шпилечные отверстия овальной формы, возможна регулировка равномерности подачи солярки каждому отсеку в отдельности (поворот по часовой стрелке – уменьшает поступление, и наоборот). Плунжерная пара принимает прямое участие в отсечке и транспортировке солярки, состоит из втулки и плунжера. Детали прецизионные, материал изготовления сталь с добавлением хрома и молибдена с после чего проводят закалку и охлаждением азотом. Плунжер выступает в роли поршня, имеет сверление по оси и радиальные канавки, изменяющие поступление солярки. Прецизионная пара клапан нагнетания и седло выполнены из стали, после элементы закалили и охладили. Замена комплектующих деталей возможна только в сборе.

Вал кулачковый ТНВД КамАЗ:

Как выставить зажигание на КамАЗе

Для проверки состояния СЗ разработаны специальные обозначения — метки, или градусы.

Для проверки СЗ необходимо:

  • детали выставить по меткам;
  • затянуть приспособления для фиксации;
  • запустить двигатель.

Наличие неисправности механизма указывает на нарушение расстановки узлов. Детали ставятся правильно так:

  • ТНВД — с боковой части коробки передач на шпонку;
  • муфта — в 2 положениях, отличающихся на 180° друг от друга;
  • прижимной приводной винт — сверху;
  • отметки ТНВД и муфты — противоположно друг другу.

Для исправления ситуации все элементы откручивают, выставляют на 180° и повторно включают двигатель.

Настройка зажигания КамАЗ 5320

Если знать, как правильно выставить порядок зажигания на модели 5320 без дополнительной аппаратуры, можно быстро настроить механизм в полевых условиях, когда нет возможности добраться до мастерской.

Как мы уже знаем, для рациональной работы двигателя СЗ необходимо регулировать строго по меткам-ориентирам.

В рассматриваемой модели грузовика ТНВД ставится на шпонку сбоку коробки, а муфта может фиксироваться в 2-ух положениях с различием в 180o. С большей долей вероятности можно предположить, если прижимающий винт привода будет в высшей точке, значит ориентиры расположены друг напротив друга — система выставлена верно. Заведите мотор для проверки после закручивания гаек.

В случае, если произведена неправильная регулировка, куда раньше зажигание, куда позже срабатывает можно понять по характерным признакам, описанным в начале статьи. Если вы ошиблись на 180o, двигатель не заведется, а из выхлопной трубы пойдет белый дым. В этом случае открутите детали и разверните их на 180o.

Евро-1

Настройки, установленные на заводе, больше относятся к позднему впрыску. В качестве примера для Евро-1 рассмотрим КамАЗ-740. Если необходимо поставить ТНВД и установить угол момента впрыска, выполняют следующее:

  • поднимают кабину и защелкивают фиксаторы на опорах;
  • находят шток, приподнимают его, проворачивают на 90° на кожухе маховика и отпускают в прорезь корпуса;
  • отпускают 2 болта для фиксации ключом на 17 мм;
  • изымают защитный щиток;
  • вставляют стальной стержень размером 10х400 мм сквозь прорезь кожуха в маховик;
  • коленвал вращают по часовой стрелке до блокировки;
  • проверяют состояние приводного вала ТНВД в блочно-цилиндровом развале;
  • при расположении муфты ТНВД шкалой вверх соединяют исходную точку с отметкой и скрепляют 2 болтами;
  • при обратном состоянии механизма приподнимают стопорное устройство, проворачивают коленчатый вал на 1 оборот и повторяют процедуры.

Евро-2

Для КамАЗа Евро-2 процедура установки зажигания аналогична предыдущей. Разница заключается в завершающей фазе. После крепления болтами стопор поднимают, поворачивают на 90° и устанавливают в паз для посадки детали. Снизу кожуха маховика осуществляется монтаж грязезащитного щитка. Кабина занимает исходное состояние. Фиксаторы располагают сверху.

Помимо вышеописанного способа существует любительский. На видео показано, как можно легко выставить ТНДВ простой лампочкой на 12 В, патрона и привода (для подключения к питанию КамАЗа).

  1. Подключить лампочку к проводу, идущего от трамблера, и заземлить на массу грузовика.
  2. Трамблер повернуть в обратную сторону.
  3. В момент включения лампы остановиться, зафиксировав положение корпуса, фиксирующие гайки затянуть.

Таким нехитрым способом можно настроить СЗ своими руками без специальных инструментов.

А также, СЗ можно настроить при помощи вспомогательного инструмента – стробоскопа. Для этого необходимо направить лучи стробоскопа на метки и поставить движок (берем для примера модель двигателя 74030260 КамАЗ Евро 2) на холостые обороты. В определенный момент вы увидите вспышку на стробоскопе – это образование искры. Опираясь на эти данные, можно точно подстроить механизм.

Евро-3

Евро-3 характеризуется наличием замка зажигания (ЗЗ) — коммутирующего выключателя двигателя и всей бортовой системы.

Эксплуатационные особенности ЗЗ:

  1. Активация бортовой сети к аккумулятору и генератору, отключение выполняется после запуска мотора.
  2. Включение-отключение СЗ, первичной цепи с малым током к источнику.
  3. Усиление стартерного узла при проворачивании ключа.
  4. Функция противоугонного механизма.
  5. Наличие нескольких позиций во время работы:
    • начальное — все механизмы отключены, бортовая система обесточена;
    • положение 1 — включение отдельных узлов при отключенном двигателе;
    • конечное — запуск мотора.

Чтобы правильно установить зажигание на КамАЗ Евро-3 ТНВД БОШ, выполните следующее:

Порядок разборки

  • вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;
  • снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (рис. б), снять муфту;

Рис.2 – Снятие муфты

  • распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;
  • распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;
  • вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;
  • снять стопорное кольцо и державку грузов в сборе;
  • вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;
  • отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;
  • расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;
  • снять второй подшипник с оси промежуточной шестерни;
  • выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;
  • используя съемник И-801.30.000, снять подшипники с кулачкового вала;
  • секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

Виды, назначение и принцип работы ТНВД

Как уже говорилось, без топливной помпы работа дизельной силовой установки не возможна. В двигателях подобного типа на узел возложена задача по дозированию солярки и подачи в нужный период в камеру сгорания. Кроме того, важен еще и напор, с которым поступает порция. Требования усложняют алгоритм работы и вынуждают действовать в условиях повышенных нагрузок.

ТНВД ЯЗДА 337.20 на КамАЗ:

Силовые установки КамАЗ, с экологическим классом, соответствующим Евро 2, используют насосы повышенного давления нескольких марок. Среди производителей, “львиная” доля приходится на ТНВД серии ЯЗДА, используемые на КамАЗ Евро 2. Продукция модификации “337.20”, выпускается силами машиностроительного предприятия, расположенного в городе Ярославль. Изделие популярно и доступно в первую очередь, за счёт проводимой ценовой политики. Кроме того, надёжность и простота делает помпы менее прихотливыми, и уравновешивает недостаток, связанный с точностью дозировки топлива. Второе место у импортного ТНВД Bosch, устанавливаемого на КамАЗ стандарта Евро 2. Продукция отличается качеством и точностью, однако нередки нарекания на привод насоса, который не выдерживает условий эксплуатации.

Принцип работы помпы одинаков, марка не играет значения. Солярка из ёмкости с топливом проходит через фильтрующие элементы, которые очищают жидкость. Поршни помпы пониженного давления, создают напор и подают солярку в ТНВД. Детали регулируют необходимый порядок работы, распределяющий солярку по патрубкам и направляющий к распылителям. Последние, отвечают за дисперсность, влияющую на правильность сгорания. Часть неиспользованной солярки поступает обратно в топливную ёмкость, часть остаётся в патрубках. Так же можете прочитать про КамАЗ 7850.

ТНВД Bosch на КамАЗ:

Зажигание Камаз евро 2

Турбированные  V – образные двигателя Камаз очень чутко реагируют на установку угла опережения зажигания. Метка на топливном насосе высокого давления (ТНВД) должна быть установлена таким образом. Что бы впрыск топлива происходил раньше на 4 мм, до того как поршень достигнет верхней мёртвой точки (ВМТ). Практически это можно точно определить, установив метку  по краю указательной стрелки, зафиксированной на ТНВД.То есть если вращать двигатель по ходу,  и метка совмещается с пиком указательной стрелки, в этот момент происходит впрыск топлива в камеру сгорания.

Затем метка продолжает двигаться, и в момент совмещения с краем указательной стрелки, поршень достигает положения ВМТ в момент сжатия топлива в первом цилиндре.

А теперь более подробно хотелось бы рассказать, как на практике это сделать безошибочно. Положение поршня в ВМТ фиксируется при помощи стопора расположенного на картере маховика.

Но так как за один оборот вала ТНВД поршень дважды проходит в положение ВМТ, а нам нужно определить положение ВМТ в момент сжатия топлива в первом цилиндре. Если вы не снимаете топливный насос высокого давления, то достаточно просто подвести метку на муфте ТНВД к указательной стрелке, отпустить где то в этом месте стопор, и вращая маховик в ту или другую сторону добиться чтобы стопор попал в паз маховика. Маховик удобнее всего прокручивать при помощи рычага, который необходимо вставить в отверстия, расположенные в торце маховика.

В этом положении поршень будет иметь положение ВМТ в момент сжатия топлива первого цилиндра. Ослабив болты муфты привода ТНВД, совмещаем метку с краем указательной стрелки. На практике проверено данное положение метки является оптимальным углом опережения зажигания. Смещение метки в ту или иную сторону приводит к неправильной работе двигателя, он начинает дымить и плохо развивать обороты. Гораздо сложнее определить положение ВМТ поршня в момент сжатия, если ТНВД снимался с двигателя и его необходимо вновь установить. Сложность заключается в том, чтобы определить положение ВМТ поршня первого цилиндра в момент сжатия. Так как коленчатый вал за один оборот вала привода ТНВД делает два оборота в связи с этим поршень дважды приходит в ВМТ а нам необходим момент, в котором происходит сжатие топлива. Можно конечно снять форсунку и заткнуть отверстие бумажной заглушкой, компрессия создаваемая в цилиндре при сжатии вытолкнет заглушку. В этот момент стопор попадёт в паз маховика, что и будет являться положением поршня первого цилиндра в момент сжатия топлива. Но этот способ не достаточно хорош, так как занимает много времени и трудоёмок. Лично я ориентируюсь по положению клапанов. В момент сжатия клапана становятся неподвижно до достижения поршнем ВМТ, и после прохождения ВМТ клапана также закрыты. При втором положении поршня в ВМТ один клапан закрывается, а при прохождении ВМТ второй клапан начинает открываться. И что бы в этом убедиться, достаточно просто открыть клапанную крышку первого цилиндра.

Источник

После регулировки тнвд камаз

Вал с кулачками

Вал с кулачками передаёт смещение плунжерам помповых отделов, солярка подаётся в камеры в нужный момент. Материал изготовления вала – сталь, нагруженные поверхности прокаливаются с порошком цемента на 0,7-1,2 мм, вращение происходит посредством двух подшипников. Вал защищён от протечек манжетой, материал изделия, резина. Передний конец вала приводит в действие муфту, устанавливающую угол впрыска солярки. Вращаясь, вал передаёт напор на толкатели и далее на помповые плунжеры посредством пят. Изменяя толщину пят, влияем на характер топливной подачи, рост толщины провоцирует раннюю подачу и наоборот.

Устройство контроля частоты оборотов

Устройство ТНВД КамАЗ Евро 2 предусматривает использование механизма контроля частоты оборотов. Дело в том, что для устойчивой работы силовой установки необходим установившийся режим. Параметр предусматривает постоянство обращения вала, нагрев смазки и др. Для достижения показателей, уравниваются значения импульсов кручения и импульсов противодействия движению. Эксплуатация нарушает равновесие, поскольку приложенная сила на режимах отличается, как следствие, значения параметров откланяются от требуемых. Возвращение нарушенных показателей возможно благодаря регулировке. Процесс проходит в ручном режиме (рейка топливной помпы), либо с использованием автомата, регулирующего частоту. Последний элемент держит предложенную пользователем частоту оборотов вала, путём изменения порции солярки с учётом нагрузки в автоматическом режиме.

Моторы КамАЗ оборудованы устройством контроля прямого типа, установлены в остове помпы с регулировкой на заглушке.

  • Устройство, устанавливающее требуемое значение регулируемой величины;
  • Устройство восприятия воздействующей величины;
  • Устройство сравнения;
  • Устройство исполнения;
  • Устройство, приводящее регулятор в действие.

Регулятор частоты КамАЗ:

Ремонт ТНВД

Способы устранения неисправностей топливного насоса высокого давления зависят от типа устройства, а также причины поломки. Перечислим наиболее распространенные ремонтные меры.

Замена плунжерной пары своими руками

Перед выполнением самостоятельной проверки (без использования специального стенда) необходимо иметь под рукой слесарные инструменты и новую плунжерную пару, а также иметь опыт выполнения ремонтных работ. Описание проверки состояния топливного насоса высокого давления опишем на примере распространенного ТНВД Bosch.

Необходимо понимать, что демонтаж насоса зависит от конкретной модели и даже двигателя автомобиля, поэтому процедура будет описана в общих чертах. Так, для замены плунжерной пары (наиболее частый тип ремонта) необходимо:

снять клеммы с аккумуляторной батареи автомобиля;
отсоединить от насоса высокого давления все провода и шланги, подходящие к нему;
демонтировать детали, которые препятствуют его демонтажу из машины;
открутить крепежные средства и выполнить демонтаж насоса;
аккуратно разобрать насос, при этом важно не потерять мелкие детали, а также запомнить последовательность разборки (можно фотографировать этот процесс поэтапно на телефон);
открутить и демонтировать плунжер из насоса;
почистить все детали насоса от грязи (можно воспользоваться для этого специальными карбклинерами или подобными очистителями);
проверить ролики, подшипники и рейки на насосе, на них не должно быть значительного износа;
демонтировать со старой плунжерной пары клапана и так называемую «глушилку», после чего установить их на новую пару;
выполнить монтажные работы в обратном порядке.

Обратите внимание, что замену плунжерной пары можно выполнять лишь в случае, вы полностью уверены в том, что этот узел частично вышел из строя, поскольку он стоит немалых денег

Заедание рейки

Если вы обнаружили, что заедает рейка, то первое что сделать — найти место ее «прикипания». Сделать это можно, если подкачивать зубчатый венец относительно рейки в соответствующей секции. Если рейка не заедает, то там будет небольшой зазор.

Самостоятельный ремонт в данном случае вряд ли возможен. Однако в любом случае необходимо демонтировать насос и показать его специалисту!

Профилактические меры

Как известно, профилактика — это лучший ремонт, поэтому для экономии финансов и обеспечения нормальной работы двигателя желательно выполнять несложные профилактические меры, способствующие продлению срока службы топливного насоса высокого давления. В частности:

промывку топливной системы необходимо выполнять приблизительно один-два раза в год;
обязательно вовремя менять топливный фильтр (чистить его нежелательно, потому что мелкие частички грязи, скорее всего, останутся на фильтре);
использовать качественное топливо (на любой заправке есть документация, в которой указывается, как давно было привезено топливо, а также дана информация о его составе, допусках и сезонности);
в зимнее время важно пользоваться зимним дизельным топливом, либо для понижения температуры замерзания (повышения текучести) солярки можно пользоваться специальными составами — антигелями;
желательно оставлять машину на длительную стоянку (особенно в холодное время) с полным баком, поскольку за ночь на внутренних стенках бака образуется конденсат влаги, который стекает вниз и смешивается с топливом, вместо этого можно пользоваться упомянутыми выше удалителями влаги;
не допускать критического снижения уровня топлива в баке;
в зимнее время обязательно нужно прогревать двигатель в течение нескольких минут до движения, учитывая показания приборов температуры охлаждающей жидкости и давления масла;
применять специальные смазывающие присадки для дизельного топлива, если есть подозрения на низкое качество солярки.

Перечисленные выше меры будут способствовать нормальной работе не только насоса высокого давления, но и всей топливной системы автомобиля в целом.

Регулировка ТНВД. | Автор темы: Trifon

Решил я после осеннего ремонта движка, то есть после замены головы, по крутить тнвд, а то больно дизельный, лязгающий звук да работа слишком жесткая, да и запуск н горячую стал затруднительным.Вот думаю на слух отрегулировать, в зажигалками мне это удавалось очень не плохо, причем регулировка на слух и динамику всегда отличалась от регулировки по стробоскопу.Но вот дизеля крутить пока не приходилось.Пока крутанул чуток назад, то есть как я понимаю сделал чуть по раньше впрыск, стала по бодрее, вроде расход по меньше стал, но вот на горячую похоже еще хуже стал заводиться.Тут вопрос видимо больше к мотористам, но может кто баловался сам и есть кое какой опыт.

Andrey (Achuza) от себя раннее до упора будет долбить как камаз но зато валит резче Ксебе позднеее нихуяя неедет соляры жрет меньше работает мягче на продажу пойдет

Andrey (Achuza) можно еще подачю топлива приподнять будет хавать больше валить лучше

Dmitry (Vasvi) Да прет то она и так не плохо и расход маленький при этом, меня больше волнует что запуск на горячую стал хуже после ремонта.Тут конечно может совокупность разных факторов связанных с заменой головы.Да еще вопрос остался открытым, есть ли все же разница у голов 2с, 3с и 2ст и 3ст.Можно конечно попробовать разные варианты настроек и выбрать наилучший.На майские праздники может сниму клапанную крышку и зазоры замерю до кучи.Может если не лень будет, запишу звук работающего двигателя, можно будет сравнивать.Вообще чем мне мой движек нравился до ремонта, это своей мягкостью работы и хорошей тяговитостью.

Andrey (Achuza) проверь да по 30 все лепи я так сделал потом сядут как надо

Sergey (Maruta) Я свой ТНВД (2С) после стенда тоже на слух регулировал.

Andrey (Achuza) 3 года гоняю и все время регулирую зимой соляра гавно пораньше а летом пожирней так попозже

Dmitry (Vasvi) Ну вот, будем крутить.Сперва зазоры гляну, должны были приработаться за это время.Надеюсь я не самую плохую голову купил у китайцев)Вообще чем больше езжу на Карине, тем меньше хочется с ней расставаться.Надежная как танк

Sergey (Maruta) Почему у меня расход какойто бешенный в городе 10литров жрет по трассе скорее всего 8-7.5 не меньше. Подскажите как настроить?

Sergey (Maruta) Какой звук должен быть когда поворачиваешь тнвд?

Sergey (Maruta) Заранее всем спасибо

Andrey (Achuza) это сейчас нормально

Dmitry (Vasvi) У меня с заводом на горячую по лучше стало, но вот стук иногда какой то прослушивается, причем на холодную громче, на прогретую на ходу не слышно, на холостых проскакивает.Какой то не регулярный стук.Я в принципе забил на него, но всегда напрягает когда что то не понятно))Кручение насоса ничего не изменило да и сильно то не по крутишь 1мм туда сюда.Дальше трубки не пускают.

Alexander (Alicio) Дмитрий, привет.Проблема как у тебя, до нового года поменял голову, поначалу все норм, даже в морозы заводился.Сейчас потеплело и на горячую чтобы завести приходится долго стартером крутить.Тебе помогла повторная регулировка клапанов или что-то ещё делал?

Читать также: Какие лампы в хендай гетц

Alexander (Alicio) Дмитрий, привет.Проблема как у тебя, до нового года поменял голову, поначалу все норм, даже в морозы заводился.Сейчас потеплело и на горячую чтобы завести приходится долго стартером крутить.Тебе помогла повторная регулировка клапанов или что-то ещё делал?

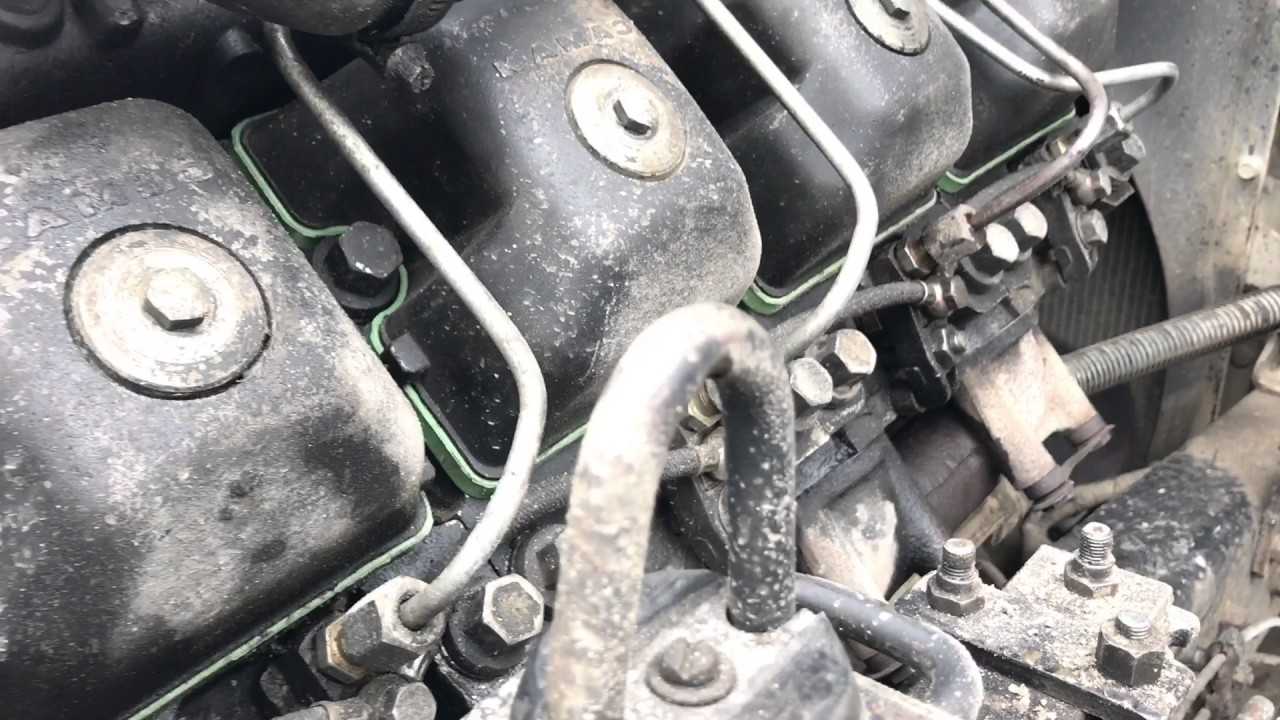

Dmitry (Vasvi) Александр, Я клапана когда тепло регулировал, поэтому не особо почувствовал разницу.Но вот зимой заметил что на горячую стала заводиться как и на холодную, практически сразу да и в минус 20 проблем не заметил.Кстати рекомендую иногда проверять контакты на аккуме.Вроде не заметно, но постепенно напруга проседает на нормально заряженом аккуме в процессе окисления контакта и тогда на горячую стартует тяжелее, не хватает стартеру пускового тока.Ну это так, наблюдение)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
