Неисправности щеток генератора: найти и устранить

Проверка работоспособности генератора

Если устройство работает некорректно, то могут наступить неприятные последствия. Если от устройства исходит малый заряд, то аккумулятор автомобиля быстро садится. Соответственно машина может просто заглохнуть. Чрезмерное напряжение также плохо, так как оно способно повредить всю электрическую систему машины.

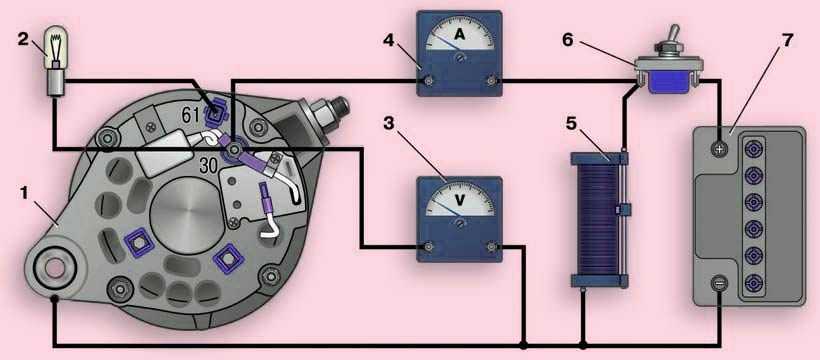

Схема соединений для проверки генератора на стенде: 1 – генератор; 2- контрольная лампа 12 В, 3 Вт; 3- вольтметр; 4- амперметр 5-реостат; 6-выключатель; 7-аккумуляторная батарея. Схемы для проверки вентилей выпрямительного блока: а – проверка одновременно «положительных» и «отрицательных» вентилей; б-проверка «отрицательных» вентилей; е – проверка «положительных» вентилей; 1 – аккумуляторная батарея; 2- контрольная пампа; 3-генератор; 4-вывод «Б» регулятора напряжения; 5-провод общего вывода дополнительных вентилей. Схема для проверки дополнительных диодов: 1 – аккумуляторная батарея; 2- контрольная лампа; 3- генератор 4 – провод общего вывода дополнительных диодов. Схемы для проверки регулятора напряжения: а – выпуска с 1996 г.; б-выпуска до 1996 г.; 1 – аккумуляторная батарея; 2 – вывод «масса» регулятора; 3- регулятор напряжения; 4- вывод «Ш» регулятора; 5- вывод «В» регулятора; 6- контрольная лампа; 7- вывод «Б» регулятора напряжения.

Для замерки показателей мощности можно провести самостоятельные действия. Для этого понадобится тестер.

Процесс проверки мощности заключается в следующем:

1. Включаем зажигание.
2. Убеждаемся, что на панели приборов загорелись все лампы.
3. Запускаем силовой агрегат.
4. На панели может загореться значок аккумуляторной батареи. Он может также мигать тусклым цветом. Это будет свидетельствовать о том, что в цепи генератора появились повреждения.
5. Прогреваем двигатель до отметки 90.
6. Выключаем все электрические приборы.
7. Подключаем тестер к аккумулятору.
8. Нажимаем на педаль газа (это должен делать помощник) и удерживаем обороты в районе 2,5 – 3,2 000 оборотов.
9. Если на тестере возникла цифра 13В, то генератор функционирует исправно.
10. Снова отключаем электроприборы и проводим повторные измерения.
11. Обороты должны совпадать.
12. При исправном генераторе на тестере появится отметка 14,7В.

Вместе с этим рекомендуется следить за звуками генератора. Если появится гул, то скорей всего в замене нуждается лишь подшипник, так как он износился.

Как Снять Генератор Ваз 2115

Это верно снять генератор ВАЗ-2115 Производители автомобилей разных марок устанавливают генераторы в разных местах. Например, найти генератор на ВАЗ-2115, для вас понадобится открыть капот и стоять перед ним. Повернув свои глаза к левой стороне автомобиля чуть глубже, чем поверхность, вы можете увидеть сам генератор.

Когда заменить генератор

Срок службы генератора довольно большой, как и его цена. Поэтому, если этот предмет неожиданно выходит из строя на вашем автомобиле, вам не следует бежать в магазин и приобретать новый. Достаточно легко взлетать старый генератор и попытаться найти разбивку. Признаки того, что пора Заметка к генератору работает нестабильная работа фар. Так, например, если вы увидели, что в одно мгновение огни начали сиять ярче или, наоборот, тускло, пришло время искать место, в котором оно скрывалось генератор. Аналогичное действие следует предпринять, если аккумулятор вашего автомобиля начинает разряжаться слишком часто и без видимой причины.

Как снять генератор

Если у вас даже есть приблизительное представление о том, как работает генератор, вы можете попытаться исправить это самостоятельно.

Разведение

Геннадий в Самаре наверху не напрягаясь.

Замена генератора ВАЗ

+ Изменить генератор

наВАЗ 2115 . Приятного просмотра! Группа ВКонтакте Наш Твиттер.

1. Для того, чтобы снять генератор, Вам нужно будет загнать машину в яму или поднять ее на лифте. Для удобства необходимо снять картер двигателя. Следующим шагом является снятие клемм с автомобильного аккумулятора.
2. Отложив резиновый корпус, вы можете заметить гайку, которая крепит положительную клемму к генератору. Отключите и отсоедините блок проводки. Это может потребовать некоторой силы.
3. Регулировочный винт откручивается с помощью отвертки или гаечного ключа.
4. Раскрыть болт гайка, расположен выше. Благодаря ему генератор держится на перекладине. И гайку, и болт следует снять, сняв натяжную планку, на которой расположен болт.
5. Наконец, вам нужно открутить болт гайка, расположен внизу. Непосредственно за этой гайкой находится проставка, которую также необходимо снять.
6. Далее с помощью молока снимите болт с генератора, но последний должен удерживать вес.

Заметка. Как только нижняя гайка болта генератора слегка ослабнет, ее необходимо снять ремень генератора. Для этого подведите генератор ближе к самому двигателю, а другой рукой снимите ремень с ролика генератора.

Он должен оставаться в подвешенном состоянии до тех пор, пока не будет установлен генератор или не будет установлен новый.

Установка нового генератора точно такая же, только в обратном порядке. Установите генератор на место и установите его на ременный шкив, отрегулируйте напряжение до необходимого уровня.

Важно! Самое лучшее заменить генератор на аналогичный. Часто случается, что когда вы покупаете немного другой генератор, он просто не работает, чтобы установить его на ВАЗ-2115

Несколько причин имеют прямое влияние на это. Например, монтаж может отличаться или размеры генератора не соответствуют установленным на заводе. В любом случае, перед покупкой нового генератора лучше проконсультироваться со специалистом.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя. Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать контактное кольцо.

Сама замена заключается в отпаивании старых проводов от выработанных щёток и припаивании их к новому комплекту

При проведении данной операции нужно соблюдать осторожность, так как материал щёток очень хрупкий. После установки щёток на посадочное место следует убедиться в их свободном ходу

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

Бывает так, что компьютер в автомобиле начинает показывать неисправность генератора сразу после замены щёток. Это происходит из-за недостаточной притирки новых деталей. В процессе эксплуатации они притрутся, и ошибка пропадёт. Если ошибка не исчезает, причина в залипании корпуса из-за избыточного количества грязи. Эта проблема легко устраняется продуванием деталей сжатым воздухом. Перед тем как проверить работу генератора обязательно осмотрите щётки на предмет наличия сколов и трещин. Часто на новых деталях имеются производственные дефекты.

Бывает так, что щётки меняются в сборе с реле регулятором генератора. В этом случае процесс замены проходит следующим образом:

1. От АКБ отсоединяется минусовая клемма;
2. С плюсового провода нужно снять резиновый наконечник;
3. Производится демонтаж генератора (при необходимости нужно снять корпус воздушного фильтра);
4. Достаётся блок щёток с регулятором реле;
5. Извлекаются фиксирующие пружины;
6. Откручиваются щётки;
7. Отсоединяется вся связанная с ними проводка;
8. Устанавливается новый блок.

Подключение генератора происходит только после проверки отсутствия дефектов на новых щётках. После сборки ставим генератор на место, натягиваем ремень, подключаем аккумулятор и заводим автомобиль.

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Быстрая замена щеток

Замена щеток в генераторе ваз 2109

Для замены щеток понадобятся такие инструменты:

• Ключ на 8 (или головка на 8).
• Плоская отвертка (чтобы снять крышку).
• Рожковый ключ на 13.

Чтобы заменить щетки быстро и легко, следует делать так:

• Ослабить гайку и болт, на которые крепится генератор.
• Снять ремень генератора.
• Запустить двигатель.

Примечание: кстати, плохой ремень также может быть причиной неполадок генератора. Нужно его проверить и в случае необходимости заменить. Чтобы проверить, его нужно согнуть и посмотреть, нет ли на нем трещинок.

• Отключить аккумулятор (для этого отсоединить его минусовую клемму). Делать это нужно предельно аккуратно, так как в аккумуляторе есть кислота, которая может повредить кожу при попадании на нее. Это необходимо сделать для того, чтобы избежать возможного короткого замыкания.
• Отсоединить провода от генератора.
• Снять переднюю защитную часть картера.
• Открутить нижнее крепление генератора.
• Плоской отверткой заблокировать ротор, чтобы он стал полностью неподвижным.
• Открутить шкив.

Замена щеток на генераторе ваз 2109

• Снять кожух генератора.
• Снять защитную пластиковую крышку, чтобы получить доступ к щеткам.
• Отверткой зацепиться за небольшой штекер питания, идущий от щеткодержателя.
• Потянуть его вверх. Тянуть до тех пор, пока штекер не будет извлечен.

Примечание: чем медленнее все будет происходить, тем лучше. Ведь нельзя допустить того, чтобы пайка оторвалась от регулятора напряжения, так как после этого будет сложно вновь подключить аккумулятор.

• Отсоединить штекер от щеток.
• Открутить болтики, с помощью которых щетки крепятся к щеткодержателю.
• Извлечь регулятор напряжения. Открутить щетки вместе с щеткодержателем. Он снимается легко. Не стоит бояться его повредить при вынимании, так как он все равно будет заменен в скором времени. Но сначала нужно завершить снятие генератора.

Замена щеток на генераторе на ваз 2109

• Открутить четыре болта, на которые крепятся половинки генератора.
• Снять заднюю крышку. Для этого отвертку вставить в щель между генератором и крышкой и потянуть вверх. Спустя несколько секунд крышка будет снята.
• Прикрутить гайку на ротор.
• Аккуратно снять генератор(см.Ремонт генератора ваз 2109 легко и просто).
• Посмотреть, все ли его детали находятся в пригодном для использования состоянии.
• Открутить большой болт, идущий от щеткодержателя (но не до конца, его нужно только слегка ослабить).
• Взять новые щетки и вставить их на место старых.
• Закрутить при помощи ключа, чтобы они хорошо держались.
• Собрать генератор и вставить его на место.

Замена щеток без снятия генератора

Если проблема точно в щетках, а не в генераторе, то снимать его не обязательно. В таком случае замена будет сопровождаться следующими действиями:

• Разобрать генератор, чтобы добраться к щеткам ( но не снимать его полностью).
• Гнездо щеткодержателя следует продуть сжатым воздухом.
• Затем прочистить его мягкой тканью.
• Аккуратным движением вынуть щетки (для этого нужно использовать паяльник).

Примечание: снять щетки можно еще одним способом – вместе со щеткодержателем. Однако в таком случае нужно будет купить и новый щеткодержатель, а не только щетки. Так будет намного быстрее, но также и дороже.

• Прочистить все контакты.
• Посмотреть, обладают ли пружины достаточной упругостью.
• Отполировать контактное кольцо, если на его поверхности есть заметные дефекты.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

• При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
• Разрядка или перезаряд (выкипание) аккумуляторной батареи.
• Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
• Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
• Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Диагностика

Как разобрать и разобрать устройство в машине, как исправить соединения? Прежде чем мы расскажем, как своими руками разобрать и собрать устройство напряжения на ВАЗ 2106, давайте уделим время диагностике. Как проверить генератор в домашних условиях? Всего существует три метода проверки — на самом станке, на стенде, а также с помощью осциллографа. Последние два метода нас не интересуют, так как требуют специальных знаний и работы с оборудованием.

Диагностику генератора ВАЗ 2106 нельзя проводить отключением его от аккумуляторной батареи, так как это вызовет скачок напряжения, в результате чего выпрямительный узел может выйти из строя. Если вам когда-либо приходилось проверять регулятор напряжения ВАЗ 2106, процедура диагностики будет идентичной вСлучай генератора.

Во-первых, вам нужно будет запустить двигатель, двигатель должен работать на 2 500-300 об / мин, а батарея должна быть максимально заряжена. С мультиметром измерить напряжение на кабелях батареи — этот параметр должен составлять 14 В. Если показания отличаются, проблема или в переключании напряжения или на сам устройство. Если реле напряжения было отрегулировано, и проблема не устранена, узел должен быть отремонтирован или заменен.

Особенности проверки

Поскольку не все водители способны правильно проверить генератор, то при выявлении неисправности, но при невозможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины поломки и объяснить, почему не удалось провести исследование самостоятельно.

Последовательность действий следующая.

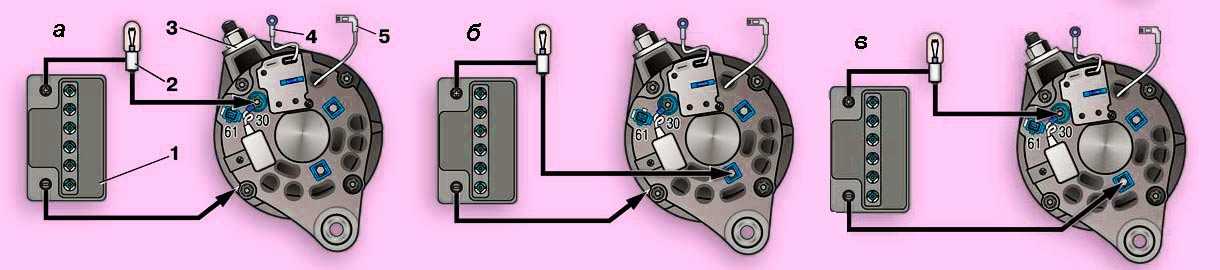

Для проверки состояния регулятора напряжения потребуется использовать вольтметр, шкала которого должна находиться в пределах от 0 до 15 В. Диагностику следует проводить только на хорошо прогретом двигателе. Для этого нужно запустить машину на 15 минут и включить фары.

Измерение производится между клеммой заземления и клеммой 30. Для большинства автомобилей легко найти правильное значение, так как оно находится в диапазоне от 13,5 до 14,6 вольт. Значения ниже 13 В указывают на то, что деталь необходимо срочно заменить.

Этот метод — один из способов проверить генератор без автомобиля. Для диагностики требуется доступ к аккумулятору и самому устройству. Вольтметр используется в режиме измерения и подключается к общей массе и клемме B + аккумуляторной батареи. При включении в его окошке специального прибора показатель не должен превышать 0,5 мА. Если это значение выше, значит неисправны диоды или нарушена целостность изоляции обмоток.

Эта проверка должна выполняться только при подключенном двигателе. Этот метод довольно проблематичный, требует много времени и аккуратности. Суть диагностики заключается в измерении силы тока устройств, потребляющих электроэнергию. Двигатель должен работать, а обороты должны быть максимально высокими. Зонд подключается к проводу, идущему к клемме 30 или B +.

Затем включите все электроприборы в машине и запишите показания мультиметра. После получения результатов следует сложить числа. Затем включите все электроприборы и сравните показания измерительных приборов с суммой предыдущих тестов. Это нормально, если индикатор на 5 А меньше полученной суммы, но он увеличивается для индикации неисправности. запасные части.

Двигатель должен работать на максимально возможной скорости. Подключите мультиметр к клемме 67. Измеритель сразу покажет результат и значение тока возбуждения. При нормальной работе генератора это значение находится в диапазоне 3-7 А.

Состояние обмотки можно проверить не только визуально, но и с помощью специальных приборов. Манипуляция заключается в проведении подготовительных работ:

• демонтаж щеткодержателя;
• демонтаж регулятора напряжения;
• снятие контактных колец;

Как проверить генератор на работоспособность в домашних условиях

Убедитесь, что обмотка не повреждена.После завершения подготовительных работ потребуется омметр.Шпиндели устройства прикрепляют к контактным кольцам и статору, и проводят испытание.Нормальные значения составляют от 5 до 10 Ом.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Диагностика генератора в разобранном состоянии проводится с помощью омметра.Устройство подключается к клемме 30 и корпусу генератора.Эта часть всегда должна быть чистой, так как даже небольшое количество грязи может привести к изменению полученных данных.

С помощью омметра проверяются все узлы и детали поочередно, так что по окончании диагностики можно составить список поврежденных деталей.Устранение обнаруженных неисправностей вполне возможно сделать своими силами.Вам понадобится минимальный набор инструментов, а также полный комплект запчастей.

Неисправности электрооборудования автомобиля

Перечень неисправностей электрооборудования автомобиля достаточно широк. Условно их можно разделить на неисправности источников тока и неисправности потребителей тока. В данной статье рассмотрены неисправности источников тока.

Как известно, источниками тока в автомобиле являются аккумуляторная батарея и генератор. Неисправность каждого из источников тока может в любой момент обездвижить автомобиль

И если вы не хотите возвращаться домой на «галстуке» или эвакуаторе, техническому состоянию аккумуляторной батареи и генератора необходимо уделять внимание

В системе электрооборудования автомобиля аккумуляторная батарея и генератор работают в тандеме. Выход из строя одного, приводит к неисправности другого. К примеру, неисправности аккумулятора приводят к увеличению тока зарядки генератора. Работа генератора в таком режиме может стать причиной неисправности выпрямительного блока (диодного моста). С другой стороны, неисправность регулятора напряжения генератора сопровождается увеличением зарядного тока, что, в свою очередь, приводит к систематической перезарядке аккумулятора и «выкипанию» электролита.

Неисправности аккумуляторной батареи

К неисправностям аккумуляторной батареи относятся:

• короткое замыкание между электродами батареи;
• повреждение пластин аккумулятора;
• трещины в корпусе аккумулятора;
• окисление клемм аккумулятора.

Основные причины указанных неисправностей:

• нарушение правил эксплуатации;
• предельный срок службы;
• производственные дефекты.

Нарушениями правил эксплуатации аккумуляторных батарей являются:

• работа с неисправным генератором (приводит к перезаряду или разряжению батареи);
• слабый контакт на клеммах батареи (приводит к окислению и разрушению контактов);
• частые запуски двигателя или длительная работа стартера (приводит к глубокому разряду аккумулятора);
• слабое крепление аккумулятора в двигательном отсеке (приводит к механическим повреждениям аккумулятора и проводов).

Аккумуляторная батарея может эффективно эксплуатироваться определенное время. Средний срок службы батареи составляет 3-4 года. При интенсивной эксплуатации, а также эксплуатации в суровых климатических условиях срок службы значительно сокращается.

Современные аккумуляторные батареи выпускаются малообслуживаемыми и необслуживаемыми. Степень обслуживания аккумуляторной батареи определяется скоростью испарения воды из электролита. У необслуживаемой батареи критический уровень электролита достигается значительно позже окончания срока службы.

При эксплуатации аккумуляторных батарей приходится сталкиваться с производственными дефектами. Неисправная батарея без проблем заменяется по гарантии фирмой-продавцом или производителем.

Последствие у всех неисправностей одно – аккумуляторная батарея перестает выполнять возложенную на нее функцию – крутить стартер при запуске и обеспечивать потребителей током на стоянке. В данном случае необходимо определить требуется ли замена аккумулятора или источник тока еще может послужить.

При эксплуатации аккумуляторной батареи необходимо помнить, что повышенный разряд при отрицательных температурах окружающего воздуха может привести к замерзанию электролита и разрушению корпуса батареи.

Неисправности генератора

Конструкция генератора сложнее, чем аккумуляторной батареи. Поэтому и неисправностей у данного устройства больше:

• износ токосъемных щеток;
• повреждение регулятора напряжения;
• повреждение выпрямителя (диодного моста);
• износ коллектора (токосъемных колец);
• износ или разрушение подшипника;
• износ или повреждение шкива;
• замыкание витков статорной обмотки;
• повреждение проводов зарядной цепи.

Основные причины указанных неисправностей:

• нарушение правил эксплуатации (длительная работа под большой нагрузкой, нарушение полярности при подключении аккумулятора, слабое натяжение ремня генератора);
• низкое качество комплектующих;
• воздействие внешних факторов (влага, соль, высокая температура, грязь);
• предельный срок службы.

Износ или разрушение подшипника сопровождается повышенным шумом при работе генератора. Остальные неисправности генератора диагностируются по низкой величине зарядного тока. Об этом свидетельствует сигнальная лампа на панели приборов, которая при неисправностях периодически или постоянно горит.

Разборка корпуса генератора для замены комплектующих

Разборка генератора также не является трудной. Как правило, данный агрегат лишь разбирается на части, после чего производится модульная замена неисправной детали – пайку или перемотку обмотки выполнять не придется. Для ремонта генератора на Ладе потребуется вышеописанный набор инструментов, а также пара круглогубцев, которые позволят снять изоляцию без риска повреждений. Весь фронт работ занимает не более 1 часа и происходит по следующему сценарию действий:

После демонтажа устройства из автомобиля требуется перенести агрегат на верстак или стол и положить задней крышкой наверх. Крышка генератора фиксируется с помощью 4 длинных болтов, которые необходимо выкрутить и разъединить устройство на 2 части – ротор и статор;
Верхняя часть агрегата состоит из ротора с валом и подшипником. Для проверки состояния работоспособности следует прозвонить ротор мультиметром и при необходимости заменить сам подшипник;
Нижняя часть агрегата состоит из статора, выпрямительного реле и обмотки. Для проверки также необходимо прозвонить мультиметром статор и реле, и при необходимости заменить изоляционный материал вокруг обмотки;
В завершение процедуры меняем все неисправные модули новыми деталями, после чего производим сборку агрегата

Во время сборки важно не повредить внешнюю и внутреннюю изоляцию.

Простым методом является замер напряжения АКБ при заведенном моторе – если напряжение ниже 13.1 В, то генератор скоро придется менять.

Функции и схема подключения генератора

Генератор играет, как и все остальные запчасти автомобиля, относящиеся к осуществлению движения, определенную функциональную роль. И выполняет следующие функции:

• зарядка аккумуляторной батареи;
• подпитка стартера в момент запуска двигателя.

Правильный и преждевременный уход за генератором приведет к сохранности работоспособности не только его самого, но и аккумуляторной батарее. Это связано с тем, что при постоянно пониженном напряжении зарядки происходит разряд источника питания, вследствие чего это приведет к деградации накопительных пластин и их дальнейшему преждевременному разрушению. А это в свою очередь приведет к неотложной замене аккумулятора, стоимость которого составляет порой дороже генератора.

Чтобы разобраться с возможными неисправностями генератора, необходимо себе хорошо представлять его устройство и схему подключения.

Схема подключения генератора ВАЗ 2114

Современные автомобильные генераторы имеют 3 обмотки, намотанные таким образом, что получается источник переменного напряжения. Статорные обмотки выполняют роль магнитов, и они питаются от аккумулятора постоянным напряжением. Образуется магнитное поле, в котором вращается ротор с магнитопроводом лепесткового типа и обмоткой, с которой посредством токосъемных колец и графитовых щеток снимается напряжение, номиналом более 18 В и током от 60 до 120 А в зависимости от его мощности и количества оборотов. Но так как напряжение на аккумуляторе не должно превышать 14,7 В, то используется выпрямительный блок и стабилизатор. Они устанавливаются на самом же генераторе, потому что исходя из схемы, видно, что провода напрямую идут на аккумулятор и на реле стартера.

Генератор в разборе

Генератор ВАЗ 2114 включает в себя выпрямительный блок, который находится внутри него. И для его замены при неисправности придется разбирать сам генератор. Также имеется щеточный механизм вместе с регулятором напряжения, точнее, его следует называть стабилизатором. Потому что выпрямленное напряжение с генератора является пульсирующим, которое конечно сглаживается емкостью. Но для его удержания на необходимом уровне требуется дополнительное электронное устройство. А так как регулировать напряжение на нем вручную невозможно, то значит это стабилизатор. На отечественные машины устанавливаются генераторы с выходным током 80,9 А.

Найденный ответ на вопрос «как поменять щетки на генераторе ВАЗ 2114?» не всегда ограничивается только их заменой, потому что за время износа щеток происходит износ всех остальных частей, которые требуют каких-либо действий. Поэтому, исходя из непростого устройства генератора и большого количества в нем функциональных частей, возникает множество неисправностей, и обычно при устранении одной из них, общая проблема не исчезает. А только лишь притупляется и возникнет в ближайшее время заново. Итак, рассмотрим возможные основные неисправности, которые бывают с генераторами, определяемые контрольными приборами самой машины или мультиметром:

• пониженное напряжение заряда аккумулятора (менее 14,3 В);
• повышенное напряжение заряда (более 14,7 В);
• быстрый, практически моментальный, разряд батареи при включении зажигания;
• отсутствие заряда аккумулятора.

В зависимости от типа неисправности требуется использовать и соответствующие подходы. Но также при всех вышеуказанных неисправностях могут быть неисправны щетки. Они также могут иметь ряд причин выхода из строя:

• износ самих щеток;
• поломка или раскрашивание из-за некачественного материала или сборки;
• выход из строя выпрямителя.

На автомобилях ВАЗ 2114 замена щеток генератора не представляется сложной, но время затратной. Потому что необходимо совершать массу действий.

Ремкомплекты генератора

Чтобы устранить указанные неисправности генератора, понадобится провести ремонт. Начиная поиск ремкомплекта генератора в интернете, стоит приготовиться к разочарованию — предлагаемые комплекты, как правило, содержат шайбы, болты и гайки. А вернуть генератору работоспособность порой можно только заменой — щеток, диодного моста, регулятора… Поэтому храбрец, решившийся на ремонт, составляет индивидуальный ремкомплект из тех деталей, которые подходят к его генератору. Выглядит это примерно так, как показывают таблице ниже, на примере пары генераторов для ВАЗ 2110 и Форд Фокус 2.
