Обслуживание и ремонт 417 двигатель УАЗ

Для того, что бы силовая установка отработала положенный срок, выполняются работы по настройке и доводке агрегата. Замена расходных материалов и манипуляции с мотором выполняют в следующие сроки:

Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000км пробега;
Регулировка клапанов на УАЗ 417 двигатель: 15000км пробега;
Замена воздушного фильтрующего элемента мотора: раз в два года;
Коллектор выпуска мотора: раз в два года;
Замена топливного фильтрующего элемента мотора: 30000км пробега;
Свечи и аккумулятор мотора: 60000км;
Вентиляция поддона мотора: раз в три года;
Замена жидкости охлаждения мотора: 40000км пробега.

Блог про Уаз

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

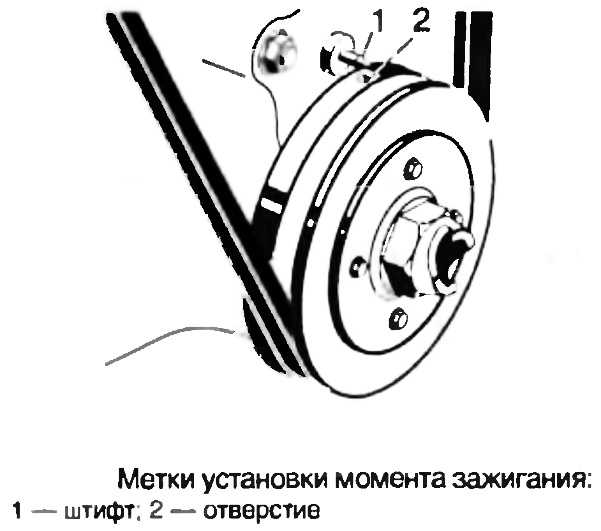

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя; — вывернуть свечу зажигания первого цилиндра; — закрыть пальцем отверстие для свечи первого цилиндра; — повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия; — убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен; — убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора; — ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя; — придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя; — затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место; — установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая двигатель при движении автомобиля. Для этого :

— прогреть двигатель до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час; — дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок; — если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно; — при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса; — при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра; — завести и прогреть двигатель; — проверить двигатель и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту; — включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

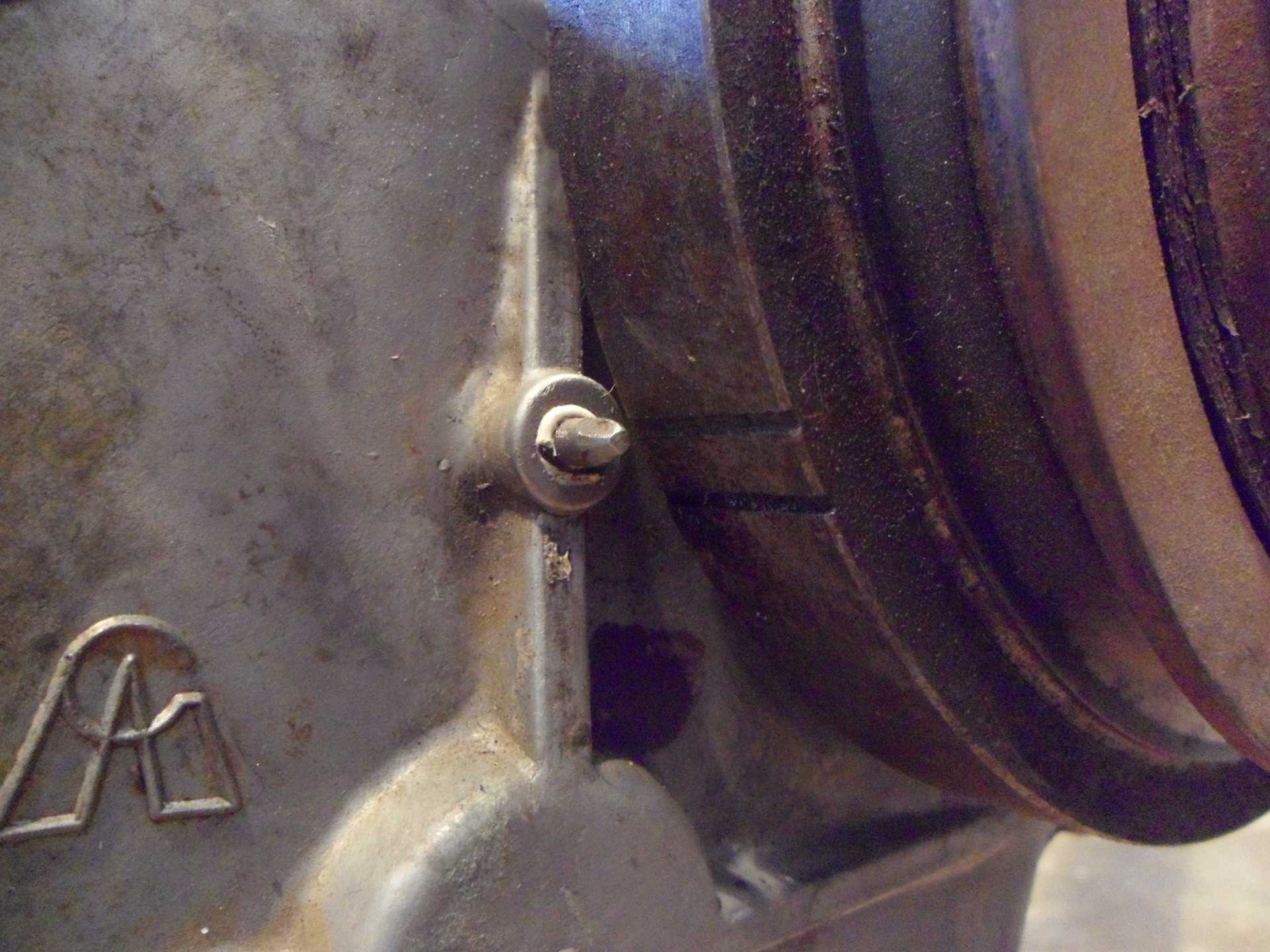

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

источник

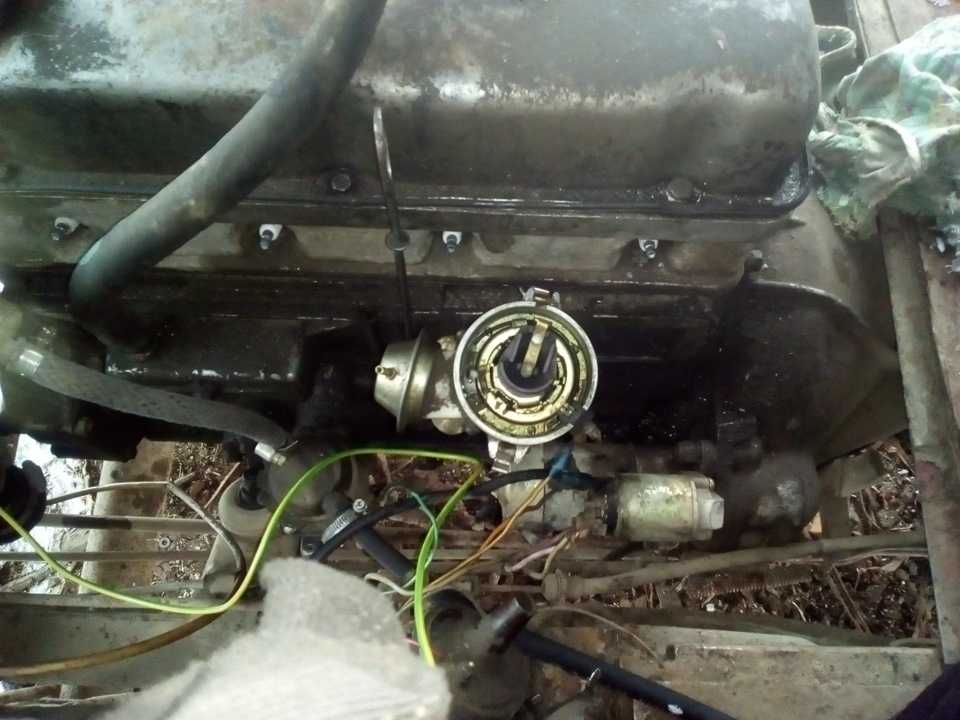

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Распределительный вал и его привод.

Основными неисправностями являются износ опорных шеек вала, износ и задиры кулачков и изгиб вала. Эти повреждения вызывают стуки в клапанном механизме, а увеличение зазоров в подшипниках приводит к падению давления масла в системе смазывания.

Для восстановления зазоров в подшипниках распределительного вала восстанавливают, перешлифовывают его опорные шейки, канавки для подачи масла углубляют, чтобы после повторного шлифования масло поступало к деталям двигателя. Шейки вала шлифуют под ближайший ремонтный размер. После шлифования их полируют пастой ГОИ.

При небольшом износе кулачков распределительного вала их зачищают шлифовальной шкуркой, сначала крупнозернистой, затем мелкозернистой. Места выкрашивания металла на торцах вершин кулачков опиливают шлифовальным бруском или наждачной шкуркой до устранения острых кромок. При выкрашивании свыше 3 мм по длине кулачка вал подлежит замене. Если кулачки распределительного вала изношены по высоте, их шлифуют на специальном копировально-шлифовальном станке для распределительных валов. Кулачки вала, имеющие значительный износ, можно восстановить наплавкой с последующим шлифованием.

После ремонта вал промывают и проверяют высоту кулачков. При износе кулачков по высоте более чем на 0,5 мм по сравнению с номинальной высотой вал заменяют, так как при таком износе ухудшается наполнение цилиндров, в результате чего мощность двигателя падает.

Если опорные шейки распределительного вала изношены сверх допустимых пределов, их восстанавливают наплавкой, осталиванием или хромированием, а затем шлифуют.

Изгиб распределительного вала измеряют специальным индикатором и проверяют по средней шейке. Допустимый изгиб (биение) может быть не более 0,10 мм. Если он больше, нужно вал править.

На опорных поверхностях под шейки вала не должно быть царапин и зазоров, а на корпусах подшипников не должно быть трещин. После очистки и промывки распределительного вала проверяют зазор между его шейками и отверстиями опор на головке цилиндра. Для того чтобы определить зазор нужно измерить диаметр шейки распределительного вала, установить соответствующий ей подшипник, закрепить его корпус и измерить внутренний диаметр подшипника, затем вычесть второе значение из первого. Разница значений и есть величина зазора. Измеряют зазор и калиброванной пластмассовой проволокой. Допустимый зазор может быть не более 0,2 мм.

Регулировка цепи привода распределительного вала.

Цепь не должна иметь сколов и трещин. Она считается работоспособной при вытягивании не более чем на 4 мм. Для регулировки натяжения цепи следует отвернуть стопорный болт натяжного устройства на 0,5 оборота. Провернуть коленчатый вал по часовой стрелке на два оборота с отпущенным стопорным болтом натяжного устройства для устранения всех зазоров в приводе распределительного вала, затем стопорный болт завернуть до упора.

Проверка упругости пружин клапанов производится как без снятия их с двигателя, так и после разборки клапанного механизма. Для контроля пружин на двигателе необходимо снять клапанную крышку, установить поршень соответствующего цилиндра в верхнюю мертвую точку такта сжатия прибором КИ-723 измерить усилие, необходимое для сжатия пружин. Если оно окажется меньше предельно допустимого, пружину заменяют или подкладывают под нижнюю опорную тарелку дополнительную шайбу.

Регулировка тепловых зазоров в приводе клапанов необходима для обеспечения эффективной работы и долговечности двигателя. Тепловой зазор в клапанном механизме обеспечивает плотную посадку клапана на седло и компенсирует при работе двигателя тепловое расширение деталей механизма. При увеличенном тепловом зазоре появляется частый металлический стук клапанов, который хорошо прослушивается при малой частоте вращения на холостом ходу. При этом быстро изнашиваются торцы стержней клапанов, наконечников стержней или регулировочных шайб, происходит падение мощности двигателя. Причиной является сокращение времени нахождения клапанов в открытом положении, и как следствие – ухудшение наполнения топливом и очистка цилиндров от отработанных газов.

Где находится реле в автомобиле УАЗ буханка

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле бензонасоса?

Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.

Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

F8 – 10 А (для аварийной сигнализации);
F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

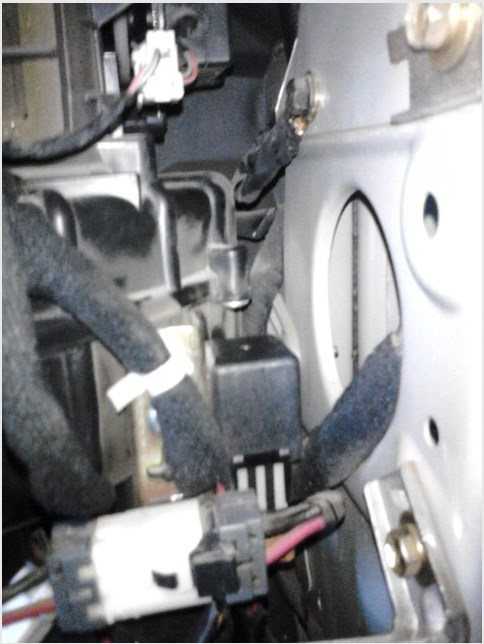

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.

После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Двигатель УМЗ-417: технические характеристики

Число цилиндров (шт.) – 4.
Объем (см. куб.) – 2445.
Диаметр одного цилиндра – 92,0 мм.
Высота хода поршня – 92,0 мм.
Величина сжатия – 7,0.
Общее число клапанов (шт.) – 8 (по паре на каждый цилиндр).
Тип ГРМ – OHV.
Мощность мотора (при условии скорости вращения коленвала 4 тыс. об./мин.) – 92 л. с.
Величина крутящего момента – 172Нм, при 2200 об./мин.
Рекомендуемый тип бензина – А 76.
Расход горючего (л. / 100 км): городской режим – 14,5, загородная трасса – 8,4, смешанный режим – 10,6.
Заправочный объем масла – 5,8 л. (первый залив, последующие – 5 л.)
Норма расхода масла на угар – 100 г на 1 тыс. км.
Масса мотора (кг.) – 166.
Рабочий ресурс – 150 тыс. км.

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

Демонтируют крышку вместе с проводами, которые находятся там.
Удаляют шланг вакуумного регулятора.
Демонтируют крепление низковольтного провода.
Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
Демонтируют вакуумный шланг и провод коммутатора.
Откручивают две гайки крепления. Ключ используют на тринадцать.
Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Механизм газораспределения двигателя УМЗ-417 включает в себя распределительный вал в сборе, впускные и выпускные клапана, привод клапанов — толкатели, штанги толкателей, коромысла, пружины клапанов.

Механизм газораспределения двигателя УМЗ-417.

Впускные и выпускные клапаны расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла. Распределительный вал стальной, имеет пять опорных шеек, кулачки привода клапанов, шестерню привода масляного насоса и эксцентрик привода топливного насоса.

Профили впускных и выпускных кулачков не одинаковые. Кулачки имеют конусность в пределах 10-15′, это сделано для придания вращения толкателям. Так как наружная поверхность донышка толкателя выполнена сферической, а кулачок по ширине конусный, то точка касания кулачка с толкателем смещена относительно оси толкателя. Это и приводит к постоянному вращению толкателей при работе двигателя, чем достигается равномерный износ деталей.

Осевое перемещение распределительного вала ограничивается стальным упорным фланцем находящимся между торцом шейки распределительного вала и ступицей шестерни. Рабочий зазор 0.1-0.2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое между шестерней и шейкой распределительного вала, толще упорного фланца. Правильность фаз распределения обеспечивается установкой шестерни по меткам. Метка 0 на шестерне коленчатого вала должна быть против риски у впадины зуба на текстолитовой шестерне.

Толкатели поршневого типа, стальные, наружным диаметром 25 мм. На торец толкателя, опирающийся на кулачок, нанесен специальный отбеленный чугун и обработан по сфере радиусом 750 мм. Устанавливают толкатели в направляющие отверстия, выполненные непосредственно в блоке, с зазором 0.015-0.040 мм.

Штанги толкателей выполнены из дюралюминиевого прутка и имеют напрессованные на оба конца стальные наконечники, сферические поверхности которых термически обработаны. Коромысла клапанов стальные, литые, одинаковые для всех клапанов. Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стержня клапана, короткое плечо — резьбовым отверстием, в который вворачивается регулировочный винт.

Клапаны верхние, расположены в головке блока цилиндров. Выпускные клапаны изготовлены из жаропрочной стали ЭП-303, а впускные — из хромистой стали 4Х9С2. Диаметр стержня впускных и выпускных клапанов 9 мм. Тарелка впускного клапана тюльпанообразная диаметром 44 мм, а выпускного клапана — плоская, диаметром 36 мм. Торцы стержней клапанов, на которые опираются коромысла, закалены по длине 3-5 мм.

Пружина клапана изготовлена из пружинной стали, шаг витков постоянный. Направляющие втулки клапанов — металлокерамические, изготовлены прессованием с последующим спеканием смеси из железного, медного и графитового порошков. Такая втулка имеет высокие антифрикционные качества.

Обслуживание механизма газораспределения двигателя УМЗ-417.

Обслуживание механизма газораспределения двигателя УМЗ-417 заключается в очистке клапанов от нагара и их притирке. Регулировка зазоров выполняется планово через одно техническое обслуживание или при появлении признаков их нарушения.

Механизм газораспределения двигателя УМЗ-417 нуждается в регулировке зазоров между коромыслами и клапанами при появлении признаков выражающихся в стуке клапанов, уменьшении мощности двигателя, появлении вспышек в карбюраторе, «выстрелов» в глушителе. Механизм газораспределения проверяется и регулируется на холодном двигателе.

Вопросы ТО и ремонта штанг толкателей

Штанга толкателя во время работы подвергается значительным нагрузкам, поэтому со временем в ней могут возникать различные неисправности:

Погнутость и другие деформации штанги;
Износ и ухудшение состояния рабочих поверхностей наконечников;
В составных штангах — ослабление крепления наконечников.

Если штанга не имеет серьезных деформаций, то ее можно отремонтировать, однако при текущих ценах автокомпонентов бывает дешевле заменить штанги, чем восстанавливать. Также новые штанги (в комплекте с регулировочными винтами) следует устанавливать при капитальном ремонте двигателя.

Погнутость штанги (биение) обычно не должна превышать 0,5 мм (данная величина является средней, она может отличаться у разных двигателей), в противном случае она будет касаться стенок трубки или каналов и может заклинить. Погнутую штангу следует выровнять или заменить.

Износ наконечников приводит к увеличению зазоров в клапанном механизме, при полном износе закаленного слоя зазор будет возрастать все быстрее и вскоре ГРМ уже невозможно будет правильно отрегулировать. При износе наконечники можно наплавить и закалить (и дополнительно отполировать), при отсутствии такой возможности штангу лучше заменить. Если в сборной штанге ослаблено крепление наконечников, то их можно обжать или заварить — все зависит от конструкции конкретной штанги.

При эксплуатации двигателя штанги толкателей не нуждаются в специальном техническом обслуживании, достаточно лишь проверять состояние наконечников и следить за наличием деформаций (погнутости) штанги. При обнаружении чрезмерного износа или деформаций штангу необходимо восстановить или заменить.

При регулярном осмотре и обслуживании штанги толкателей будут надежно работать весь срок эксплуатации, обеспечивая нормальное функционирование ГРМ и всего силового агрегата.

Классификация ГРМ

Современные автомобильные двигатели получили различные типы газораспределительных механизмов, разработка которых была основана на опыте эксплуатации более ранних моделей.

Классификация ГРМ по четырем основным различиям:

По расположению распределительного вала

— верхнее расположение ГРМ;

— нижнее расположение ГРМ;

2. По количеству распределительных валов

— одинраспредвал (SOHC — Single OverHead Camshaft)

— двараспредвала (DOHC — Double OverHead Camshaft);

3. По числу клапанов – 2, 3, 4, 5;

4. По приводу распределительного вала

— цепной привод от коленчатого вала;

— шестеренчатый привод от коленчатого вала;

— ременной привод коленчатого вала.

Чаще всего встречается верхнее расположение распределительного вала в головке двигателя – это объясняется простотой конструкции и эффективностью работы, уменьшением массы механизма. Открытие и закрытие клапанов в газораспределительном механизме такого типа осуществляется с помощью толкателей.
