Что такое впускной коллектор в устройстве автомобиля

Плюсы бесколлекторных моторов

Почти нет изнашиваемых деталей. Почему «почти», потому что вал ротора устанавливается на подшипники, которые в свою очередь имеют свойство изнашиваться, но ресурс у них крайне велик, да и взаимозаменяемость их очень проста. Такие моторы очень надежны и эффективны. Устанавливается датчик контроля положения ротора. На коллекторных моторах работа щеток всегда сопровождается искрением, что впоследствии вызывает помехи в работе радиоаппаратуры. Так вот у бесколлектоных, как вы уже поняли, эти проблемы исключены. Нет трения, нет перегрева, что так же является существенным преимуществом. По сравнению с коллекторными моторами не требуют дополнительного обслуживания в процессе эксплуатации.

( 1 оценка, среднее 4 из 5 )

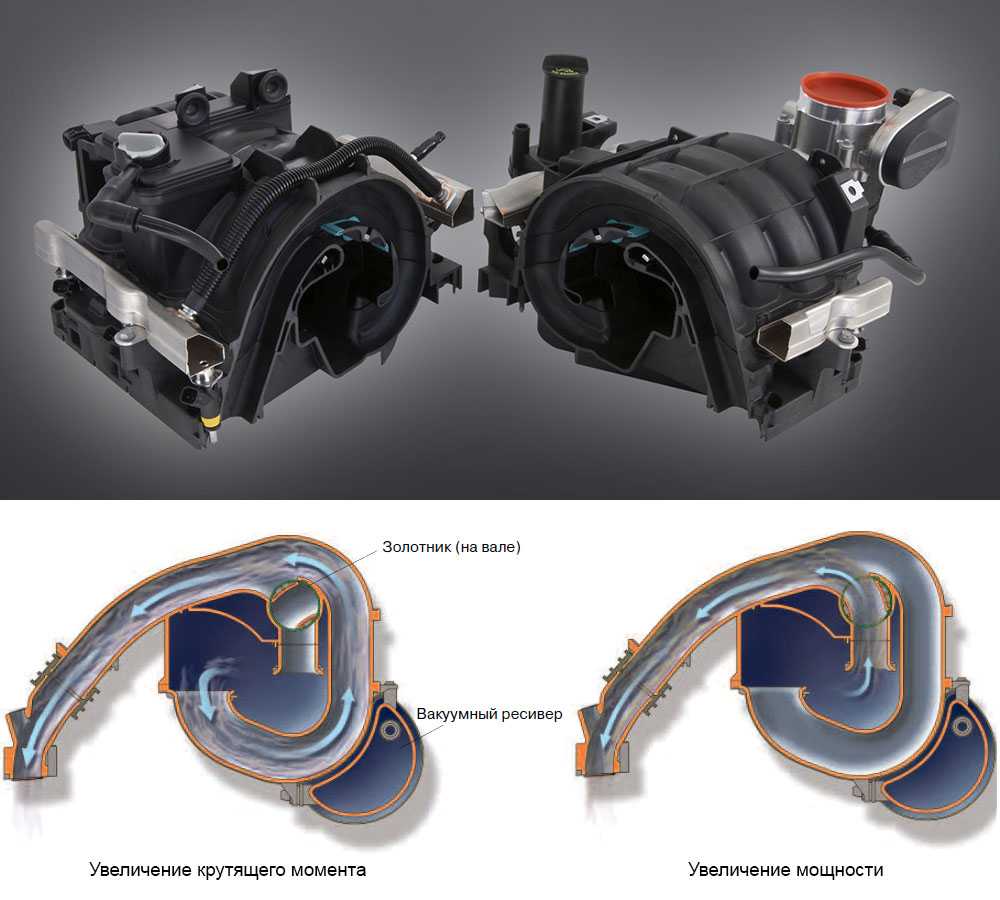

Как работает система изменения длины впускного коллектора

Впускной коллектор с системой изменения длины применяется как в бензиновых, так и в дизельных двигателях для обеспечения лучшего наполнения камеры сгорания воздухом на разных оборотах двигателя. На низких оборотах требуется достижение максимального крутящего момента как можно быстрее, для чего используется длинный впускной коллектор. Высокие обороты выводят двигатель на максимальную мощность при коротком впускном коллекторе.

На большинстве автомобилей эта система работает одинаково. Во впускном коллекторе установлена ось с заслонками, которые перекрывают, либо открывают путь воздушному потоку по одному из двух путей — короткому или длинному.

Состоит система изменения длины впускного коллектора обычно из таких элементов:

• ресивер с обратным клапаном
• электромагнитный клапан
• механизм изменения длины (пневмокамера)
• ось с заслонками
• соединительных вакуумных трубок
• проводки к электромагнитному клапану

На фото ниже я отметил:

• красной стрелкой — ресивер с обратным клапаном
• зелёной стрелкой — электромагнитный клапан
• синей стрелкой — проводка к электромагнитному клапану
• желтой стрелкой — механизм (пневмокамера) изменения длины
• цифрами — соединительные вакуумные трубки: 1 — от электромагнитного клапана к механизму (пневмокамере), 2 — от коллектора к ресиверу, 3 — от ресивера к клапану.

На заглушенном двигателе шток механизма (пневмокамеры) выдвинут полностью и система находится в состоянии короткого коллектора. Как только мы заводим двигатель, в коллекторе создаётся разрежение и давление падает до 30-33 кПа. На клапан подаётся напряжение и он открывается, тем самым пуская разрежение из коллектора через ресивер в рабочий механизм (пневмокамеру).

Пневмокамера втягивает свой шток и, проворачивая ось заслонок, переводит систему на длинный коллектор, что обеспечивает приемистость на низких оборотах двигателя. В таком положении система будет, пока двигатель не достигнет оборотов, равных 4,5 тыс.об/м. После этого ЭБУ отключает подачу напряжения на клапан и он закрывается, перекрывая подачу вакуума на пневмокамеру.

Шток пневмокамеры должен теперь полностью выдвинуться и провернуть ось заслонок снова в режим короткого коллектора. Но как он выйдет, если пневмокамера герметична и ей нужен доступ воздуха, чтобы пружина в пневмокамере смогла сдвинуть шток? Это как бутылку опустить в воду горлышком вниз. Вода в нее не попадёт, пока не проделать отверстие в донышке, чтобы вышел воздух.

ПОДРОБНЕЕ: Ходатайство. Заявление об обеспечении иска

Для этих целей электромагнитный клапан имеет ещё и третий штуцер, который закрыт колпачком (фильтром), который расположен внизу и на него как раз указывает зелёная стрелка. Это атмосферный штуцер. При отключении напряжения, электромагнитный клапан не только перекрывает разрежение от ресивера к пневмокамере, но и открывает переход от пневмокамеры к атмосферному штуцеру, позволяя пневмокамере набрать воздух и выдвинуть шток.

Тюнинг коллектора

Тюнинг двигателя – это целый комплекс работ по доработке отдельных его узлов и деталей. Впускной коллектор также можно доработать, чтобы улучшить эксплуатационные характеристики мотора.

Тюнинг данной детали имеет два направления:

• на преодоление негативного влияния его формы;
• на доработку внутренней поверхности.

При чем здесь форма?

Поток воздуха или рабочей смеси в коллекторе неравномерен в силу его формы. Если коллектор несимметричный, то наибольшее количество воздуха или топливно-воздушной смеси будет попадать в первый цилиндр, а в каждый следующий все меньше. У симметричного также есть недостаток: там наибольшее количество воздуха попадает в средние цилиндры. В обоих случаях цилиндры работают неравномерно на смеси различного качества. Как следствие – падает мощность двигателя.

Тюнинг, в данном случае, подразумевает замену штатного впускного коллектора системой многодроссельного впуска. Ее устройство таково, что воздушные потоки, подающегося в цилиндры, не зависят друг от друга, поскольку каждый из цилиндров оснащается собственной дроссельной заслонкой.

«Внутренние» работы

При недостатке денежных средств, тюнинг можно провести и более дешево, почти даром. Внутри коллекторов практически всегда находится большое число неровностей и приливов, а поверхность шероховатая. Все вместе это вызывает ненужные завихрения, мешающие качественному наполнению цилиндров. При размеренной езде это явление практически незаметно, но если хочется добиться от мотора большей эффективности, с этими недостатками нужно бороться.

Тюнинг штатного впускного коллектора заключается в шлифовке его внутренней поверхности, с целью удаления приливов и шероховатостей. Шлифовать нужно не до появления зеркала, а только до достижения однородного состояния всей поверхности. Если переусердствовать, то капли горючего будут конденсироваться на стенках и тюнинг даст совершенно противоположный результат.

Напоследок, чтобы тюнинг был максимально полным, нужно обратить внимание на место сопряжения коллектора с головкой блока цилиндров. Нередко в этом месте остается ступенька, мешающая нормальному ходу воздушного потока, которую необходимо устранить (с этого начинается тюнинг ГБЦ)

В системе питания любого двигателя внутреннего сгорания впускной коллектор играет серьезную роль. Он передает воздух или топливовоздушную смесь к головке блока цилиндров, откуда она поступает в камеру сгорания. Чем больше , тем большее количество воздуха (смеси) проходит через впускной коллектор и тем сильней его влияние на параметры двигателя.

Как коллектор влияет на работу двигателя

Когда мотор работает на максимальных оборотах при полностью нажатой педали газа, то скорость воздуха в коллекторе приближается (а в спортивных автомобилях заметно превышает) скорость звука. На таких скоростях любой поворот и самый незначительный бугорок оказываются серьезным препятствием, которое многократно увеличивает сопротивление коллектора воздушному потоку. В результате в цилиндры поступает меньше воздуха, поэтому мощность мотора падает. В таком режиме карбюратор нередко выдает переобедненную смесь, скорость горения которой в десятки раз быстрей, чем нормальной. Поэтому топливовоздушная смесь взрывается, это приводит к повреждению клапанов, поршней и других элементов мотора.

Не менее важно и качественное соединение коллектора с карбюратором или воздушным фильтром. Если уплотнительные элементы изношены или плохо затянуты гайки крепления, то в месте контакта происходит подсос воздуха, в результате – переобеднение смеси и взрывы в камере сгорания

Как работает система изменения длины впускного коллектора

Впускной коллектор с системой изменения длины применяется как в бензиновых, так и в дизельных двигателях для обеспечения лучшего наполнения камеры сгорания воздухом на разных оборотах двигателя.

На низких оборотах требуется достижение максимального крутящего момента как можно быстрее, для чего используется длинный впускной коллектор. Высокие обороты выводят двигатель на максимальную мощность при коротком впускном коллекторе.

На большинстве автомобилей эта система работает одинаково. Во впускном коллекторе установлена ось с заслонками, которые перекрывают, либо открывают путь воздушному потоку по одному из двух путей – короткому или длинному.

Состоит система изменения длины впускного коллектора обычно из таких элементов:

• ресивер с обратным клапаном
• электромагнитный клапан
• механизм изменения длины (пневмокамера)
• ось с заслонками
• соединительных вакуумных трубок
• проводки к электромагнитному клапану

Рассмотрим устройство и работу системы более детально на примере автомобиля Шевроле Лачетти.

На фото ниже я отметил:

• красной стрелкой – ресивер с обратным клапаном
• зелёной стрелкой – электромагнитный клапан
• синей стрелкой – проводка к электромагнитному клапану
• желтой стрелкой – механизм (пневмокамера) изменения длины
• цифрами – соединительные вакуумные трубки: 1 – от электромагнитного клапана к механизму (пневмокамере), 2 – от коллектора к ресиверу, 3 – от ресивера к клапану.

На остановленном двигателе шток механизма (пневмокамеры) выдвинут полностью и система находится в состоянии короткого коллектора. Как только мы запускаем двигатель, в коллекторе создаётся разрежение и давление падает до 30-33 кПа. На клапан подаётся напряжение и он открывается, тем самым пуская разрежение из коллектора через ресивер в рабочий механизм (пневмокамеру). Пневмокамера втягивает свой шток и, проворачивая ось заслонок, переводит систему на длинный коллектор, что обеспечивает приемистость на низких оборотах двигателя. В таком положении система будет, пока двигатель не достигнет оборотов, равных 4,7 тыс.об/м. После этого ЭБУ отключает подачу напряжения на клапан и он закрывается, перекрывая подачу разрежения на пневмокамеру. Шток пневмокамеры должен теперь полностью выдвинуться и провернуть ось заслонок снова в режим короткого коллектора. Но как он выйдет, если пневмокамера герметична и ей нужен доступ воздуха, чтобы пружина в пневмокамере смогла сдвинуть шток? Это как бутылку опустить в воду горлышком вниз. Вода в нее не попадёт, пока не проделать отверстие в донышке, чтобы вышел воздух.

Для этих целей электромагнитный клапан имеет ещё и третий штуцер, который закрыт колпачком (фильтром), который расположен внизу и на него как раз указывает зелёная стрелка. Это атмосферный штуцер. При отключении напряжения, электромагнитный клапан не только перекрывает разрежение от ресивера к пневмокамере, но и открывает переход от пневмокамеры к атмосферному штуцеру, позволяя пневмокамере набрать воздух и выдвинуть шток.

Теперь кратко рассмотрим устройство и проверку каждого узла отдельно.

Что такое впускной коллектор и для чего он нужен?

На чём бы ни работал двигатель – бензине, дизеле, газе – ему нужен воздух, много чистого, прохладного, «вкусного» воздуха. Для его правильной подачи и используется впускной коллектор.

По сути, это трубопровод определенной формы и размера, который нужен для доставки в цилиндры нужного количества воздуха. Помимо этого, он отвечает за смешивание воздуха с топливом из форсунок в инжекторном двигателе. Но если бы всё было так просто, инженеры не занимались бы поиском идеальной геометрии коллектора для каждого нового мотора.

В современных автомобилях впускной коллектор выполняет несколько задач:

1. Подает нужное количество воздуха для приготовления стехиометрической топливной смеси (то есть с оптимальным соотношением топлива с воздухом);
2. Равномерно распределяет воздушный поток между цилиндрами двигателя;
3. Так как в коллекторе есть постоянное разрежение, за счет всасывающего эффекта от поршней двигателя, то инженеры додумались использовать это разрежение (вакуум) для усиления тормозных усилий, для вентиляции картерных газов и т.д., в зависимости от марки и типа автомобиля.
4. Создает резонансный воздушный поток, чтобы увеличить скорость его движения без дополнительного оборудования.

Ремонт впускного коллектора

Хотя поломка данного элемента происходит достаточно редко, его ремонт является головной болью автомобилистов. Причиной тому – неоднозначность диагностики поломки, ведь зачастую все грешат на двигатель. Среди признаков поломки коллектора стоит отметить:

• существенное снижение мощности;
• увеличение расхода топлива;
• аритмичность работы системы.

Но в некоторых случаях могут быть индивидуальные признаки, что важно учитывать. Лучше проводить комплексную диагностику в автосервисе, что даст более точный результат поломки. Зачастую в коллекторе выходят из строя его заслонки

Кроме того, возможна поломка клапана управления. Если же наблюдается шум и треск в системе, то причиной этому является отсоединение трубки от завихрителя. Однако разбираться в этом стоит по факту

Зачастую в коллекторе выходят из строя его заслонки. Кроме того, возможна поломка клапана управления. Если же наблюдается шум и треск в системе, то причиной этому является отсоединение трубки от завихрителя. Однако разбираться в этом стоит по факту.

При ремонте для начала стоит разобрать данные с датчика коллектора. Он позволит убедиться в поломке элемента и даже определить ее причину. Далее необходимо снимать устройство, что делается в несколько шагов.

1. Снижается давление в системе посредством отключения топливного насоса.
2. Отключается аккумулятор и снимается декоративный кожух.
3. Снимается воздушный фильтр.
4. Отсоединяется дроссельный узел.
5. Снимается сам впускной коллектор.

Важно! При отсоединении не стоит трогать крепежные заслонки. Они могут легко повредиться.. После чего начинается непосредственный ремонт устройства

После чего начинается непосредственный ремонт устройства

Важно отметить, что некоторые детали не могут быть отремонтированы. Среди них особенно проблемные заслонки и клапан управления, при их поломке необходимо приобретать новую деталь. Нередко выходит из строя сам датчик

Если он работает некорректно, то блок управления неправильно высчитывает параметры, что приводить к плохому формированию воздушно-топливной смеси

Нередко выходит из строя сам датчик. Если он работает некорректно, то блок управления неправильно высчитывает параметры, что приводить к плохому формированию воздушно-топливной смеси

Это нужно учитывать, поэтому при поломке важно не затягивать, и заменить деталь, иначе можно повредить двигатель. Быстрое устранение неполадок относится ко всем дефектам впускного коллектора. Ремонт достаточно сложен, могут возникнуть проблемы при его снятии и замене определенных элементов

Ремонт достаточно сложен, могут возникнуть проблемы при его снятии и замене определенных элементов

Важно проверить все соединения на изоляцию, чтобы не возникало утечек давления. Также стоит следить за клапанами, чтобы они не блокировали поток смеси. Впускной коллектор – важный элемент, который существенно повышает эффективность работы двигателя

Он имеет достаточно сложную конструкцию, но его принцип действия прост. В коллекторе важны все составляющие, а также размер и форма элементов, что обеспечивает эффективность работы устройства

Впускной коллектор – важный элемент, который существенно повышает эффективность работы двигателя. Он имеет достаточно сложную конструкцию, но его принцип действия прост. В коллекторе важны все составляющие, а также размер и форма элементов, что обеспечивает эффективность работы устройства.

А для лучшего понимания конструкции впускного коллектора рекомендуется посмотреть это видео:

Здесь описаны все нюансы производства данного устройства, что позволит увидеть конструкцию и назначение его отдельных элементов, что особенно поможет в ремонте тем, кто ранее не сталкивался с подобными задачами.

https://youtube.com/watch?v=XEo0pb58GnM

Ремонт и обслуживание впускных коллекторов

Современный впускной коллектор — деталь сложная. Случаются с ней и поломки. Рассмотрим типичные.

Нарушения герметичности

Это первое, чем «болеют» системы впуска, впрочем как и многие другие узлы автомобиля. Вибрации, перепады влажности, давления и температур сказываются на резиновых (паранитовых и др.) уплотнениях, которых в сложных системах впуска достаточно много. Возможно дополнительное попадание воздуха в смесь, так называемый «подсос».

Подсос воздуха во впускном коллекторе может значительно повлиять на динамические показатели двигателя в целом. После восстановления герметичности работа двигателя нормализуется.

Прокладки впускного и выпускного коллекторов ВАЗ 2106

Загрязнение впускного коллектора

Впускной тракт время от времени необходимо проверять на предмет налета на стенках. Подобная проблема может довольно сильно повлиять на динамику автомобиля. Особенно часто засоряется коллектор на двигателях с системой рециркуляции выхлопных газов. В таких случаях необходимо произвести разборку и чистку устройства специальным составом.

Отложения на стенках элементов впускных коллекторов

Деформации и механические повреждения корпуса

Для производства коллекторов широко используют пластик и алюминий, а эти материалы, как известно, могут деформироваться из-за воздействия высоких температур. Пластик со временем трескается и рассыхается. Алюминиевые коллекторы вследствие вибраций могут лопнуть.

Элементы с сильно нарушенной геометрией подлежат замене. Алюминиевые детали можно заварить аргонодуговой сваркой.

Повышенная температура воздуха в впускном коллекторе

Причинами подобной проблемы могут быть:

• длительная работа на холостом ходу в условиях высокой температуры воздуха (например в пробках);
• неполадки системы охлаждения и повышение общей температуры двигателя;
• нарушение вентиляции моторного отсека вследствие засорения радиатора;
• ошибочное показание датчика температуры во впускном коллекторе;
• ошибки в прошивке блока управления.

Решением является проверка узлов системы охлаждения и диагностика электронных систем.

Хлопки во впускном коллекторе

Во время воспламенения топлива в цилиндрах двигателя должны соблюдаться условия герметичности (оба клапана должны быть плотно закрыты). При условии воспламенения топлива с открытым или слегка приоткрытым впускным клапаном топливно-воздушная смесь может воспламеняться в самом коллекторе, в результате чего слышны характерные «хлопки». Такие поломки довольно опасны — они могут привести к значительным повреждениям.

Причинами неисправности могут быть:

• нарушение системы зажигания;
• неправильно настроенный газораспределительный механизм;
• нарушения плотности посадки впускных клапанов;
• проблемы с образованием топливовоздушной смеси.

В подобных случаях необходимо провести комплексную диагностику двигателя для выявления причин хлопков.

Рассмотрим процедуру замены прокладки впускного коллектора на примере двигателя Шевролет Авео 2017 г.

1. До начала работ обесточить бортсеть автомобиля, сняв отрицательную клемму аккумулятора.

2. Демонтировать рычаги стеклоочистителей (необходимо только в случае с конкретным двигателем).

3. Снять пластиковые фиксаторы защелки 1 и винты 2, после чего удалить решетку воздухозаборника 3.

4. Выполнить опорожнение системы охлаждения, выкрутив сливную пробку радиатора 4.

5. Снять воздухопровод воздушного фильтра 5, открутив винты хомутов 6.

6. Снять трубку принудительной вентиляции картера 7.

7. Отсоединить коммуникации дросселя 8-11, снять сам дроссель 12, открутив винты 13.

8. Отсоединить трубку усилителя тормозов 14.

9. Выкрутить винты 16,17 кронштейна коллектора, демонтировать кронштейн 15.

10. Снять направляющую топливной форсунки, отсоединить шланг охлаждения дросселя 19, открутить болты коллектора 18.

11. Отодвинуть коллектор 20 в сторону, аккуратно снять прокладку 21.

12. Очистить и обезжирить посадочные места для новой прокладки, установить ее.

13. Собрать узлы впускной системы в обратном порядке разборки.

Обращайте внимание на порядок и силу утяжки ремонтируемых узлов. Затягивайте резьбовые соединения постепенно в порядке от центра к краю детали, либо крест-накрест

Правильная работа впускного коллектора гарантирует длительную эксплуатацию двигателя. При минимальных знаниях и наборе необходимых инструментов текущее обслуживание или мелкий ремонт возможно произвести самостоятельно. Со сложными деталями и электроникой лучше обратиться в сервисный центр.

Виды впускных коллекторов

Существуют такие виды впускных коллекторов:

• стальные;
• алюминиевые;
• пластиковые;
• с изменяемой геометрией;
• с клапанами контроля выхлопных газов (EGR);
• с турбонаддувом;
• с точечным впрыском топлива и др.

На современных двигателях довольно широко распространены коллекторы с точечным впрыском топлива. В такой модификации топливо подается при помощи электромагнитных форсунок, установленных в каждой из его труб-каналов.

Принципиальная схема впускного коллектора с точечным впрыском топлива

Впускной коллектор, как и двигатель в целом, продуктивно работает в определенном диапазоне оборотов. Устройство и тип установленного коллектора зависит от компоновки блока цилиндров, от целевой направленности двигателя и от конструктивных решений в целом.

Все выше перечисленные коллекторы, делятся на две группы:

• одноплоскостные;
• двухплоскостные.

Одноплоскостной коллектор подает топливовоздушную смесь через один общий канал, многоплоскостной же изначально делит поток смеси на два потока.

Одноплоскостной коллектор

Как правило, двигатели с двухплоскостным коллектором выдают больше мощности на низких и средних оборотах в пределах 2000-4000 об/мин. На высоких же — из-за образующихся завихрений мощность будет несколько ниже.

Двухплоскостной коллектор

Коллектор с общей камерой без перегородок раскрывает свой потенциал на оборотах от 5000 и выше.

Очистка впускного коллектора, клапанов и камеры сгорания для моторов GDI с пробегам за 100тыс — процедура вынужденная и обязательная.

Полностью избавиться от чистки впускного тракта не получится. Её можно только отсрочить, поддерживая мотор в исправном состоянии (грамотно менять моторное масло, вовремя менять маслосъемные колпачки, не допускать закоксовывания поршневых колец, применять чистый бензин, и качественные топливные фильтры). Контроль загрязнений правильней осуществлять при помощи технических эндоскопов. Визуальный осмотр камеры сгорания при плановой диагностике — даст конкретную оценку необходимости очистки двигателя.

Устройство и принцип работы

Чтобы впускной коллектор выполнял все возложенные на него задачи, он должен иметь строго рассчитанную геометрическую форму. Например, для того, чтобы поток внутри не замедлялся, коллектор проектируется без углов и прямых линий. Плавные изгибы, округлая форма способствуют более мощному воздушному потоку.

Устройство впускного коллектора

На входе во впускной коллектор находится карбюратор или дроссельная заслонка, если речь идет об инжекторном двигателе. Центральный канал разделяется на отдельные рукава – раннеры, которые подходят к цилиндрам, а точнее, к впускным клапанам.

Топливные форсунки размещаются возле впускных клапанов (в системе распределенного впрыска) или в центральном канале, если установлен моновпрыск.

По форме впускного канала различают одноплоскостные и двухплоскостные:

1. Одноплоскостные – только с одним каналом для прохождения воздуха или топливно-воздушной смеси. Эти коллекторы пропускают за единицу времени большое количество воздуха, а значит, позволяют двигателю развить максимально возможную мощность на высоких оборотах;
2. Двухплоскостные – те, в которых канал разделен на две части. Они дают возможность получить больше отдачи мощности на низких и средних оборотах двигателя.

Материалы.
Изначально впускные коллекторы делались металлическими: из чугуна, стали, алюминия. Проблема таких конструкций не только в достаточно высокой цене, но и в значительном нагреве от цилиндров двигателя. Сегодня их в основном делают из специального термостойкого пластика, который обладает меньшей теплопроводностью, а значит, и меньше нагревает воздух внутри.

Принцип работы.
Основной принцип работы коллектора – подача воздуха на фазе впуска. Инициатором движения воздуха  является сам двигатель. Когда поршень опускается, в камере сгорания над ним создается зона низкого давления. На фазе впуска, когда клапан открыт, опускающийся поршень затягивает воздух, как хороший насос. Таким образом, от центрального канала воздух поступает в нужный раннер, а из него – в камеру сгорания. На видео-3д анимации, ниже, наглядно показан принцип работы впускного коллектора с вихревыми клапанами.

Если на автомобиле установлен карбюратор или центральная форсунка, при втягивании воздуха в раннер, поток топлива (или топливно-воздушной смеси) поступает в нужный цилиндр. Благодаря тому, что поток внутри коллектора турбулентный, топливо лучше перемешивается с воздухом и, следовательно, лучше сгорает. Турбулентный воздушный поток проектируется в коллекторе специально: он быстрее движется и лучше наполняет цилиндры.

В автомобилях с распределенным впрыском форсунки установлены в раннерах коллектора перед впускными клапанами. В этом случае по коллектору движется только воздух, который смешивается с распыленным топливом перед самым входом в цилиндр двигателя. Здесь скорость и структура воздушного потока также важны, поскольку для качественного приготовления топливно-воздушной смеси остается меньше времени и места.

Резонансные колебания.
Чтобы усилить поток поступающего воздуха, внутренняя геометрия впускного коллектора рассчитывается так, чтобы образовался так называемый резонанс Гельмгольца. Примерная схема, как это работает:

1. На фазе всасывания поршень мотора опускается вниз, создавая зону разрежения, и через открывшийся клапан в камеру сгорания на большой скорости заходит воздух;
2. Однако объем раннера намного больше, чем объем цилиндра, поэтому весь воздух, который “взял разгон” в коллекторе, в камеру сгорания не попадает;
3. Перед закрывшимся впускным клапаном создается зона повышенного давления, когда воздух по инерции продолжает движение вперед;
4. Клапан всё еще закрыт, так что давление в раннере выравнивается, то есть происходит “откат”, а после него перед впускным клапаном опять образуется зона повышенного давления. Эти резонансные колебания воздуха зависят от формы и размера коллектора и рассчитываются под каждый двигатель отдельно.

Тюнинг впускного коллектора

Некоторые автовладельцы хотят превратить свою машину в гоночный болид, для этого увеличивают объем двигателя, устанавливают 2–3 карбюратора, перепрошивают инжектор, устанавливают спортивный распредвал и коленчатый вал.

В результате им удается поднять мощность двигателя на 30–80 процентов, и настолько же их мотор теряет в ресурсе. Для участия в гонках внутреннюю поверхность впускного коллектора максимально сглаживают и полируют, чтобы снизить аэродинамическое сопротивление. Но эффект такой тюнинг выхлопной системы дает лишь на высоких оборотах и как минимум половинной мощности двигателя. На низких и средних оборотах полированный впускной коллектор работает крайне неэффективно. Отсутствие мелких неровностей приводит к тому, что в потоке не образуются турбулентности и завихрения, это негативно сказывается на качестве топливовоздушной смеси. Поэтому топливо оседает на стенках коллектора и приводит к образованию наростов.

Если вы хотите оптимизировать впускной коллектор своего автомобиля, учитывайте следующее. Автопроизводители тщательно рассчитывают форму и размеры впускных и выпускных коллекторов, чтобы обеспечить максимальное соответствие конкретной модели двигателя. Если вы используете нормальную заводскую деталь, у которой нет ступенек, то любой тюнинг впускного коллектора лишь ухудшит характеристики двигателя. Поэтому почистите коллектор от наростов, устраните ступеньки, отремонтируйте и настройте двигатель. Это даст гораздо больший результат, чем любые улучшения. Если же вам необходимо поднять мощность автомобиля, установите новый мотор с увеличенным количеством лошадиных сил.

Источник

Новые наработки

Конструкторы постоянно совершенствуют устройство составных частей двигателя, касается это и системы впуска.

Они улучшают используемые датчики, чтобы повысить их точность и долговечность. В основном, это сводится к использованию новых принципов работы.

Более интересными являются наработки, касающиеся конструкции элементов исполнительного механизма, в частности – коллектора.

К примеру, инжекторные моторы с прямым впрыском оснащаются коллекторами с дополнительными заслонками – впускными (они же – вихревые). При этом вносятся конструктивные изменения и в головке блока. Такая впускная система подразумевает наличие двух каналов подачи воздуха к впускным клапанам. И разделение этих каналов делается в головке блока. Используемые впускные заслонки применяются для перекрытия этих каналов.

Система впуска такой конструкции позволяет получить три типа смесеобразования для обеспечения максимально эффективной работы силового агрегата:

1. Послойное
2. Обедненное гомогенное
3. Стехиометрическое гомогенное

А суть этой доработки сводится к тому, что на определенных режимах впускные заслонки перекрывают тот или иной канал, чтобы получить требуемое смесеобразование.

Еще один вариант конструктивного исполнения коллектора впускной системы – переменной длины. Суть работы этого коллектора сводится к тому, что при холостом ходу воздух движется по длинному пути, но при начале работы мотора под нагрузкой открывается специальный клапан, который сокращает путь движения воздуха, что обеспечивает более быстрое наполнение цилиндров воздухом.

Коллектор двигателя HEMI

В дальнейшем, возможно появление еще каких-то более интересных решений для получения максимальной эффективности работы этой составляющей силового агрегата.

Инженерные вариации на тему коллекторов

Несмотря на свою простоту, выпускной коллектор имеет разновидности, появление которых обусловлено физикой оборота газов по трубам.

Из-за этого разработчикам приходится идти на компромиссы, и о них мы обязательно поговорим. Но сперва разновидности.

Встречаются такие типы коллекторов:

В первом случае конструкция получается очень дешёвой.

Главной её особенностью являются короткие выпускные патрубки и общая камера сбора. Честно говоря, цельные коллекторы крайне неэффективны для отвода отработавших газов.

Всему виной короткие трубки, из-за которых велико влияние импульсов газа на соседние цилиндры.

В результате мы имеем неудовлетворительную продувку камер сгорания, а это отражается на многих факторах, включая и параметры двигателя.

Для того чтобы мотор работал с максимальной эффективностью, были разработаны трубчатые выпускные системы.

Именно они наиболее часто встречаются под капотами современных автомобилей.

Представляют они собой выпускные трубы, идущие от цилиндров и сходящиеся в одну (или иногда сначала в несколько, а потом уж в одну).

Разрабатывая их, инженерам есть с чем повозиться, так как от длины выпускных труб и их диаметра зависит отдача мотора на разных оборотах.

Так, к примеру, если мы возьмём короткие трубки, то они, благодаря резонансному эффекту будут наилучшим образом продувать камеры сгорания на высоких оборотах.

Но тогда возрастёт взаимное влияние цилиндров друг на друга.

Длинные выпускные трубы, в свою очередь, хороши на малых оборотах.

Аналогичная история и с диаметром – малый диаметр труб оптимален, с точки зрения скорости отвода газов на малых и средних оборотах.

Но оказывает они испытывают большое сопротивление на высоких оборотах, из-за чего мощность мотора падает. С бОльшим диаметром выхлопных труб всё наоборот.

Таким образом, инженерам приходится лавировать и искать компромиссы, о которых мы не зря упомянули ранее.

Строение обоих вариантов

Если утрировать то коллектора это 4 трубы, которые соединяются в одну. То есть своего рода «штаны», только на четыре «штанины». Нужно отметить, что бывают и на «две – три» или даже «шесть» труб. Такое устройство обусловлено количеством цилиндров в двигателе, как мы знаем на автомобиле «ОКА» было всего два цилиндра (две трубы), например на новых FORD есть варианты с тремя (трехтрубный), а на некоторых представительских авто – шесть цилиндров (шеститрубный). Причем это будут как впускной, так и выпускной коллектора.

Вот только верхняя точка, где один выход у них будут отличаться:

Впускной – подключается к системе подачи воздуха или топлива, поэтому в «верхней точке» будет стоять либо карбюратор, либо дроссельная заслонка.

Выпускной – подключается к глушителю, отводит отработанные газы. Сейчас зачастую подключается к катализатору.

Теперь подробнее о каждом из типов.
