Все, что необходимо знать о ремонте пылесоса самсунг

Несменный пылесборник

Установленный сухой пылесборник редко выходит из строя, недостатком считаются только одноразовые фильтры. Для изготовления мешка применяют пропиленовое или силиконовое волокно, регенерация которых не предусмотрена.

Наполненный пылесборник выбрасывают, а на его место устанавливают новый. Не рекомендуют пришивать к горловине пылесоса старый мешок после очистки от пыли, мойки. В таких случаях из-за усиленного образования микропыли забьются тонкий и НЕРА-фильтры, что приведет к поломке мотора. Особенно тщательно при разборке нужно проверять подсоединение шланга к насадкам патрубка с целью выявления нарушения герметичности.

Принцип работы пылесоса

Для того чтобы понять причину какой-либо поломки пылесосов следует знать из чего состоит эта техника и какой у неё принцип работы. Главный элемент конструкции – двигатель пылесоса, в большинстве случаев он коллекторный (рис. 3).

Двигатель находится внутри корпуса наряду с лопастями вентилятора

Важно не забывать о необходимости чистить вал коллектора от нагара, а также убирать окись с поверхности до приобретения им медного блеска

Рис. 3 Коллекторный двигатель пылесоса

При помощи двух подшипников разных размеров вал прикрепляется к статору, данная конструкция обеспечивает лёгкость разбора и сборки при такой необходимости. Большой находится спереди, поменьше располагается на задней части. Современные модели пылесосов имеют инерционные воздушные насосы, которые приводят в рабочее состояние непосредственно двигатель. Таким образом, вместе с втягиванием воздуха происходит втягивание пыли и мусора. Все втянутые элементы, проходя через фильтр, остаются в пылесборниках разного типа (рис. 4): мешок одноразовый или многоразовый, пластиковый контейнер. Данные ёмкости необходимо регулярно очищать, мыть и просушивать.

Рис. 4 Различные пылесборники

Приступим к разбоhrt

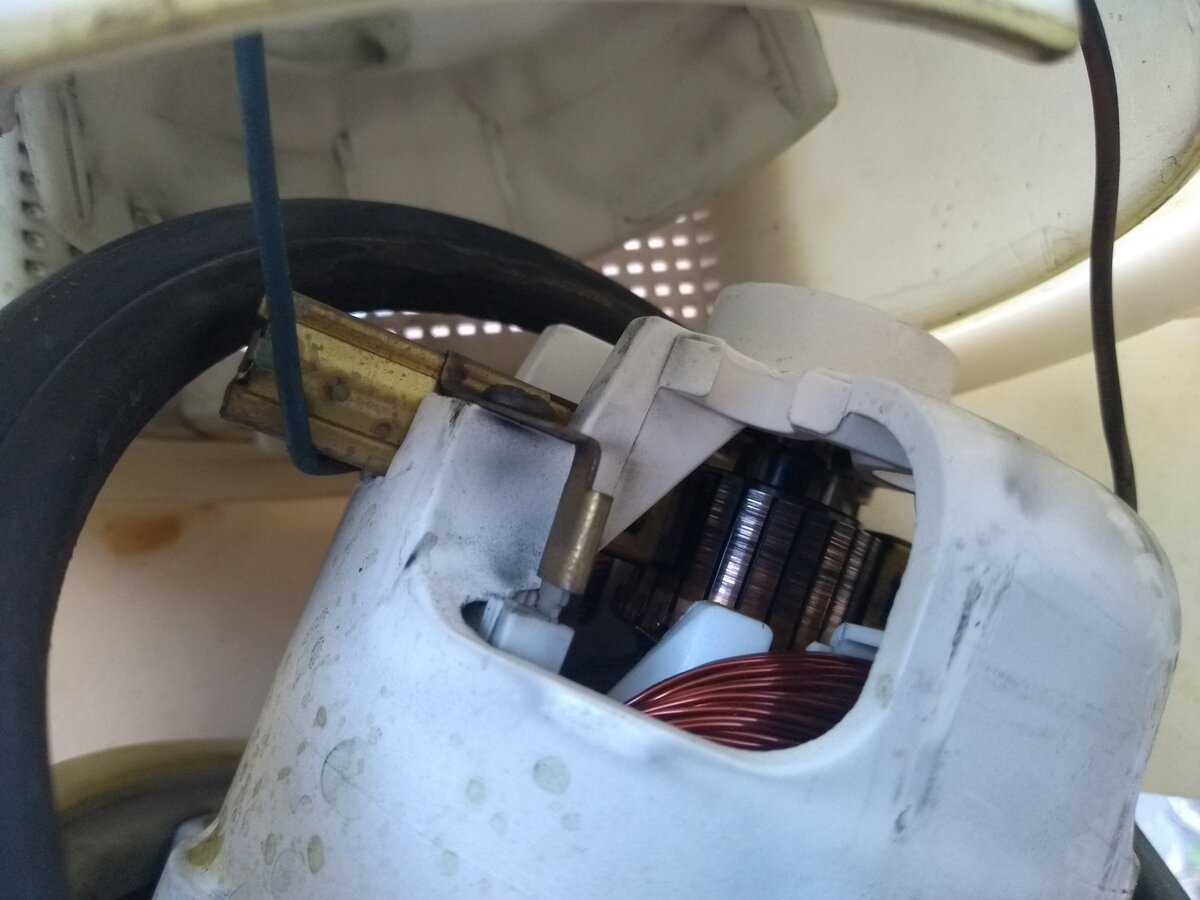

Сначала необходимо снять кожух, он держится только за счёт силы трения, поэтому его просто сбиваем постукивая молотком по периметру кожуха с шагом в пару сантиметров

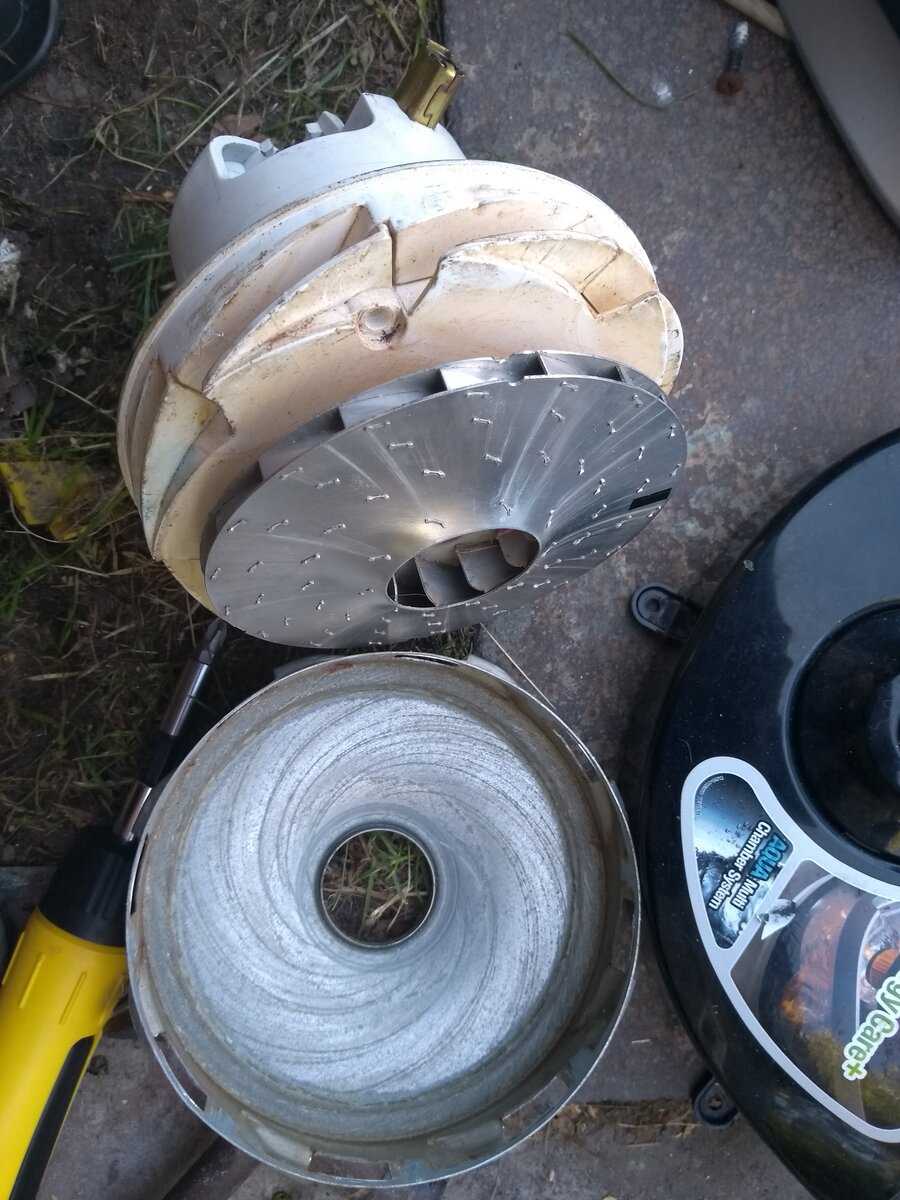

Далее необходимо взять головку на 13 и открутить крыльчатку

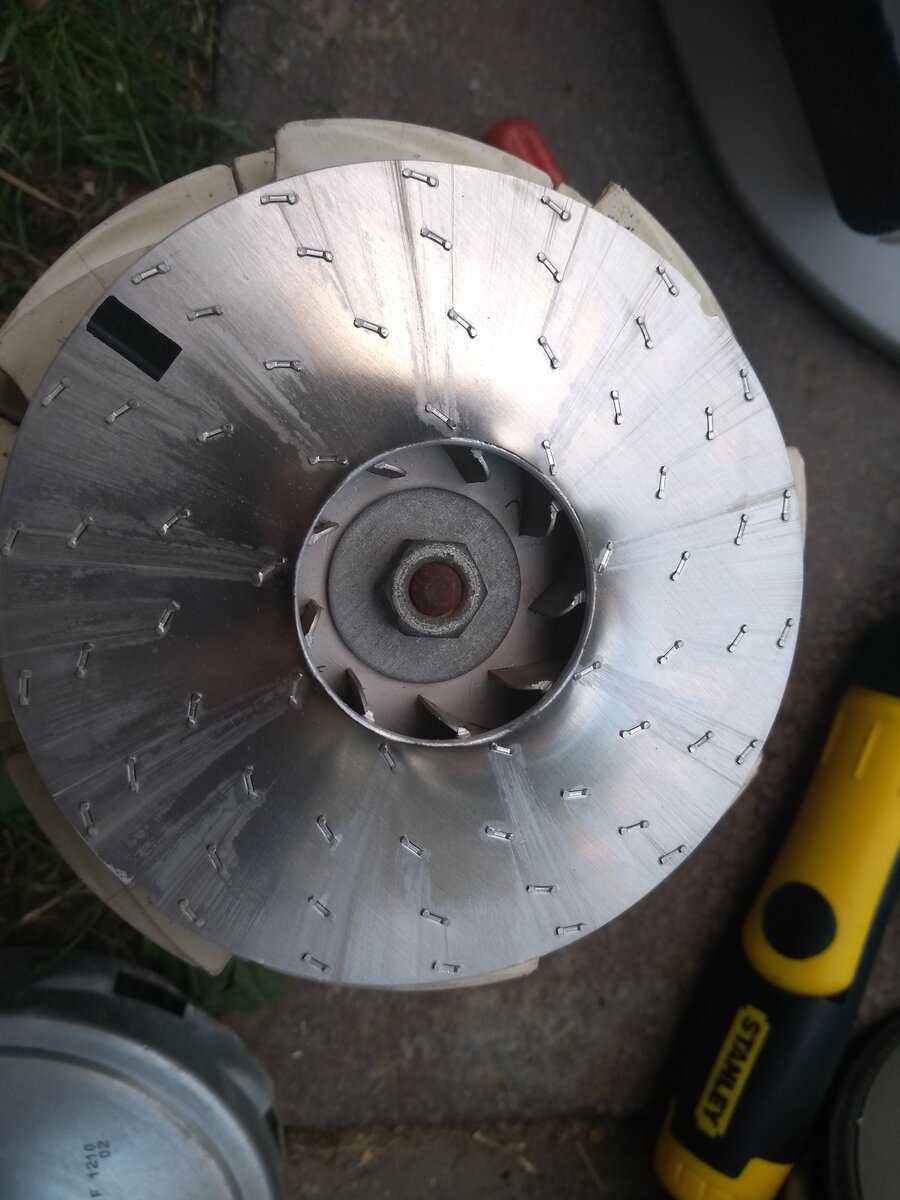

Крыльчатка крепиться к валу при помощи гайки с левой резьбой, соответственно откручивать необходимо по часовой стрелке. Если гайка не прикипела к валу, то открутить её можно шуруповертом.

Если не получится, открутить шуруповёртом то придется фиксировать якорь (например медной проволокой)

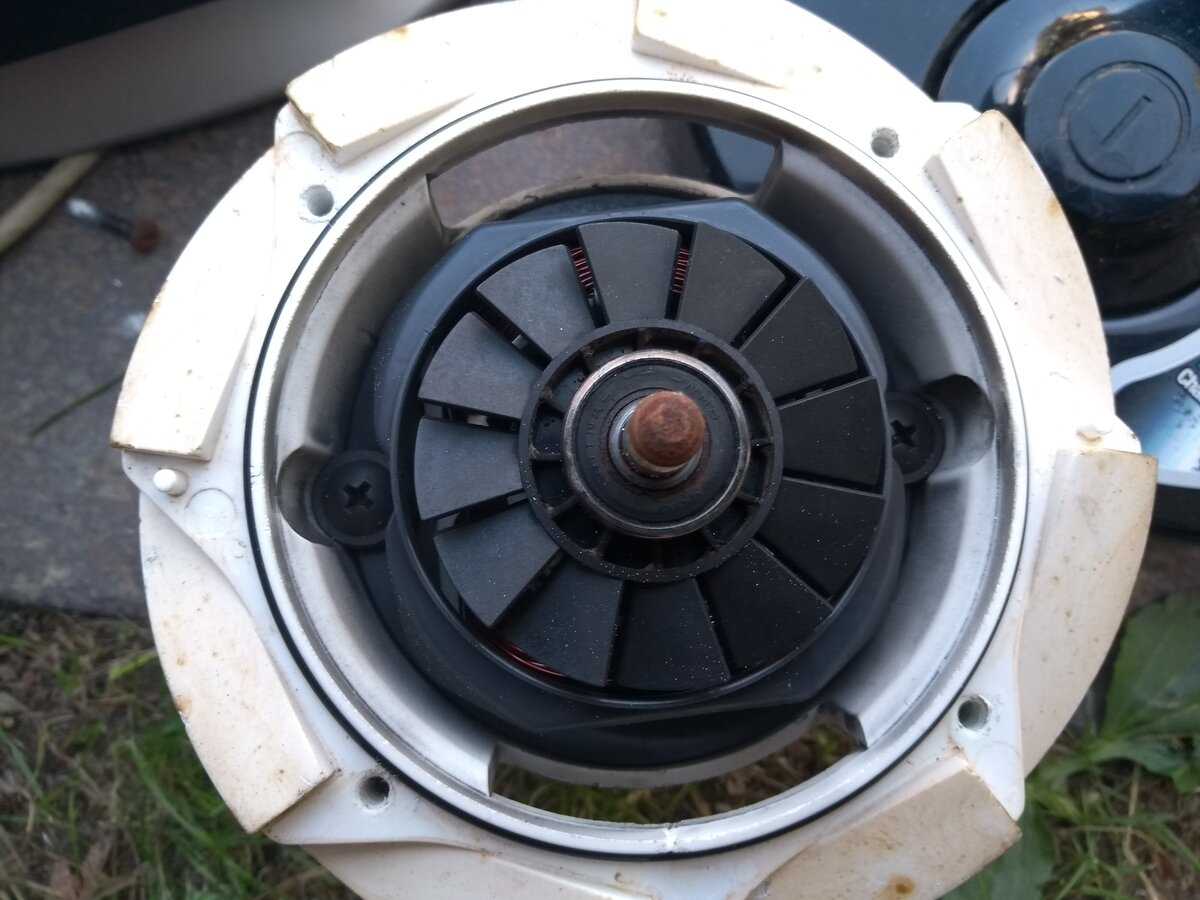

После снятия крыльчатки необходимо открутить 4 винта на крышке

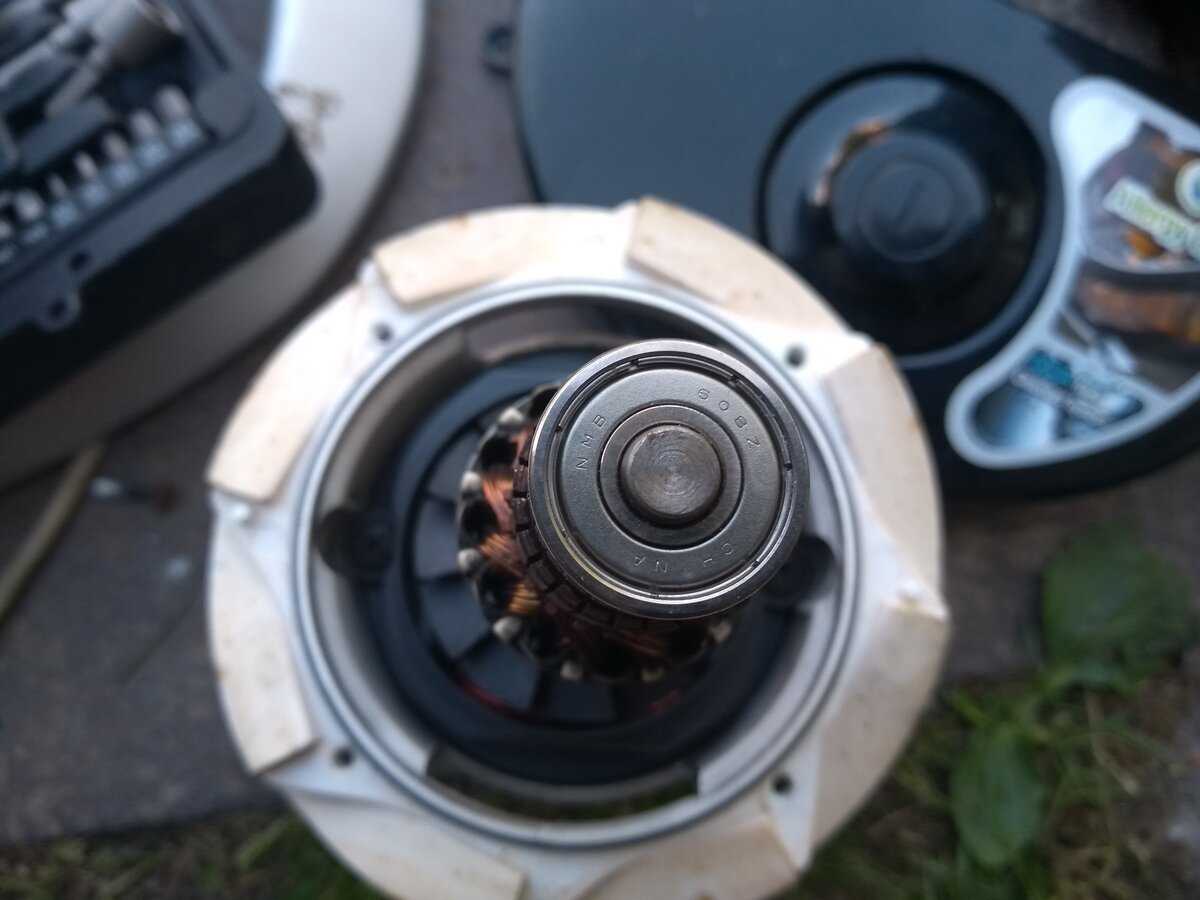

Ну вот мы и добрались до подшипника

Перед снятием подшипника необходимо отметить на валу его положение, после чего взять съёмник и снять его с вала

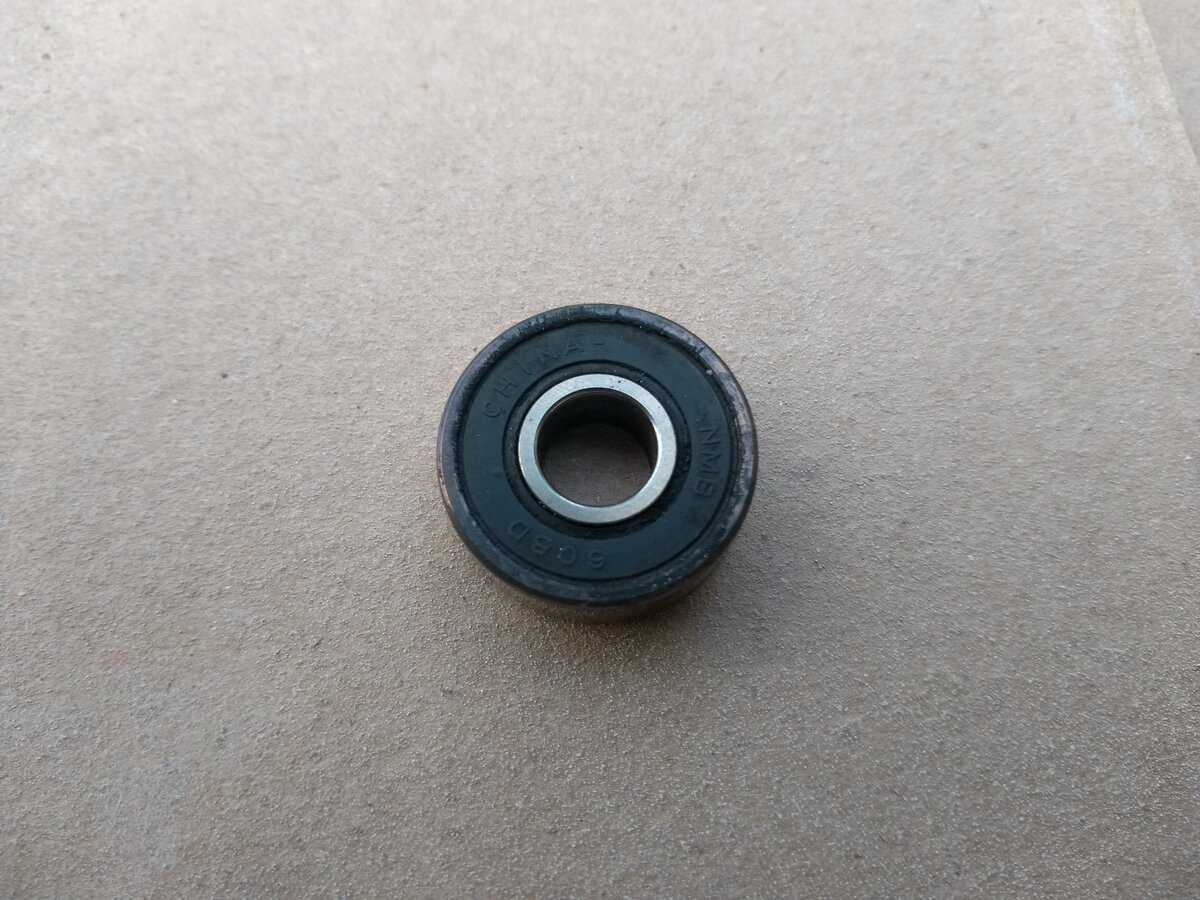

Вот она причина свиста: китайский подшипник 608D

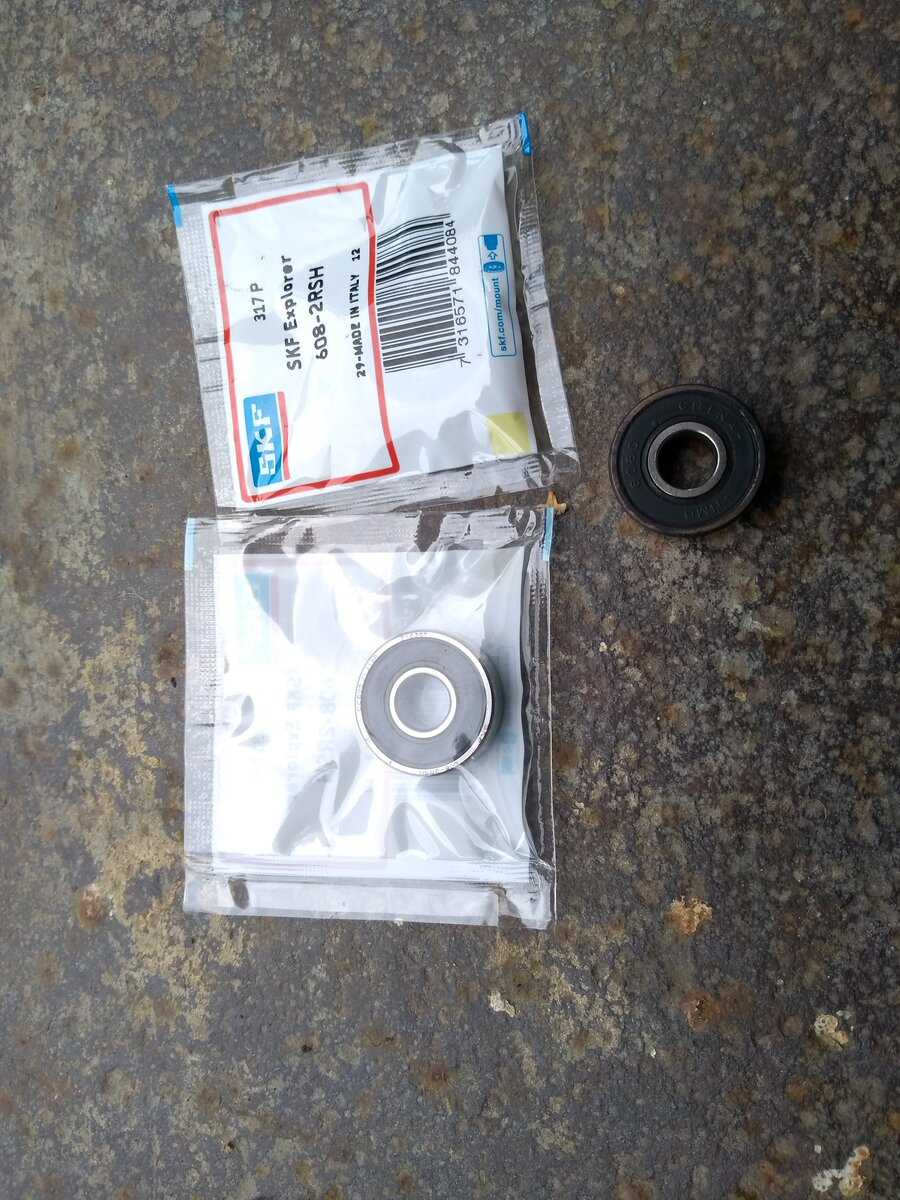

Менять будем на подшипник SKF 608-2RSH

Второй подшипник в хорошем состоянии и ещё послужит, поэтому его оставляем

Остается очистить вал, запрессовать новый подшипник, собрать двигатель и проверить в работе

Повреждение двигателя

Эта причина, почему пылесос вообще не «тянет» пыль — самая серьезная. И, к слову, в этом случае самодеятельность проявлять не стоит. При обнаружении неисправности такого типа немедленно нужно обратиться в сервис, чтобы вовремя все исправить. Ведь мотор в любом гаджете — как сердце человека. От его корректной работы зависит эффективность самого уборочного устройства. Крайний варианты решения такой проблемы — покупка нового пылесоса.

Бережный уход за любым устройством — неотъемлемая составляющая его эксплуатации. А поскольку техника бывает прихотливой и требовательной к себе, смотреть за ней необходимо внимательно.

Это относится и к пылесосам. Ведь в современном мире использовать этот гаджет приходится крайне часто. А незначительная трещина в трубе или засорение пылесборочного мешка могут превратить уборку в невероятную пытку.

Как снять подшипник

Независимо от модели пылесоса любой ремонт своими руками следует начинать с выключения техники из розетки и снятия корпуса. Процесс снятия корпуса будет отличаться от конкретной модели бытовой техники.

Важно перед самостоятельным ремонтом на листке бумаги зарисовать схему нахождения всех запчастей и проводов в пылесосе, данная схема в дальнейшем подскажет как в точности и без труда собрать прибор в исходное состояние. Действия, совершаемые для того, чтобы самостоятельно заменить подшипник:

Действия, совершаемые для того, чтобы самостоятельно заменить подшипник:

  1. Снятие фильтров
  2. Отсоединение электрических проводов
  3. Откручивание пластикового корпуса электродвигателя
  4. Извлечение двигателя из корпуса
  5. Разборка двигателя

Фильтр необходимо снять, так как он ограничивает доступ к электродвигателю. Раскручиваются все винты на корпусе, также и потайные. Внимательно проверяем все дополнительные защёлки и винты, чтобы избежать поломки корпуса при снятии. Если с силой потянуть корпус, прикреплённый хотя бы одной защёлкой, то он может лопнуть.

Демонтируется вся электрическая разводка, для ее крепления существуют специальные разъемы. Корпус двигателя откручивается от станины, электродвигатель вынимается из своего корпуса. Есть модели пылесоса, где двигатель находится на пазлах из резинового материала либо прикручен к общему корпусу прибора, что значительно облегчает процесс разборки. Далее необходимо разобрать двигатель пылесоса.

Смазывание детали при помощи нагревания смазки

Для осуществления данного способа потребуются следующие инструменты для работы:

  • пластичная смазка;
  • металлическая ёмкость;
  • металлическая решётка;
  • свеча.
  1. Решётка устанавливается на предметы из негорючего материала, например, кирпич.
  2. В ёмкость помещается смазка.
  3. Посуда с пластичным средством ставится на решётку.
  4. Свеча помещается под решётку и зажигается.
  5. Далее смазка должна расплавиться.
  6. В расплавленную жидкость окунается подшипник вместе с валом и выдерживается 10 минут.

Запрещается допускать чрезмерного перегрева смазки и её закипания. Чтобы средство равномерно расположилось по всей поверхности шарикоподшипников, смазывать следует следующим образом: после вынимания из жидкости, подшипник прокручивается из стороны в сторону несколько раз.

Отличие уровня шума в разных моделях

При выборе пылесосов многие в первую очередь обращают внимание на фактор шумности устройства, так как при наличии в семье маленького ребенка проводить громкую уборку будет невозможно. Для наглядного сравнения имеет смысл рассмотреть функциональность наиболее популярных моделей пылесосов и уровень шума:

  1. Модель iRobot Roomba 980 выполняет исключительно сухую уборку, но способна работать и на обычном напольном покрытии, и на ковре. Уровень шума составляет 63 дБ.
  2. Philips FC 8820 стоит несколько дороже первого варианта, имеет длинные боковые щетки, возможность долгой работы без подзарядки. Шумит устройство на уровне 58 дБ.
  3. Karcher RC 3000 шумит еще меньше – 54 дБ. Тут не очень емкий пылесборник и нет боковых щеток, а электрическая мощность составляет 600 Вт.
  4. Пылесос REDMOND RV-R400 подходит исключительно для сухой уборки, довольно долго заряжается и сильно шумит во время работы. Уровень шума составляет 72 дБ.

Если посмотреть на предложения магазинов, то в категорию относительно тихих устройств входят пылесосы с уровнем шума от 35 до 55 дБ. Прямой зависимости между шумностью и стоимостью устройств нет, хотя на практике дорогостоящие модели конструируются таким образом, чтобы давать как можно меньше шума.

Устранение других неполадок

Если у рабочего пылесоса ослабла всасывающая сила, причиной неисправности являются забитые фильтра. Причем очистить мешок или контейнер для пыли, а также стоящую за ним поролоновую пластину будет недостаточно. Надо снять фильтр на выхлопе пылесоса. Он обычно бумажный или с искусственного волокна. Фильтр аккуратно прочищают сухой щеткой. Пытаются продуть или вытрусить.

Когда проблема не решена, разбирают пылесос, извлекают двигатель и чистят крыльчатку. Если лопасти будут забиты пылью, то всасывание ослабло по этой причине.

Пылесос плохо работает из-за изнашивания щеток и загрязнения коллектора якоря. После полной разборки электродвигателя токопроводящие медные пластины чистят наждачной бумагой нулевым номером. Щетки ставят новые и выполняют перетяжку винтовых контактов.

Причиной не работы пылесоса может быть неисправность сетевого кабеля или кнопки включения. Элементы легко прозваниваются любым дешевым мультиметром. Если тестирование не дало положительных результатов – проблема в электронном блоке. Его только меняют.

Неполадки электронного блока сказываются невозможностью осуществлять колесиком регулировку оборотов двигателя, влияющих на силу всасывания.

Когда пылесос перестал сматывать сетевой кабель, нужно добраться до барабана. Частой причиной поломки является растягивание пружины. Иногда она лопается. В первом случае пружине восстанавливают силу натяжения путем отмотки или намотки провода. Во втором случае покупают новый барабан.

Разбирать пылесос Самсунг страшно только в первый раз. После первого ремонта последующие разборки будут происходить быстрее.

Возможные сложности

Трудности, с которыми можно столкнуться при самостоятельном ремонте:

  1. Снимая щетки, нужно пометить, с какой стороны стояла каждая из них. В процессе работы двигателя они стачиваются по-разному, поэтому вернуть их нужно на прежнее место. Иначе через несколько недель пылесос придется разбирать снова, но уже для замены щеток.
  2. Потеря болтов. Их лучше складывать в отдельную коробку. Чтобы не перепутать места их крепления, емкости подписывают.
  3. Разрушившееся кольцо застревает в посадочном месте. Достать его можно с помощью отвертки. Затем нужно осмотреть внутреннее устройство пылесоса на предмет наличия высыпавшихся шариков.
  4. Повреждение резьбы на валу. Чтобы этого не произошло, подшипник рекомендуется снимать с помощью резьбовых съемников.

Какие могут быть неисправности

Движок пылесоса достаточно надежный элемент, причем это касается даже самого простого и дешевого, а неисправности у всех типов моторов примерно одинаковые:

  • большой уровень загрязнения, от чего контакты не передают ток на ротор или препятствуют его движению;
  • смещение крыльчатки, что делает невозможным ее работу;
  • ослабление винта — случается, что герметик и гайка отходят из-за большой вибрации, что приводит к расшатыванию внутренностей мотора, не позволяя ему работать полноценно или работать вообще;
  • износ подшипников — вал не крутится, а стоит на одном месте, требуется замена подшипника;
  • износ электрощеток — требуется замена;
  • повреждение обмотки;
  • сигнал не доходит с кнопки включения.


Подшипник мотора и его расположение Каждая из этих поломок легко устраняется в домашних условиях при наличии всех вышеописанных инструментов и приспособлений. Самую большую трудность в замене представляют подшипники, так как требует практически полный разбор мотора и наличие специального устройства съема.

Частые неисправности пылесосов фирмы Самсунг

Пылесосы корейских и китайских производителей зарекомендовали себя, как надежные бытовые электроприборы. Причина неисправности после долгих лет эксплуатации может скрываться в электрической части агрегата. Чаще всего у Самсунгов поломка скрывается в следующих узлах:

  • заклинивание или разбивание подшипников;
  • стирание щеток электромотора;
  • выход из строя электронного блока;
  • сгорание двигателя.

Иногда причиной поломки может быть банально сгоревший предохранитель на электронной плате. Деталь легко меняется, но это служит уже сигналом о возможной более серьезной неисправности.

Причиной частого отключения работающего агрегата является срабатывание защиты двигателя от перегрева. Простая проблема кроется в забитом резервуаре для мусора. Мотор нагревается от перегрузки и защита его отключает.

Проблему с предохранителем и грязным резервуаром решить легко. Во всех других случаях домашнего помощника придется разбирать.

Как самостоятельно заменить подшипники

Для замены подшипников в пылесосах марки Lg и Samsung, необходимо:

Снять щетки и выкрутить винты, которыми стянут корпус прибора.
Снять крышки двигателя, с помощью небольшого молоточка и отвертки

Все необходимо выполнять тщательно и аккуратно, чтобы не повредить обмотку.
Очень осторожно снять подшипники с вала якоря.
С помощью маленького молоточка и небольшой трубки с нужным диаметром, насадить на освободившееся место новые подшипники.

Совет. Прежде чем приступить к процессу замены подшипников в неисправном пылесосе своими руками, рекомендуется аккуратно зарисовать схему расположения и соединения всех деталей и проводов.

Новое определение пылесоса — Samsung Global Newsroom

Пылесос — это повседневный инструмент, который тесно связан с нашей повседневной жизнью, и инструмент, который иногда требует силы или чувствительности в зависимости от предпочтений и потребностей пользователя. Беспроводной пылесос Samsung POWERstick PRO обеспечивает расширенные возможности как во время уборки, так и в повседневном использовании, переопределяя всеобъемлющую концепцию того, что значит быть пылесосом.

Инновации, такие как эргономичная ручка и щетка двойного действия, повышают комфорт и удобство чистки, а изысканная красно-алюминиевая эстетика POWERstick PRO легко интегрируется в широкий спектр интерьеров. Давайте подробнее рассмотрим, как компания Samsung Electronics оптимизировала конструкцию пылесоса, чтобы переосмыслить комплексное решение для уборки.

Эргономичная структура сустава

Определенные движения, которые вы делаете во время чистки, например наклоны вперед или скручивание запястья, могут вызвать боль и усталость.Гибкая рукоятка POWERstick PRO была разработана для решения этих проблем, избавляя пользователей от необходимости скручивать и сгибаться для уборки в ограниченном пространстве, делая сам пылесос гибким. Гибкая ручка складывается на 50 градусов одним нажатием кнопки, что упрощает маневрирование пылесосом и позволяет пользователям сохранять правильную осанку при уборке дома.

Тщательно продуманная ручка

При удерживании пылесоса пользователи обнаружат, что кривизна ручки обеспечивает естественный и плотный захват, а ее вес распределяется равномерно, что упрощает использование и обеспечивает оптимальную стабильность.Кнопка контроля всасывания расположена непосредственно под положением указательного пальца, а на левой стороне ручки есть кнопка Flex Unlock, поэтому пользователи могут удобно управлять изделием одной рукой.

Стабильный автономный

Дополнительные аксессуары к пылесосу, включая насадку для труб, также были разработаны с учетом устойчивости. Поскольку при отсоединении труба может стоять сама по себе, пользователям не нужно наклоняться при замене принадлежностей.

Видимая сила кисти двойного действия

Обычная проблема с обычными пылесосами заключается в том, что, поскольку их щетки вращаются только вперед, когда пользователь тянет к ним пылесос, обратное движение щетки приводит к смахиванию грязи. Samsung POWERstick PRO оснащен двумя щетками, которые вращаются в противоположных направлениях, что устраняет эту проблему и одновременно повышает производительность пылесоса.

Аккумулятор для эффективного использования

Срок службы батареи имеет решающее значение для беспроводных пылесосов. POWERstick PRO оснащен аккумулятором большой емкости 32,4 В, который обеспечивает мощность всасывания 150 Вт в течение максимальной продолжительности 80 минут *. Учитывая возможность отсоединения и замены разряженных батарей, продукт спроектирован таким образом, что батарейный отсек помещается в ручку, чтобы пользователи могли наслаждаться мощными возможностями продукта без каких-либо ограничений по времени.

POWERstick PRO — это результат обширных усилий Samsung по поиску и разработке инновационных решений для устранения распространенных неудобств, связанных с уборкой. Устанавливая новые стандарты в отношении дизайна, мощности и простоты использования, Samsung надеется, что процесс очистки превратится из обременительной работы в приятное занятие, которое принесет свежесть и комфорт в ваше пространство.

* С двумя батареями, работающими в нормальном режиме

Пылесос не собирает мелкий мусор

В этом случае ремонт пылесоса «Самсунг» своими руками будет заключаться в тщательном осмотре щетки. Убедитесь, что положение её достаточно низкое для контакта с полом — если это не так, выдвиньте ее до упора. Осмотрите саму щетку — вероятно, ее ворсинки слишком стерлись, и их придется заменить.

Включите пылесос и осмотрите щетку в рабочем состоянии — если она не крутится или вращается слабо, придется потрудиться. В первом случае, вероятно, заклинило подшипники. Разберите ее и проверьте, не накрутились ли на концевики нитки или волосы, уберите их. Во втором случае возможно ослабление ремня щетки — разберите ее и поменяйте деталь на подходящую к вашей модели

Обратите внимание: хотя запчасти для пылесосов «Самсунг» очень часто взаимозаменяемы для разных модификаций, лучше всего выбирать подходящие именно для вашей модели

Ремонтируем двигатель

Ну и последнее, что может быть – выход из строя двигателя. Эту неисправность можно определить, прикоснувшись к корпусу рукой – сильно нагревается, значит, что-то не так. Помимо того, что мотор сильно греется и перегревается, он еще может резко отключаться. Не знаете, в чем причина, если пылесос не всасывает и отключается? Читайте далее, почему пропала тяга и что необходимо делать для ремонта!

Сначала требуется снять декоративную защиту корпуса и с помощью мультиметра прозвонить все участки цепи. Обычно техника не работает по причине перегорания плавкого предохранителя. Если это действительно так, замените его на новый с точно такими же параметрами. В том случае, если произошел обрыв обмотки на одной из катушек, лучше пойти и выбрать новый пылесос, т.к. покупка мотора будет дорогостоящим удовольствием. Помимо этого может просто оборваться контакт на одном из соединений проводов. Тут ремонт не составит сложностей, особенно если Вы «дружите» с паяльником.

Если проблема того, что пылесос не тянет и выключается из-за щеток двигателя, которые Вы решите заменить, будьте внимательным при их подключении. Неправильное подключение щеток может стать причиной того, что после ремонта пылесос не всасывает, а выдувает пыль.

Вот и все основные причины неисправностей. Напоследок хотелось бы отметить, что если у Вас плохо всасывает пылесос с водяным фильтром, действовать нужно по аналогии с обыкновенной техникой. Единственное отличие в то, что вместо пылесборника нужно как следует промыть аквафильтр! Надеемся, что теперь Вы знаете, что делать при любом ухудшении тяги либо ее полном отсутствии!

Также читают:

  • Что делать, если разбилась энергосберегающая лампа
  • Инструкция по использованию мультиметра
  • Что делать, если холодильник постоянно работает и не выключается

Сам электрик — энциклопедия домашнего мастера

Ремонтируем двигатель

Ну и последнее, что может быть – выход из строя двигателя. Эту неисправность можно определить, прикоснувшись к корпусу рукой – сильно нагревается, значит, что-то не так. Помимо того, что мотор сильно греется и перегревается, он еще может резко отключаться. Не знаете, в чем причина, если пылесос не всасывает и отключается? Читайте далее, почему пропала тяга и что необходимо делать для ремонта!

Сначала требуется снять декоративную защиту корпуса и с помощью мультиметра прозвонить все участки цепи. Обычно техника не работает по причине перегорания плавкого предохранителя. Если это действительно так, замените его на новый с точно такими же параметрами. В том случае, если произошел обрыв обмотки на одной из катушек, лучше пойти и выбрать новый пылесос, т.к. покупка мотора будет дорогостоящим удовольствием. Помимо этого может просто оборваться контакт на одном из соединений проводов. Тут ремонт не составит сложностей, особенно если Вы «дружите» с паяльником.

Если проблема того, что пылесос не тянет и выключается из-за щеток двигателя, которые Вы решите заменить, будьте внимательным при их подключении. Неправильное подключение щеток может стать причиной того, что после ремонта пылесос не всасывает, а выдувает пыль.

Вот и все основные причины неисправностей. Напоследок хотелось бы отметить, что если у Вас плохо всасывает пылесос с водяным фильтром, действовать нужно по аналогии с обыкновенной техникой. Единственное отличие в то, что вместо пылесборника нужно как следует промыть аквафильтр! Надеемся, что теперь Вы знаете, что делать при любом ухудшении тяги либо ее полном отсутствии!

Также читают:

Процесс разбора своими руками

Процесс разбора мотора пылесоса Самсунг проходит в несколько этапов.

Подготовительные работы

Для того чтобы разбор двигателя прошел максимально быстро, необходимо подготовить определенный набор инструментов:

  • отвертки (крестовые и плоские);
  • плоскогубцы;
  • гаечный торцовый ключ;
  • мягкая кисть;
  • молоток;
  • слесарные тиски.

Следующий шаг подготовки к разбору — демонтаж двигателя из корпуса пылесоса.

Алгоритм действий:

Открыть крышку, вынуть мешок для сбора мусора, фильтра.
Выкрутить крепежные элементы, отжать стопорные защелки

Важно найти весь крепеж (четыре винтика расположены под контейнером для сбора мусора, пятый в месте подсоединения шланга к корпусу пылесоса).
Отделить крышку от днища бытового прибора.
Аккуратно снять клеммы и разъемы проводов электродвигателя.
Вынуть мотор из корпуса пылесоса.

Разбираем мотор бытового прибора Самсунг

Четко соблюдая последовательность действий, разобрать мотор пылесоса Samsung не составит особого труда:

  1. Предварительно промаркировав, снимаем с двигателя провода.
  2. Извлекаем щетки. Для этого аккуратно выкручиваем винт крепления, после чего вручную извлекаем и осматриваем щетки.

    Следы нагара и искрения — повод к замене щеток, а также сигнал о том, что требуется обязательная проверка состояния обмоток ротора и статора.

  3. Выкручиваем гайку крепления ротора. Для этого в лючки от снятых щеток устанавливают специальные деревянные колодки (для максимально плотного прилегания, одну сторону обтачивают круглым напильником), фиксируют ротор в тисках и, используя торцевой ключ, аккуратно выкручивают гайку.
  4. Снимаем крышку с двигателя. Для этого выкручиваем четыре крепежных элемента, после чего верхняя часть корпуса двигателя аккуратно снимается.
  5. Извлекаем воздушный сепаратор.
  6. Выкручиваем четыре болта удерживающие крепление подшипника якоря.
  7. Извлекаем ротор. Для этого, используя металлическую надставку, аккуратно постукиваем по обратной стороне вала.

Перед началом демонтажа двигателя не лишним будет проверить, выключен ли бытовой прибор из розетки.

Как разобрать двигатель, подскажет видео:

Выбор нового двигателя

При выборе нового мотора важно учитывать некоторые параметры:

  1. модель пылесоса;
  2. идентичность форм старого и нового мотора;
  3. наличие или отсутствие юбки под крыльчаткой;
  4. мощность движка, указанная на моторе или корпусе пылесоса, — она колеблется в пределах от 1600W до 2200 W;
  5. формы отверстий для держателя мотора.
  6. соответствие габаритов старого и нового двигателей и их крыльчаток.

Важно! Приобретение нового двигателя ─ дело серьёзное. Если нет полной уверенности в своих знаниях, лучше обратиться к специалисту

Пылесос стал одним из самых полезных и надёжных помощников человека. Этот агрегат может прослужить долго при надлежащем уходе и внимательном отношении к себе. Пользователю достаточно знать и применять на практике несколько несложных правил:

  • давать возможность прибору отдохнуть;
  • следить за чистотой фильтров;
  • вовремя менять пылесборники;
  • не допускать ударов по корпусу и не применять вредные моющие средства;
  • у моющего пылесоса насухо протирать металлические элементы;
  • следить за ритмичностью работы агрегата.

Кроме того, следует помнить, что к каждому пылесосу прилагается инструкция. А перед эксплуатацией любой техники необходимо внимательно изучить её, чтобы узнать все тонкости использования и обслуживания, присущие именно этой модели.

Причины поломок и их устранение

Предпосылки неисправностей пылесосов марки Lg и Samsung могут быть самыми различными, например:

Проблема со шнуром встречается довольно часто. За вентилятором обычно расположена электрическая часть прибора

Важно проверить целостность шнура, так как часто бывает повреждение внешней его оболочки, токоведущей жилы.

Проблема со сбором мусора. То есть пылесос Самсунг, к примеру, работает, всасывание происходит нормально, а мусор собирается плохо

Одной из причин такой проблемы является заклинивание подшипников валика. Чтобы в этом удостовериться, нужно открепить щеточный валик и вывинтить конечные колпачки. На этих концах не должно быть никакого мусора, ниток, волос. Если они присутствуют, их следует убрать.
Причиной неисправности двигателя пылесоса Самсунг может быть и сам подшипник. Если взять мотор прибора в руки и слегка покачать его за якорь, то можно заметить, что при неисправных подшипниках вал будет также шататься в стороны. В этом случае необходима обязательная замена подшипников.
При возникновении запаха горелой резины также могут быть виноваты подшипники. В этом случае необходимо проверить свободность вращения валика-щетки. Если вращение производится туго, то в большинстве случаев требуется их замена. Можно предварительно их смазать, и если это не решит проблему, замена подшипников неизбежна.

Если пылесос марки Самсунг, LG и др. начинает сильно гудеть и «реветь», это означает, что его подшипники вышли из строя. Приступать к их самостоятельной замене следует только в том случае, если у вас есть опыт ремонтных работ.

Дальнейшая разборка

Снятие верхней крышки крепления двигателя

Она просто надета сверху и обжата по периметру в четырех местах.

Созданные на заводе вмятины можно аккуратно выровнять пассатижами.

Затем крышка просто отводится рукой и снимается с корпуса двигателя.

Колесо воздушного насоса

Под крышкой расположен вентилятор. На нем заметно небольшое повреждение пластиковой детали корпуса.

Внутри крышки хорошо видны оставшиеся после продувки двигателя слои пыли. Их же можно рассмотреть на фото вентилятора около входных лопаток.

Она же прилипла на шайбе и под ней.

Выворачиваем крепежные винты отверткой.

Разборка якоря

Крепление осуществляется:

  • винтами через верхнюю лапку с отсеком под обойму верхнего подшипника;
  • выступами с пазами в крышке;
  • нижней обоймой подшипника.

Винты крепления ротора в статоре двигателя

Доступ к ним получаем сразу после снятия пластмассового корпуса вентилятора.

Раскручиваем их

Параллельно обращаем внимание на количество строительной пыли внутри корпуса, оставшейся даже после его продувки извне

Выступы крепежной пластины, входящие в пазы корпуса статора

Они расположены рядом с крепежными винтами и осуществляют дополнительное крепление ротора.

Аккуратно направляем их плоской отверткой на выход из пазов.

Затем удерживаем крепежную пластину пальцами руки через внутренние отверстия или подвешиваем ее на опоре. Ротор еще держится за счет крепления внешней обоймы нижнего подшипника. У меня, кстати, он оказался дополнительно приклеенным.

Выступающий конец оси вала с резьбой необходимо защитить от повреждения куском сухой доски из твердых пород древесины и нанести по нему удар молотком. Ротор будет выбит из статора.

Внешний осмотр

На роторе хорошо заметны следы нагара от графитовой пыли, образованные в результате горения щеток и клей на обойме подшипника.

Загрязнения пластин попробовал убрать традиционным аккуратным способом: отмыть спиртом или его раствором с помощью ватки.

Нагар довольно сильно прикипел к металлу, очень плохо растворялся. Пришлось работать стальным воронилом. На фото ниже показан предварительный результат очистки, требующий дополнительной полировки поверхностей.

Но, для проведения электрических замеров этого вполне достаточно. Затем идет прочистка пазов между коллекторными пластинами от мусора, пыли и нагара, способных шунтировать цепочки обмотки ротора. Вначале работал воронилом, а затем — скребком из древесины не хвойных пород.

Как работает пылесос

Зная процесс работы пылесоса, вы сможете понять, почему произошла поломка. Главный узел в пылесосе – это электрический двигатель. Как правило, имеем дело с коллекторным типом движка.

Он расположен в корпусе совместно с лопастью вентилятора.

Не забывайте прочищать коллекторный вал от образования нагара. Чистить необходимо до тех пор, чтобы был медный блеск.

Благодаря двум подшипникам вал крепится к статору. Указанный вид конструкции способствует отличную разборку и сборку, если понадобиться.

Один из подшипников расположен на валу спереди. Второй, который меньшего размера – сзади.

Выводы и полезное видео по теме

На тему ремонта гофрошланга можно посмотреть видеоролик, где автор рассказывает обо всех нюансах этой несложной для домашнего мастера операции:

Способ выпиливания паза по торцу вала при разборке двигателя от пылесоса подробно рассмотрен в следующем видеоролике:

Как оказалось, устранить мелкие поломки несложно в домашних условиях. Причем не обязательно для этого иметь познания в электромеханике и опыт ремонтных работ — большинство проблем исчезает после чистки или замены отдельных элементов и аксессуаров, таких как фильтры, щетки, труба.

Если же у вашего пылесоса наблюдается более серьезная проблема, связанная с двигателем или микросхемой, а вы совершенно не разбираетесь в этих вопросах, то проще будет обратиться в сервисную службу для оказания квалифицированных услуг.

Тем более что у техники бренда Самсунг предусмотрено бесплатное обслуживание в течение гарантийного срока.

Хотите рассказать о том, как восстанавливали работоспособность пылесоса Samsung собственными руками? Располагаете ценными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы и размещайте фото.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
