Маховик и причины выхода его из строя

Комментарии автовладельцев по поводу замены маховика

Замена двухмассового маховика на одномассовый: реальность или выброшенные деньги (а заодно – и машина)?
Здесь спрашивают можно ли поменять демпферный маховик на одномассовый? Да, есть умельцы, которые делают такую замену.

Проблема такой «модернизации» связана с тем, что машина на механике с мощным мотором будет трогаться с места с вибрациями. Со временем вам это сильно надоест.

Совершенно другая ситуация будет с машиной, у которой роботизированная коробка передач. Обычный маховик угробит такую трансмиссию, а ремонт робота обойдется в 10 раз дороже, чем покупка нового двухмассового маховика. Так что считайте и делайте выводы.
Реставрация маховика – авантюра
Маховик, который отработал свой ресурс, нужно менять на новый, который имеет такую же конструкцию. А что делать, если на такой ремонт не хватает средств? В этой ситуации поможет реставрация. Есть компании, которые предоставляют такую услугу для любых моделей авто. В рекламе таких фирм сказано, что после ремонта маховик будет работать не хуже, чем новый. Теоретически это возможно.

Например, собственник «Фольксвагена», который довольно дорогой в ремонте решил отреставрировать демпферный маховик и сделать его замену самостоятельно. На «родном» маховике у этого владельца осталась одна пружина. Фирма, которая реставрирует маховики, изготовила по образцу остальные пружины и отреставрировала деталь. К счастью, для этого автовладельца все закончилось хорошо. Он смог сэкономить значительную сумму, так как новый маховик стоит около 1350$.
Накрылся двухмассовый маховик? У вас есть два выхода
Некоторые специалисты считают, что небольшой срок службы двухмассового маховика (200 000-350 000 км) обусловлен неправильной эксплуатацией авто. Чтобы снизить расход топлива, водители ездят на дизельных машинах с мощными моторами в режимах с очень низкими оборотами. В такой ситуации высокие крутильные колебания коленвала создают высокую нагрузку на пружины маховика и сокращают срок службы этой детали. Кроме того, специалисты советуют для увеличения срока службы демпферного маховика глушить мотор при выжатой педали сцепления.

Что делать если двухмассовый маховик вышел из строя?

Если у двухмассового маховика вашей машины выработался ресурс, не спешите искать круглую сумму на ремонт. Есть два способа решить вашу проблему, минимизировав потери. Первый вариант предполагает замену демпферного маховика на обычную одномассовую деталь известного бренда Valeo. Этот производитель разработал одномассовые аналоги маховиков Luk и Sachs, поскольку в линейках этих брендов нет такой альтернативы (а кто захочет терять большие прибыли).

Второй способ предполагает реставрацию демпферного маховика. Со временем это направление все больше развивается. Специалисты могут полностью перебрать и восстановить маховик. Обойдется реставрация намного дешевле, чем покупка новой детали, а ездить на машине будет комфортнее, сравнительно с вариантом, когда установлен аналог от Valeo.
Двухмассовый маховик = одномассовый маховик + комплект сцепления
Для машин Форд с моторами 1,8TDCi есть прекрасный вариант ухода от проблем с двумассовыми маховиками. Можно установить комплект сцепления с обычным маховиком от Форда Торнео Коннект (Valeo). Для этого, кроме пары маховик/сцепление придется еще и поменять стартер, потому что зубья не будут совпадать.

Стоимость такой модернизации все равно будет меньше, чем при замене оригинального комплекта сцепления и демпферного маховика. После этого вы уже не будете менять маховик, а только сцепление, что позволит значительно экономить на ремонте.

Есть у такого апгрейда и свои минусы. При активной езде сцепление начнет «буксовать» (все же, на Коннекте стоит менее мощный мотор).
Двухмассовый маховик с разборки: выбросить нельзя ставить
Неисправности двухмассового маховика связаны с вытягиванием пружин (1 стадия поломки) или их разрушением (последняя стадия). При растяжении пружин маховик будет люфтить и вызывать дисбаланс. Такая ситуация будет дополняться вибрациями и стуками. Если же пружины лопнули, то последствия будут вообще печальными.

Пока пружины целые, даже растянувшись, они смогут выполнять свою функцию по сглаживанию усилий.

Двухмассовый маховик можно сравнить с использованным презервативом. В моем гараже один такой уже валяется. Для кого-то он еще сойдет в качестве «б/у в отличном состоянии», но я его заменил, так как комфорт езды был уже совсем не тот.

Вопросы выбора и замены венца маховика

Демонтаж напрессованного зубчатого венца

В процессе эксплуатации двигателя зубцы венца подвергаются интенсивному износу, который может усиливаться при некорректной работе стартера (например, если бендикс не сразу отводит шестерню от венца при пуске двигателя или неправильно позиционирует шестерню относительно венца). Поэтому с течением времени зубцы венца стачиваются и выкрашиваются, что приводит к ухудшению запуска двигателя или даже к невозможности выполнить его с помощью стартера. При износе зубцов венец необходимо перевернуть или заменить на новый.

На замену нужно выбирать зубчатый обод маховика с теми же характеристиками, что имела старая деталь

Особое внимание необходимо уделять модулю зацепления m — эта характеристика должна иметь то же значение, что и у старого венца. Если же вместе с венцом маховика меняется и шестерня стартера, то обе детали должны иметь одинаковый модуль зацепления

То есть, при ремонте вполне допускается использование шестерни и венца с другим количеством зубцов, но при этом их mдолжен иметь одно значение.

Замена венца производится на демонтированном маховике в соответствии с инструкцией по ремонту данного конкретного автомобиля. Как правило, напрессованные венцы можно снимать и устанавливать только после нагрева — деталь при нагреве расширяется и может быть снята или установлена на свое посадочное место.

При правильном выборе и замене зубчатого венца маховика двигатель будет уверенно запускаться, а зубчатая передача будет подвергаться минимальному износу.

Еще в этом разделе

Проведение балансировки

Статическая балансировка производится несложно и возможна в домашних условиях. Возможно отбалансировать маховик с применением вспомогательных инструментов и средств. Для начала необходимо снять деталь, для этого нужно загнать автомобиль на смотровую яму, после этого отключить питание, которое использует стартер (он цепляет маховик), и только затем снять элемент. При этом следует учитывать, что свободное вывешивание маховика ведет к установке такого положения детали, в каком наиболее тяжелый участок будет локализоваться внизу. Для определения положения следует расположить маховик так, чтобы он беспрепятственно вращался на опорах. Это можно осуществить при закреплении детали на валу, который помещен на опоры. При этом в их качестве выступают уголки. Также для этого используют тиски, при этом в них зажимается вал с закрепленном на подшипниках маховиком. Он проворачивается под своим весом и устанавливается тяжелым участком именно в нижнем положении. После этого проводится проточка маховика, то есть удаление излишков металла с тяжелой стороны (шлифовка).

Кроме того, балансировка предполагает монтаж дополнительного груза с противоположной стороны. Так выравнивается распределение масс. Но проточка маховика, или шлифовка, является более распространенной процедурой. С ее помощью облегчается тяжелая часть детали и уравновешивается масса. После этого маховик устанавливается обратно, а стартер, который его цепляет, подключается к питанию.

Процедура динамической балансировки должна проводится в условиях профессионального автосервиса. Для ее осуществления требуется специализированное оборудование. Особенность процедуры заключается в ее совместном характере: устранение дисбаланса производится одновременно для маховика, сцепления и коленвала. При этом так же, как и при статической балансировке, производится отключение питания, которое использует стартер, что цепляет маховик.

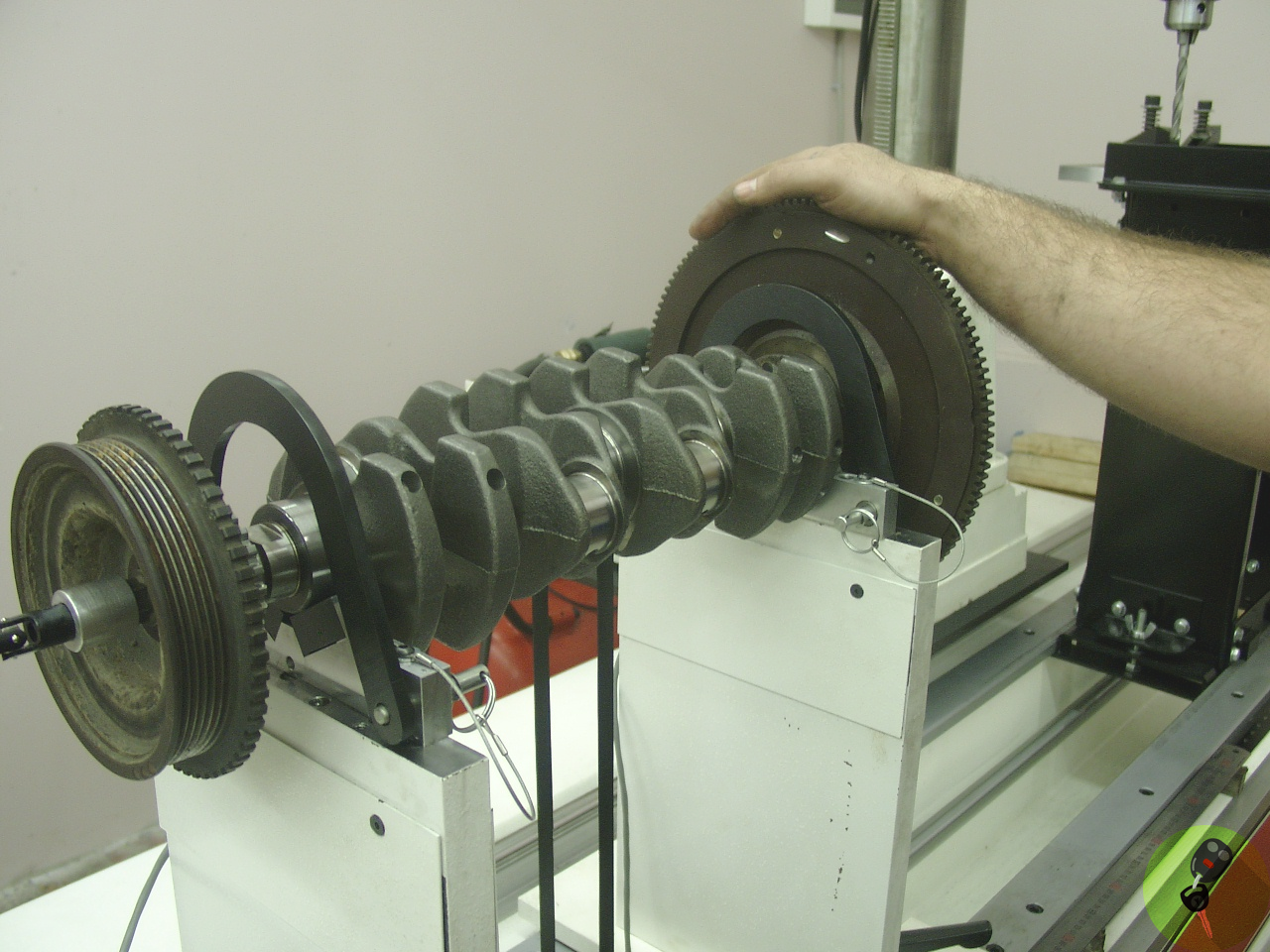

Совместная балансировка коленчатого вала и маховика

Таким образом, возможно отбалансировать маховик самостоятельно – шлифовка является довольно простой процедурой, но динамическую балансировку следует осуществлять только с привлечением специалистов, поскольку она требует устранения дисбаланса совместно для коленвала, сцепления и маховика и предполагает довольно сложный алгоритм действий с использованием сложного оборудования и инструментов. Кроме того, шлифовка, проведенная в сервисе, оказывает более положительное действие на работу автомобильного двигателя

Что представляет собой маховик автомобиля

Маховик, замена которого рассматривается в нашей статье, напоминает металлическое колесо диаметром до 0,4 м. Эта деталь играет роль накопителя кинетической вращательной энергии, которая передается от мотора. Благодаря маховику обеспечивается плавность вращения коленвала в те моменты, когда поршни двигателя проходят мертвые точки. Данная деталь участвует в работе нескольких систем авто, поэтому ее можно отнести к таким узлам, как:

Кривошипно-шатунный механизм (маховик участвует в моменте вращения коленчатого вала и обеспечивает его равномерность).
Трансмиссия, где маховик выступает в качестве ведущего диска сцепления.
Редуктор, в котором маховик выполняет функцию ведомой шестерни, обеспечивающей передачу вращательного момента от стартера к коленвалу.

Для производства маховика используется серый чугун, поэтому стоимость его не очень высока. По его наружному краю запрессовывается венец (обод из стали с равномерно расположенными зубьями, которые служат для передачи крутящего момента от стартера в момент пуска мотора). Конструкционно маховик изготавливают с легкой серединой и утяжеленными краями (такая конструкция повышает инерционные свойства). Внутри детали присутствует 6 отверстий, через которые она с помощью фланцев крепится к коленчатому валу. Кроме того, маховик имеет отверстия для соединения с корзиной сцепления.

Виды маховиков в зависимости от конструкционных особенностей:

1. Сплошной

Это наиболее распространенный вариант детали для комплектации современных авто. Он отличается простой конструкцией – диск из чугуна диаметром до 0,4 м, по наружному краю которого закреплен зубчатый венец, обеспечивающим зацепление со стартером при пуске двигателя. С коленчатым валом такой маховик соединен при помощи фланца, а его противоположная сторона выполняет функцию ведомого диска сцепления.

2. Демпферный или двухмассовый

Такая деталь включает два диска, которые соединены пружинно-демпферным устройством. Благодаря своей конструкции двухмассовый маховик может выполнять следующие функции:

Сглаживать избыточные вибрации коленвала.
Защищать трансмиссию автомобиля от перегрузок и лишних вращательных моментов.
Снижать изнашиваемость синхронизирующих деталей.
Обеспечивать легкость и плавность включения передач.
Сокращать расход топлива.

Для такой детали, как двухмассовый маховик, замена может потребоваться в результате высоких нагрузок, способствующих изнашиванию механизма и поломке его отдельных элементов (например, может лопнуть пружина).

3. Облегченный

Такой маховик устанавливается на тюнингованные моторы. Такая деталь весит, как правило, в 1,5 раза меньше в сравнении со стандартной, поэтому двигатель быстрее набирает обороты, что улучшает динамику машины и повышает мощность мотора до 7%. Для производства облегченных маховиков применяют износостойкие сплавы, способные выдерживать повышенные нагрузки. Преимущество такой детали заключается в бесшумной, быстрой и эффективной работе.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

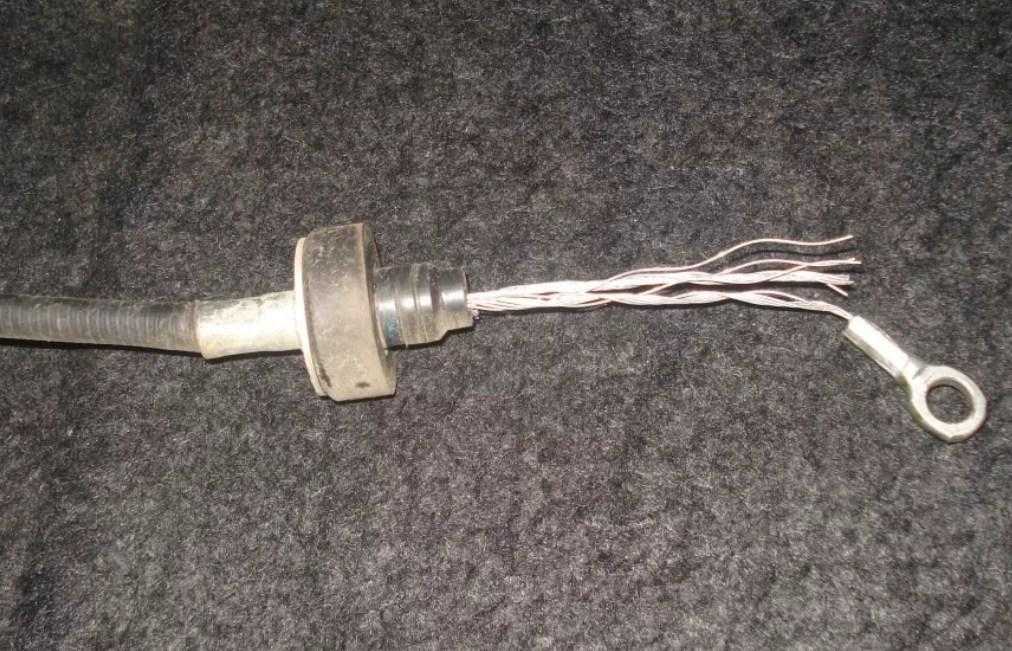

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

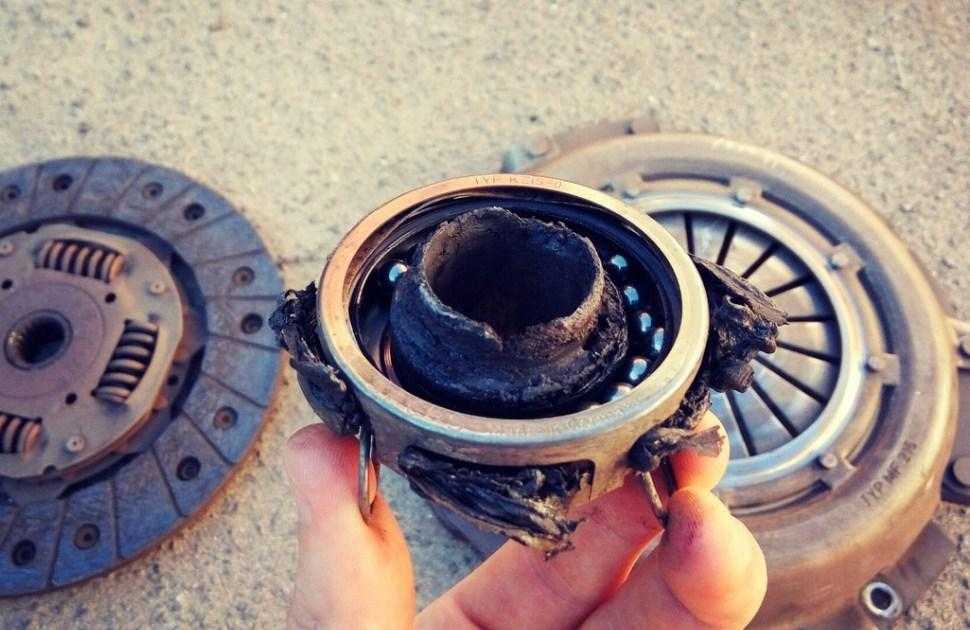

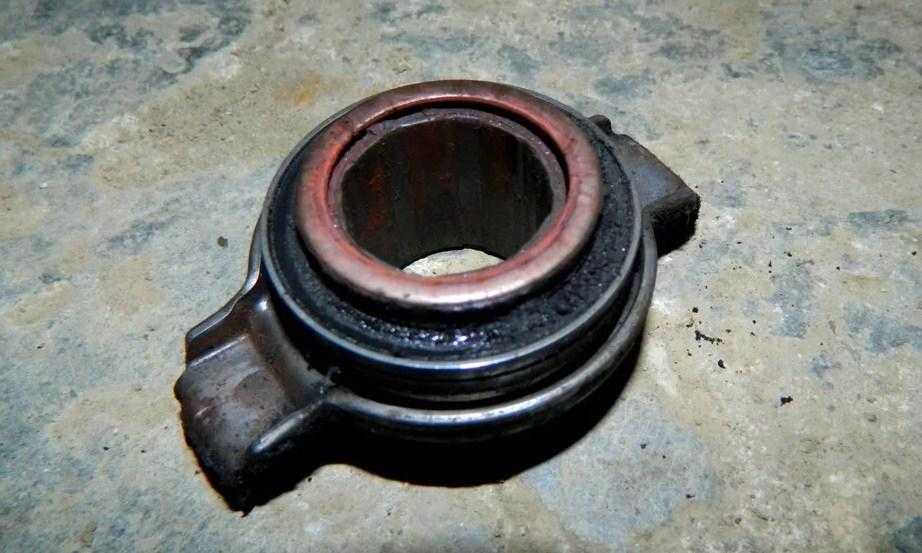

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

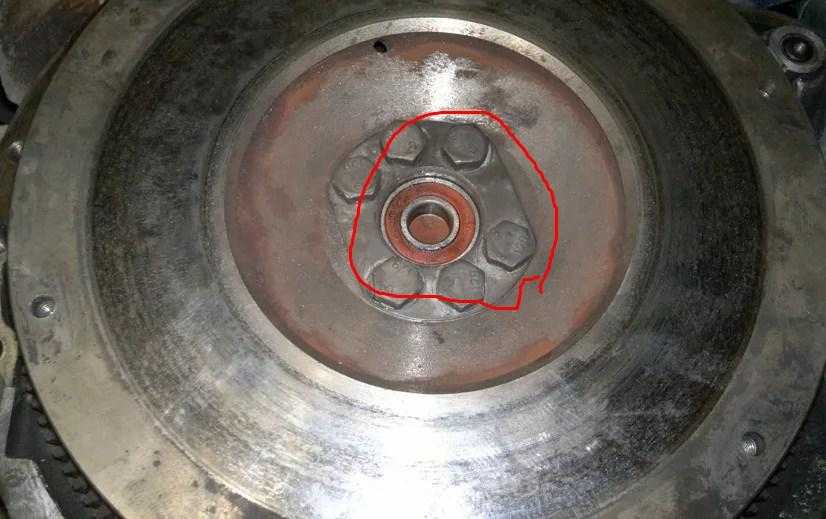

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

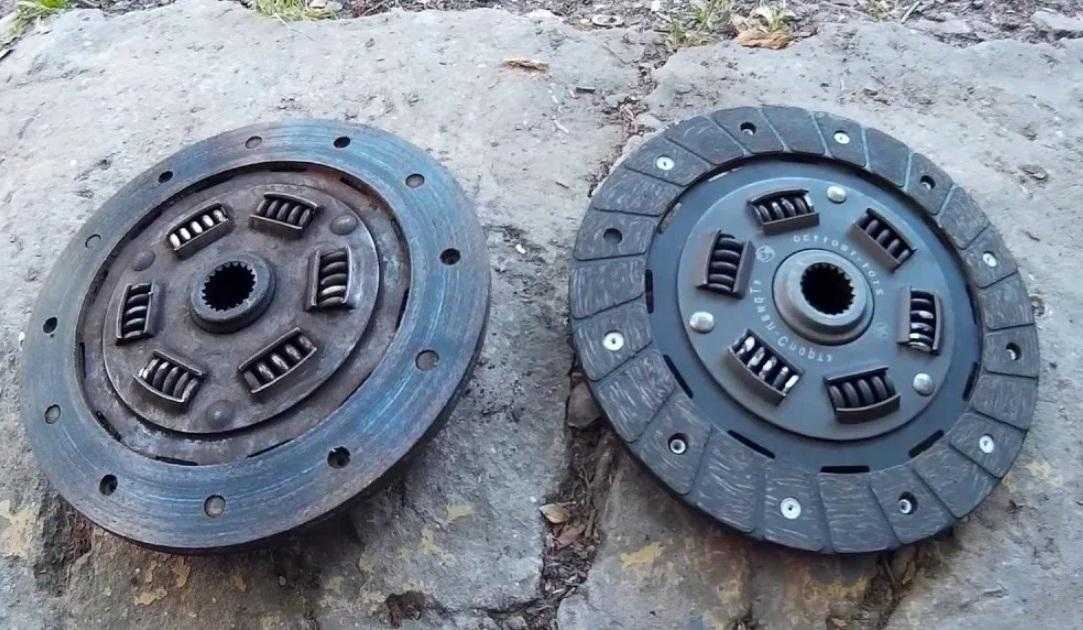

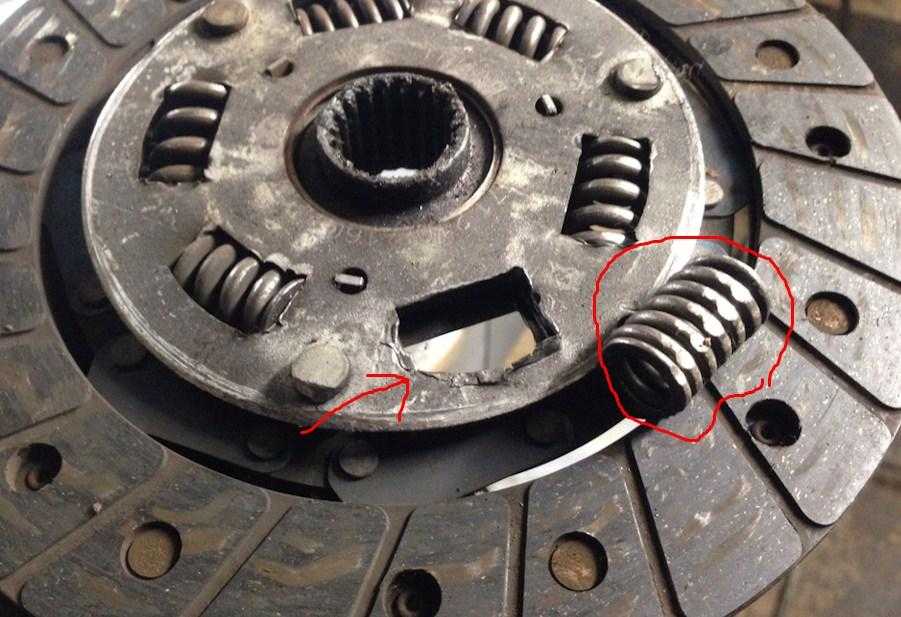

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

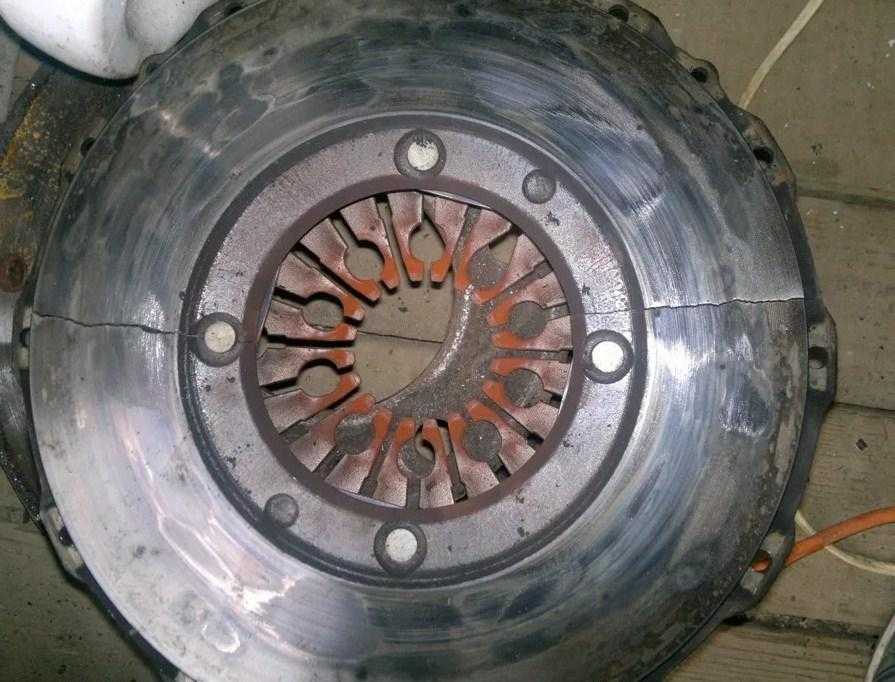

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Выбор материала

Маховики изготавливаются из самых разных материалов; приложение определяет выбор материала. Маленькие маховики из свинца встречаются в детских игрушках.[нужна цитата

] Чугунные маховики используются в старых паровых двигателях. Маховики, используемые в автомобильных двигателях, изготавливаются из чугуна или чугуна с шаровидным графитом, стали или алюминия. Маховики, изготовленные из высокопрочной стали или композитов, были предложены для использования в системах аккумулирования энергии и тормозах транспортных средств.

Эффективность маховика определяется максимальным количеством энергии, которое он может хранить на единицу веса. Когда частота вращения или угловая скорость маховика увеличивается, запасенная энергия увеличивается; однако напряжения также увеличиваются. Если кольцевое напряжение превышает предел прочности материала, маховик развалится. Таким образом, предел прочности на разрыв ограничивает количество энергии, которое может хранить маховик.

В этом контексте использование свинца в качестве маховика в детской игрушке неэффективно; однако скорость маховика никогда не приближается к своей взрывной скорости, потому что предел в этом случае — тяговое усилие ребенка. В других приложениях, таких как автомобиль, маховик работает с заданной угловой скоростью и ограничен пространством, в котором он должен поместиться, поэтому цель состоит в том, чтобы максимизировать запасенную энергию на единицу объема. Поэтому выбор материала зависит от области применения.

В таблице ниже приведены расчетные значения материалов и комментарии по их применимости для маховиков. CFRP означает полимер, армированный углеродным волокном, а GFRP означает полимер, армированный стекловолокном.

Материал	Удельная прочность на разрыв (kJkграмм){ displaystyle left ( mathrm { frac {kJ} {kg}} right)}	Комментарии
Керамика	200–2000 (только сжатие)	Хрупкие и слабые при растяжении, поэтому устраните
Композиты: углепластик	200–500	Лучшая производительность — хороший выбор
Композиты: стеклопластик	100–400	Практически не хуже углепластика и дешевле
Бериллий	300	Лучший металл, но дорогой, сложный в работе и токсичный для станка
Высокопрочная сталь	100–200	Дешевле, чем сплавы Mg и Ti
Высокопрочные алюминиевые сплавы	100–200	Дешевле, чем сплавы Mg и Ti
Высокопрочные магниевые сплавы	100–200	Примерно равные характеристики стали и алюминиевых сплавов
Ti сплавы	100–200	Примерно равные характеристики стали и алюминиевых сплавов
Свинцовые сплавы	3	Очень низкий
Чугун	8–10	Очень низкий

В приведенной ниже таблице показаны расчетные значения массы, радиуса и угловой скорости для хранения 250 Дж. Маховик из углеродного волокна на сегодняшний день является наиболее эффективным; однако он также имеет самый большой радиус. В приложениях (например, в автомобиле), где объем ограничен, маховик из углеродного волокна может быть не лучшим вариантом.

Материал	Накопление энергии (Дж)	Масса (кг)	Радиус (м)	Угловая скорость (об / мин)	Эффективность (Дж / кг)	Плотность энергии (кВтч / кг)
Чугун	250	0.0166	1.039	1465	15060	0.0084
Алюминиевый сплав	250	0.0033	1.528	2406	75760	0.0421
Мартенситностареющая сталь	250	0.0044	1.444	2218	56820	0.0316
Композит: углепластик (40% эпоксидной смолы)	250	0.001	1.964	3382	250000	0.1389
Композит: стеклопластик (40% эпоксидной смолы)	250	0.0038	1.491	2323	65790	0.0365

Как бороться с вибрацией двигателя

Мощности и скорости автомобилей растут пропорционально потребностям публики в комфорте. А наращивание мощностей двигателя связано с массой проблем, которые не всегда мирно уживаются с комфортом и другими требованиями к современной технике. Это и повышенный расход топлива, это может быть неравномерность работы двигателя, повышенная шумность и вибрации. Если для спортивного автомобиля все эти условности можно списать со счетов, то комфортабельная машина бизнес-класса должна полностью соответствовать требованиям к комфорту.

Вибрации всегда доставали конструкторов и от вибраций не уйти никуда. Успокоить вибрирующую деталь или вал можно только путем создания антинагрузки, противовеса. А это, естественно, увеличивает массу механизма. Для примера можно взглянуть на балансировку колес на шиномонтаже. Если не повесить на колесо в определенном месте груз определенного веса, вибрации избежать не удастся. Но мы нарастим подрессоренную массу, что вредно для состояния ходовой части. Почти та же история наблюдается с коленчатым валом автомобиля. Чтобы избежать излишних вибраций применяется специальный балансир, или маховик.

Диагностика

Специалисты рассказывают, как проверить двухмассовый маховик. Можно даже без снятия выявить, что сломана пружина, выявить наличие люфтов. Процесс диагностики проводится при демонтаже, без демонтажа и во время ремонта других узлов, связанных с трансмиссией. Предварительные тесты проводятся непосредственно на автомобиле – проверяют его поведение. Состояние маховика можно выяснить методом замеров осевых люфтов, визуальным осмотром, измерением угла его поворота.

Вот один из известных способов, как проверить двухмассовый маховик Luk и другие. Для этого машину ставят на высшую передачу, двигатель раскручивают до полутора тысяч оборов, затем акселератор нажимается до пола. Если при этом нет никаких посторонних шумов, то маховик в порядке. В противном случае нужна замена.

Как проверить двухмассовый маховик на «Фольксвагене»? Нужно его снять и осмотреть. Если наблюдаются характерные изменения цвета, то деталь испытывала перегрев и перегрузки. Водитель долго удерживал сцепление в режиме пробуксовки. При длительных перегревах ДММ может выйти из строя. Также на рабочей части могут образовываться трещины.

Если ниже рабочей поверхности имеется желтизна, это сигнал к замене центрального подшипника. Он изношен. Об износе можно также узнать по рокоту и свисту при движении. Маховик меняют и в случае, если из его корпуса вытекает смазка.

Установка маховика ВАЗ 2114

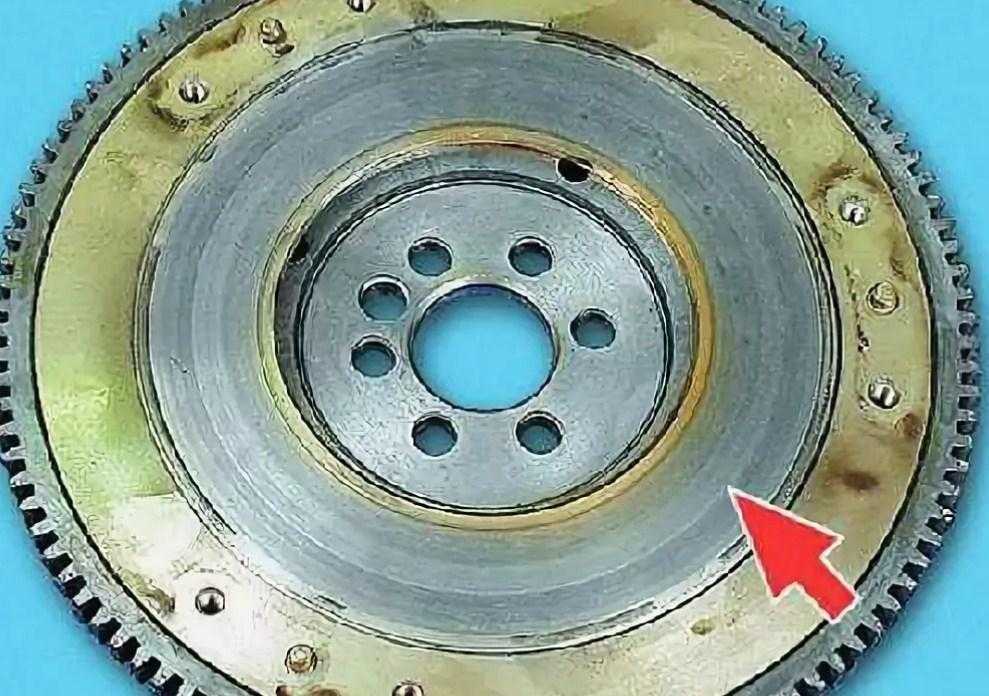

При установке детали особое внимание необходимо обратить на то, куда будет направлена метка на маховике ВАЗ 2114. Метка определяет положение коленчатого вала и по ней ориентируются при установке фаз газораспределения во время замены ремня ГРМ

Если установить маховик со смещением метки, последующие работы по замене ремня газораспределительного механизма будут очень затруднены.

Поэтому деталь следует ставить так, чтобы метка располагалась точно напротив шатунной шейки четвертого цилиндра. Чтобы болты, удерживающие маховик, не открутились в процессе эксплуатации, на их поверхность следует нанести фиксатор резьбы, а только потом затягивать. Последовательность операций при установке маховика на автомобиль обратна порядку демонтажа этой детали.

Источник

Конструкция маховика

Изначально детали изготавливалась из чугуна цельной, в настоящее время кроме классических модификаций существуют дополнительные виды маховиков демпферный и облегченный. Автомобиль комплектуется этим узлом на заводе, но в некоторых случаях владелец может произвести тюнинг ДВС, заменив его другой модификацией.

Классический сплошной

Традиционный полнотелый маховик отливается в виде диска из серого чугуна. Этот конструкционный материал не пригоден для изготовления зубчатой передачи, зато резко снижает себестоимость детали и повышает эксплуатационный ресурс.

Затем на наружный диаметр заготовки напрессовывают обод маховика с зубьями для периодического зацепления в момент запуска ДВС с бендиксом стартера. Диаметр готового изделия обычно составляет 40 см, число зубьев зависит от конкретной схемы передачи авто.

Рис. 7 Цельнометаллический маховик

С одной стороны поверхность маховика имеет вид фланца для присоединения к аналогичным посадочным отверстиям главного диска сцепления. Для защиты от механических повреждений используется кожух маховика, крепящийся болтами к блоку цилиндров.

При регулярном подключении/отключении стартера возможна поломка зубьев. Поэтому обод (венец) считается расходным элементом детали, продается отдельно. Корпус (тело) ремонту обычно не подлежит, заменяется целиком после выработки ресурса.

Это интересно: Устройство коленвала

Рис. 8 Венец маховика

В современных машинах воспламенением в камерах сгорания заведует датчик ДПКВ или ВМТ. Он отсчитывает проходящие мимо его зубцы наружного венца маховика, определяя положение коленвала в каждый момент времени. Сигнал подается в бортовой компьютер, по положению вала вычисляется, какой цилиндр в это время сжимает топливную смесь, подается искра для воспламенения.

Облегченный

При решении основной задачи при комплектации коленвала маховиком – вывод из мертвых точек поршней ДВС, автоматически возникает другая проблема:

тяжелая деталь сильнее нагружает коленчатый вал и увеличивает время разгона машины;
угловая скорость маховика не может снизиться мгновенно, при торможении происходит запаздывание.

Рис. 9 Облегченный маховик

Поэтому для улучшения указанных характеристик мотора вес детали снижают на несколько килограммов, изготавливая прорези ближе к центру. Динамика улучшается максимум на 5 – 7%, однако на низких оборотах возникают следующие минусы:

затрудненное движение по скользкой и грязной трассе;
снижение момента крутящего;
при переключении на высшую передачу недостаточный набор оборотов, изнашивается диск сцепления;
небольшое увеличение расхода горючего;
быстрая потеря крутящего момента, несмотря на практически мгновенный разгон.

Для облегченных деталей из алюминиевого сплава или с прорезями в теле используется стандартный кожух маховика, которым укомплектована машина на заводе.

Двухмассовый

Проблему компенсации вращательных колебаний решает демпферный маховик, конструкция которого схожа с обгонной муфтой генератора. В отличие от бензинового двигателя дизельный мотор по умолчанию низкооборотный. Динамика машины достигается за счет передаточного числа трансмиссии. Кинематическая схема привода здесь сложнее, детали прочнее, а узлы крепче.

Рис. 10 Двухмассовый маховик

Двухмассовый маховик ДВС имеет сложную конструкцию:

один диск (корпус) крепится на коленвал, имеет наружный венец для зацепления со стартером;
второй зафиксирован на диске сцепления;
между собой диски вращаются относительно друг друга на радиальном и упорном подшипниках;
демпфирующие пружины так же находится между дисками в полимерном сепараторе, предотвращающем блокировку.

Рис. 11 Конструкция демпферного маховика

В момент запуска ДВС работает пакет с мягкой пружиной, в нормальном режиме работы двигателя включается в действие жесткая пружина. Для смазки деталей трения используется паста с сульфидом молибдена, закладывающаяся в маховик на весь эксплуатационный ресурс, составляющий около 150 000 км пробега машины. Причем, смазка не должна попадать на детали сцепления, с торцов дисков маховика она удаляется при ТО и осмотре.

Что представляет собой маховик автомобиля

Газораспределительный механизм двигателя внутреннего сгорания: устройство, назначение, принцип работы

Кривошипно-шатунный механизм (маховик участвует в моменте вращения коленчатого вала и обеспечивает его равномерность).
Трансмиссия, где маховик выступает в качестве ведущего диска сцепления.
Редуктор, в котором маховик выполняет функцию ведомой шестерни, обеспечивающей передачу вращательного момента от стартера к коленвалу.

Виды маховиков в зависимости от конструкционных особенностей:

1. Сплошной

2. Демпферный или двухмассовый

Сглаживать избыточные вибрации коленвала.
Защищать трансмиссию автомобиля от перегрузок и лишних вращательных моментов.
Снижать изнашиваемость синхронизирующих деталей.
Обеспечивать легкость и плавность включения передач.
Сокращать расход топлива.

3. Облегченный

Есть смысл разобраться, почему демпферные (двухмассовые) маховики чаще выходят из строя:

Неисправность может появляться из-за блокировки маховика, вызванной неправильным креплением детали. Так, если были использованы слишком длинные болты, происходит блокировка обоих дисков. В результате маховик потеряет свои амортизационные характеристики и будет работать слишком шумно.
В результате перегрева внутренней стороны одного из дисков из-за неисправного осевого подшипника (подшипник расположен между дисками).
Под влиянием высоких механических перегрузок или неправильной работы сцепления может происходить истирание одного из дисков маховика, что приводит к разрушению внутренних деталей (как правило, такая неисправность проявляется в виде выступающей смазки).

Двухмассовый маховик — проверка работоспособности

A Осмотр

Диск маховика разрешается заменять только в следующих случаях:

1.	Трещины на рабочей поверхности маховика вследствие воздействия высоких температур (не подлежат устранению в рамках гарантии)

2.	Потеря смазки (смазка в картере сцепления).

3.	Двухмассовый маховик не удаётся повернуть ни влево, ни вправо либо от заблокирован (болты перекрывают демонтажные отверстия).

Температурная перегрузка сцепления: если произошла температурная перегрузка сцепления, то это не означает, что вследствие воздействия высоких температур обязательно разрушится и маховик. Двухмассовый маховик сохраняет полную работоспособность – даже в тех случаях, когда на поверхности трения видны пятна (от воздействия высоких температур).

B Проверка работоспособности

1) Проверка угла смещения двухмассового маховика в обоих направлениях

Проверка происходит в виде проверки движения влево-вправо в рабочих направлениях двухмассового маховика – за счет вращения вручную или с помощью подходящего воротка или монтировки. Дизельные двигатели оснащены дополнительным фрикционным кольцом, по этому для проверки работоспособности двухмассового маховика в обоих направлениях следует использовать монтировку, чтобы можно было развить достаточно усилий для преодоления сопротивления фрикционного кольца (поставщик LuK).

Если ощущается сопротивление пружин двухмассового маховика, значит, данный маховик исправен и нет оснований для его замены.

Замену двухмассового маховика разрешается производить только в том случае, если его можно вращать влево-вправо свободно, без сопротивления, вплоть до упора пружин, либо в случаях, если из внутренней области маховика доносятся звонкие шумы (результат растрескивания или усталости пружин, нехватки смазки и т.п.).

2) Проверка углового люфта отдельных типов двухмассовых маховиков

Указание:

Проверка работоспособности — не распространяется на маховики КП DSG, где данная проверка не производится.

2a. Проверка движения двухмассовых маховиков

– влево-вправо в рабочих направлениях;

угловой люфт диска маховика увеличивается вместе со сроком эксплуатации автомобиля и в зависимости от стиля вождения.

Рис. 2

2b. Угловой люфт сцепления фирмы SACHS

— измеряется на автомобиле в состоянии покоя

(диск маховика заблокирован от вращения приспособлением, применяемым для его снятия).

Оценка:

Число зубьев на стартерном зубчатом венце маховика в отмеченной области

0-3 зуба: в норме

4 и более зубьев: НЕИСПРАВНО

2c. Угловой люфт сцепления фирмы LUK

— измеряется на автомобиле в состоянии покоя

(диск маховика заблокирован от вращения приспособлением, применяемым для его снятия).

Оценка:

Число зубьев на стартерном зубчатом венце маховика в отмеченной области

0-7 зуба: в норме

8 и более зубьев: НЕИСПРАВНО

3) Проверка работоспособности сцеплений (SACHS, LUK)– люфт вторичной стороны двухмассового маховика Данная проверка может быть выполнена только у поставщика на специальном стенде.

Комментарии автовладельцев по поводу замены маховика

Вопросы выбора и замены венца маховика

Проведение балансировки

Что представляет собой маховик автомобиля

Рекомендуем

Все признаки неисправности сцепления.

Запах паленых накладок.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Вибрации при трогании с места и/или при переключении скоростей.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Заключение.

Выбор материала

Как бороться с вибрацией двигателя

Диагностика

Установка маховика ВАЗ 2114

Конструкция маховика

Классический сплошной

Облегченный

Двухмассовый

Что представляет собой маховик автомобиля

Двухмассовый маховик — проверка работоспособности
