Стук в дизельном двигателе

Устройство детали

Следует детальнее разобраться в устройстве распределительного вала двигателя. Выделяют 3 основных элемента, которые формируют основу распредвала и обеспечивают его функциональные возможности.

  1. Кулачки. Основой детали выступает стержень, выполненный из металла. Но куда более важную роль играют нанизанные на стержень элементы, называемые кулачками. Если сделать поперечный разрез такого кулака, получится форма капли. Сколько в автомобиле клапанов, столько и кулачков предусматривается на валу. Каждый кулак отвечает за один клапан. При вращении сложная форма кулачка позволяет ему с помощью дополнительных механизмов (коромысло и толкатели) давить на клапан, тем самым открывать его. Это позволяет выполнить выпуск уже отработанных газов ли впустить свежую формую смеси топлива и воздуха. Открытие каждого клапана чётко синхронизируется с текущим положением цилиндровых поршней. На современных авто это реализуют с помощью цепных или ременных передач, которые соединяют коленчатый и распределительный валы.
  2. Шейки. Кроме самих кулачков, в конструкции рассматриваемого вала также присутствуют опорные шейки. На них надеваются подшипники. Это своего рода посредники между распредвалом и местом его установки на двигатель. На современных ДВС выбирают наиболее близкое к клапанам расположение, то есть в ГБЦ.
  3. Масляные каналы. Каждый распредвал обязательно имеет собственную смазочную систему. И переоценить её значимость крайне сложно, поскольку смазка препятствует износу трущихся элементов. Подвод масла осуществляется через специальное сквозное отверстие, имеющее выход на необходимых участках. Это выходы на кулачках и опорных подшипниках.

Понимая конструктивную особенность автомобильного распределительного вала, функции основных элементов само расположение механизма, удаётся намного лучше понять задачи и суть такого компонента двигателя.

Неисправность масляного насоса

фото: procarmechanics.com

По этой части двухлитровые двигатели TDI концерна Volkswagen в последние годы снискали дурную славу. В этих моторах использовались два крайне неэффективных и низкокачественных варианта масляных насосов — в одном постоянно выходила из строя цепная передача насоса, в другом был очень тонкий вал, приводящий в движение насос, он также нередко выходит из строя.

Лучшие бензиновые двигатели последних лет (19 моделей)

Эффект в обоих случаях одинаковый — давление масла падает без какого-либо предупреждения, и вот уже секунды отделяют нормально работающий мотор от отказа и заклинивания двигателя, работающего на повышенных оборотах.

Особенности производства ДВС

Для ремонта двигателей внутреннего сгорания предусмотрены десятки разных способов, способных вернуть их к жизни. Современные моторы производят на заводах, специализирующихся на выпуск только этой продукции.

Используя несколько базовых изделий энергосиловой установки, разные производители автомобилей выпускают различные модели со своим брендом. Внешне авто могут заметно отличаться друг от друга, а силовой агрегат внутри этих транспортных средств будет один и тот же.

  1. Мотористы выпускают не один тип мотора, у них предусмотрена линейка ДВС, отличающихся системой впуска, количеством клапанов, наличием или отсутствием турбонаддува, присутствием тех или иных опций. Чаще всего блок и ряд корпусных элементов практически не отличаются.
  2. Из литейного цеха на последующую доработку на территории механических цехов приходят корпуса и крышки. На металлорежущих станках из заготовок изготавливают детали.
  3. Сборочные участки собирают узлы и агрегаты. Комплектуются будущие изделия.
  4. Главный конвейер производит окончательную сборку.
  5. Потом готовые изделия поступают на участок обкатки. Здесь двигатель устанавливается на обкаточный стенд.
  6. В течение первых двух часов запуск мотора не производится. Выполняется холодное обкатывание. В результате происходит притирка сопрягающихся деталей. Проверяют наличие дисбаланса у коленчатого вала и других механизмов.
  7. Потом подается топливо. Двигатель запускается. Ему позволяют поработать на разных режимах в течение часа.
  8. Отработанное моторное масло сливается, заменяется и фильтр очистки.
  9. Ставится новый фильтр, заливается свежее масло в картер двигателя. Его упаковывают для реализации на автомобилестроительный завод.

Прокрутило вкладыши, вкладыши «прилипли».

Причины такой проблемы с вкладышами кроются в системе смазки. Здесь может быть много разных конкретных проблем, однако все они связаны с маслом. Несвоевременная замена масла, проблемы с масляным насосом, фильтрующими элементами, регулировкой – все это может привести к масляному голоданию, попаданию сажи на рабочие поверхности, наволакиванию металла.

Отсюда вытекает правило: если прокрутило вкладыши или вкладыши прилипли к шейке коленвала, то кроме дефектовки коленвала и сопрягаемых деталей обязательно необходимо перебрать систему смазки двигателя.

В большинстве случаев, коленчатый вал все же удается сохранить. Как правило, коленвал подлежит дефектовке, шлифовке на другой размер, возможно выпрямлению. В редких случаях коленчатый вал все же приобретает трещину и его приходится выкидывать. Также есть некоторые случаи, когда провернувший вкладыш повреждает шейку настолько, что шлифовка не помогает. Обязательна также дефектовка шатунов, ведь ввиду масляного голодания возможен их перегрев, а перегретые шатуны подлежат замене так как теряют свои прочностные свойства. Как и во всех случаях, необходима проверка блока.

Что такое коленвал

Коленвалом называют такую деталь (либо узел деталей, если вал составной), которая работает за счёт работы элементов поршневой группы.

Затем механическая энергия передаётся на полуоси ведущей пары колёс (передней, задней или обеих сразу). Автомобиль начинает своё движение. По внешней форме коленвал напоминает поднятие и опускание колена.


Коленвал работает как колено

Число деталей вала зависит от количества цилиндров движка, которые соответствуют их форме и размещению. Коренные шейки подсоединяются к поршням благодаря шатунам. Они обеспечивают вращательно-поступательное движение, приводящее коленвал в действие. Устройство обеспечивает пуск мотора автомобиля.

Коленчатый вал передаёт крутящий момент на маховик, а он передаёт вращение на шестерни трансмиссии. Затем крутящий момент переходит на оси и колёса начинают своё движение. Машина начинает двигаться.

Деталь всегда устанавливается с поправкой на число и место расположения цилиндров мотора, порядка и работы, такта, обеспечиваемых цилиндропоршневой группой. От влияния перечисленных факторов, коленчатый вал содержит разное число шатунных шеек. В отдельных моделях на элемент влияет сразу несколько шатунов. Это обеспечивается в ДВС с V-образным строением.

Основная задача производителя – изготовить деталь так, чтобы при вращении на больших оборотах не было вибраций или они бы минимизировались. От числа шатунов и порядка появления вспышек, в коленвалах могут быть противовесы, но есть модели и без этого элемента.

Виды коленвалов:

  1. Полноопорные. Здесь коренные шейки располагаются по обе стороны от шатунной. Количество коренных шеек увеличивается на единицу при их сравнении с шатунами. Это связано с тем, что по бокам каждой шатунной шейки располагаются опоры, выступающие основной осью кривошипно-шатунного механизма. Такая система считается самой распространённой, потому что позволяет изготовителю применять облегчённый вариант. Такое условие обеспечивает непосредственное действие на КПД.
  2. Неполноопорные. В этом случае коренные шейки находятся с одной стороны. Детали производят из высокопрочных сплавов и металлов, что предупреждает поломку и деформацию в результате эксплуатации. Недостатком в том, что конструктивный элемент системы значительно увеличивает массу вала. Такое тип вала признан устаревшим, они применялось в машинах с ДВС в 20-м веке в низкооборотных двигателях.

В настоящее время популярны полноопорные типы. Производители ведущих марок машин ценят их за лёгкость и высокую надёжность, потому компоненты широко применяются в современных ДВС. Теперь понятно, что такое коленвал в автомобиле, но стоит понять, для чего он нужен.


Коленвал для 8-цилиндрового мотора Renault Nervastella 1930—1936 годов Коленвал изготавливается:

  • Для недорогих машин – из легированной стали или из чугунного сплава.
  • Для мощных и дорогих автомобилей — из углеродистой стали с высоким показателем износостойкости.

Отмечу, что на дизельные моторы ставят очень прочные коленчатые валы. Это связано с тем, что этот механизм работает постоянно с очень высокой нагрузкой. Дополнительно коленвал закаляется высокочастотным током.

А где находится в машине коленвал? В автомобилях со стандартным мотором коленвал стоит в нижней части мотора, в а оппозитном двигателе – в его центральной его части. Снизу вал защищён картером. На чём держится коленвал? Он закреплён в подшипниках, они не дают сместиться валу. Дополнительно могут применяться дополнительные упоры.

Интересно, что кроме массовых валов, выпускаются и спортивные механизмы, которые обеспечивают более быстрое движение поршней в крайней точке сжатия благодаря вытянутой форме шатунных шеек. Из-за этого характеристики мотора меняют своё значение.

Некоторые автолюбители говорят о том, что маркировка коленчатого вала может дать информацию об особенностях этой детали. Но эти данные лишь её номер и не более, с его помощью проще подбирать запчасти.

Ещё одна хорошая статья: ВСЁ про тахометр: что это такое, виды, что измеряет, принцип работы и устройство, для чего нужен

Размеры

Толщина коренного подшипника-вкладыша составляет около 1,5-2 миллиметров. Нужно отметить, что иногда в качестве материалов для производства этой детали может применяться другой состав – вместо меди и свинцово-оловянных сплавов используют специальные сплавы на основе алюминия. Но стандартизация материалов для изготовления этих изделий отсутствует – каждый производитель изготавливает вкладыш по своим уникальным формулам. Единственное, что объединяет изделия между собой – это стальная лента.

Практика показывает, что используются следующие размеры слоев при производстве подшипников скольжения. Так, толщина стальной основы составляет от 0,9 миллиметра и более. Основной слой имеет толщину до 0,75 миллиметра. Слой никеля – 0,001. Слой сплава олова и свинца – 0,02-0,04 миллиметра. Оловянный слой – 0,005.

Любые сплавы, использующиеся в производстве, индивидуально подбираются для каждого мотора и рассчитываются, учитывая твердость материалов, из которых изготавливается коленчатый вал. Для повышения ресурса и работоспособности новых или ремонтных моторов рекомендуется применять только те детали, которые советует использовать производитель.

Чем тоньше коренной подшипник, тем более высокими характеристиками он обладает. Более тонкие изделия гораздо лучше лежат на постели, обладают лучшим отводом тепла, зазоры в них ниже. В современных моторах производители стараются использовать более тонкие подшипники скольжения.

Вкладыш должен быть изготовлен не только из правильно подобранных компонентов. Также очень важна и форма. Дело в том, что для правильного монтажа необходимо, чтобы подшипник имел натяг на диаметре постели коленчатого вала.

Натяг делают не только по диаметру изделия, но и по его длине. Так удается достичь отличного контакта между вкладышем-подшипником и постелью. Для валов диаметром до 40 миллиметров натяг должен составлять от 0,03 до 0,05 миллиметра. Для более крупных валов (70 миллиметров) и выше натяг составляет от 0,06 до 0,08 миллиметра.

В устройстве этой детали также имеется верхняя часть – это крышки коренных подшипников. Они фиксируются болтами или же шпильками на картере двигателя.

Производится данная деталь, а именно вкладыш, методом штамповки из стальной ленты. Штамп придает детали форму. А затем выполняется обработка торцевых частей и рабочей поверхности. Данная деталь очень точная. Допуск от номинального размера до 0,02 миллиметра на длину и до 0,005 по толщине.

Назначение и устройство коленчатого вала – понятными словами о детали

Даже непрофессиональный механик в двух словах знает назначение и устройство коленчатого вала, так как он является очень важным конструктивным элементом двигателя внутреннего сгорания. Именно в его функции входит воспринимать возвратно-поступательные движения поршней и передавать их в виде крутящего момента вспомогательным агрегатам, а также ротору тягового генератора.

Назначение и устройство коленчатого вала – основные узлы

Зная, для чего нужен коленвал, можно утверждать, что на него в процессе работы воздействуют и крутящие, и изгибающие силы, поэтому для того чтобы он не вышел из строя раньше заданного времени, его износостойкость должна быть высокой. Именно с этой целью такие детали чаще всего изготавливают из высокопрочных легированных сталей, еще встречаются и литые коленчатые валы, изготовленные из высокопрочного чугуна и закаленные токами высокой частоты. Коленвалы бывают без противовесов и с двойным противовесом.

Расположена эта деталь непосредственно в двигателе автомобиля, и его конструкция напрямую зависит от движка. Однако, несмотря на это, в конструкциях абсолютно всех коленчатых валов наблюдается много общего. Так из чего состоит коленвал? В качестве опоры выступают коренные шейки, в основном, применяется конструкция с четырьмя опорами, но встречаются и трехопорные. В шестицилиндровых двигателях расположены валы, у которых семь опор. Для того чтобы деталь была уравновешена, необходим противовес, а если диаметры цилиндров небольшие, тогда применяется одинарный противовес. Благодаря им обеспечивается плавная работа всего двигателя.

Из чего состоит коленвал – вспомогательные механизмы

Выяснив, для чего служит коленчатый вал и какие силы на него действуют, становится понятным, почему сопряжения между щеками и шатунными шейками делаются немного закругленными, это предотвращает преждевременное разрушение. Между двумя щеками располагается шатунная шейка, которая называется коленом, ее предназначение – обеспечивать равномерность воспламенения, уравновешенность движка, минимальные изгибающие моменты и крутильные колебания.

Подшипники скольжения обеспечивают вращение шатунов и коленвала в опорах. На крайней или же средней коренной шейке устанавливается упорный подшипник скольжения, в его задачи входит предотвращение осевых перемещений детали. Учитывая количество деталей, которые должны четко работать все вместе, нетрудно догадаться, как тщательно балансируется эта деталь в процессе изготовления, но все равно иногда обнаруживается дисбаланс, правда, происходит это еще на этапе испытаний, и в продажу такой агрегат не попадет.

Как работает коленвал – взгляд изнутри

Принцип работы коленчатого вала заключается в следующем. В момент максимального удаления поршня щеки и шатун коленвала вытягиваются в одну линию. В это время в цилиндрах начинает гореть топливо, и, соответственно, выделяются горючие газы, которые перемещают поршень по направлению к коленвалу. Вместе с ним также перемещается и шатун, нижняя головка которого поворачивает относительно своей оси коленчатый вал. Как только он развернется на 180°, шатунная шейка начинает движение в обратном направлении, таким образом, перемещается и поршень.

Получается следующая картина: поршень равномерно то удаляется, то приближается к детали, крайние точки поршня называются «мертвыми», так как в этих положениях его скорость равна нулю. Таким образом, мы разобрались, как работает коленчатый вал.

Немаловажную роль играет и система смазки в детали. От общей магистрали к опорам коренных шеек обеспечивается подвод масла, которое подается под давлением. Далее по специальным каналам, расположенным в щеках, это масло подается к шатунным шейкам. Благодаря масляной пленке, повышается износостойкость данных элементов. Кроме того, благодаря давлению масла можно проверить, нуждаются ли шейки коленчатого вала в замене. Определившись, для чего нужен коленчатый вал, можно смело утверждать, что он занимает одну из ведущих позиций среди деталей двигателя.

Полезные советы

Начнем с того, что если двигатель работает в штатном режиме, то есть в норме, то все взаимодействующие, движущиеся и трущиеся части двигателя должны быть правильно смазаны и указаны технические характеристики моторных масел. Например, недопустимо, чтобы поршневое кольцо непосредственно контактировало со стенками цилиндра — между этими элементами должен быть тонкий слой масляной пленки, которая снижает трение, а значит способна продлить безаварийную работу двигателя. , не ограничиваясь несколькими тысячами километров, а несколькими сотнями тысяч.

Однако если этот микронно-тонкий слой смазки исчезнет с гладкой поверхности цилиндра и металлические элементы войдут в контакт друг с другом без смазки, даже микроскопические полости вызовут резкое увеличение трения, в результате чего большая часть механической энергии (до 95%) будет преобразовано в тепло. И начнется самое опасное для ДВС — сухое трение.

Проблема в том, что как только этот процесс начнется, со временем он будет только ухудшаться (и довольно быстро), когда одна проблема тянет за собой другую. Чем больше нагреваются фрикционные элементы, тем больше они расширяются, увеличивая давление и вытесняя остаточную масляную пленку.

Даже если отсутствие смазки было временным, поскольку металл расширяется в результате нагрева, зазоры будут уменьшаться, и моторное масло может просто перестать выполнять свою функцию уменьшения трения между компонентами и будет просто выдавливаться из критических мест.

В крайних случаях может выделяться столько тепла, что двигатель в конечном итоге внезапно останавливается, что приводит к дорогостоящему ремонту (в лучшем случае) или необходимости покупки нового двигателя.

Часто втулки шатуна в двигателе заклинивают при масляном голодании.В этом случае втулка может вращаться, а палец может заклинивать как в верхней головке шатуна, так и в головках поршня, что может привести к «руке дружбы», блок цилиндров может быть проколот шатуном без надежды на извлечение. позже.

В других случаях рабочие части просто активно «трутся», изнашивая или деформируя сопрягаемые поверхности с ускоренной скоростью. Такой неисправный двигатель может запуститься после остывания, но номинально больше не будет работать. Он будет стучать, дребезжать и плохо тянуть, например, из-за изношенных втулок или горит, как кольца.

Мы представляем 10 основных причин заклинивания двигателя. Вероятно, зная их, вы сможете избежать дорогостоящего ремонта или хотя бы снизить его затраты, вовремя заметив проблему.

Каждый двигатель сжигает хотя бы немного масла, поэтому, если водитель не проверяет уровень масла в течение длительного периода времени, двигатель может заклинивать.

В случае новых, еще не обкатанных двигателей или сильно изношенных старых двигателей расход масла может даже превышать 1 литр на 1000 км.

Если уровень масла близок к минимальному, вероятность выхода из строя увеличивается. Тот факт, что минимальный уровень масла в поддоне при нормальной езде не означает, что давление масла достаточное, например, при быстрой езде по шоссе или во время длинных крутых поворотов, когда центробежная сила выталкивает большую часть масла в поддон, от там, где масляный насос не может его вытащить.

Использование неподходящей смазки приводит к образованию слабой масляной пленки и / или увеличению скорости вращения, в результате чего масляная пленка распространяется вбок и не оседает на валу.

Это обычная проблема для дизельных двигателей, оснащенных сажевыми фильтрами.

Во время так называемого принудительная регенерация сажевого фильтра (DPF), т.е. дожигание сажи за счет повышения температуры в фильтре, система впрыска подает в двигатель дополнительные дозы топлива. Его может быть так много, что несгоревшие излишки стекают по стенкам цилиндров в масло. Если процесс в норме, проблем нет — топливо испаряется под воздействием температуры и через вентиляцию картера течет обратно в камеры сгорания.

Еще хуже, когда, например, автомобиль проезжает небольшие расстояния или двигатель глохнет при сжигании сажи — тогда несгоревшее топливо концентрируется в масле и, наконец, его так много, что оно не может испариться, начинается процесс конденсации, который вызывает дальнейшее ухудшение качества топлива.

Из-за проникновения дизельного топлива уровень масла может даже подняться выше максимальной опасности — столько топлива может оказаться в картере.

Компоненты, которые особенно чувствительны к плохой смазке, такие как подшипники турбонагнетателя или компоненты привода ГРМ, обычно пострадают в первую очередь.

Интересное о коленвалах

Часто считают, что маркировка на детали может рассказать о характеристиках. Однако это лишь заблуждение. Маркировка упрощает подбор детали, так как является каталожным номером, при этом ничего не говорит о свойствах самого изделия.

Для спортивных автомобилей коленчатые валы производятся с немного вытянутыми шейками вместо круглых. За их счет увеличиваются общие характеристики транспортного средства, так как поршень движется немного быстрее в конечной точке сжатия.

Коленвал является главным передаточным звеном, обеспечивает работу полуосей, трансмиссии, кардана, генератора и других систем. Он способен выдерживать огромные нагрузки и высокие температуры, производится из высокопрочных сплавов. От качества этой детали зависит срок службы двигателя.

Не стоит забывать, что любая неисправность, посторонний шум следует немедленно устранять.

Заниматься диагностикой и ремонтом не следует, если вы не имеете нужных навыков. Чтобы не столкнуться с более серьезной поломкой после самостоятельного вмешательства в работу автомобиля, необходимо обратиться в автосервис, где опытные мастера быстро смогут установить и устранить проблему.

Стук в двигателе на горячую

Пока двигатель холодный и масло не разогретое, зазоры в деталях никак себя не проявляют. Стук становится все отчетливей по мере разжижения масла. Причин может быть несколько:

  • увеличенный зазор между шейкой коленвала и коренными вкладышами;
  • в шатунных подшипниках при образовании достаточно большого зазора между шейкой коленчатого вала и опорой;
  • при появлении трещин в юбке поршня или непосредственно поршневом пальце.

Диагностировать, что именно из приведенных вариантов приводит к стуку, можно только с разбором мотора. Здесь вам понадобится помощь настоящего специалиста. Разобрать двигатель – дело одно, но подчинить поломку и собрать его обратно – это уже совсем другая задача. Если у вас нет специальных навыков, не стоит рисковать и заниматься самостоятельным ремонтом.

Неисправности коленчатых валов

Рассмотрим типичные неисправности коленчатых валов:

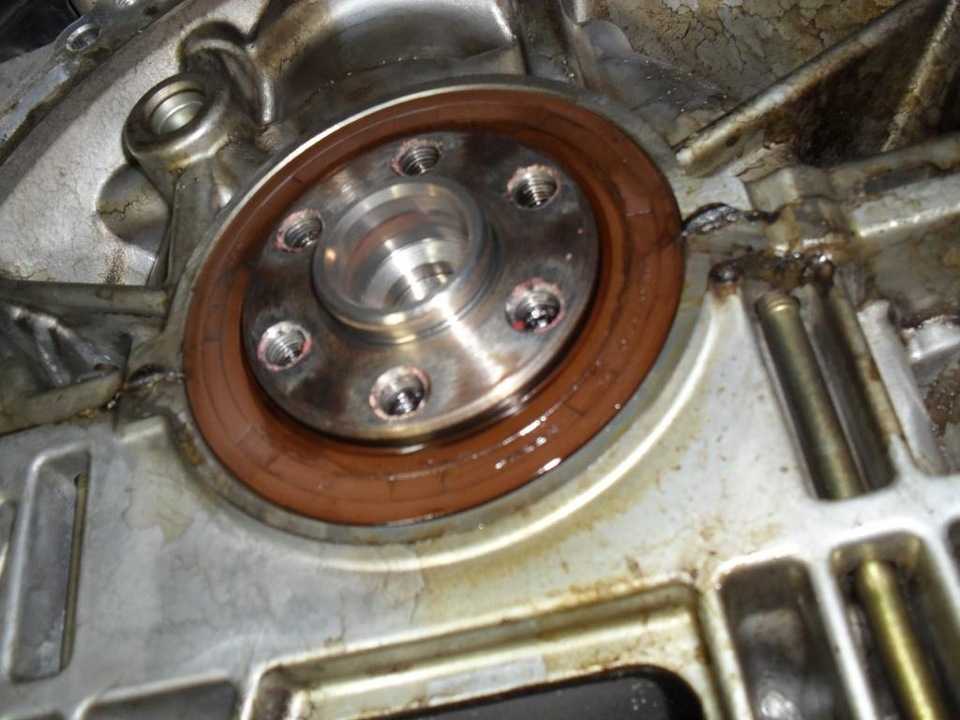

  • течи сальников коленчатого вала;
  • «масляное голодание» рабочих поверхностей;
  • механические повреждения коленчатых валов;
  • естественный физический износ;
  • ненормальный повышенный физический износ.

Это интересно:  Технические характеристики 4B11 2,0 л/165 л. с.

Для коленчатых валов, как и для других деталей двигателя, наиболее опасно «масляное голодание». Причиной может быть поломка маслонасоса, забитый канал подачи масла, низкий уровень масла в двигателе. Это приводит к повышенному трению подшипников, нагреванию элементов. Дальнейшая эксплуатация двигателя в таком режиме приведет к его перегреву, полному заклиниванию и к капитальному ремонту. «Клин» на ходу может привести к критическим повреждениям вала или других узлов двигателя.

Вода и топливо попадая в масло меняют его хим. состав и степень вязкости. Причиной может быть значительный износ цилиндропоршневой группы, нарушенная структура прокладок, микротрещины в блоке двигателя или ГБЦ.

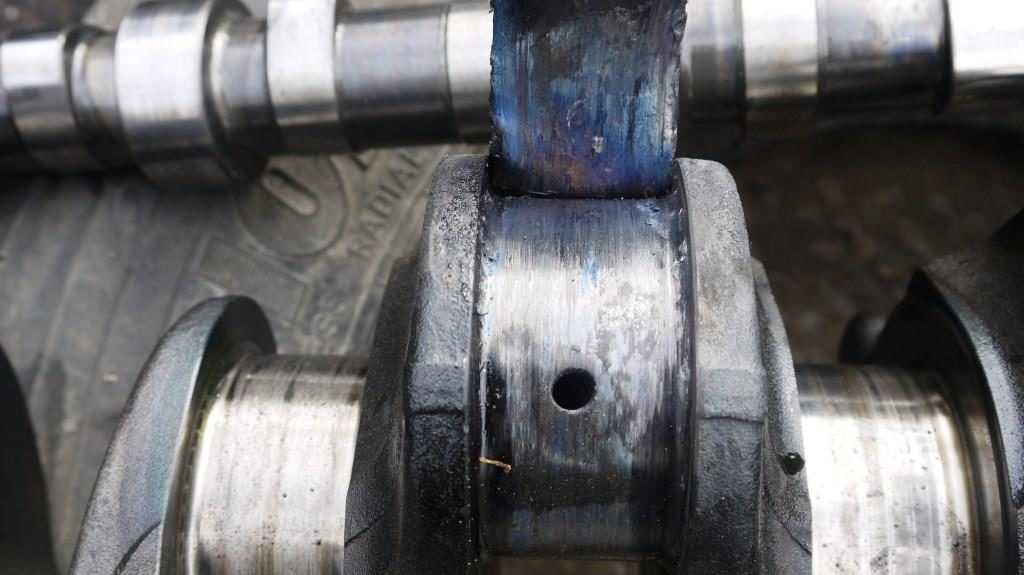

Повреждения шейки шатуна по причине отсутствия смазки

Со временем шейки и подшипники подвергаются износу, увеличивается допустимый зазор, появляется люфт коленвала, это приводит к возрастанию вибраций, двигатель начинает «стучать». Характерный стук двигателя — критичный сигнал. При его появлении необходимо прекратить движение и срочно обратиться в автосервис. Если коленчатый вал разбалансирован или смонтирован неправильно, может возникнуть повышенный ненормальный износ контактных поверхностей.
