Как самостоятельно заменить сцепление на калине?

Инструкция по замене

С помощью сцепления передается крутящий момент от трансмиссии двигателю. Осуществляется передача благодаря тросу сцепления, который соединяет силовой агрегат с коробкой передач и обеспечивает старт авто, переключение передач и торможение. Благодаря рычажному механизму автомобиль приводится в движение.

Существует несколько видов сцепления, отличающиеся:

  • принципом работы: электрические, механические и комбинированные;
  • рабочей средой: воздушная и масляная ванна;
  • механизмом: замкнутые и попеременно замкнутые группы механизмов;
  • количеством дисков: одно-, двух- и многодисковые;
  • количеством пружин: с одной и несколькими;
  • двухпоточные.

Сцепление – сложный механизм, поэтому перед его самостоятельной заменой на Ладе Калине следует внимательно изучить конструкцию и особенности механизма.

Сцепление Лады Калины

На ВАЗ 1117, 1118 и 1119 устанавливают сцепления 190 и 200 мм. Определить диаметр можно по количеству болтов крепления стартера. Для 190 мм их 3, а для 200 мм – 2. В комплект сцепления входит диск сцепления, корзина и выжимной подшипник. Наиболее популярными являются изделия марок: Valeo, Sachs, Luk, ВИС, Kraft.

При использовании привода от других моделей нужно обращать внимание на маховик, тип которого определяется по количеству шпилек стартера. В Ладе Калина их два, в ВАЗ 2108 — три

Ресурс сцепления зависит от узлов и условий эксплуатации. Качественного привода может хватить на 100 тыс. километров.

Если в дороге произошли неприятности со сцеплением, то лучше вызвать эвакуатор или отбуксировать автомобиль другим транспортным средством, иначе это может привести к поломке коробки передач.

Инструменты

Для замены сцепления автомобиль необходимо поднять, так как часть работ выполняется снизу. Для этого можно воспользоваться подъемником, эстакадой или смотровой ямой. Из инструментов и материалов для процедуры замены своими руками нужно приготовить:

  • новый комплект;
  • набор инструментов;
  • подпорку для двигателя;
  • емкость для слива масла;
  • чистые тряпки.

Новый комплект сцепления

Для проведения замены своими руками автомобиль нужно поставить на эстакаду или обеспечить доступ к днищу машины другим способом. Замена сцепления на Лада Калина заключается в:

  1. Вначале работы проводятся сверху. Для этого следует открыть капот.

Моторный отсек Лады Калины

Далее снимается воздушный фильтр вместе с гофрой.
Следующий шаг – демонтаж аккумуляторной батареи. Отсоединяются клеммы и все провода, что идут к ней, а затем снимается сама батарея.
Далее отсоединяются провода от стартера.
На месте стыка коробки передач и силового агрегата следует убрать все провода и открутить болты крепления КПП к двигателю.
После верхних работ перемешаемся под автомобиль.
В первую очередь убирается защита с картера.
Затем нужно выдернуть провода с КПП и снять крепление троса.
Далее снимаются приводные валы и откручивается «краб», крепящийся к коробке.
Затем необходимо снять кардан переключения скоростей.
Далее снимают опору.
Перед снятием коробки следует подставить опору под двигатель.
Снимаем КПП и приступаем к сцеплению.
Сначала надо выкрутить 6 болтов, с помощью которых кожух выжимного диска крепится к маховику. Чтобы исключить поворачивание маховика, его нужно удерживать отверткой. Болты следует ослаблять, не спеша, по одному обороту, передвигаясь по очереди от одного к другому по диаметру.
Аккуратно снимая диски, нужно их осмотреть. На нажимном диске и маховике не должно быть трещин и царапин. Также нужно проверить насколько износились фрикционные накладки. При необходимости нужно поставить новые детали. Ведомый диск
Также нужно оценить состояние нажимной и диафрагменной пружин, они не должны иметь повреждений и потертостей. Если таковые имеются, их надо заменить. При дефектах на диафрагменной пружине меняется кожух с нажимным диском.
Далее следует проверить ход дисков, он должен быть плавным. Если есть заедания, необходимо определить причину и устранить ее.
Выполнив все замены, можно приступать к обратной сборке. При установке корзины следует отцентрировать диск внутри нее. Корзина
Устанавливается сначала ведомый диск, а затем кожух нажимного диска. При этом болты должны закручиваться равномерно по всему диаметру.
Далее монтируется коробка передач.
Затем к КПП нужно присоединить привод сцепления и установить тросик на прежнее место.
После установки следует отрегулировать привод и длину тросика. Нижний наконечник троса надо переместить вперед до упора. Расстояние между направляющим поводком и вилкой должно составлять 27 мм. Регулируется размером поводка.

Таким образом, замена сцепления на Лада Калина может быть выполнена своими руками без помощи мастеров из автосервиса.

Методы проверки технического состояния фрикционной муфты

При отпущенной педали крутящий момент от мотора к трансмиссии должен передаваться без потерь. Плавное включение и отсутствие рывков говорит о нормальной работе узла. Прежде, чем заменить неисправное сцепление на Калине, следует выполнить такие мероприятия:

  1. Проверить ход педали муфты.
  2. Нажать педаль и убедиться в отсутствии заеданий и посторонних шумов.
  3. Измерить расстояние от пола до внешней поверхности педали (заводской размер — 146 мм).
  4. Проверить включение передач на работающем моторе.
  5. Проверить плавность включения, отсутствие пробуксовок и запаха гари.

Наличие каких-либо перечисленных недостатков может свидетельствовать о неисправности:

  • выжимного подшипника;
  • троса привода;
  • нажимного диска;
  • ведомого диска.

При устранении поломок опытные автомобилисты советуют одновременно менять все детали. Даже если, допустим, проблема заключалась в ведомом диске, то правильно будет поставить заодно новую корзину и выжимной подшипник, а не ждать следующей поломки и снова разбирать узел.

Источник

Сцепление: снятие и установка

Вам будут нужны: ключ «8» (лучше – с торцовой головкой), габаритная отвертка, оправка, чтобы центрировать ведомый диск.

1.Снять КП (см. статью о том, как снимать и устанавливать КП).

2.При установке прежнего нажимного диска 1 следует любым способом (к примеру, кернением) пометить взаимное расположение кожуха 2 сцепления, а также маховика, чтобы установка нажимного диска была выполнена в то же положение, в котором он находился до снятия (чтобы сохранить балансировку).

3. При удерживании отверткой маховика, чтобы он не проворачивался, следует вывернуть 6 болтов, крепящих кожух нажимного диска сцепления непосредственно к маховику. Затяжка болтов ослабляется равномерно: каждый – по 1 обороту ключа, последовательно к каждому следующему болту по диаметру.

4.Снять с маховика ведомый 4 и нажимной 1 диски, постоянно придерживая ведомый.

1 – диск нажимной, 2 – кожух сцепления, 3 – пружина нажимная, 4 – диск ведомый.

5.Трещины на элементах ведомого диска обязаны отсутствовать. Следует проверить степень износа фрикционных накладок А. В случае если головки Б заклепок углубились менее чем на 0,2 мм, значит, ослабились заклепочные соединения, или же замаслена поверхность фрикционных накладок, из-за чего ведомый диск требуется заменять. Нужно также проверить, надежно ли зафиксированы демпферные пружины В в гнездах ступицы в диске. Диск подлежит замене, если пружины сломаны.

6.Проверить осевое биение ведомого диска в случае, когда визуальный осмотр свидетельствует о его короблении. При биении больше 0,5 мм диск нужно заменить.

7.Осмотреть рабочие поверхности трения нажимного диска и трения маховика

Обратить внимание на глубокие забоины, задиры, риски, явные следы перегрева и износа. Дефектные детали – заменить

8. Если ослабли заклепочные соединения А элементов нажимного диска сцепления и кожуха, необходимо заменять кожух в сборе с нажимным диском. Также оцените внешнее состояние диафрагменной пружины В от нажимного диска сцепления. При наличии трещин на диафрагменной пружине он больше не подлежит использованию. Места Б контакта лепестков пружины с подшипником для выключения сцепления обязаны располагаться в одной плоскости, а явные следы износа обязаны отсутствовать (износ не должен превышать 0,8 мм). В ином случае кожух вместе с нажимным диском сцепления следует срочно заменить.

9.Визуально оценить состояние опорных колец от нажимной пружины. На кольцах обязаны отсутствовать следы износа и трещины. В ином случае нужно заменять весь нажимной диск.

10. До установки сцепления нужно проверить, легко ли перемещается ведомый диск по шлицам в первичном вале коробки передач. Если нужно, устранить причины заедания либо заменить детали с дефектами.

11.Следует обратить внимание на то, что установка ведомого диска в кожухе предполагает направленность более выступающей части ступицы в сторону пружины нажимной

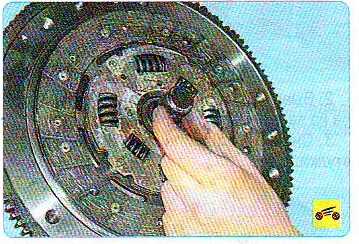

12. В процессе монтажа сцепления нужно вначале устанавливать ведомый диск при помощи оправки, а после – кожух сцепления на 3 центрирующих штифта, после чего ввернуть болты для крепления кожуха непосредственно к маховику. Заворачивать болты следует равномерно: один оборот ключа на каждый, с последовательным переходом по диаметру от одного болта к следующему.

13.Сняв оправку, установить коробку передач.

14.Установить нижний конец приводного троса сцепления на коробке передач, восстановив исходную тросовую регулировку (см. статью о том, как заменять и регулировать трос привода сцепления).

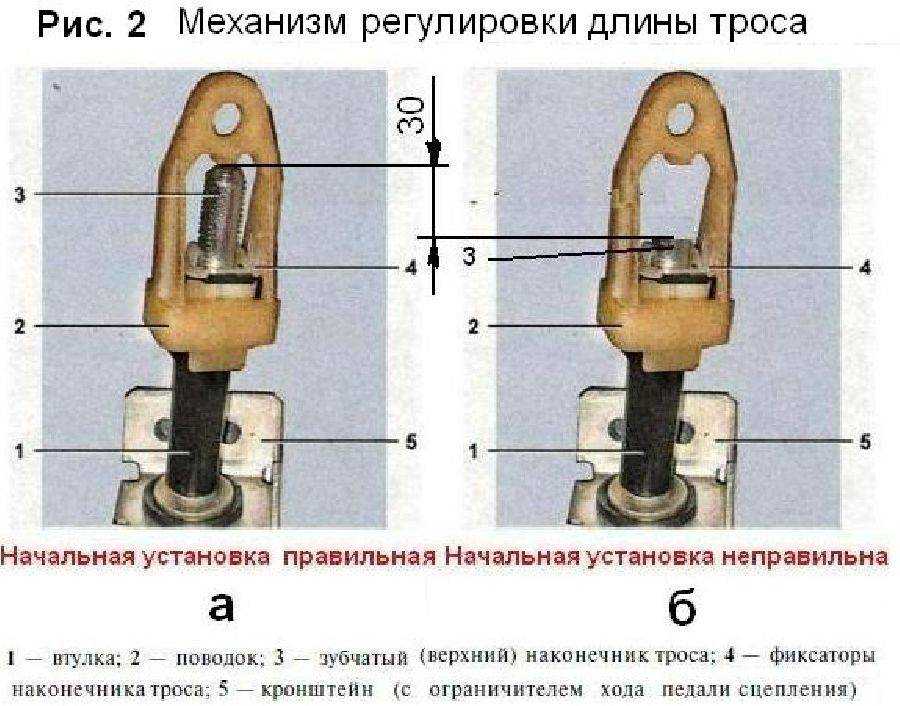

15. Чтоб привести механизм компенсации износа в первоначальное положение, нужно установить размер L (см. статью о том, как заменять и регулировать трос привода для выключения сцепления) между рычагом вилки для выключения сцепления и проводком, переместив педаль сцепления до упора вверх. Пружинный механизм автоматически вернет ползун в первоначальное расположение. После необходимо еще раз проверить L-размер и отрегулировать при необходимости

Источник

Как сделать замену выжимного подшипника на «Лада Калина» своими руками

  1. Признаки неисправности выжимного подшипника сцепления на Калине
  2. Демонтаж КПП и снятие выжимной муфты
  3. Установка нового выжимного подшипника
  4. Замена подшипника без снятия коробки
  5. Как выбрать «выжимник»: номер, размеры, цена
  6. Советы по ремонту и полезные видео

Выжимной подшипник (ВП) – шарикоподшипник, который установлен в специальную муфту с пружиной и перемещается по втулке первичного вала. Деталь служит для нажима на диск сцепления, отвода маховика из зацепления с коробкой передач (КП). Выжимной подшипник (Калина ВАЗ 1118, Приора, Гранта), как и сцепление, периодически выходят из строя после длительного пробега или неправильной эксплуатации, обслуживания. В случае возникновения неисправностей сцепления, для ремонта потребуется снять коробку передач, но существует способ, при котором замена выжимного подшипника Калина производится без демонтажа КПП. Многие владельцы ВАЗ 1118, часто задаются вопросом «Сколько стоит замена выжимного подшипника на Калине?», можно с уверенностью сказать, что в автосервисе данный ремонт обойдется примерно в 3000 рублей. Самостоятельная замена по данной инструкции займет у вас 3-4 часа, поэтому выбор остаётся за вами. Примечание: Стоит отметить, что без снятия коробки сокращается время ремонта, но сам процесс не упрощается.

В статье изложено руководство по замене выжимного подшипника сцепления на Ладе Калина со снятием коробки переключения скоростей, а так же показан способ без её снятия. Дополнительно представлена информация по выбору запчастей, номерам, ценам, размерам. Материал сопровождается множественными фотографиями, а так же вспомогательными видео, в том числе по замене сцепления на Калине. Данная инструкция подойдет владельцам автомобилей Лада Приора, Лада Гранта, ВАЗ 2110-2115.

Замена сцепления на Калине

Снимаем коробку передач. Выкручиваем все 6 болтов крепления кожуха нажимного диска к маховику, при этом удерживая отверткой сам маховик, чтобы он не проворачивался. Равномерно ослабляйте болты, по 1 обороту, переходя от одного к другому по диаметру.
Снимаем диски неспешно, аккуратно. Теперь посмотрите, нет ли трещин на нажимном диске и маховике, не износились ли фрикционные накладки. Если есть проблемы, замените детали. Оцените состояние диафрагменной пружины, в случае наличия повреждений замените кожух с нажимным диском.
Проверьте состояние нажимной пружины. Здесь не должно быть сильных потертостей и повреждений. Если таковые имеются, поменяйте неисправную деталь на новую.
Устранив неисправности, устанавливаем сцепление. Но прежде необходимо проверить плавность хода ведомого диска

Важно, чтобы не было заедания. В случае его возникновения нужно посмотреть, что мешает работе, и постараться решить проблему.
Устанавливается ведомый диск, потом кожух нажимного диска

Прикрепляя нажимной диск к маховику, заворачивайте болты постепенно, как и при демонтаже.
Ставим коробку передач. На коробку крепим нижний конец привода сцепления и устанавливаем трос на исходную позицию.

Да, в случае возникновения неисправности можно выбрать легкий путь и обратиться в автосервис. Но стоимость услуг профессионалов сегодня далеко не всем по карману, что и является главным стимулом к повышению планки знаний и опыта в сфере ремонта. К тому же починка автомобиля своими руками — это очень интересное дело, которое увлекает, интригует. Желаем вам справиться с важным ремонтным заданием на «отлично». Удачи в дороге!

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Замена сцепления на Калине не из легких, в прочем как и на любом другом авто, ведь объем работ достаточно велик. Нужно освободить место для доступа к коробке из под капотного пространства.

Подлежат снятию под капотом:

  • короб воздушного фильтра;
  • стартер;
  • снять трос сцепления.

Нужно снять снизу:

  • приводные валы;
  • открутить от коробки «краб»;
  • карданчик переключение скоростей;
  • снять опору (предварительно поддомкратив коробку).

Не забываем что замена сцепления требует демонтажа КПП поэтому так или иначе нужно будет сливать масло, и если вы собираетесь самостоятельно демонтировать коробку передач (очень сложно), то нужно полностью сливать масло, а если с помощником, то сливать можно и не все (лишь бы не побежало при демонтаже приводов).

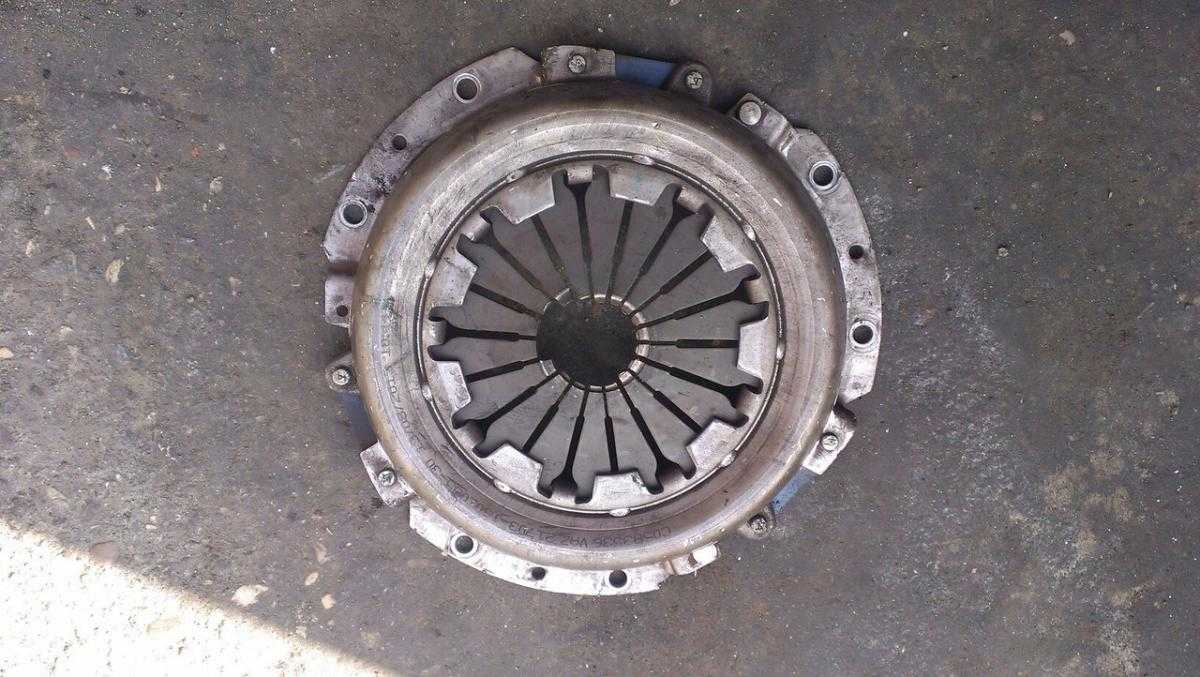

К диску сцепления можно добраться сняв корзину (открутить 6 болтов ключом на «8»). После этого спокойно можно заменять диск сцепления Лада Калины.

Чтобы все сделать правильно и удачно заменить сцепление на Калине смотрите видео ролик полностью и мастер шаг за шагом расскажет как нужно.

Признаки необходимости регулировки троса сцепления

  • Посторонние звуки при выключении сцепления;
  • Проблемы при переключении передач;
  • Плохая тяга;
  • Неполное выключение сцепления.

Проверить сцепление можно выполнив несколько нехитрых действий: при отключенном двигателе надо несколько раз выжать педаль сцепления, при этом стоит внимательно слушать, нет ли в процессе нажатия каких-либо посторонних шумов.

Однако, не все автолюбители свободно могут «на глаз» определить люфт и заедание. В таких случаях лучше всего выполнить нажатие не ногой, а рукой, ведь она является более чувствительным органом человека.

  • Измерить расстояние при помощи линейки от пола до самой педали;
  • Выжать педаль сцепления «в пол» и снова измерить расстояние;
  • Выполнить процедуру несколько раз для наиболее точного результата.

Варианты неполадок

Инструкция по регулировке привода сцепления

  1. Пробуксовка. Как правило, она сначала наблюдается на высших передачах, но позднее переходит и на низшие. При увеличении оборотов мотора скорость автомобиля остается на прежней отметке, в итоге машина и вовсе отказывается двигаться. Параллельно с пробуксовкой появляется неприятный запах гари. Заметив эти 2 симптома, не стоит медлить. Замена троса сцепления — необходимый минимум, но проблема может быть еще серьезнее. Основная причина кроется в малом свободном ходе педали. Также могут износиться накладки и даже демонтироваться комплектующие детали.
  2. Неполное выключение сцепления. Такая проблема наблюдается во время включения 1 передачи, сопровождающегося скрежетом. Если закрыть на это глаза, вскоре полетит коробка передач. Причина неполадки — в увеличенном свободном ходе педали сцепления.
  3. Автомобиль Лада Калина движется рывками при включении сцепления. Нарушение плавности хода свидетельствует о сильном износе накладок, шайб, демпферных пружин и ведомого диска. Устранять проблему нужно немедленно.
  4. Проваливание педали. При нажатии педаль становится «ватной», непослушной, как следствие — сцепление включается не полностью. Слышен характерный шум, педаль не возвращается на место. Причина — в нарушении пружины, и без замены отдельных деталей, в том числе и тросика сцепления, не обойтись.

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Важно знать: Для работы лучше всего использовать набор накидных головок с трещоткой. При непосредственном демонтаже МКПП попросите кого-то помочь вам «сдёрнуть» её

Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

  1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
  2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.
  1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
  2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.
  1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.
  1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.
  1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.
  1. Тут же отключаем клемму провода фонарей заднего хода.
  1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
  2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.
  1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
  2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.
  1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
  2. Затем откручиваем винт, который фиксирует соединение кулисы.
  1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.

Совет: Используйте монтировку или другой рычаг для извлечения приводов. Процесс показан на фото.

  1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.
  1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.
  1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
  2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

  1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.
  1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
  2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.
  1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.

Описание конструкции


Сцепление Наверняка, находясь в автошколе, все проходили курс по устройству компонентов трансмиссии, но вряд ли каждый вдавался во все подробности и, надо сказать, напрасно. Знание конструкции и принципов работы позволит владельцу еще на начальном этапе определить поломку, предпринять меры по ее устранению и избежать крупных затрат на капитальный ремонт. Поэтому вкратце рассмотрим составляющие сцепления автомобиля Lada Kalina:

  • кожух;
  • подшипник выключения;
  • нажимной диск;
  • ведомый диск;
  • трос привода;
  • рычаг вилки;
  • механизм регулировки длины троса.


Тип фрикционной муфты, используемой на этой модели, однодисковый, сухой с пружиной дифрагментарного типа. Алюминиевый кожух представляет собой единое целое с коробкой передач. Модификации предполагают установку двух видов компонента трансмиссии – диаметром 190 и 200 мм. Определить, какой применен в конкретной машине, можно по количеству болтов крепления стартера: два – 200мм и, если три болта, то – 190 мм. Кожух муфты крепится шестью к маховику шестью винтами. Три штифта на маховом колесе входят в соответствующие отверстия кожуха, тем самым центрируя его. По мере износа накладок, изменение длины троса происходит автоматически и не требует вмешательства владедьца.

Ока (1987—2008)

ВАЗ-111 (Лада Ока) — российский автомобиль сверхмалого класса. С конвейера было спущено порядка 700 тыс. моделей. По типу кузова это трёхдверный хэтчбек. В стремлении уменьшить размеры машины разработчики пожертвовали гармоничностью облика, из-за чего в народе Оку прозвали «чебурашкой». Характерные особенности внешнего вида:

  • миниатюрный кузов;
  • угловатые линии;
  • прямоугольная оптика;
  • бампер из неокрашенного пластика;
  • укороченные свесы;
  • короткие колёсные арки;
  • слишком тонкие стойки крыши;
  • солидная площадь остекления.

Ока в длину вытянута на 3200 мм, в ширину — на 1420 мм, в высоту — на 1400 мм

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Сцепление лады Калины. Замена и регулировка

Итак, замена сцепления на автомобиле Лада Калина – довольно трудоёмкая процедура, поэтому важно заранее рассчитать свои силы и, возможно, передать автомобиль в руки профессионалов. К вопросу, о замене отдельных компонентов сцепления есть однозначный ответ

Согласитесь, два раза сдвигать коробку передач – довольно трудоемкое и сложное дело. Поэтому рекомендуем настоятельно при необходимости замены отдельных компонентов менять все сцепление Лада Калина в сборе

К вопросу, о замене отдельных компонентов сцепления есть однозначный ответ. Согласитесь, два раза сдвигать коробку передач – довольно трудоемкое и сложное дело. Поэтому рекомендуем настоятельно при необходимости замены отдельных компонентов менять все сцепление Лада Калина в сборе.

Теперь перейдем к рассмотрению непосредственно процедуры по замене сцепления.

Замену производим на подъёмнике либо эстакаде. На крайний случай, сойдет смотровая яма.

Все начинается с отключения бортовой сети автомобиля путем снятия клеммы с отрицательного вывода аккумулятора.
Затем необходимо демонтировать коробку передач. Более подробно данный процесс описан в статье с соответствующим заглавием.
Когда КПП будет снята, появится возможность демонтажа корзины сцепления и ведомого диска. Для этого откручиваем 6 болтов крепления корзины к маховику.
С помощью плоской отвертки поддеваем концы пружины, сняв их с выступов на муфте выжимного подшипника.
Выжимной подшипник демонтируем в сборе с муфтой. Снимаем пружину под ним.
Чтобы заменить вилку выключения и ее втулку, поддеваем отверткой чехол из резины, который закрывает вилку выключения сцепления.
Из отверстия картера вынимаем пластмассовую втулку вилки выключения.
Смешаем вверх рычаг вилки, выводим из посадочного места нижний конец оси рычага вилки, а затем снимаем вилку выключения сцепления.
Проверяем износ деталей, при необходимости меняем. Детали, которые возвращаем на место при установке прежде промываем в керосине или бензине.
Переходим к установке.
Наносим тонким слой смазки для ШРУСов на шлицевую часть первичного вала коробки передач и на направляющую втулку выжимного подшипника.
Возвращаем в картер сцепления вымытые детали, а именно пружину, вилку и выжимной подшипник

Важно учесть последовательность установки.
Вставляем центрирующую оправку в отверстие торца коленвала.
На оправку ставим ведомый диск, располагая его так, что сторона, где ступица выступает больше была ориентирована на коробку передач.
Устанавливаем корзину сцепления.
Равномерно закручиваем болты, крепящие корзину сцепления.
После затягивания удаляем центрирующую оправку.
Возвращаем на место коробку передач.
Когда все будет собрано в обратной последовательности, проверяем работу сцепления. По необходимости, может потребоваться регулировка сцепления на Ладе Калине.
Особенностью конструкции является автоматическая регулировка длины троса привода сцепления

Но его регулировка требуется после ремонта и необходима для установки начального положения автоматической регулировки. Из инструмента в данном случае потребуется штангенциркуль.
Для выполнения потребуется демонтаж корпуса воздушного фильтра. Выполняем.
Тянем наконечник, чтобы максимально вытянуть трос сцепления.Измеряем длину между поводком и рычагом вилки.
Расстояние между ними должно равняться 27 мм. Если нет, добиваемся данной цифры путем поворота по резьбе наконечника троса.
Перемещаемся в салон автомобиля. Нажимаем четыре-пять раз на педаль. Повторяем измерение. При необходимости повторяем регулировку.

Меняем сцепление на Лада Калина не снимая коробки


Замена сцепления по всем мануалам происходит со снятием КПП. Но при наличии ямы, можно осуществить замену не снимая коробки передач. Давайте рассмотрим такой способ.

Алгоритм замены

  1. Необходимо снять гофру с корпусом воздушного фильтра.

С аккумулятора отключить клеммы и другие провода, сам АКБвынуть на время ремонта.

Вид на моторный отсек со снятыми и акумулятором.

Отсоединяем рычаг включения коробки передач.

Подвязываем коробку к перекладине, чтобы не упала.

Снимаем колесо, рычаг и вытаскиваем привод, чтобы появилась возможность отодвинуть коробку без слива масла.

Подпорка двигателя обязательна, так как сняты подушки крепления, а они общие у движка и коробки.

После оттягивания коробки образуется щель, позволяющая снять корзину сцепления.

Старое сцепление – накладки кончились и диск уже натерло заклепками.

Перед установкой новых деталей смазываем вилку сцепления.

Для центровки используем пластиковую втулку (некоторые производители включают её в комплект сцепления).

Мелкие проблемы всегда легче и дешевле устранять, чем заниматься капитальным ремонтом узлов.

Симптомы замены

Механические повреждения можно увидеть только после снятия сцепления с автомобиля, но понять его износ можно по определенным изменениям, появившимся в работе механизма.

Производитель полную замену рекомендуется при следующих симптомах:

  1. Начинается «ведение», другими словами, снижается мощность мотора.
  2. Появляются пробуксовки, неполное включение.
  3. При включении передач появляются сторонние звуки, толчки или щелчки.
  4. Сцепление временами пропадает.
  5. Есть вибрации при выжатой педали сцепления.

Выбор

ВНИМАНИЕ!. На Лада Калина устанавливается два типа сцепления:

  • 190 мм (три болта у стартера),
  • 200 мм (два болта у стартера).

Точно сказать какое у Вас можно после разбора. Мы рекомендуем поступить именно так. Но можно определить по стартеру, вернее по его креплению.

На нашей редакционной Калине мы поставили VALEO 828003 . Стоило около 3500 рублей за комплект.

  • LADA 21100-1601000-00
  • Krafttech W05200G

При появлении неприятностей в дороге рекомендуется произвести буксировку или обратиться за услугами к эвакуатору, поскольку есть риски поломки КПП.

Правила эксплуатации сцепления Калины

Здоровье вашего автомобиля напрямую зависит от того, как вы о нем заботитесь и насколько хорошо знаете элементарные правила поведения за рулем. Вот почему у бережливого хозяина ВАЗ 1-й модели может сохраняться в идеальном состоянии десятилетиями, а у лихого гонщика, который не удосуживается даже проверить масло, отличный автомобиль выходит из строя уже через год.

Итак, что нужно знать водителю, который хотел бы стать другом своему автомобилю?

  1. Сцепление следует включать плавно, а выключать резко.
  2. Во время движения передачи включаются более быстро, чем первая, но ни в коем случае не с бросками.
  3. Никогда не держите автомобиль на подъеме на пробуксовке, лучше вспомните о стояночном тормозе.
  4. Когда зима приносит с собой суровые морозы и ледяные ветра, автомобилю приходится непросто: масло в моторе загустевает, поэтому стартер не в состоянии провернуть первичный вал коробки. Вот почему недопустимо запускать двигатель с включенным сцеплением. Только с выключенным или тогда, когда мотор немного прогреется и вы услышите его здоровое урчание. Если мотор вдруг заглох, нужно прогреть его еще немного.
  5. Некоторые новички ездят на Ладе Калине с прижатой педалью сцепления. Это одна из грубейших ошибок, которая и приводит к быстрой поломке. Левую ногу нужно держать рядом с педалью, но не на ней. Это все-таки не подставка для ног.

Правильная и неправильная регулировка троса

Какой выжимной подшипник лучше для Калины по цене и производителю

Выжимной подшипник сцепления на Ладу Калину рекомендуем выбирать согласно представленной таблице в статье по «Замене выжимного подшипника на ВАЗ 2114». В перечне изложена информация по лучшим производителям запчастей такого типа (какой лучше, по отзывам автомастерских / автомобилистов): цена, номер (артикул), завод-изготовитель, комплектация.

В таблице вы точно узнаете, сколько стоит выжимной подшипник на Калину. Перед тем как купить запчасть посмотрите оригинальные фото и технические характеристики, которые приведены там же. Так же советуем посмотреть видео с обзором нажимных муфт.

Номер ВП по ГОСТ: 6-520806ЕС23 (или 520806К1У — производство VBF г.Вологда).

Артикулы по каталогу ВАЗ:

  • нажимной шарикоподшипник — 111-1601182;
  • муфта в сборе – 21100-1601180-02;
  • болт — 2108-1601207;
  • диск ведомый — 11186-1601130.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
