Замена и ремонт стартера ваз 2110

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые «плавающие» неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Не работает стартер Ваз 2110 – где искать проблему

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить – проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно.

Не секрет, что без стартера автомобиль завести невозможно

Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно

Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

  1. статор с обмоткой;
  2. металлическая втулка, установленная на задней крышке;
  3. ротор с обмоткой, а также ламелями;
  4. планетарное устройство, состоящее из трех шестеренок, которые включаются в результате воздействия на них ротора;
  5. реле;
  6. еще один элемент — бендикс — предназначенный для подключения оси вращения узла к венцу маховика инжектора;
  7. непосредственно сам корпус.

Как показывает практика, все компоненты этого узла характеризуются высокой надежностью, однако при поломке необходимо производить полную либо частичную замену устройств.

Почему стартер плохо срабатывает? Как правило, в этом случае причина заключается в износе щеток — в некоторых случаях можно произвести их замену, открутив износившиеся элементы и заменив их на новые.

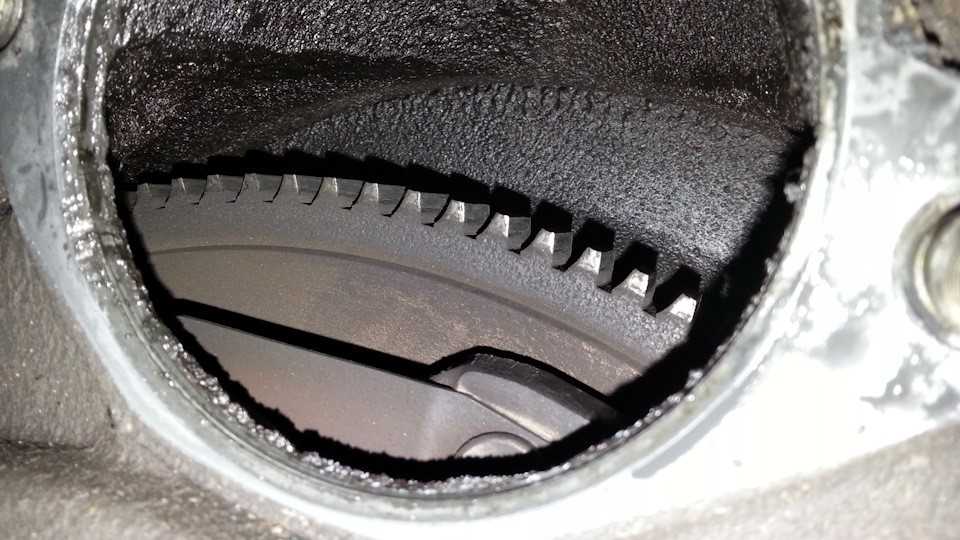

Так выглядит венец маховика Ваз 2110 в идеальном состоянии

Но иногда производители оснащают автомобили одноразовыми механизмами, так что автолюбителям приходится паять устройство для того, чтобы восстановить его работоспособность. В этом случае необходимо учитывать, что пайка оловом является нежелательной, поскольку щетки будут сильно нагреваться, тогда целесообразней прибегнуть к методу сварки медных проводов током.

Замена стартера

Снять стартер можно своими руками, так как процедура довольно простая. Начать нужно с подготовки инструментов для работы.

Необходимые инструменты:

  • Удлинитель.
  • Рукоятка с трещоткой.
  • Торцевая головка на 15 и 13 мм.

Внимание! Снятие можно начинать после отключения минусовой клеммы от АКБ. Это касается не только демонтажа стартера, но и любых других работ, связанных с электричеством

Чтобы процесс проходил проще, необходимо снять корпус воздушного фильтра.

Следующим шагом будет отсоединение проводки от втягивающего реле

Важно проследить, чтобы плюсовой провод тоже был откручен от клеммы. На фото показаны элементы, которые нам нужно демонтировать

Если ремонт стартера ВАЗ 2110 провести своими руками уже не удастся, то выполните замену на новый агрегат своими руками в обратной последовательности.

Принцип работы стартера ВАЗ

Для начала разберемся в принципе работы пускового устройства. Как уже было сказано, стартер – это электродвигатель, потребляющий постоянный ток от аккумулятора. Автомобили ВАЗ-2109 и 2110 оснащаются четырехполюсными щеточными пусковыми устройствами с втягивающими реле. Внешне они отличаются размерами и типом крепления. Во всем, что касается принципа работы, стартеры «девяток» и «десяток» идентичны.

Схема включения устройства следующая: при повороте ключа зажигания на обмотки втягивающего реле и щетки поступает напряжение, вследствие чего его привод входит в зацепление с венцом маховика. Одновременно происходит и запуск электродвигателя. Его вал начинает крутить маховик через бендикс – шестерню специальной конструкции, обеспечивающую надежное зацепление. Когда обороты коленвала начнут превышать количество вращений якоря стартера, последний отсоединяется при помощи возвратной пружины.

Назначение стартера и его расположение

В «десятке» установлен маленький, но при этом достаточно мощный 4-полосный электромотор, который отвечает за первичное вращение коленвала. Без участия электромотора нельзя обеспечить необходимую частоту вращения коленчатого вала. Этот агрегат заменяем, так как для бензинового мотора со средним объемом цилиндров достаточно 3 кВт энергии для старта.

Стартер питает энергию от АКБ, он является двигателем постоянного тока. Получая напряжение от аккумуляторной батареи, мощность мотора увеличивается за счет четырех щеток. Они являются основными элементами в любом автомобильном стартере. При необходимости щетки можно заменить. Если счетки стартера вышли из строя, то их можно купить отдельно и поменять. Но для этого в любом случае потребуется сначала снять стартер.

Финальная проверка перед заменой стартера

Поворачиваем ключ в положение II, и ничего не происходит… В этом случае открываем капот и снимаем воздушный фильтр, открутив винт на кузове и ослабив хомут на патрубке. Под корпусом фильтра находится стартер. На фото мы видим следующее: шнур втягивающего реле кто-то отключил.

То, что мы нашли под фильтромИгольчатым пробником проверяем, что при повороте ключа появляется «+12». Затем, после проверки, заматываем шнур изолентой.

  • Медь начищена до блеска;
  • На провод (см. фото) подаётся «плюс»;
  • Стартер даже не щёлкает.

Первое, что нужно проверить – контакты АКБ. Снимаем клеммы (ключ «на 10») и смотрим, что находится под ними. Нет смысла измерять напряжение пробником – он покажет «12 Вольт».

Все особенности стандартной схемы

Читатель удивится, но схема здесь будет не одна. Самый сложный вариант показан ниже.

Схема с добавочным реле стартераОбратите внимание: реле К2 вовсе не является «разгрузочным». Через контакты замка течёт значительный ток, а реле К2 можно назвать «блокирующим»: когда оно не срабатывает, стартер не крутит

Зачем это нужно, подумайте сами.

Схема без добавочного релеЗдесь блокирующего реле нет. Ток идёт к втягивающему реле с контакта 50. Простой вариант схемы характерен для авто ранних лет выпуска. Что относится ко всему семейству «Десяток», включая и хэтчбеки. То есть, встречается интересное сочетание: модель – ВАЗ-2112, а стартер будет крутить даже при отсутствии всех реле и ЭБУ!

Схема подключения стартера

Схема присутствует в руководстве по эксплуатации и обслуживании ВАЗ 2110. Схема включает в себя следующие элементы стартера: выключатель зажигания, аккумулятор (АКБ), генератор. Это основные элементы, схема работает по следующему принципу:

  1. При запуске мотора напряжение от АКБ подается на обмотки реле через замок зажигания. После этого образуется магнитное поле, за счет которого в действие приводятся шестерни привода;
  2. Запущенный привод приводит в действие маховик двигателя;
  3. Когда контактные болты замыкаются, шестерня работает с помощью удерживающей обмотки;
  4. При возвращении ключа в замок зажигания обмотка обесточивается, тем самым разъединяя маховик двигателя и шестерню. Данная схема работает и в современных автомобилях, в том числе и в моделях ВАЗ.

Сколько стоит заменить стартер


У начинающих автолюбителей часто после посещения магазина с комплектующими возникают вопросы. Наиболее часто они интересуются о том, почему на реле установлены самые разные цены. Прежде всего, стоит помнить, что на ВАЗ-2110 изготавливают запасные части не только отечественные заводы, поэтому можно встретить реле под такими брендами, как BOSCH или Tomahawk. Они стоят дороже, чем произведенные в России. При этом у отечественных соотношение цены и качества лучше. Такие марки, как ВИС или Торгмаш, обойдутся вам намного дешевле.

Если вы предпочитаете ставить оригинальные комплектующие от АвтоВАЗа (часто в магазинах их маркируют «произведенные в Тольятти»), то реле обойдется вам примерно в 1 000 рублей, а стартер целиком – в 5 000. Отечественное производители запчастей способны предложить вам более бюджетные варианты. Цена может быть ниже вдвое, но качество не всегда оказывается достойным. Импортные аналоги, наоборот, дороже в два раза, так стартер от BOSCH встречается за 10 тысяч рублей, реле обойдется порядка 2 000.

Замена втягивающего реле стартера

  • щелчки при повороте ключа зажигания, но без прокручивания самого стартера
  • вообще никакой реакции на попытку завести двигатель

Конечно, бывают моменты, когда реле можно починить, к примеру, когда пригорают пятаки. В таком случае их можно просто почистить, и все заново заработает. Но в большинстве случаев приходится менять втягивающее полностью. К счастью, цена данной детали не такая высокая, поэтому особо тратиться не придется.

Стоит отметить, что для выполнения этого ремонта понадобится следующий инструмент:

  1. Головка торцевая на 13
  2. Трещоточная рукоятка
  3. Отвертка с крестовым лезвием

Конечно, удобнее всего производить замену втягивающего лучше всего производить после снятия стартера. После этого необходимо первым делом открутить гайку крепления клеммы провода, как это показано на фото ниже:

И отсоединить ее:

Теперь переворачиваем стартер обратной стороной и выкручиваем два болта крепления втягивающего реле:

А теперь можно снимать реле, отводя его в сторону:

Если сердечник остался в зацеплении, то нужно отсоединить простым движением руки:

Теперь можно производить замену втягивающего реле, так как для этого все готово. Цена новой детали может составит порядка 500 рублей. Установка производится в обратной последовательности.

Как отремонтировать стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! В начале стартер снимается с автомобиля и после чего проверяется на работоспособность, всю эту информацию вы можете найти в статье под названием: «Замена стартера на ВАЗ», но всё же в дополнение, ознакомьтесь с видео-ролик ниже, в котором более подробно рассказывается о том как можно будет проверить снятый стартера на работоспособность!

Разборка: 1) Сперва выкрутите гайку которая указана синей стрелкой и снимите находящийся за ней провод который указан зелёной стрелкой, тем самым после проделанной операции втягивающее реле можно уже будет снимать с автомобиля и никакие провода препятствовать этому не будут (Но на счёт снятия реле, чуть позже всё объясним так как там ещё пару болтов выкрутить нужно, но если же вам именно его и нужно поменять, то сразу пропускайте все пункты и читайте внимательно пункт под номером 3 в котором всё и описано), теперь же выкрутите две гайки (Указаны красными стрелками) стяжных шпилек которые удерживают статор и отсоедините его после чего от передней крышки.

2) Теперь три планетарные шестерни редуктора снимите со стартера (Все они стрелками указаны), но только их может у вас быть как три, так и четыре, если всё же четыре шестерёнки вы обнаружили, то сперва самую центральную отвёрткой подденьте и после чего снимите её, затем оставшиеся три и когда они будут сняты, проверьте их состояние, шестерни не должны иметь сколов, задиров, следов коррозии и других повреждений, в противном случае они меняются на новые.

Примечание! После снятия всех шестерён, останется ещё одна единственная и большая, под названием коронная шестерня, она так же не должна иметь сколов и других дефектов, сниматься она может как отдельно для этого её нужно просто поддеть отвёрткой (см. большое фото), так и вместе с валом привода, рычагом привода и опорой рычага для этого её уже нужно поддеть той же отвёрткой, но уже не за саму шестерню, а за опору (см. маленькое фото), если вы вдруг полностью весь привод сняли, то первым делом осмотрите его и убедитесь что на приводе зубья не выкрашены в какой либо другой цвет и что на них нет забоин и деформации, мелкие же дефекты устраняются алмазным надфилем или абразивным бруском, при необходимости замените целиком привод или весь стартер на новый!

3) Что касаемо снятия втягивающего реле, у него есть два болта которые его крепят они ещё красными стрелками указаны, поэтому если вы хотите его снять, то эти болты выкручивайте и после чего потянув аккуратно за реле (Указано синей стрелкой), снимите его со стартера и кстати о его проверки, подсоедините к выводам тягового реле омметр и утопите после чего якорь во внутрь до упора, при этом показания омметра должны быть близки к нулю, если всё так у вас и есть, то реле исправно и не требует замены.

Ремонт

Начинать стоит со вытягивающего реле. Извлекать его следует аккуратно, так как можно легко выдернуть контакты. Их необходимо осмотреть на наличие окисления. Если ржавчины много, то зачистите медные контакты – это касается не только рычага, но и болтов.

Проверить реле можно при помощи тестера:

  • «Минус» следует подать на корпус, а «плюс» – на плоский контакт, идущий от замка зажигания.
  • Существует и альтернативный метод, где «плюс» идет на плоский контакт, а «минус» на щетки, которые установлены в корпусе. При исправной работе можно услышать щелчок.

Если проблема в контактах, то на шайбу можно «накидать» олова. Если же состояние реле совсем плохое, то проще заменить его. Цена вопроса – около 500 рублей. Если стартер сгорел недавно, то можно будет почуять запах гари. Сняв стопорное кольцо, можно будет убедиться в этом. В этом случае требуется замена агрегата. Его можно приобрести примерно за 1500 рублей.

Основные узлы стартера ВАЗ 2110

Стартерное устройство на двигателе ВАЗ 2110 инжектор 8 или 16 клапанов может не включаться и не срабатывать по разным причинам. Конструкция устройства довольно сложная, поэтому его поломка может быть обусловлена выходом из строя множества элементов. Сам механизм представляет коллекторный электродвигатель постоянного тока, который питается напряжением от аккумулятора.

Основные составляющие компоненты стартерного механизма «десятки»:

  • статорное устройство с обмоткой;
  • стальная втулка, расположенная на задней крышке;
  • роторное устройство;
  • редуктор, в состав которого входят три шестеренки;
  • реле;
  • бендикс, использующийся для подсоединения оси вращения механизма к венцу маховика;
  • корпус, в котором установлены все компоненты.

Как провести ремонт стартера на ваз 2110

Перед тем как начинать ремонт стартера, его необходимо снять с автомобиля и провести проверку его работоспособности.

  • Сначала откручивают гайку, и аккуратно снимают провод и после этого можно будет снять втягивающее реле, и здесь уже ничего мешать не будет. После этого опять выкручивают гайки, чтобы снять стяжные шпильки, которые крепят статор, и затем его можно будет снять от передней крышки.
  • Затем можно убрать удалить планетарные шестеренки, которые находятся на редукторе и его снимают со стартера. Но шестеренок может быть разное количество, три или четыре. Если их 4, то необходимо в самом начале снять центральную, и после этого все остальные легко снимутся. Не стоит забывать, что их тоже нужно тщательно осмотреть, чтобы не было зазоров, ржавчины, иначе их
  • нужно будет заменить.
  • Если говорить про втягивающее реле, то на нем располагаются несколько болтов, и при необходимости снятия их нужно открутить, и далее с особой аккуратностью его снимают со стартера. Конечно, проводят проверку, ее можно провести путем подсоединения к тяговому реле омметра, но перед этим нужно полностью утопить якорь. При этой проверке, если устройство будет показывать ноль, то реле исправно, и причина поломки не в нем.
  • После этого используя молоток и ключ, аккуратно сбивается ограничительное кольцо, но под него нужно что-нибудь подложить, чтобы не произошла деформация. Затем отверткой снимают стопорное кольцо и еще одно ограничительное, которое отвечает за ход вала. Таким образом, разбирается весь привод и необходимо проверить все детали на износ, если что-то не так, что их нужно заменить.
  • Затем при помощи отвертки поддевается передняя крышка со статора, и если там есть шестеренка, то ее тоже снимают.
  • И на завершительном этапе необходимо открутить два болта с крышки статора и ее снять. И вот тут открывается вид на щеточный узел стартера, но чтобы их достать нужно убрать переднюю опору и упорную шайбу, но тут есть специальные магниты. Разжав их можно будет вытащить якорь из статора, после этого проводят осмотр коллектора и обмотки, здесь не должно быть деформаций и прогоревших частей. Если все эти повреждения есть, то якорь лучше всего поменять на новый, а если все нормально, то можно просто почистить. Это можно сделать при помощи шлифовальной бумаги или водой с моющими средствами. После этого якорь просушивают и при помощи сжатого воздуха, чтобы убрать остатки загрязнения и воду.
  • Немного стоит рассказать о щетках устройства для них здесь предусмотрен специальный щеткодержатель. Он должен быть без видимых повреждений, если их нет, то можно собирать обратно, а если есть то лучше провести замену.

Теперь можно приступать к сборке устройства, но перед этим следует промазать все детали устройства смазкой, а привод лучше всего полностью окунуть в моторное масло. Но после этого необходимо чтобы масло стекло, проверить все детали на вращение. Если снимались щетки, и они менялись, обратно их вставляют при помощи специальной оправки. Но если ее нет, то можно поступить другим образом в устройстве есть два винта и именно здесь нужно закрепить щетки, а после якорь смазать маслом и все четыре щетки поставить на место. Но тут не нужно устанавливать специальные пружины под щетки, и затем надевают на коллектор якоря, и вот только после этого устанавливаются пружины щеток. И теперь можно проводить установку остальных деталей стартера в обратном порядке.

Пытаемся завести «дружбана» без его «предсердия»

СОВЕТ — прежде чем замыкать стартер, желательно провести его осмотр и поставить диагноз.

Изначально было бы хорошо постараться выяснить причины выхода стартера из строя — а вдруг повезет и проблемы, связанные с его поломкой, можно будет устранить и самостоятельно.

Самыми частыми поломками являются следующие:

  • Поломка реле стартера.
  • Втягивающее реле срабатывает не полностью.
  • Сильный износ зубьев шестеренки бендикса, а именно — шестеренка вращается, но не входит в зацепление с зубьями венца маховика мотора.
  • Сгорела обмотка статора в стартере.

Итак, запускаем «сердце» авто.

Способ 1 , или как завести машину с толчка, или «с толкача»? Все довольно просто, но в то же время и очень надежно. Суть его состоит в том, что водителю нужно подыскать хотя бы парочку людей, пусть это будут, к примеру, сочувствующие ему соседи по гаражному кооперативу. И не нужно, чтобы они были крепкого телосложения, тут главное количество участвующих: чем больше – тем лучше. Вся команда (компания) упирается руками в багажник, в задние стойки и т. д., и начинает толкать машину, разгоняя ее. Водитель, в свою очередь, сидя за рулем, уже с включенным зажиганием и, лучше, с включенной третьей передачей, а также с выжатым сцеплением, дождавшись разгона авто, сцепление уже отпускает. После этого двигатель, «почихав», заводится. Чем выше будет скорость разгона, тем быстрее запустится мотор.

При данном методе важно помнить, что после запуска мотора автомобиль начнет ускоряться и необходимо сразу выжать сцепление и выключить передачу, но, конечно, не глушить движок!

Кроме того, не забудьте нажать на тормоз, чтобы не ударить в зад тянущий вас автомобиль и поставить на ручник свое авто, и после этого можно уже идти и отцеплять трос.

Способ третий , или заводим двигатель, просто замкнув стартер.

Кроме вышеперечисленных вариантов, двигатель можно запустить и без «насильственных» методов. Просто нужно иметь хотя бы небольшое понятие о том, как замкнуть стартер напрямую?

Зачастую стартер водители замыкают, используя все то, что находится в машине под рукой. Это может быть отвертка, монтажная лопатка, гаечный ключ и прочее.

СОВЕТ – отвертка будет эффективна, если в стартере неисправно втягивающее реле.

Это легко узнается по доносящимся из моторного отсека характерным щелчкам при пуске движка. Такой звук говорит водителю: «Эй, другелла, реле включено, но шестеренка бендикса не в состоянии провернуть коленвал мотора». Выход один – перемыкаете стартер, и этим действием даете напряжение на обмотку.

В этом случае потребуется большая отвертка, но можно использовать и любой «рожковый» гаечный ключ. Любым из этих предметов необходимо замкнуть клеммы втягивающего реле и все. Но, не забудьте, прежде чем замкнуть стартер напрямую, необходимо:

  • Ключ в замке зажигания надо поставить в соответствующее положение.
  • Рычаг коробки передач должен находиться в нейтральном положении.
  • Автомобиль должен быть поставлен на ручник.

При этом способе отвертка (гаечный ключ) играет роль втягивающего реле и двигатель вашего авто должен обязательно запустится.

Вопросы и ответы
На дороге инспектор ГИБДД сфотографировал мое водительское удостоверение. Имеет ли он на это право и зачем он это сделал?

Читать далее

Вопросы и ответы
АГС-стартеры и генераторы

Читать далее

Вопросы и ответы
Белый налет на свечах зажигания на инжекторе

Читать далее

Вопросы и ответы
Вакуумная присоска для удаления вмятин

Читать далее

Вопросы и ответы
Винт качества смеси на карбюраторе

Читать далее

Вопросы и ответы
Где находится реле стартера Калина

Читать далее

Вопросы и ответы
Дергается при движении ВАЗ 2109 карбюратор

Читать далее

Вопросы и ответы
Долго крутит стартер при заводке

Читать далее

Вопросы и ответы
Как бороться с автохамами? (видео)

Читать далее

Отличная статья 0

Возможные неисправности: признаки и причины

Стартер предназначен запускать силовой агрегат. Это электромеханическое устройство, поэтому поломки можно квалифицировать на электрические и механические.

Электрические неполадки в основном связаны с электропитанием. Причиной может быть разряженный аккумулятор, повреждение проводки, межвитковые замыкания, обгорание и окисление контактов. Для выявления неисправностей электрического характера нужно знать, как прозвонить стартер.
Механические неисправности возникают в основном после длительной эксплуатации, в течение которой детали изнашиваются и приходят в негодность, а также в результате механических повреждений.

Причиной механических повреждений могут стать электрические неполадки. Детали пускового узла испытывают большие нагрузки особенно во время морозов, так как устройству приходится отдавать большую мощность и через него проходит сильный ток.

Наиболее уязвимые компоненты:

  • щетки,
  • втулки и корректор якоря,
  • пятаки,
  • вилка,
  • шестерня,
  • тяговое реле,
  • демпферная пружина.

О механических поломках свидетельствует посторонний шум, неприятный запах, несвоевременное срабатывание.

Ниже перечислены симптомы и причины неисправности пускателя:

  1. Несвоевременное срабатывание. В этом случае электромотор вращается постоянно, но при старте слышен металлический скрежет. Причиной может быть неисправность демпферной пружины, износ шестерни, втулки. Определить точную причину можно лишь сняв и разобрав узел.
  2. Пускатель постоянно вращается, а коленвал не проворачивается. При этом нет посторонних звуков. Причиной, скорей всего, является сломанная втулка.
  3. При запуске пусковой механизм не работает. Нужно молоточком или другим предметом аккуратно постучать по стартеру сзади, если мотор заведется, то возможно, что сильно износились щетки. Их необходимо заменить.
  4. После запуска мотора слышно металлическое жужжание. В этом случае сразу же нужно заглушить мотор. Возможные причины: заклинила вилка или шестерня, залипло тяговое реле. Точную причину можно установить после снятия и разборки узла.
  5. Втягивающее реле щелкает, но устройство не срабатывает. Причиной может быть недостаточная зарядка аккумуляторной батареи. Поступающего напряжения хватает на срабатывание тягового, но пятаки не замыкаются с помощью контактной пластины, питание не поступает на электромотор узла. Если напряжение на клеммах АКБ отвечает норме, то возможно, что нет напряжения на силовом кабеле или подгорели пятаки.
  6. При полной зарядке аккумуляторной батареи пускатель медленно вращается. Возможно, что износились втулки, в электромоторе имеются загрязнения.
  7. Если во время запуска слышится гарь, то возможно подгорание обмотки тягового реле, более редким является подгорание обмоток якоря. Это влечет за собой перегрев проводов, идущих к устройству.
  8. Не срабатывает тяговое реле, стартер не запускается. Возможны неполадки в электрической сети. Следует проверить целостность проводки, правильность работы блока и других узлов, входящих в электрическую сеть.

Если пусковой узел перестал работать, следует выполнить его диагностику, определить детали, которые пришли в негодность выполнить их замену или ремонт (автор видео Автоэлектрика ВЧ).

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Замена

Последовательность демонтажа и ремонта следующая:

Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
Снимите минусовые провода с аккумуляторной батареи.
Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
Демонтируйте.
Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера

Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
Действуя в обратном порядке, поставьте новое реле.
Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера

Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

Как вы оцените сложность работы?

  • Легко
  • Нормально
  • Сложно

View Results

 Загрузка …

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
