Принцип работы
Рабочая поверхность датчика — керамический материал, который покрыт платиной. Его рабочая температура составляет 350 ºС и выше. Поэтому, до нагрева, первые 5 минут рабочая смесь регулируется согласно показаниям других приборов системы питания двигателя. Для ускорения прогрева лямбда-зонда до рабочей температуры, в него устанавливают электронагреватель. Принцип работы агрегата заключается в том, что выхлопные газы покрывают поверхность лямбда-зонда, которая реагирует на разность уровня кислорода в окружающей среде и выхлопных газах. Далее он посылает сигнал ЭБУ, регулирующий рабочую смесь.
Коды бортового компьютера и их значение
Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.
Схема подключения БК
Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.
| Коды | Описание проблемы |
| 0102, 0103 | Неправильный уровень сигнала датчика массового расхода воздуха. |
| 0112, 0113 | Неверный сигнал датчика температуры впускного воздуха. Требуется его замена |
| 0115 – 0118 | Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена |
| 0122, 0123 | Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик |
| 0130, 0131 | Не работает датчик кислорода |
| 0135 – 0138 | Не работает устройство для нагрева датчика кислорода. Требуется замена |
| 0030 | Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора. |
| 0201 – 0204 | В цепи управления форсунками обнаружен обрыв |
| 0300 | Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись |
| 0301 – 0304 | В цилиндрах двигателя обнаружены пропуски зажигания |
| 0325 | В цепи устройства детонации произошли сбои |
| 0327, 0328 | Датчик детонации вышел из строя. Требуется его замена |
| 0335, 0336 | Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить |
| 0342, 0343 | Вышел строя датчика фаз. Устройству требуется замена |
| 0422 | Неисправен нейтрализатор |
| 0443 – 0445 | Не работает клапан продувки адсорбера. Требуется замена устройства |
| 0480 | Не работает вентилятор охлаждения. Требуется замена устройства |
| 0500, 0501 , 0503, 0504 | Вышел из строя датчик скорости. Устройство подлежит замене |
| 0505 – 0507 | Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора |
| 0560, 0562, 0563 | Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи. |
| 0607 | Канал детонации не работает |
| 1115 | Цепь нагрева датчика кислорода работает с перебоями |
| 1135 | В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене |
| 1171, 1172 | Уровень газа потенциометра не соответствует норме |
| 1500 | Обнаружен обрыв в цепи управления устройства бензонасоса |
| 1509 | Электрическая цепь управления элементом холостого хода перегружена. |
| 1513, 1514 | Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода. |
| 1541 | Произошел обрыв в цепи управления реле бензонасоса |
| 1570 | Антипробуксовочная система получила обрыв в цепи |
| 1600 | Данные об антипробуксовочной системе не поступают на бортовой компьютер |
| 1602 | Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления |
| 1606, 1616, 1617 | Обнаружена поломка датчика определения неровного дорожного полотна |
| 1612 | Обнаружена неисправность сброса электронного блока управления |
| 1620 | Неполадки в работе постоянного запоминающего устройства |
| 1621 | Поломка оперативного запоминающего устройства. |
| 1689 | В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок. |
| 0337, 0338 | Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи. |
| 0481 | Сломался второй вентилятор системы охлаждения. Устройство требует замены |
| 0615 – 0617 | В цепи реле стартера обнаружены обрывы или короткое замыкание |
| 1141 | Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода |
| 230 | Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить |
| 263, 266, 269, 272 | Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов. |
| 640 | Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine |
Симптомы
Большая часть симптомов неисправности позволяет определить неисправный узел, не прибегая к услугам автодиагноста. В первую очередь это несоответствие реакции автомобиля на нажатие педали газа. Также ошибка р2135 на ВАЗ 2114 с е газ вызывает следующее:
- Нестабильная работа двигателя;
- Плавание оборотов;
- Запаздывание на нажатие или отпускание педали газа;
- Рывки автомобиля при движении;
- Провалы при разгоне;
- Ограничение максимальных оборотов двигателя;
- Снижение мощности;
- Самостоятельный набор или сбрасывание оборотов.
Практически всегда вместе с перечисленными признаками на приборной панели загорается символ неисправности двигателя «Check Engine».
ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ
Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого – получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.
Конструктивно ДФ состоит из двух частей – чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.
Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.
Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.
Расположение ДФ
На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.
Ошибка Check Engine
Двигатели на современных машинах комплектуются инжекторными системами, находящимися под управлением бортового компьютера. Это позволяет сэкономить топливо, снизить количество выбросов вредных веществ в атмосферу, оповестить о неисправности посредством Check Engine. Каковы причины включения лампы на приборной панели?
Лямбда-зонд
Ошибочно называется датчиком кислорода, хотя к этому не относится. Лямбда-зонд должен уловить не сгоревшие остатки топлива, образующиеся при неверном выставлении угла опережения зажигания. По данным, предоставляемым датчиком, производится корректировка одновременно с установкой насыщенности смеси бензина.
Если информация отсутствует, бортовой компьютер переведет мотор на аварийный режим работы. Подача смеси производится в определенных количествах, что сохранит двигатель в целости до приезда в автосервис.
Неисправный Лямбда-зонд
Катализатор
Фильтр выхлопных газов, задерживающий несгоревшие остатки топлива. Во внутренней части находятся соты небольшого размера с титановым напылением. Оксид углерода оседает, и окружающей среде наносится меньший вред.
Качество горючего — важный параметр, влияющий на катализатор. Для предотвращения проблем следует заправляться только на проверенных АЗС.
Нарушена герметичность бака для топлива
Имеется в виду не пробитый бак, а горловина. Стоит взглянуть на крышку, чтобы понять, не пропускается ли воздух. При положительном результате загорится соответствующая лампа.
Проблемы с ДМРВ
Датчик массового расхода воздуха — элемент инжекторного мотора. Это пластиковая конструкция с платиновой нитью внутри. Сюда после включения зажигания подается небольшое напряжение, повышающее температуру посредством высокого сопротивления. При пуске мотора элемент охлаждается набегающим потоком воздуха. Происходит изменение сопротивления и напряжения. Данные снимаются и обрабатываются контроллером, подсчитывается количество воздуха, прошедшее через ДМРВ.
Неисправный датчик не выдает показания или выводит неверные, поэтому электронным управляющим блоком мотора переводится в аварийный рабочий режим. Другие признаки для определения поломки:
Система зажигания
Может быть и полноценная система, и составные части. Начать стоит со свечей зажигания, так как от мощности подаваемой искры зависит быстрота сгорания топлива, что оказывает влияние на степень эффективности работы ДВС. При неисправных свечах будут обнаружены несгоревшие остатки. Выводом становится взаимосвязанность всех систем.
Регламентная замена свечей производится каждые 20-30 тысяч километров. Нужно подобрать правильный тип, что указывается в руководстве по эксплуатации.
Второй важный элемент зажигания на ТС с восьмиклапанным двигателем — модуль, заменивший собой трамблер. Может давать сбои, что приводит к нарушению угла и ухудшению работы системы выхлопа.
Классическая система зажигания
Значение и расшифровка кодов
При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.
Коды самостоятельной диагностики
При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.
| Числовая комбинация | Расшифровка |
| 1 | Проблема в работе ЭБУ |
| 2 | Некорректные данные от датчика уровня топлива |
| 4 или 8 | Проблемы с питанием сети |
| 12 | Неисправность цепи лампы ошибки на комбинации приборов |
| 13 | Нет сигнала от лямбда-зонда |
| 14 или 15 | Неверные данные от датчика температуры |
| 16 или 17 | Проблемы с питанием сети, необходимо проверять наличие замыканий |
| 19 | Ошибка датчика положения вала двигателя |
| 21 или 22 | Ошибка датчика дросселя |
| 23 или 25 | Неправильная работа датчика температуры воздуха на впуске |
| 24 | Неисправен датчик скорости |
| 27 или 28 | Нет сигнала от лямбда-зонда |
| 33 или 34 | Отсутствуют данные о расходе воздуха |
| 35 | Неисправен датчик контроля холостого хода |
| 42 | Проблема с цепью управления зажиганием |
| 43 | Отказ датчика детонации |
| 44 или 45 | Нарушение состава смеси |
| 51 или 52 | Ошибки работы памяти ЭБУ |
| 53 | Ошибка датчика настройки СО (устанавливался на машины без нейтрализатора) |
| 54 | Датчик октан-корректора (устанавливался на машины без нейтрализатора) |
| 55 | Нарушение состава смеси |
| 61 | Выход из строя лямбда-зонда |
Пример появления ошибки 14 на панели
Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.
| Код ошибки | Комбинация вспышек | Расшифровка |
| 12 | Длинная-пауза-две коротких | Неисправность диагностической цепи |
| 14 | Длинная-пауза-четыре коротких | Неисправность датчика температуры двигателя |
| 15 | Длинная-пауза-пять коротких | Аналогично |
| 16 | Длинная-пауза-шесть коротких | Ненормативное высокое напряжение сети |
| 17 | Длинная-пауза-семь коротких | Ненормативное низкое напряжение сети |
| 19 | Длинная-пауза-девять коротких | Отказ датчика положения коленчатого вала |
| 21 | Две длинных-пауза-одна короткая | Некорректные данные от датчика положения дроссельной заслонки |
| 22 | Две длинных-пауза-две коротких | Аналогично |
| 24 | Две длинных-пауза-четыре коротких | Неполадка с датчиком скорости движения |
| 27 | Две длинных-пауза-семь коротких | Поломка лямбда-зонда |
| 28 | Две длинных-пауза-восемь коротких | Аналогично |
| 33 | Три длинных-пауза-три коротких | Необходимо проверить расходомер воздуха |
| 34 | Три длинных-пауза-четыре коротких | Аналогично |
| 35 | Три длинных-пауза-пять коротких | Обороты холостого хода вне поля допуска |
| 43 | Четыре длинных-пауза-три коротких | Нет сигнала от датчика детонации |
| 51 | Пять длинных-пауза-одна короткая | Ошибка запоминающего устройства в блоке |
| 52 | Пять длинных-пауза-две коротких | Ошибка в контроллере |
| 53 | Пять длинных-пауза-три коротких | Ошибка запоминающего устройства в блоке |
| 61 | Шесть длинных-пауза-одна короткая | Отсутствие сигнала от иммобилайзера |
Как самостоятельно сбросить ошибки
Чтобы сбросить ошибку самостоятельно, следует выполнить последовательность действий:
- Включить зажигание.
- Открыть капот и снять минусовую клемму с аккумуляторной батареи.
- Подождать около минуты, установить провод на место.
- Отключить систему зажигания.
- Завести авто и запустить мотор.
Отключение клеммы от аккумулятора
Для определения проблемного узла производится добавочная самодиагностика и сброс всех ошибок при помощи особой программы ЭБУ. Сделать это на автомобилях, приборы которых отличаются комбинацией электромеханического типа, можно, отключив отрицательную клемму от аккумулятора на 10 секунд при не работающей системе зажигания.
Коды ошибок ВАЗ 2114
В системе автомобиля ВАЗ предусмотрены коды ошибок ВАЗ 2114, которые предупредят водителя о возникновении неисправности в системах авто этой модели и их расшифровку, что очень важно для принятия надлежащих мер по их устранению. Бесспорно, бортовые компьютеры также могут давать сбои, и от поломанных датчиков и ошибок систем никто не застрахован, ведь такова специфика работы электроники
Но все-таки чаще же всего коды ошибок ВАЗ 2114 , выводимые бортовым компьютером соответствуют действительности. Ошибки в автомобиле ВАЗ 2114 можно поделить на 2 группы ошибок, коды которых отображает бортовой компьютер автомобиля. Наиболее частые ошибки из первой группы. Рассмотрим несколько примеров:
«Р1602» — данная ошибка сообщает о наличии проблем с контроллером двигателя. Дисплей компьютера довольно часто выдаёт этот код, что указывает на необходимость заменить контроллер. «Р0340» (или «Р0343») — сообщает о неисправности или выходе из строя датчика коленвала. «Р0217» — указывает на перегрев двигателя или необходимость заменить моторное масло.
«P0102» — обозначает низкий уровень сигнала датчика массового расхода воздуха. «P0103» — свидетельствует о неисправности сигнальных проводов, самого ДМРВ или блока управления двигателем. «P0112» — неисправен датчик температуры впускного воздуха и тд.
Это лишь малая часть, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок приведен ниже в этой статье. При проведении диагностики на специализированных СТО и самостоятельно — результат и коды ошибок могут отличаться. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.
Более подробную расшифровку всех существующих кодов можно найти в специальных таблицах, размещенных на автомобильных сайтах, посвященных моделям ВАЗ. Необязательно заучивать шифр на память, достаточно будет просто скачать нужную информацию и хранить распечатку в бардачке машины
Также важно помнить, что после устранения неисправности необходимо обязательно сбросить код и обнулить датчик для того, чтобы сообщения об ошибке больше не появлялись
Ошибку можно сбросить, выполнив следующие действия: 1) Заглушить двигатель, но не выключать зажигание автомобиля. 2) Отсоединить клемму АКБ авто и выждать несколько секунд. 3) Установить клемму обратно и запустить двигатель.
После этих действий ошибка будет сброшена, но если она связана с серьёзными неисправностями в двигателе, то возникнет снова. В этом случае рекомендуем обратиться в СТО.
Самостоятельная диагностика и расшифровка ошибок на ВАЗ 2114 позволяет выявить неисправности, но не все. Для диагностики используют специальный инструмент под названием — одометр.
Последовательность действий следующая: 1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение. 2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки. 3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра. Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер.
Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

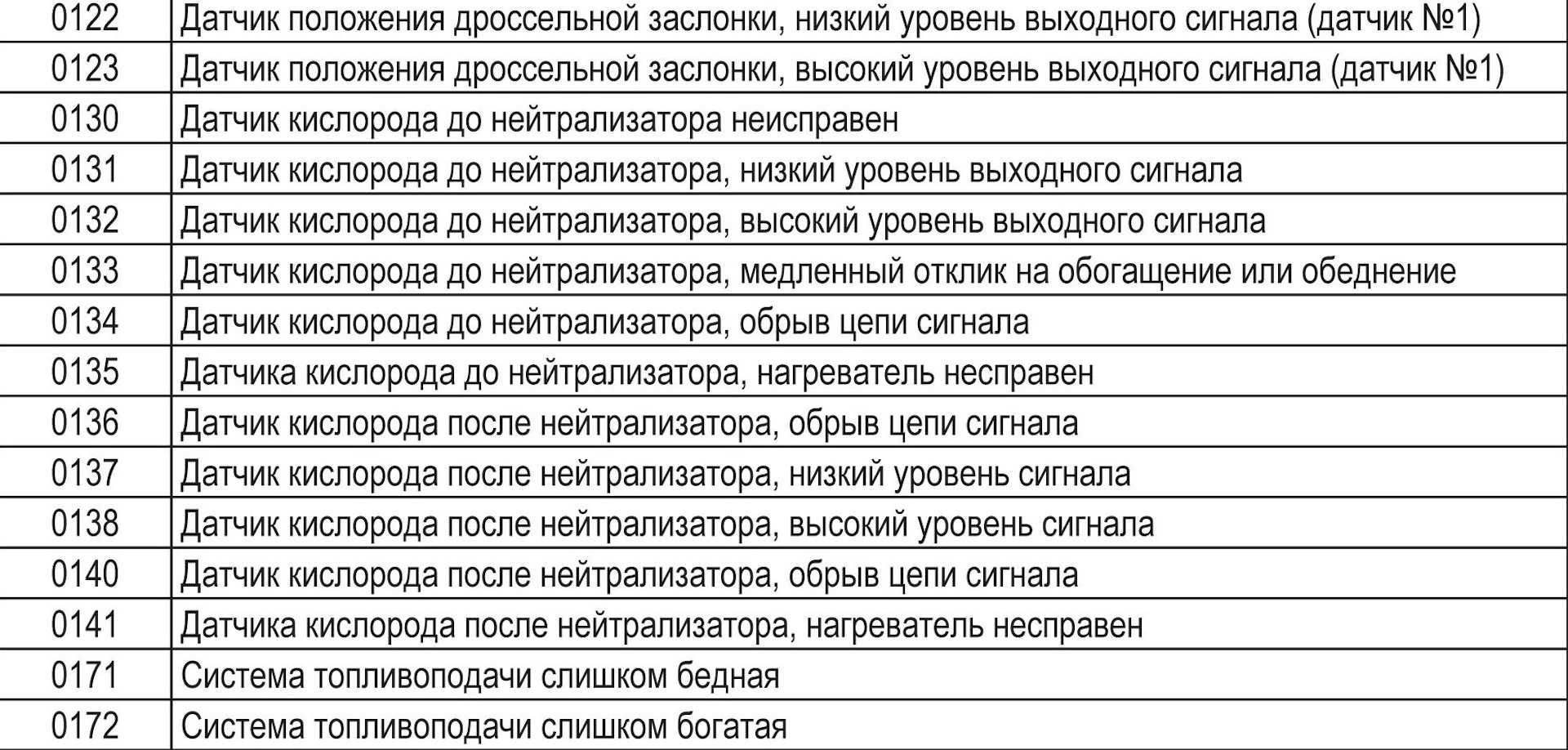

Коды ошибок ВАЗ 2114 таблица
В случае, если произошел сбой бортового компьютера и код ошибки загорелся без видимых на то причин, то рекомендуется заменить его на новый. Производите замену только на оригинальные детали или от более авторитетного производителя, поскольку ремонт неисправной электроники не всегда приводит к надежной работе в будущем.
Как устранить поломку
После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.
Предотвратить подобное можно следующим образом.
- Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
- Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
- Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.
Важно!
Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.
При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.
Диагностика с использованием специального оборудования
Если прибегнуть к методу проверки с применением специального оборудования, то потребуется компьютер, на который предварительно устанавливается диагностическое ПО.
Необходимый софт (программы) загружается из Сети:
- “Uniscan”. Серия “софта”, применяемая для диагностической проверки практически любых автомобилей основных производителей (США, ЕС, Япония, Корея) выпущенных не ранее 2001 года выпуска.
- “Мотор-Тестер”. Мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и др.).
- “Vagcom” и “Vag Tool”. Две программы для диагностики машин относящихся к т. н. группе VAG (Фольксваген-Ауди-групп). Позволяет работать с такими марками, как Ауди, Сеат и др.
Чтобы подключиться к диагностическому выходу, понадобится провод с переходником. Один конец кабеля соединяется с колодкой, а другой — с USB-входом на компьютере или ноутбуке.
Для диагностики выполняются следующие действия:
- Производится детальный осмотр автомобиля. Автовладелец проверяет наличие расходных веществ. Это могут быть тормозная жидкость, моторное и трансмиссионное масло, а также антифриз.
- Выполняется поиск диагностического выхода и производится подключение к нему компьютера. Предварительно в автомобиле активируется работа системы зажигания, прокрутив ключ в замке в соответствующее положение. Запускаться мотор не должен. Если имеется специальный сканер, то вместо компьютера к диагностическому разъему подключается это оборудование.
- Затем производится запуск программного обеспечения для диагностики. В зависимости от разработчика, интерфейс утилиты может отличаться. Во многих программах при запуске появляются графики или технические параметры авто с цифрами.
- Начинается проверка автомобиля на предмет ошибок, для этого нажимается соответствующая кнопка в программе. По окончании тестирования утилита выдает коды ошибок.
Протокол OBDII
Этот тип коннектора имеет трапециевидную форму, на которой расположены 16 контактов. Устанавливается на легковые автомобили с бензиновым двигателем. Работа протоколов обмена данных осуществляется при помощи стандартного кабеля.
При проведении диагностики автомобиля ВАЗ-2115 с наличием инжектора на панели приборов будут демонстрироваться только ошибки, световые вспышки, которыми зашифровывается неполадка. Для считывания необходимо записать код, по которому можно рассчитать место поломки. Значение может быть расшифровано с использованием особого списка.
Есть разъемы для диагностики определенного типа и несколько видов протоколов для передачи данных посредством сигналов и сообщений. Введение такой системы стандартов было обусловлено необходимостью выполнения жестких требований по токсичности. Коды диагностики состоят из 4 символов, перед которыми устанавливается буква. Р обозначает силовую установку и трансмиссию, В — кузов, С — шасси, U — сеть.
Расшифровка кодов ошибок на ВАЗ-2114 и 2115 представлена ниже.
Топливная система
Р00ХХ — системы горючего и воздуха, добавочные, контролирующие токсичность.
Р01хх — поступление бензина и воздуха.
Р02хх — контур подачи топлива в инжекторе.
Топливная система
Трансмиссия
Р07хх и Р08хх — система управления трансмиссией.
Последующие два знака должны объяснить кодовый номер конкретной поломки.
Что это за сообщение
Бортовой компьютер Приоры сообщает об ошибках при помощи особых числовых номеров, высвечивающихся на мониторе. Каждое из закодированных сообщений обозначает свою неисправность, перевод кода и подробности можно посмотреть в руководстве. Ошибка Р1602 расшифровывается как пропадание напряжения бортсети в контроллере. В одних случаях это приведет к незначительным и малозаметным ухудшениям работы и экономности двигателя, в других он может просто отказаться работать, а иногда эта ошибка переводится не «как пропадание напряжения бортсети», а «датчик глючит, сделай с ним что-нибудь». Пожалуй, последнее самое несложное, хотя частые сигналы об ошибках могут здорово потрепать нервы. Сбои компьютера, к сожалению, весьма вероятны.
Замена датчика температуры охлаждающей жидкости
Сам по себе датчик температуры тосола ВАЗ-2114 представляет собой термистор (резистор) с изменяемым сопротивлением. Его показатели меняются в зависимости от температуры:
- 0 градусов – 9420 Ом;
- 20 – 2868;
- 25 – 2796;
- 30 – 1350-1880;
- 50 – 585-820;
- 70 – 280-390;
- 90 – 155-196;
- 100 – 177;
- 110 – 87-109.
Он может выйти из строя по одной из причин:
- нарушение электроконтакта внутри контроллера;
- обрыв проводов рядом с датчиком;
- нарушение изоляции.
Чаще всего резистор, отвечающий за температуру охлаждающей жидкости, выводит из строя тросик педали газа, который во время движения обрывает проводку. Поэтому при ошибке 14 необходимо, прежде всего, осмотреть проводку. Если она целая, нужно перейти к замене датчика (этот узел неремонтопригодный). Существует специальная процедура для проверки, но для нее вам все равно придется снимать элемент, чтобы проверить контакты мультиметром. Поэтому лучше всего не сразу заменить его, чтобы быть уверенным в надежности этого контроллера. Замену делают по инструкции:
- Остудите двигатель после движения, разместите автомобиль в гараже. Подготовьте набор инструментов и тару под охлаждающую жидкость, вам придется ее заменить. Попросите вам помочь друга, чтобы работать было удобнее и быстрее – вам нужно будет сливать тосол с двух узлов.
- Снимите защиту с двигателя и демонтируйте крепления радиатора.
- Переведите печку на максимум, откройте крышку расширительного бака и кран отопителя.
- Под радиатор подставьте емкость и начинайте медленно выкручивать пробку для слива тосола. Если вы сделаете слишком резкое движение, возникнет чрезмерное давление, которое выбросит охлаждающую жидкость из расширительного бачка.
- На удаление всей жидкости у вас уйдет примерно 10 минут. Пока будет протекать этот процесс, подставьте тару под двигатель найдите пробку на блоке цилиндров, располагается она рядом с модулем зажигания. Также подождите 10 минут.
- Между головкой блока цилиндров и термостатом отыщите датчик, он выглядит, как шестиграннник. Запомните его положение или промаркируйте его, чтобы новый установить также. Выкрутите датчик ключом на 21.
Перед монтажом нового датчика нанесите небольшое количество термогерметика на резьбу
Установите новый контроллер на место старого так, чтобы он стоял по тем же меткам, обращайте внимание на положение маркировки этого элемента. После этого вам нужно закрутить пробки и залить новую охлаждающую жидкость в блок цилиндров и расширительный бачок
