Как просто проверить датчик холла своими силами: инструменты и инструкции

Неисправности ДХ или почему умирает датчик

Итак, почему же выходит из строя ДХ? Одной из распространенных причин выхода из строя до смешного банальна. Происходит это из-за пыли и грязи, скапливаемой на детали.

Что касается контактов датчика распредвала, то их 3. Один из проводов соединяется обязательно с минусом (масса), другой – с плюсом (клеммой + АКБ), и третий – непосредственно с коммутатором.

Устройство датчика холла

ДХ, если он неисправен, дает об этом знать мгновенно. Сигнализирует об неисправностях датчика в первую очередь сам мотор. Он запускается гораздо дольше обычного, резко меняется количество оборотов, ДВС работает рывками даже на режиме ХХ (холостое вращение вала).

Кстати, мотор также может самопроизвольно заглохнуть в самый неподходящий момент.

Однако взять и сразу поставить под сомнение ДХ, занявшись его заменой, тоже неправильно. Придется все проверить окончательно. Для этого есть масса испытанных способов.

Одним из железных симптомов неисправности ДХ принято считать исчезновение искры на всех свечах зажигания. В таких случаях даже самый неопытный работник сервиса указывает на ДХ. И это в 99 процентах оправдывается.

Однако есть и более конкретный способ проверки, основанный на применении имитатора. Это приспособление, копирующее работу датчика. Другими словами – такой же кусок провода с колодкой под провода и окончанием для входа свечи.

Проверочный провод

Еще несколько вариантов проверки:

  • берется исправный ДХ и устанавливается (мотор работает лучше – значит, дело было в датчике);
  • ДХ снимается с трамблера, к нему подключается мультиметр (диапазон измерений должен быть в пределах, равных аккумуляторному значению).

Существует немало способов, позволяющих проверять ДХ, и не снимая его.

Интересную версию проверки ДХ предлагают отечественные водители. Хотя, это возможно сделать только на моделях Ваз.

  1. Снимается одна из СЗ, кладется на мотор.
  2. Включается зажигание, проверяется ток на бабину (катушка).
  3. Отсоединяется главный бронепровод трамблера и подводится к основному тормозному цилиндру ГТЦ (он расположен между патрубками тормозов).

Главный тормозной цилиндр

Далее выполняется следующее:

  • центральный контакт распределителя соединяется с минусовой клеммой АКБ отрезком какого-нибудь провода;
  • провод от трамблера подводится к ГТЦ.

Если проскакивает искра, значит, ДХ умирает или уже окончательно вышел из строя.

ДХ – это один из самый дешевых компонентов СЗ современного автомобиля. Стоит он примерно в районе 4-5 долларов. По этой причине есть смысл купить новый датчик и возить его всегда с собой, на всякий случай. Если в дороге умрет старый ДХ, замена его на новый не вызовет каких-либо сложностей, все под рукой.

Датчик холла 4-цилиндрового мотора

Проверку, как и было написано выше, можно осуществить разными способами. Допустим, вы едете, и на дороге мотор стал вести себя странно. Обороты не набираются, автомобиль движется с рывками и т. д. Что делаем?

Все просто, при наличии второго, рабочего датчика:

  • снимается главный бронепровод;
  • в него вдевается рабочая свеча;
  • провод ставится в такое место, чтобы была заметна искра;

Проверка искры

  • с трамблера снимается колодка с проводами;
  • в колодку вдевается новый ДХ;
  • включается зажигание;
  • берется острый нож, лезвие вдевается в прорезь ДХ и проводится по контакту.

Лезвием ножа по контакту

Если искра бьет нормально, не исчезает, не появляется тоже рывками, как сама работа мотора, то никаких других проблем в системе зажигания нет. Остается только снять трамблер, и заменить умерший старый ДХ.

Замена ДХ своими руками – операция не слишком сложная, если разобраться в нюансах. Надо понимать, что алгоритм выполнения действий может отличаться, ведь трамблеры бывают разные.

Например, если умер датчик на автомобиле «восьмерка», на всех ему аналогичных моделях замена проводится следующим образом:

  • скидывается клемма с АКБ;
  • скидываются бронепровода с крышки трамблера;
  • шланг, идущий на ВК (вакуумный регулятор) снимается;
  • трамблер снимается со шплинтов (держат его на шплинтах гайки);
  • относительно положения коленвала выставляется указатель ГРСМ;
  • трамблер разбирается, снимается вал;
  • демонтируется сам ДХ.

Проводя все вышеописанные мероприятия, надо всегда помнить главное правило автоэлектрика – поиск неисправности проводится по цепочке от АКБ до бабины зажигания

Важно четко представлять последовательность своих действий, их последствия. Опытный автомобилист берет с собой в дорогу мультиметр всегда

Этим прибором легко проверить предохранители коммутатора, сам датчик холла, соединения, разъемы и многое другое.

Замена датчика холла ваз 21213 карбюратор

Рассуждение автовладельца по имени Эстебан: Стайлинг , богатая комплектация

Категория: Техническое обслуживание

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3503, ширина — 1100, высота — 1721 мм. Колесная база составляет 2269 мм. Дорожный просвет 152 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 78 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Выложил админ: по просьбе Анатолийа

Оригинальное название: Korvaaminen hall-anturi, VAZ 21213 carb

Дата выхода: 05. 12. 2020 года

Смех в теме: Тренер с помощником формирует сборную команду боксеров для выезда в зарубежное турне:- Значит, этого берем, Кузнецова тоже, Сидорова на хрен…В это время звонок от босса из федерации бокса:- Петрович, я надеюсь, мой сын едет? Ты там проследи…Тренер с помощником хватаются за голову:- Ну все, п***ц. Он же в первом же раунде будет заваливаться.- А главное, если спонсор узнает, на кого мы его рекламу нацепили – все, ни гроша мы больше не получим. Эту же рекламу никто ни на одном бое разглядеть не успеет. А надо, чтобы она видна была.- Так, давай езжай к спонсору, объясняй, договаривайся…Вскоре приходят отобранные боксеры на сбор, получают новую форму. Там эмблема спонсора, все дела…Является сын босса. Берет форму и говорит:- А чего это у меня форма без эмблемы? У всех с эмблемой.Тренер:- Есть у тебя эмблема, только ты ее не видишь. Главное, зрители ее увидят.- Да где ж она?- На подошвах.

Датчик Холла принцип работы

Как мы видим, наш сегодняшний герой выполняет крайне ответственное задание в системе зажигания, но пока что он остаётся для нас тёмной лошадкой. Исправим данный недостаток. Итак, датчик холла что это и как работает?

Для начала немного истории. Своё название это устройство получило благодаря одному из сотрудников балтиморского университета Э. Холла, который в конце ХIХ века открыл эффект возникновения напряжения на краях полупроводниковой пластины при изменении магнитного поля, в котором она находится.

Другими словами, если специальную пластинку поместить в место, где будет периодически проскакивать магнит или что-либо, что может изменить имеющееся магнитное поле, к примеру, металлический предмет, то на её краях будут появляться импульсы напряжения, а они в свою очередь могут использоваться электроникой в качестве сигналов к действию.

Одно из ключевых преимуществ подобных датчиков – отсутствие каких-либо механически контактирующих элементов, а это значит, что нет износа и, как следствие, продолжительный срок безотказной работы узла.

Надо отметить, что эффект Холла стал массово использоваться в промышленности лишь во второй половине ХХ века, когда полупроводниковые материалы стали доступными.

Своё место датчики Холла нашли и в автомобилях, а если точнее – в двигателях, где их полезные свойства пригодились в системах зажигания.

Устанавливается такое устройство в корпус трамблёра. Внутри него, как мы уже знаем, имеется вал, именуемый в литературе валом прерывателя-распределителя.

В определённом месте на этом валу закреплена магнитопроводящая пластина, имеющая столько сердечников, сколько и цилиндров в силовом агрегате.

Вращаясь синхронно с распредвалом и коленвалом, она в момент прохождения одного из сердечников мимо датчика, возбуждает в нём импульс электрического напряжения, который затем поступает в коммутатор системы зажигания, где используется для управления работой катушки зажигания. Этот импульс является отправной точкой для генерации искры свечи.

Система зажигания сгенерирует искру именно в тот момент, когда необходимо поджечь топливно-воздушную смесь – ни на мгновение раньше, ни на мгновение позже, иначе мотор просто-напросто не сможет нормально работать. Такой вот нехитрый алгоритм.

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

  • подключается свеча зажигания к выводу провода от катушки;
  • соединяется резьбовая часть свечи с массой;
  • демонтируется каретка с датчиком;
  • подсоединяется разъем;
  • включается зажигание;
  • металлическим предметом проводится возле датчика;
  • при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

Роль датчика в системе СЗ

При неисправности датчика или ДХ возникают проблемы, связанные с непосредственным функционированием двигателя. Автомобиль может совсем не заводиться или вести себя крайне плохо на дороге. Неужели такой маленький элемент, как ДХ способен оказывать столь мощное влияние на мотор авто? Да, еще как.

Датчик холла схема

Что такое ДХ? Это контролер, способный чутко реагировать на любые изменения в магнитном поле. Если ДХ бывает неисправен, перестает функционировать инжектор.

Взаимодействие ДХ с системой зажигания в понимании электрики осуществляется через коммутатор или проводник. В результате этого возникает магнитное поле.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

  • для соединения с “массой” (корпусом автомобиля);
  • для подсоединения напряжения со знаком “+” и значением около 6 В;
  • для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

  • повышает производительность мотора;
  • ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Проверка на Ford Focus 2

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.

Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Понятие и функции

Даже небольшая неисправность в работе датчика Холла в автомобиле Фольксваген Пассат Б3 может привести к неприятным последствиям в работе двигателя

Поэтому для предотвращения поломки этого элемента важно знать, как происходит процедура его проверки и диагностики, но для начала нужно разобраться, какого предназначение датчика Холла в Фольксваген Пассат Б3 и какие функции он выполняет

Автомобиль Фольксваген Пассат Б3

Датчик Холла, который, по сути, является устройством контроля положения распределительного шкива, считается одним из основных компонентов трамблера.

Если вы не знали, то трамблер еще называется прерывателем-распределителем. В автомобилях Фольксваген Пассат Б3 он устанавливается рядом со шкивом трамблера. На самом трамблере устанавливается магнитопроводящая пластинка, выполненная в форме короны. Примечательно, что в данной пластине ровно столько же отверстий, сколько цилиндров в моторе. Непосредственно внутри самого датчика установлен постоянный магнит.

Что касается принципа работы. Когда распределительный шкив вращается, железные лопасти проходят сквозь датчик Холла по очереди. Так вырабатывается импульсное напряжение, поступающее на катушку зажигания через коммутатор. На катушке оно преобразовывается в высокое напряжение, которое, в свою очередь, далее поступает через высоковольтные провода на свечи зажигания .

Устройство контроля положения распределительного шкива в разобранном виде

Когда металлическая пластина проходит мимо устройства, в нем появляется импульс напряжения. Этот импульс поступает на блок управления двигателем Фольксвагена Пассат Б3. Далее, уже в зависимости от того, как часто вращается распределительный шкив, сигнал с устройства будет поступать на блок с разным временным интервалом. Соответственно, получая сигналы, блок управления определяет, в каком месте находится поршень первого цилиндра, а затем обеспечивает впрыск топлива. После этого происходит зажигание топливно-воздушной смеси.

По своей конструкции у датчика Холла есть несколько клемм:

  • одна из них прочно соединена с «массой»;
  • к другой клемме подключается плюс, напряжение которого составляет 6 Вольт;
  • по третьей клемме импульсный сигнал подается на коммутатор.

Замена родного датчика холла на датчик от ВАЗ лада.

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

  1. Постоянного магнита.
  2. Стального экрана с несколькими прорезанными отверстиями.
  3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

  1. Первый выход соединяется с «массой».
  2. Второй предназначен для подключения напряжения 6 В.
  3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

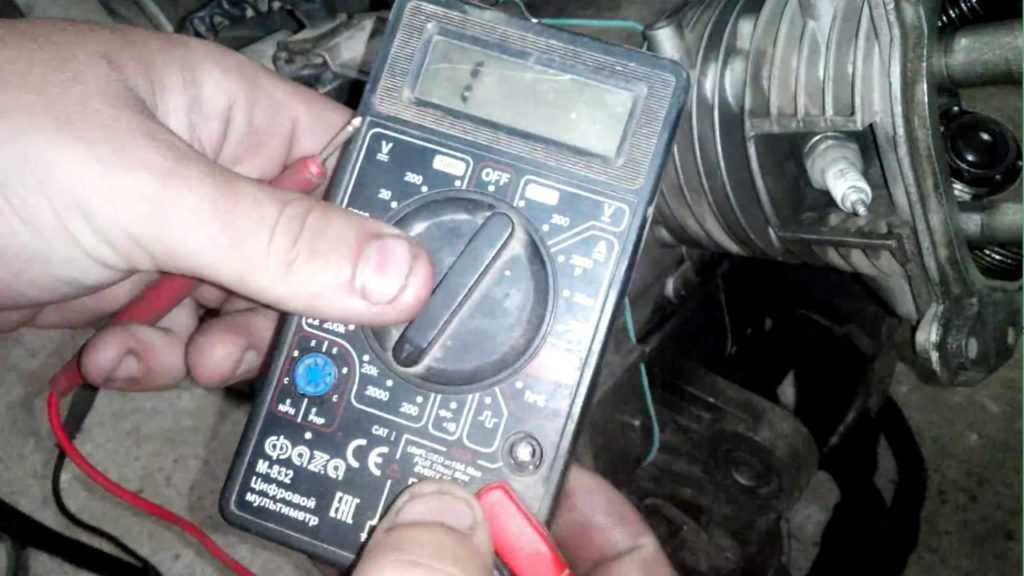

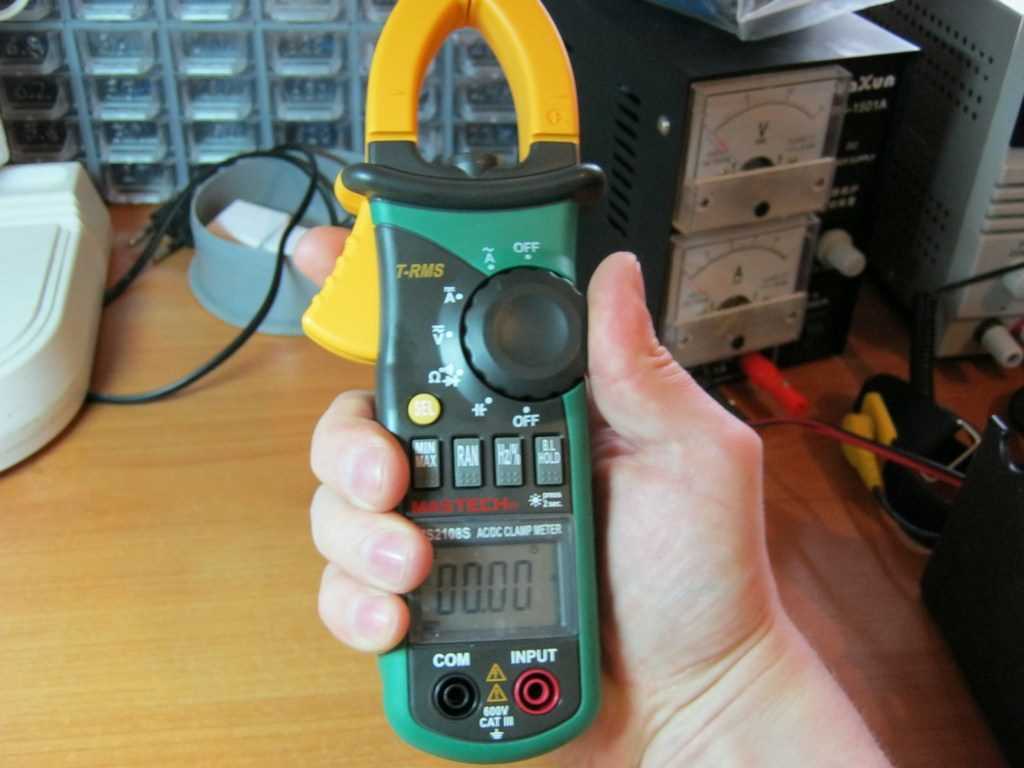

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ. Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

  • снимаем главный бронепровод с распределителя;
  • подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

  • включаем зажигание;
  • вынимаем колодку с распределителя;
  • устанавливаем режим на мультиметре в ПТ 20 В;
  • минусовой зажим прибора соединяем с массой (любой частью кузова авто);
  • плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть. Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы. Продолжаем (мультиметр в режиме измерения ПТ):

  • берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
  • колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки. Идем дальше:

  • берем зажимы мультиметра (зажигание включено);
  • плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

В таком положении значение мультиметра должно быть в пределах 11,2 В. Далее:

  • проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
  • если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Внимание. ДХ считается исправным, если при проворачивании коленвала верхний предел измерений бывает не меньше 9 В, а нижний – не более 0,4 В

Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору. Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

  • три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
  • подать питание плюс/минус на самодельную сборку;
  • плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
  • проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В. Если ДХ снят с машины, то проверка его будет проводиться так:

  • к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
  • берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В. Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ. Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

  • на Ниве от АвтоВАЗа;
  • ВАЗ 2109 (карбюратор и инжектор);
  • Фольксваген Пассат Б3;
  • Ауди 80;
  • Мазда 626;
  • Фольксваген Гольф 3 поколения;
  • Мазда 323;
  • ВАЗ 21099;
  • Фольксваген Бора;
  • Шевроле Нива;
  • Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

  • двигатель глохнет;
  • мотор вообще не хочет запускаться;
  • при работе на холостом ходу ощущаются перебои;
  • мотор на холостых оборотах работает с рывками;
  • при движении автомобиль дергается, когда обороты повышаются;
  • двигатель просто глохнет, когда вы едите по дороге;
  • автомобиль немного трясет;
  • его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

Проверка датчика Холла Фольксваген Т4

  1. Руководства по ремонту
  2. Руководство по ремонту Фольксваген Транспортер Т4 1990-2000 г.в.
  3. Проверка датчика Холла
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверка работы
ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Инструкция по эксплуатации

1.0 Модификации переборки 1.1. Фургон 1.2. Замена резиновых лепестков дворников 1.3 Система мойки фар 1.4. Привод стеклоочистителя 1.5 Водяная помпа мойки стекол 1.6 Диагностика неисправностей дворников 1.7 Мойка машины 1.8 Уход за лаковым покрытием 1.9 Уход за пластмассовыми частями 1.10 Чистка стекол 1.11 Уход за резиновыми уплотнениями 1.12 Уход за алюминиевыми ободами 1.13 Ремни безопасности 1.14 Защита днища и консервация полуосей 1.15 Уход за мягкой обивкой 1.16 Запуск двигателя от другого источника 1.17 Буксировка машины 1.18 Установка машины на подставки 1.19 Идентификация 1.20. График обслуживания VW T4

2. Двигатель

2.0 Двигатель 2.1 Общие данные двигателя 2.2 Снятие и установка двигателя 2.3 Снятие радиатора 2.4 Снятие и установка брызговика двигателя 2.7 Снятие и установка распредвала 2.8 Гидравлические тарельчатые толкатели 2.9 Замена маслоотражательных колпачков 2.10. Клапана 2.11 Проверка компрессии 2.12. Клиновой ремень 2.13 Диагностика неисправностей двигателя 2.14. Система зажигания 2.15. Система смазки 2.16. Система охлаждения двигателя 2.17. Система питания двигателя 2.18. Система впрыска бензина 2.19. Система отвода выхлопных газов

3. Сцепление

3.0 Сцепление 3.1 Общие данные 3.2 Снятие, установка и проверка сцепления 3.3 Выпуск воздуха из привода сцепления 3.4 Замена тросика сцепления 3.5 Диагностика неисправностей сцепления

4. Коробка передач

4.0 Коробка передач 4.2 Снятие и установка коробки передач 4.3 Крепление двигатель-коробка передач 4.4 Полная автоматическая трансмиссия 4.5. Система переключения коробки передач

5. Подвески

5.0 Подвески 5.1. Общие данные 5.2. Задняя подвеска

6. Рулевое управление

6.0 Рулевое управление 6.1 Общие данные 6.2 Рулевое колесо 6.3 Шаровая опора и поперечная рулевая тяга 6.4 Проверка герметичности системы управления 6.5 Выпуск воздуха из системы управления 6.6 Устранение вибрации рулевого колеса и передней части машины 6.7. Основные параметры регулировки ходовой части

7. Тормозная система

7.0 Тормозная система 7.2 Технические данные тормозной системы 7.3. Тормозные колодки передних дисковых тормозов 7.4 Устранение скрипов дисковых тормозов 7.5 Проверка толщины тормозных дисков 7.6 Тормозной диск и тормозной механизм 7.7 Тормозной барабан 7.8 Тормозные колодки 7.9 Базовая регулировка тормоза заднего колеса 7.10 Регулировка ручного тормоза 7.11 Тормозная жидкость 7.12 Выпуск воздуха из тормозной системы 7.13 Замена тормозной жидкости 7.14 Тормозной цилиндр 7.15 Тормозной трубопровод и тормозной шланг 7.16 Регулятор тормозных сил 7.17 Выключатель стоп-сигнала 7.18 Антиблокировочная система (ABS) 7.19 Диагностика неисправностей тормозов

8. Колеса и шины

8.0 Колеса и шины 8.2 Обозначение ободов 8.3 Обозначение шин 8.4 Замена колес 8.5 Правила ухода за шинами 8.6 Снежные цепи (цепи против скольжения) 8.7 Запасное колесо 8.8 Неправильный износ шин 8.9 Диагностика неисправностей колес

9. Кузов

9.0 Кузов 9.2 Бампер 9.3 Передняя замыкающая балка 9.4 Крышка капота 9.5 Задняя дверь 9.6. Дверь багажника 9.7. Передняя дверь 9.8. Сдвижная дверь 9.9 Задняя двухстворчатая дверь 9.10 Решетка радиатора 9.11 Защитная планка освещения номерного знака 9.12. Зеркала 9.13 Переднее сидение 9.14 Средний ряд сидений салона 9.15 Задняя банкетка для сидения 9.16 Вещевой ящик 9.17. Система отопления

10. Электрооборудование

10.0 Электрооборудование 10.1. Измерение напряжения 10.2 Установка дополнительных электропринадлежностей 10.3. Поиск неисправностей в электрооборудовании 10.4 Реле 10.5 Электродвигатель дворников 10.6 Система указателей поворотов 10.7 Стоп-сигнал 10.8 Звуковой сигнал 10.9 Обогрев заднего стекла 10.10 Замена предохранителей 10.11. Аккумуляторная батарея 10.12 Контрольные лампы 10.13 Светодиоды 10.14 Стабилизатор напряжения 10.15 Приборы управления 10.16 Валик спидометра 10.17. Генератор 10.18. Стартер 10.19. Система освещения и сигнализации 10.20. Электросхемы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
