7 причин почему стучат гидрокомпенсаторы на горячем двигателе

Расположение распределительного вала

На современных авто чаще всего используют механизм с верхним расположением распределительного вала, что позволило уменьшить металлоемкость конструкции и как следствие – увеличение надежности.

Поскольку при нагреве металл расширяется, а клапана постоянно находятся в зоне высокой температуры, для предотвращения его поджимания, вследствие чего он неплотно садится в седло, предусмотрен тепловой зазор между стержнем клапана и кулачном распредвала.

При этом тепловой зазор имеет определенную величину, чтобы обеспечить максимально возможное открытие клапана, исключая его поджимание.

Раньше у двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем помещения между стержнем клапана и кулачком распредвала регулировочных шайб определенной толщины.

Недостатком применения этих шайб являлась потребность в периодической проверке зазора и регулировке его путем подбора шайб.

Сейчас же для обеспечения теплового зазора все чаще применяются гидрокомпенсаторы, по-народному — гидрики, использование которых исключил потребность в регулировке зазора, и все потому, что зазор регулируется за счет давления масла.

Располагаются гидрокомпенсаторы, как и регулировочные шайбы, между стержнем клапана и кулаком распредвала.

Внешне гидрик выглядит как небольшой поршенек, поэтому в головке предусмотрены посадочные места под них.

Признаки и причины поломки гидрокомпенсаторов

Первыми причинами выхода из строя гидрокомпенсаторов, является некачественное масло, которое в свою очередь забивает масляные каналы и высокий износ рабочих поверхностей обратного клапана и плунжера.

Первым признаком неисправности гидрокомпенсатор является характерный стук двигателя, как при оборотах, так и на холостом ходу. Такая проблема может быть вызвана присутствием воздуха в полости гидрокомпенсатора (обычно при недостаточном уровне масла в ДВС или в редких случаях при долгосрочном простое автомобиля под большим уклоном). Не замененное вовремя моторное масло, также влияет на работоспособность гидрокомпенсаторов. Ну и конечно сами гидрокомпенсаторы не вечны. Они могут выйти из строя ввиду своего довольно долгого срока службы.

Причина стука гидрокомпенсатор на прогретом двигателе:

Что делать при стуке гидрокомпенсаторов на горячую

Избавится от стука поможет только выяснения и устранения его причины. Дальнейшее будет зависеть от сложившейся ситуации.

Прежде всего нужно проверить уровень масла в картере. От него будет зависеть как оно будет циркулировать по масляных каналах. Также стоит убедиться в достаточности давления масла, даже если при этом и не горит лампочка масленки.

В каждом двигателе рабочее давление масла свое и зависит его конструкции (нужно уточнять в документации), однако считается, что на холостых оборотах давление должно быть около 1,6…2,0 бара. На высоких оборотах — до 5…7 бар. Если такого давления нет — нужно проверять масляный насос. Скорее всего вследствие разжижения масла, падает его производительность. Часто чтобы обеспечить давление не устраняют саму причину, при стуке гидриков на горячую автолюбители заливают при замене более густое масло. Но не следует с этим перебарщивать, поскольку слишком густое масло трудно прокачивается по системе. Из-за чего может возникать масляное голодание!

Причем спешить с приговором самого насоса не стоит. Неисправности масляного насоса могут быть вызваны разными причинами — изношенностью деталей, неисправностью редукционного клапана, износом рабочих поверхностей деталей, а также его работа может ухудшиться при элементарном засоре сетки маслоприемника. Увидеть нет ли грязи на сетке можно сняв поддон. Но, и с такой работой, спешить не стоит. Она может загрязнится лишь если общее состояние масла плохое или была сделана неудачная очистка масляной системы.

Проверьте состояние масла. Даже если вы меняете его по регламенту, оно могло прийти в негодность раньше положенного срока (при сложных условиях эксплуатации машины либо попалась подделка). При обнаружении налета и шлака, часто непонятно, что делать если стучат гидрокомпенсаторы на горячую. Желательно сделать промывку масляной системы, ведь, скорее всего, могли забиться масляные каналы. Чтобы проверить в каком состоянии масло достаточно сделать небольшой капельный тест.

Чаще всего, проблема решается элементарно — просто сделайте замену масла и масляного фильтра. Либо же просто пришло время поменять гидрокомпенсаторы.

Как проверить гидрокомпенсаторы

Проверить гидрокомпенсаторы можно одним из трех методов:

Последний метод проверки можно также выполнять и не снимая гидрики с двигателя, однако это будет не так удобно делать и результат будет не таким явным. Обычно вышедшие из строя гидрокомпенсаторы меняют на новые, но в редких случаях его можно попытаться восстановить промывкой. Еще вариант — прочистить и выполнить ремонт гидрокомпенсатора. Как показывает практика, ремонт и чистка гидрика помогает нечасто, но попытаться восстановить его все же стоит. Когда же решитесь менять, то лучше заменить весь комплект, иначе ситуация повторится вскоре, но уже с другими гидриками.

Если ездить со стучащими гидрокомпенсаторами от полугода и дольше, то, когда вы снимите крышку клапанов, велика вероятность, что на самой «постели» распределительного вала, снизу, будут заусенцы от рокеров (коромысел). Следовательно, можно ли ездить со стуком гидрокомпенсаторов решайте сами.

Стучат гидрокомпенсаторы на холодную

Итак, с основным списком причин разобрались. Теперь можно рассмотреть практические ситуации. Как уже было сказано, ГК могут стучать постоянно или периодически. В том случае, если стучат гидрокомпенсаторы при запуске двигателя, причем мотор холодный, но после прогрева стуки исчезают, тогда посторонние звуки нельзя считать признаками поломки. Вполне естественно, что с пробегом ГК имеют определенную выработку и определенную степень загрязнений, непрогретое моторное масло сразу после запуска не имеет нужной вязкости. После прогрева двигателя зазоры приходят в норму, смазка разжижается и стук исчезает.

Добавим, что если ранее стуков ГК на холодную не было замечено и недавно менялось моторное масло, тогда стоит проверить его уровень или задуматься о правильности подбора смазочного материала, переходе на более дорогой и качественный продукт и т.д. Полный выход из строя или заклинивание ГК при стуках только на холодную можно исключить, так как при его поломке стучать будет постоянно. Параллельно с этим возможны следующие проблемы:

Замена гидрокомпенсаторов. Как поменять гидрокомпенсаторы?

Это устройство служит для регулирования зазоров механизма клапанов и играет значительную роль в работе узла распределения газов, который управляет подачей газотопливной смеси в моторные камеры сгорания и отводом “отработки”. Для нормальной работы двигателя клапаны “сердца” авто должны работать в правильном режиме открытия/закрытия. Поддержание определенных фаз обеспечивается зазорами. Например, в автомобилях “Лада-Приора” с мотором 21126 работает 16 клапанов. Гидравлические компенсаторы подвержены быстрому износу, поэтому полезно знать особенности монтажа, демонтажа и ремонта устройства.

Когда нужна замена гидрокомпенсаторов?

Стук является признаком проблемы этого агрегата. Характер звука резкий и частый (вдвое выше частоты оборотов ДВС). Узел неисправен, если это явление длится больше 2 минут после запуска авто и/или продолжается после прогрева мотора. Слушать надо в верхней части силовой установки — из салона его не слышно. Возможно, понадобится замена гидрокомпенсаторов.

Причины стука перечислены ниже:

  • При непрогретом двигателе:
  • густое масло;
  • забитые магистраль или клапан;
  • износ или клин плунжера.
  • “На холодную”:
  • плунжерную пару заклинило;
  • прогретое масло недостаточно вязкое.
  • Проблемы с рабочей жидкостью (повышен уровень, появление пены, попадает вода).

Косвенными признаками неисправности также могут служить следующие факторы: повышение топливного расхода, нестабильная работа двигателя, нарушение динамики движения, прогоревшие клапаны (ездить не обращая внимания на эти проблемы не стоит).

Независимо от появления негативных признаков, найдите в инструкции по эксплуатации авто пробег и временные интервалы для обязательного технического обслуживания узла. Соблюдение этих рекомендаций является профилактикой экстренного ремонта.

Как проверить гидрокомпенсаторы?

Проверьте детали на износ и загрязнение.

При обнаружении характерного стука, описанного выше, обратитесь в автосервис для проведения диагностических работ. Самостоятельно, при наличии определенных навыков, можно проверить степень износа шарикового клапана, гидротолкателей, пары плунжеров. Если эксплуатационный срок вышел, нужно установить новые детали.

Не забудьте осмотреть толкательное “нутро”. Если оно загрязнено смазкой, “гидрики” можно промыть и покрыть слоем нового качественного масла. Работу пружин проверяют надавив пальцем через мягкую ветошь на каждый маленький элемент. Если все хорошо, детали возвращаются на место.

Как поменять гидрокомпенсаторы?

Если после замены масла проблема не ушла (после 5 минут работы с новым средством стук должен уйти) и обнаружены существенные поломки, необходимо установить новые запчасти. В некоторых случаях помогает промывка специальной жидкостью без снятия или ручным способом (необходим демонтаж).

Для процедуры нужны:

  • набор отверток;
  • накидные ключи;
  • сами детали;
  • сальники распредвалов;
  • прокладка крышки ГБЦ;
  • герметик;
  • магнитик (пригодится для извлечения деталей).

Алгоритм замены приведен в этой статье ниже.

Сколько стоят гидрокомпенсаторы? На этот вопрос однозначно ответить нельзя, потому что итоговый ценник зависит от многих факторов. Один из самых существенных — марка и тип автомобиля. Для машин отечественного производства (например, ВАЗа 2112) замена может ограничиться двумя тысячами рублей. Работа с иномарками ременного типа обходится примерно на 30% дороже. Работа с “цепным” вариантом обходится в семь тысяч рублей (с внедорожниками цены такого же порядка).

Как менять гидрокомпенсаторы?

Последовательно обесточивают, разбирают с применением магнита, новые запчасти смазывают и устанавливают назад.

Последовательность действий на примере замены гидрокомпенсаторов “Приоры” приведена ниже:

отключают клеммы от аккумуляторной батареи;
снимают двигательный кожух;
отсоединяют ВВ провода от свечей и катушки;
обесточивают форсунки;
отсоединяют вентиляционный патрубок;
демонтируют щуп масла и крепление;
в области соединения блока цилиндров и выпускного коллектора выкручивают гайки и болты;
ослабляют болты ременных кожухов газораспределителя (верхний и нижний);
убирают ремень распределительных валов, ослабив ролик натяжения;
откручивают и убирают шестеренки распредвалов (важно в процессе не потерять шпонки);
убирают крышку газового распределителя сзади;
снимают крышку ГБЦ;
снимают корпус подшипников;

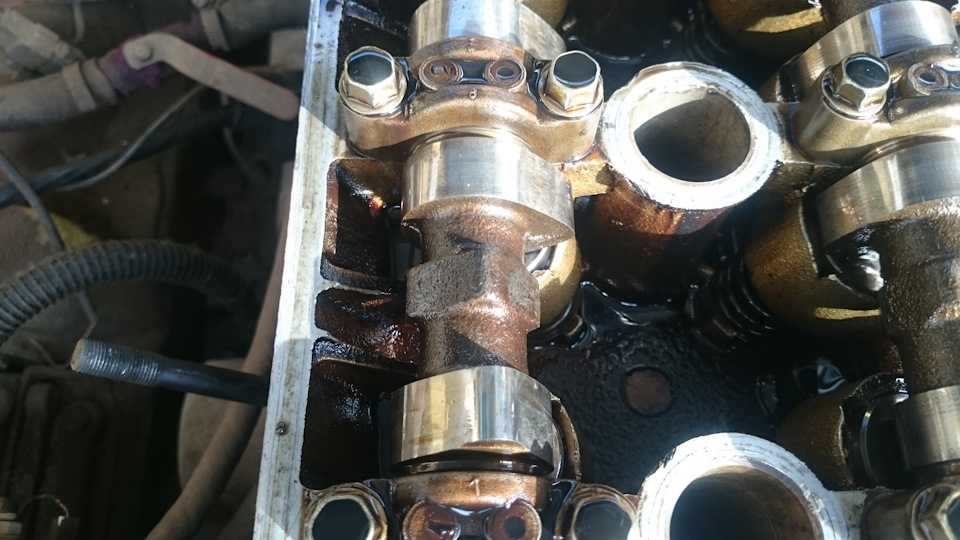

убирают распределительные валы, предварительно пометив положение;
нажатием пальца проверяют работу компенсаторов (если сопротивление отсутствует, требуется замена);
извлекают неисправные элементы магнитом;
новые запчасти, смазанные маслом, монтируют.

Замена гидрокомпенсаторов змз 406 своими руками видео

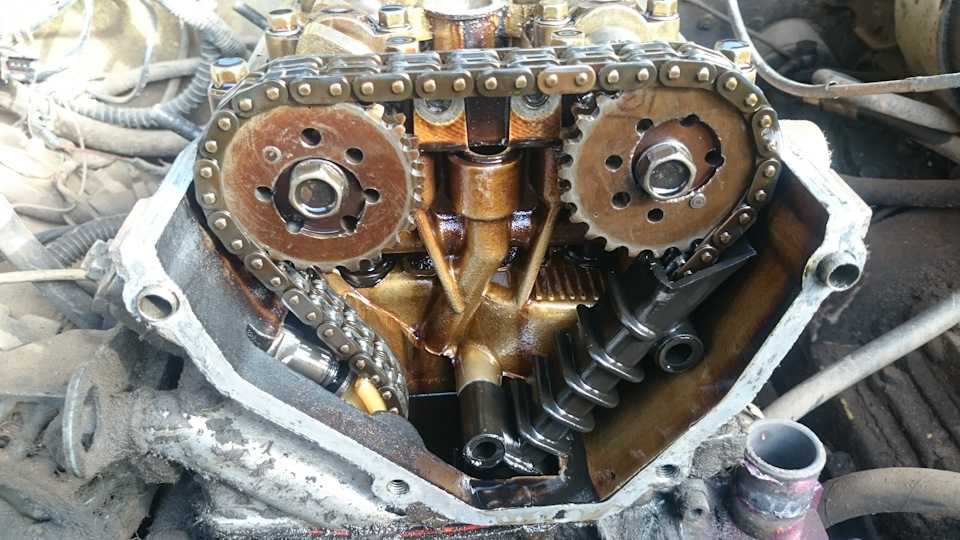

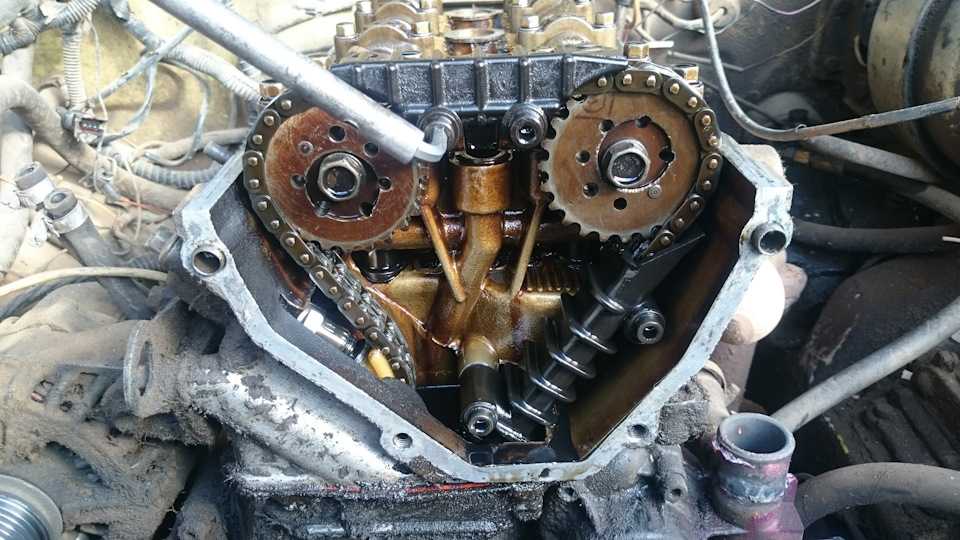

Итак, продолжаем разборку мотора. Снимаем переднюю крышку гбц, затем откручиваем болты крепления успокоителей

и снимаем только верхний, нижний пока оставляем на месте

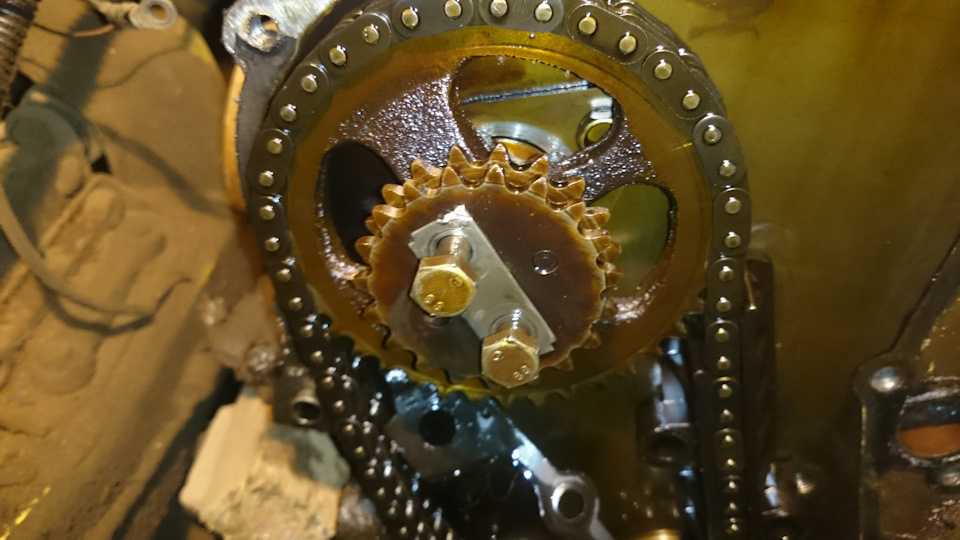

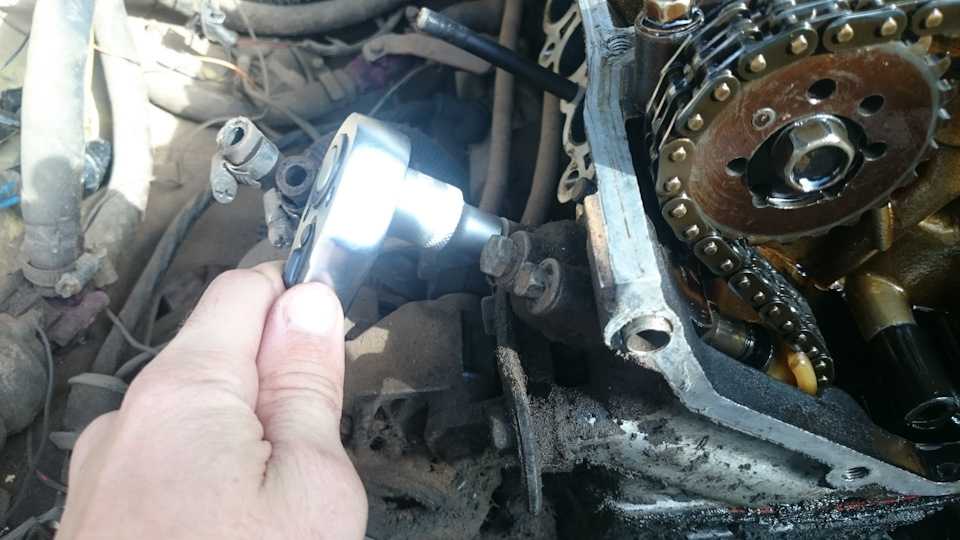

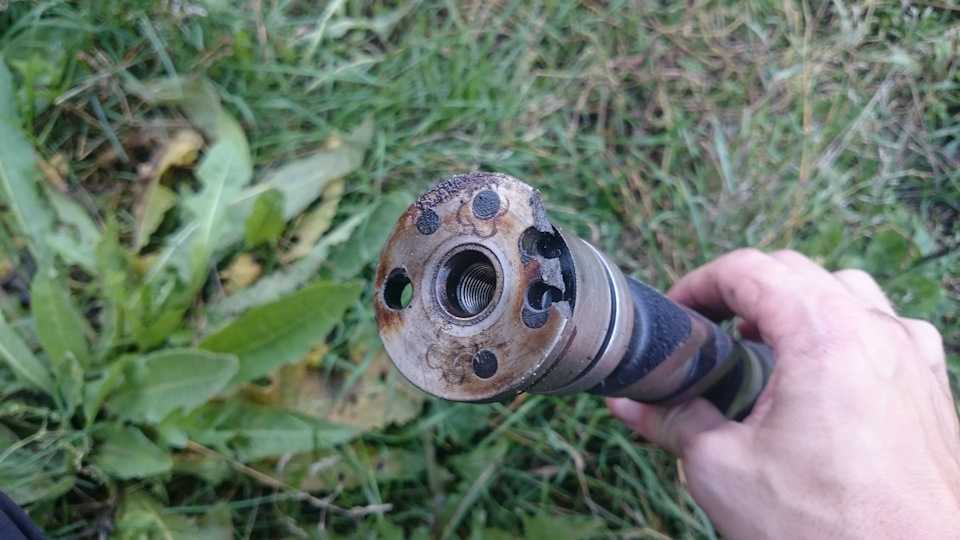

и вытаскиваем сам гидронатяжитель.Затем отворачиваем шестерни распредвала и не сильными ударами молотка сбиваем их, обратите внимание, штифт в это время должен находиться вверху,

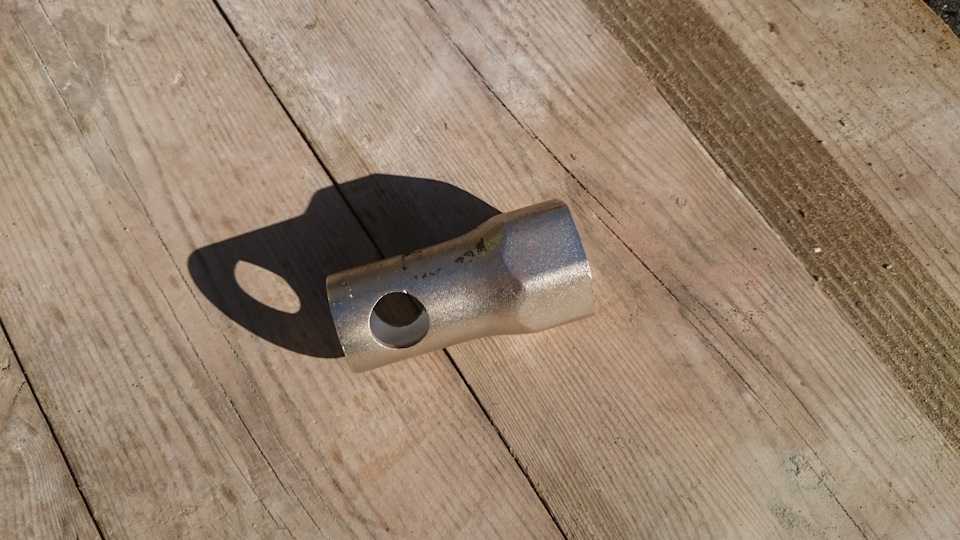

а иначе вы просто сломаете посадочное место шестерни.

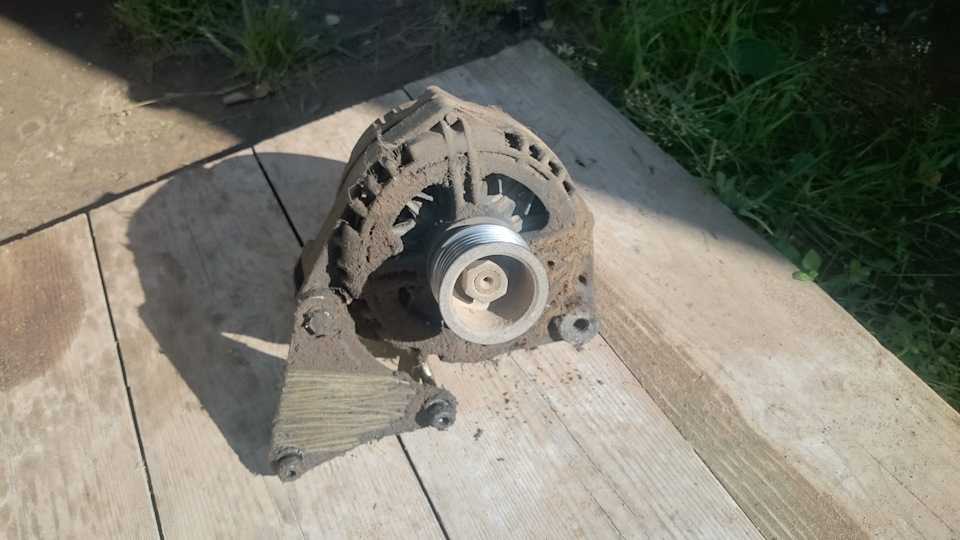

нижний болт откручивать не обязательно, так как кронштейн все равно нужно снимать

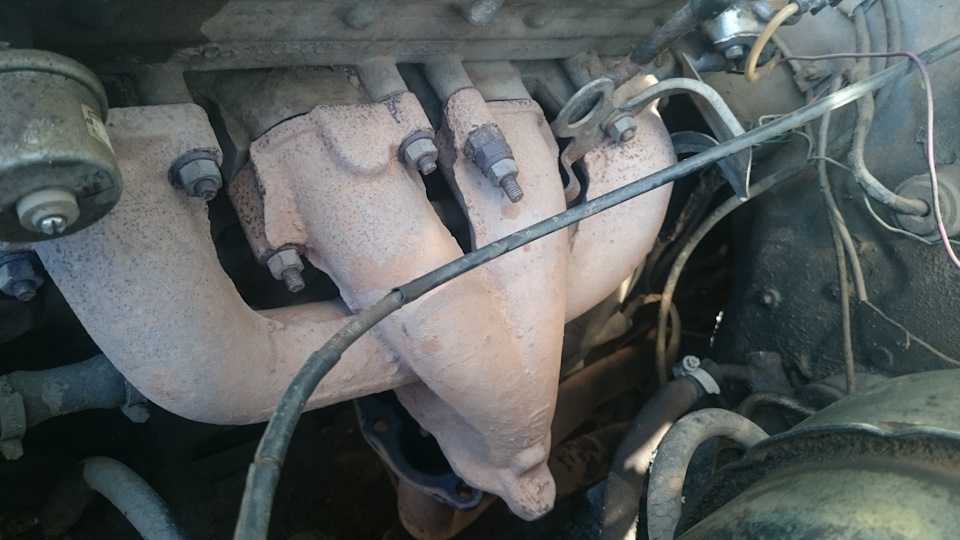

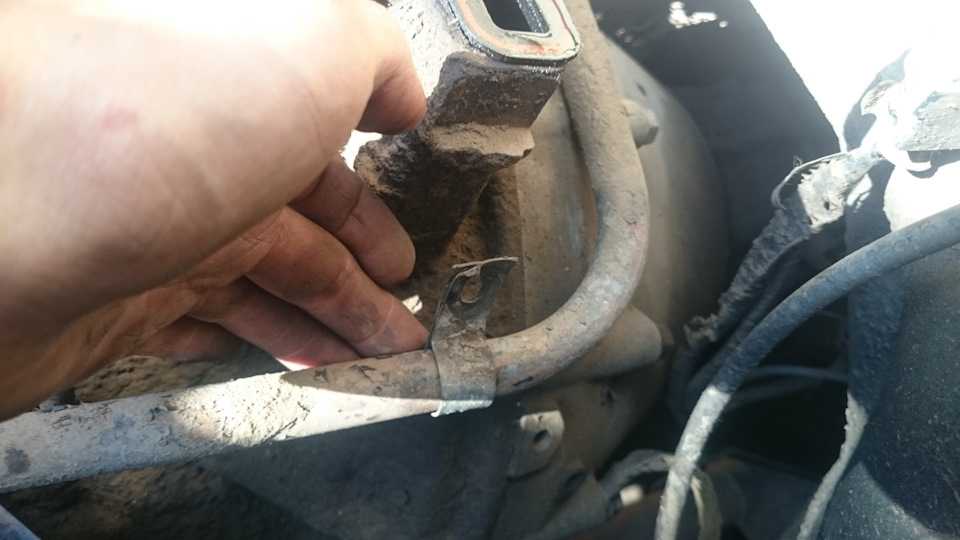

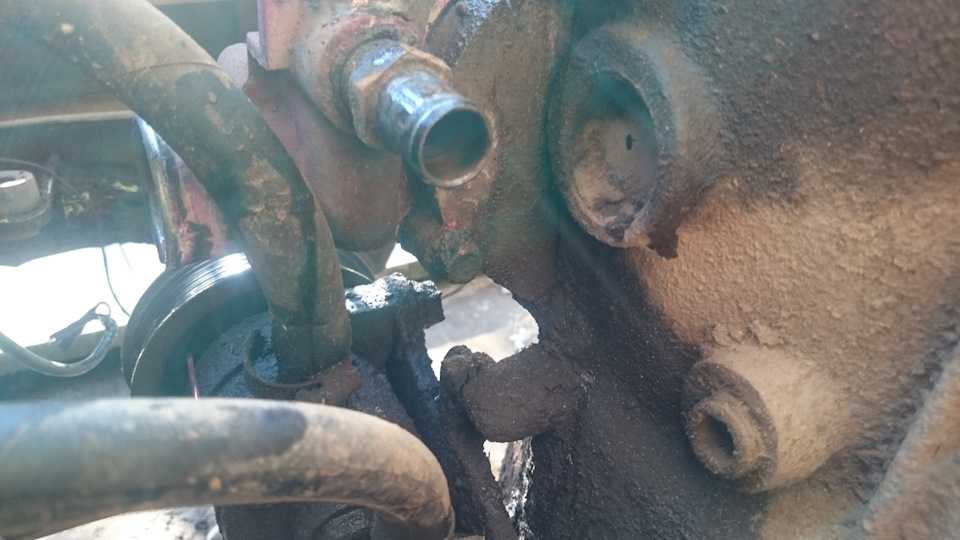

Дальше, откручиваем выпускной коллектор открутив 8 гаек, обратите внимание на шпильки, если они длинные, то снять его не получится, или возникнут проблемы при установке, в таком случае лучше открутить приёмную трубу, как это пришлось делать мне,

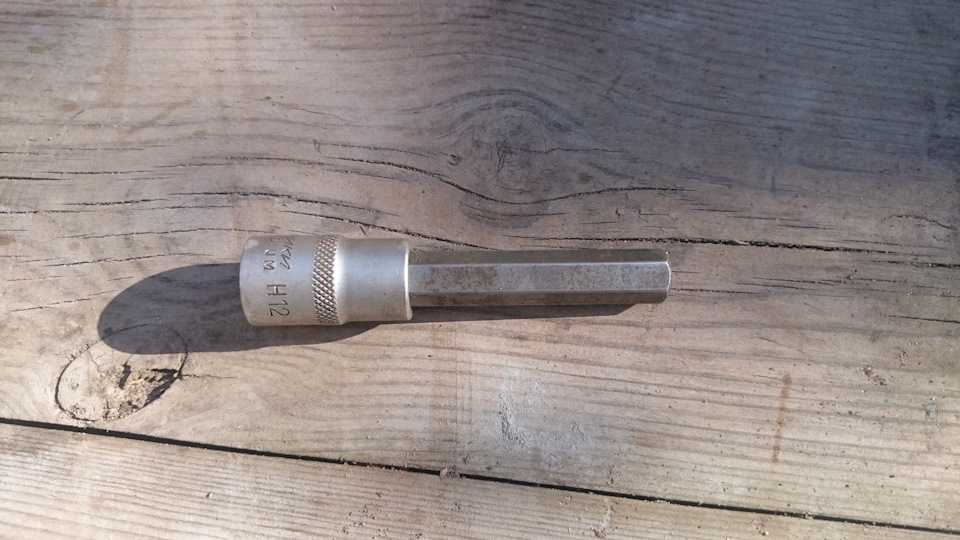

, а уже на снятой гбц поменять шпильки на менее длинные.Выкручиваем 10 болтов крепления гбц

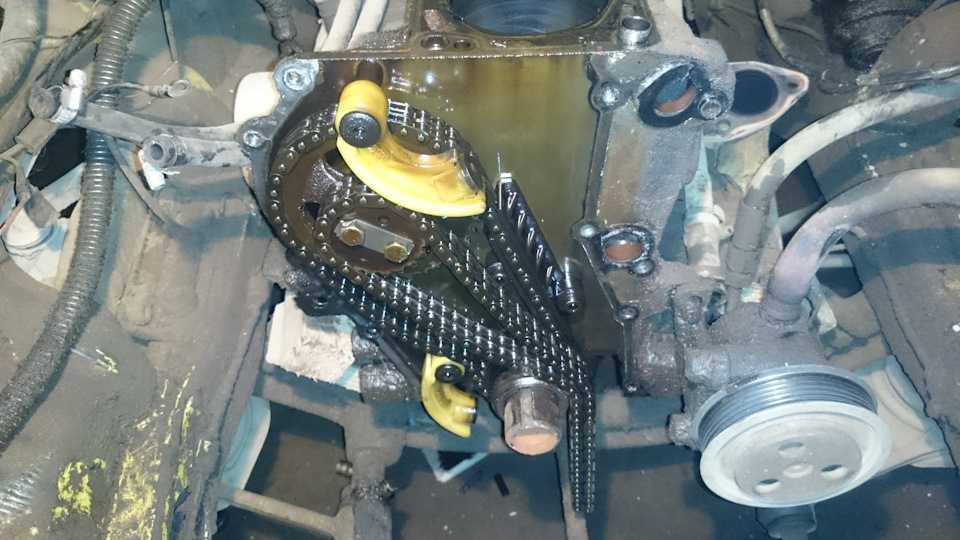

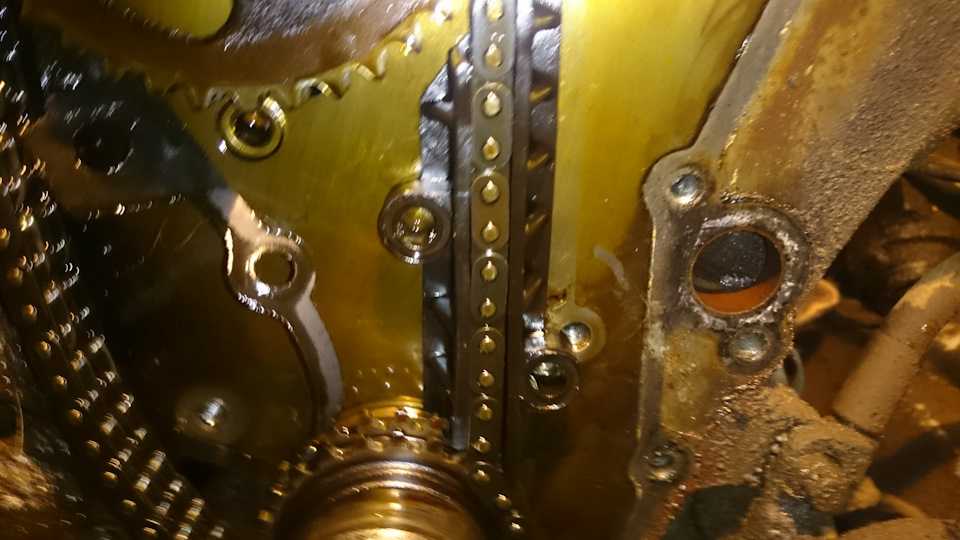

затем откручиваем нижний успокоитель

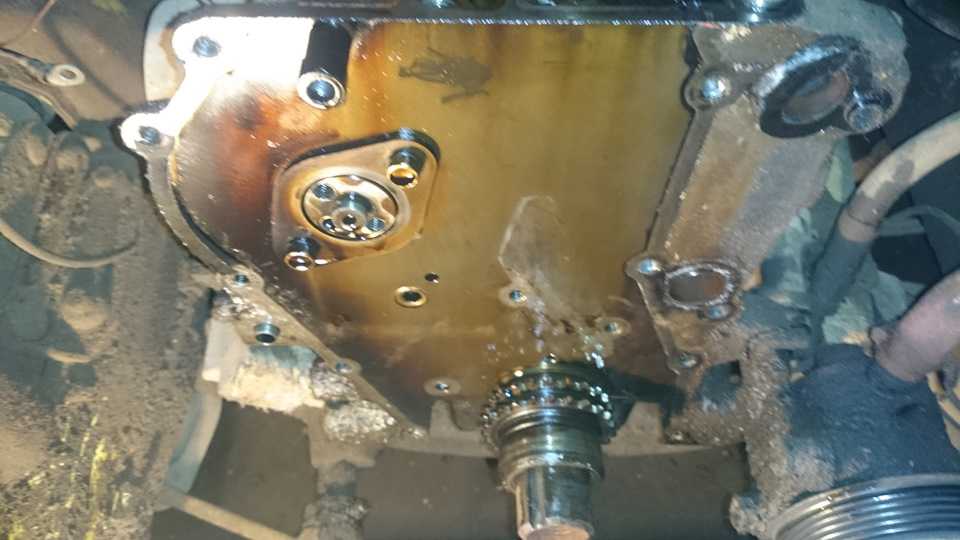

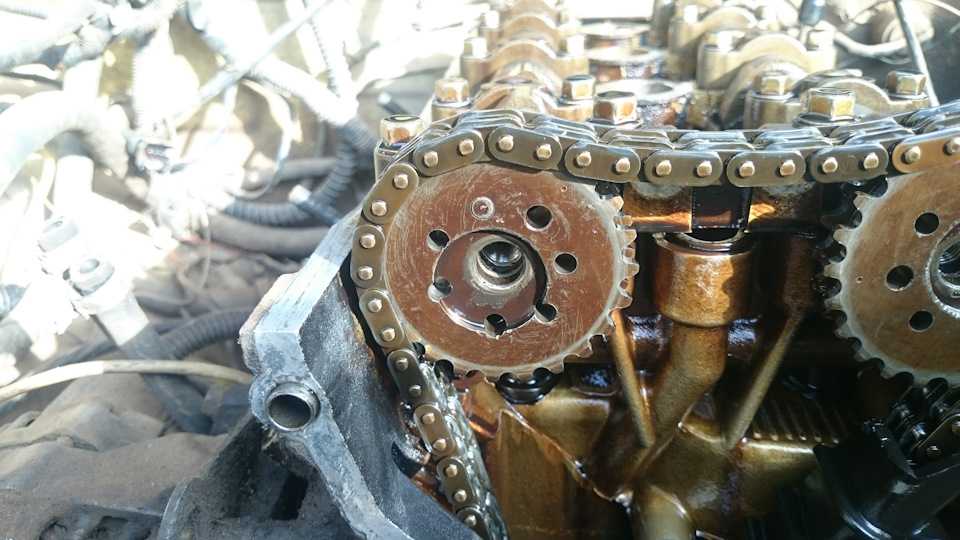

и снимаем цепь вместе с шестернями и успокоителем.

Об устройстве газораспределительных механизмов

В простом случае компенсатор – это продолжение пятки клапана. Точнее, гидрокомпенсатор одет на клапан и передаёт усилие, получаемое от кулачка. Наглядно эта схема представлена на рисунке:

Здесь компенсатор соприкасается с кулачком

То, что рассмотрено – это один из вариантов. Но есть и другой, когда кулачок давит на коромысло. Само коромысло выталкивают вверх два разных элемента. С одной стороны это будет клапан, с другой – гидрокомпенсатор. Первый из них движется, второй остаётся на одном уровне:

Компенсатор давит на коромысло снизу

Если компенсатор будет неисправен, между кулачком и коромыслом появится зазор.

Раньше в конструкции ГРМ использовался один распредвал (SOHC), и усилие к пяткам клапанов передавалось через рычаг. Для того, чтобы устранить зазор, рычаг снабжали регулировочным винтом 5. Он фиксировался контрагайкой 6:

Как разобрать гидрокомпенсатор змз 406

Перед монтажом каждого нового толкателя опустите его в емкость с моторным маслом и нажмите несколько раз на гидрокомпенсатор. Компенсатор, заполнившись маслом, перестанет пружинить – станет «твердым». Собираем двигатель в обратной последовательности, смазав моторным маслом «постели» в головке и крышках, опорные шейки распределительных валов. Распредвал выпускных клапанов – с пластиной для датчика фаз – устанавливаем штифтом звездочки вправо (на виде спереди), а впускных – штифтом вверх. Так они находятся в устойчивом положении. Каждую крышку устанавливаем на свое место согласно порядковому номеру, выбитому на ней. Отсчет начинается с впускных клапанов, от передней крышки. Номер должен быть обращен к наружной стороне головки. Момент затяжки винтов крепления крышек 1,9-2,3 Н·м. Звездочки монтируем вместе с цепью, начиная с выпускного распредвала. Обязательно убедитесь, что при натянутой правой ветви цепи (глядя спереди) метка на звездочке находится напротив верхней кромки головки блока. Гидронатяжитель устанавливаем в «заряженном» состоянии, смазав канал в головке блока.

Удерживая корпус натяжителя ключом «на 19», выворачиваем клапан.

Эта операция требует осторожности. Более надежный прием – свести губки тисков, оставив между ними зазор 19 мм

Установив корпус в тиски как в зев ключа, большой отверткой отворачиваем клапан.

ВНИМАНИЕ! Не зажимайте тисками корпус натяжителя

Вынимаем из корпуса пружину… … и плунжер.

Промываем все детали в бензине или керосине, обдуваем сжатым воздухом и смазываем моторным маслом. Из стального листа толщиной 0,8–1,0 мм делаем оправку: вырезаем полосу (ширина около 10–15 мм, а длина 20–25 мм); круглогубцами сгибаем из нее кольцо по диаметру плунжера.

Плунжер устанавливаем в корпус. Убедитесь, что запорное кольцо вошло в канавку корпуса. При необходимости заправьте его тонкой отверткой или шилом.
Устанавливаем самодельную оправку в корпус натяжителя, поджав ею стопорное кольцо. В плунжер вставляем пружину и, преодолевая ее сопротивление, заворачиваем клапан в корпус гидронатяжителя. Затягиваем клапан отверткой.
У правильно «заряженного» натяжителя плунжер должен полностью войти в корпус. Отверткой затягиваем клапан, установив корпус в тиски или удерживая ключом.

ВНИМАНИЕ. Не нажимайте на выступающий кончик плунжера, а установив натяжитель в канал головки блока – на сам корпус

Смонтировав гидронатяжитель на двигатель, необходимо привести его в рабочее состояние – «разрядить».

Ключом «на 12» отворачиваем пробку в крышке гидронатяжителя. Поворачиваем распредвал впускных клапанов, чтобы цепь не провисала между звездочками, и отверткой через отверстие в крышке нажимаем на натяжитель. Разрядившись, он вытолкнет отвертку.

Устанавливаем пробку на место. Проверяем совпадение меток на звездочках с верхними кромками головки блока. Дальнейшую сборку и монтаж проводим в последовательности, обратной разборке. Порванные прокладки меняем.

Роман СОЛДАТОВ, Михаил КОВРИГИН, Технический

Можно прокачивать двумя способами. Один предполагает прокачку с использованием работающего двигателя. Второй осуществляется в ручном режиме. Масло заливается принудительно.

Первый вариант нужен, если вновь установленные гидрокомпенсаторы стучат при запуске автомобиля или, если автомобиль долгое время находился без движения, и часть масла могла вытечь из ГК.

Как поменять компенсаторы на 406 двигателе

На ремонт приехал автомобиль Газель, с жалобами на застучавшие гидрокомпенсаторы, произведём их замену, покажем как это правильно сделать, чтобы вы смогли повторить всё своими руками. Также в машине горит датчик давления масла на холостых оборотах, заодно разберём и эту проблему.

Снимаем клапанную крышку, переднею крышку головки. Теперь нам нужно провернуть мотор, чтобы поставить совместить метки на коленвалу и штифты стояли вровень с «головой». Затем снимаем верхний успокоитель цепи, откручиваем все распредвала и снимаем их. В ролике это всё подробно показывается.

Определяем какой компенсатор стучит, для этого на каждый гидрокомпенсатор нажимаем пальцем, сразу скажу что этот способ не самый надёжный, зато быстрый и простой. Если он под давлением пальцев прогибается, значит неисправен, наш тест выявил три таких.

Сразу скажу, что менять лучше все, так как из личного опыта, если вышли из строя 3, то другим живым осталось работать недолго. Старые гидрокомпенсаторы достаём с помощью неодимового магнита и с помощью него же ставим сразу новый компенсатор.

Видео замена гидрокомпенсаторов в Газель ЗМЗ 406:

Видео очень подробное, сделано от начало и до конца, весь процесс выполняется по шагам, чтобы вы делая эту работу своими руками у себя в гараже не могли ошибиться. Снято с удобного ракурса, когда можно рассмотреть даже мельчайшие детали.

Гидротолкатели двигателя Газель 405 представлены в виде металлических цилиндров, которые располагаются между клапанами и кулачковым валом. Гидрокомпенсаторы (гидротолкатели) совмещают выполнение двух функций: устраняют зазоры в приводе и передают усилия от вала к клапанам. Работа этих важных деталей основывается на принципе несжимаемости масла, которое заполняет внутреннюю полость компенсатора при работе двигателя, тем самым передвигая плунжер гидрокомпенсатора при появлении зазора. Благодаря такой функциональности гидротолкателей обеспечивается контакт рычага клапанного привода с кулачком распредвала без зазора, что, в свою очередь, обеспечивает постоянную работу узла без надобности проведения дополнительных регулировок. В нашей статье мы рассмотрим причины, по которым у автомашины Газель 405 (двигатель инжектор) стучат гидрокомпенсаторы.

Устранение стука

Иногда автовладельцы предпринимают попытки самостоятельно решить проблему стучащих гидрокомпенсаторов. Ничего против не имею, поскольку промыть или отремонтировать элемент своими руками вполне реально.

Приготовьтесь, что на работу уйдет много времени и сил. Без опыта ремонта машин лезть туда не стоит. Полагаться полностью на промывку не стоит, поскольку она не всегда позволяет восстановить нормальную работу компенсатора. Это обусловлено тем, что причинами стука может выступать масло или неисправности в других системах двигателя.

Не забываем про ситуации, когда на холодную стук слышно, а на горячую он пропадает. Тут точно причина не в низкой температуре масла. Подобное явление частое. Потому автовладельцы часто игнорируют эту симптоматику, поскольку стук вскоре пропадает.

При постукивании одного гидрокомпенсатора можно попробовать такой метод ремонта:

Если после этого стук не исчез, без полноценной профессиональной диагностики не обойтись. Подобная методика ремонта актуальна для ВАЗов и Приоры, например.

Когда не разогретый движок стучит, страшного тут ничего нет. Вероятнее всего, смазочное вещество пока еще густое и не успело прогреться. То есть стуки на холодную допустимы и с ними можно спокойно ездить дальше. Если же звук не пропадает после прогрева, тогда оставьте авто в покое до устранения неисправностей.

Процедура замены

Если вы решили поставить новые компенсаторы, бояться браться за работу не стоит. Процедура не самая сложная и типичная практически для всех двигателей. То есть представленная инструкция поможет вам вне зависимости от того, какой у вас автомобиль.

Но все же иметь под рукой официальное руководство по ремонту и эксплуатации стоит. А то потом скажете, что я во всем виноват.

Обратите внимание на то, что при замене деталей на некоторых машинах нужно дополнительно менять прокладки крышки. В остальном принцип замены идентичен

Действуйте согласно плану и не отходите от последовательности этапов:

Вот и все. На этом работу по замене гидрокомпенсаторов можно считать завершенной.

Чтобы избегать подобных процедур в будущем, внимательно относитесь к вопросу выбора масла. Именно из-за него чаще всего стучат гидрокомпенсаторы. Если же проблема не в нем и даже после замены масла звук не пропал, тогда советую дополнительно проконсультироваться со специалистами и провести диагностику на СТО.

Источник

Почему возникает стук гидрокомпенсаторов ГРМ на холодную: вероятные причины

Конструкция и принцип работы гидравлического компенсатора зазора

Понять природу стука гидрокомпенсаторов в двигателе на горячую или на холодную невозможно без знания основ функционирования механизма. Эта деталь позволяет за счет давления масла выбирать свободный зазор при любой температуре двигателя.

Рабочие моменты проще разобрать на конструкции обычного гидротолкателя. Он включает примитивные конструктивные элементы:

  1. Плунжер, один торец которого неплотно контактирует с внутренней поверхностью толкателя, другой – содержит шариковый клапан.
  2. Цилиндр, по стенке которого двигается плунжер.
  3. Отверстие для забора масла из канала маслосистемы ГБЦ.


Маслоэмульсия поступает через канал головки блока цилиндров и проточку в толкателе во внутреннюю полость плунжера. Под воздействием давления жидкости шарик преодолевает сопротивление пружины и открывает путь маслосоставу в замкнутую полость цилиндра. Эмульсия быстро заполняет пространство и начинает двигать плунжер с толкателем вверх. В момент достижения плотного прилегания гидротолкателя к кулачку, полость цилиндра заполняется до отказа и жидкость двигает шарик вверх, закрывая таким образом шариковый клапан.

Из-за чего стучат гидрокомпенсаторы на холодную

Гидравлический компенсатор будет бесшумно выполнять свою функцию, если обеспечены должные уровень, качество и давление смазки. В ином случае будут стуки. Время их проявления свидетельствует о неисправностях различного происхождения.

К сведению. Довольно часто стучат «гидрики» у неопытных владельцев, не осведомленных, как часто менять масло в двигателе автомашины.

Как проверить гидрокомпенсаторы

Общепринятые методы проверки работоспособности включают приложение усилия на колпачок каждого гидрокомпенсатора. Выступающая часть кулачка должна быть направлена в противоположную от толкателя сторону. Предварительно проверяется зазор между ними, если он присутствует, это уже говорит о необходимости чистки или замены детали.

Для продавливания исправного гидрокомпенсатора потребуется приложить значительное усилие. Для этого можно воспользоваться выколоткой, сделанной из мягкого металла или дерева, чтобы не повредить поверхность. Прикладываемое для продавливания усилие должно быть примерно одинаковым для всех диагностируемых деталей, также как и скорость их перемещения относительно вертикали. Явно «слабые» подлежат замене. Это один из способов, как правильно проверить гидрокомпенсаторы на работоспособность, но при отсутствии опыта лучше доверить процедуру специалистам.

Отечественные машины прельщают автовладельцев простотой ремонта. Большинство сервисных и ремонтных работ можно провести самостоятельно, не обращаясь на СТО и весомо экономя семейный бюджет. Но перед тем как перейти непосредственно к ремонту, нужно правильно диагностировать причину неисправности.

На примере автомобиля Шевроле-Нива мы расскажем, как узнать, какой гидрокомпенсатор стучит в ГРМ мотора.

Замена гидрокомпенсаторов змз 406 своими руками видео

Итак, продолжаем разборку мотора. Снимаем переднюю крышку гбц, затем откручиваем болты крепления успокоителей

и снимаем только верхний, нижний пока оставляем на месте

и вытаскиваем сам гидронатяжитель.Затем отворачиваем шестерни распредвала и не сильными ударами молотка сбиваем их, обратите внимание, штифт в это время должен находиться вверху,

а иначе вы просто сломаете посадочное место шестерни.

нижний болт откручивать не обязательно, так как кронштейн все равно нужно снимать

Дальше, откручиваем выпускной коллектор открутив 8 гаек, обратите внимание на шпильки, если они длинные, то снять его не получится, или возникнут проблемы при установке, в таком случае лучше открутить приёмную трубу, как это пришлось делать мне,

, а уже на снятой гбц поменять шпильки на менее длинные.Выкручиваем 10 болтов крепления гбц

затем откручиваем нижний успокоитель

и снимаем цепь вместе с шестернями и успокоителем.

Об устройстве газораспределительных механизмов

В простом случае компенсатор – это продолжение пятки клапана. Точнее, гидрокомпенсатор одет на клапан и передаёт усилие, получаемое от кулачка. Наглядно эта схема представлена на рисунке:

Здесь компенсатор соприкасается с кулачком

То, что рассмотрено – это один из вариантов. Но есть и другой, когда кулачок давит на коромысло. Само коромысло выталкивают вверх два разных элемента. С одной стороны это будет клапан, с другой – гидрокомпенсатор. Первый из них движется, второй остаётся на одном уровне:

Компенсатор давит на коромысло снизу

Если компенсатор будет неисправен, между кулачком и коромыслом появится зазор.

Раньше в конструкции ГРМ использовался один распредвал (SOHC), и усилие к пяткам клапанов передавалось через рычаг. Для того, чтобы устранить зазор, рычаг снабжали регулировочным винтом 5. Он фиксировался контрагайкой 6:

Схема ГРМ с рычажными коромыслами

Рассмотренный выше механизм можно снабдить гидрокомпенсаторами. Их устройство показано на рисунке «б»:

Схемы «а» и «в» соответствуют первому и второму случаю. Вопросов здесь возникнуть не должно.

Заметим, что в конструкции двигателей 4A-FE и 5A-FE (Toyota) гидрокомпенсаторы не используются. Они есть в моторах следующих серий: 2S, 1NR, ZR, TR, 5M.

Малый класс вязкости, либо выработавшее ресурс моторное масло

Слишком жидкое моторное масло не способно поддерживать нужную степень давления на рабочий поршень гидрокомпенсатора, даже если оно свежее и чистое. Также любое масло для двигателя внутреннего сгорания имеет определенный ресурс. Компоненты и присадки в его составе, обеспечивающие нужную вязкость для эффективного смазывания трущихся поверхностей, под действием постоянных нагрузок и высоких температур со временем вырабатываются. Масло разжижается, а также загрязняется. Продукты загрязнения создают дополнительные помехи свободному перемещению движущихся деталей механизма.

Устранение неисправностей

Иногда устранить такую неисправность можно своими руками в гараже. Можно попробовать промыть гидрокомпенсаторы и обязательно прочистить масляные каналы. Но сперва просто проверти уровень масла в моторе, если необходимо, доведите его до положенного уровня. Чтобы избавится от воздуха в гидрокомпенсаторе, заведите двигатель и не менее десяти раз медленно его разгоните.

Если стук по-прежнему присутствует, проверти само состояние компенсаторов. Вы можете обнаружить следующие повреждения:

  • Коррозия на поверхности плунжера;
  • Износ корпуса гидрокомпенсатора;
  • Тугой ход толкателя.

Конечно, такие работы лучше делать на СТО, причин здесь может быть множество, а без специального инструмента и навыков, к сожалению не обойтись.

«Лайф из лайф».

Поддельный гидрокомпенсатор INA.

Пример №1. Подделка. Я привожу запчасти для двигателей, исключительно из Европы, чтобы исключить вариант подделки и паленки на изначальном этапе. Гидрокомпенсаторы предпочитаю немецких производителей – INA или Kolbenschmidt. Регулярно наблюдаю разочарование и злобу конечного потребителя, когда в 7-8 случае из десяти, гидрики INA, купленные в России, оказываются грубейшей подделкой. Например: на гидриках INA есть лазерная гравировка, на палёнке название фирмы выбито точками керна или маленьким зубилом. Я не сгущаю краски и не собираюсь никого пугать, есть дама, которая зовется статистикой и она весьма упряма.

Управление расходящимися газовыми клапанами и векторизациями может осуществляться отдельно. Наконец, дополнительные системы управления двигателем могут быть включены без отклонения от объема изобретения. Общие максимальные потребности в потоке всей системы приведения в действие превышают мощность насоса. Электронное электронное управление вектором 116 также управляет потоком топлива двигателя.

Векторное управление и логика 116, дополнительно проиллюстрированные на оставшихся рисунках, позволяют управлять доступным гидравлическим потоком в соответствии с настоящим изобретением. Настоящее изобретение обеспечивает способ управления несколькими гидравлическими нагрузками насоса 102 посредством генерирования управляющих сигналов для поддержания общего потока гидравлических жидкостей и регулирования скорости изменения каждой из многочисленных гидравлических нагрузок в ответ на управляющие сигналы для оптимизации мощности насос.

Заводское качество. Пробег 700км.

Пример №2. Качество. Где завод сейчас берет запчасти для двигателей для меня загадка. Хотя вполне возможно я зря удивляюсь, слова «откат» и «маржа», сейчас знает каждый школьник и наверное это все объясняет. У меня очень много клиентов, с которыми за многие годы общения и «многие машины», отношения переросли в «приятельские». Один из таких людей — Иван Григоров. Человек «думающий» и достаточно тщательно следящий за состоянием своего автопарка. Машина УАЗ Патриот, покупка лето 2015г. Иван решил не связываться с «дилерами» и мы на пробеге в 700км полезли в двигатель, чтобы сделать тюнинг-лайт. А именно поменять ролики, ремень, свечи, гидрики и проверить правильность установки фаз грм. Статья посвящена гидрокомпенсаторам, но все таки скажу что все три ролика, «ушли на помойку». Звук который издавал один из них был слышен даже при работающем движке, а два других просто люфтили. Теперь про гидрики. Я даже не знаю, как назвать то, что мы изъяли из двигателя. За эти 700км пробега распредвал просто начал снимать стружку с плоскости «этого изделия». Производитель неизвестен, технология изготовления нарушена полностью (сталь и термообработка). На фото представлено 2 гидрика, но в таком виде были все 16.

Хотя настоящее изобретение иллюстрирует и описывает определение потока насоса с использованием расчетов расхода насоса, специалистам в данной области будет очевидно, что поток насоса может быть определен любым из множества способов, в том числе путем расчетов или измерений, без отхода от объем и концепция изобретения. Значение будет переключено на чувствительное положение, если векторизация прекращена. Выходной сигнал блока 228 затем возвращается в блок 226 в качестве входа. На этапе 226 спрос сравнивается с фактическим значением ошибки создания позиции.
