Сборка схемы управления мотором

При необходимости можно продолжить эксперимент и собрать схему для управления 3-х фазным двигателем, имеющим прямой привод на колесо.

Для этого:

Из существующего блока усилителя руля автомобиля, работающего на 3-х фазный двигатель, надо изъять блок с силовыми транзисторами.

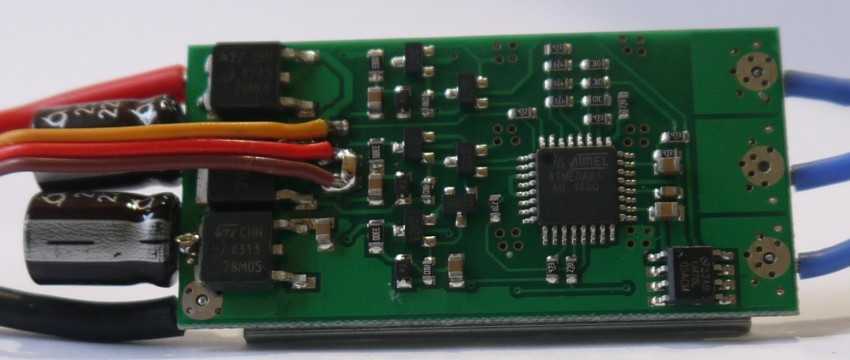

Применить его как полноценный модуль управления мотором (BLDC) уже не получится.

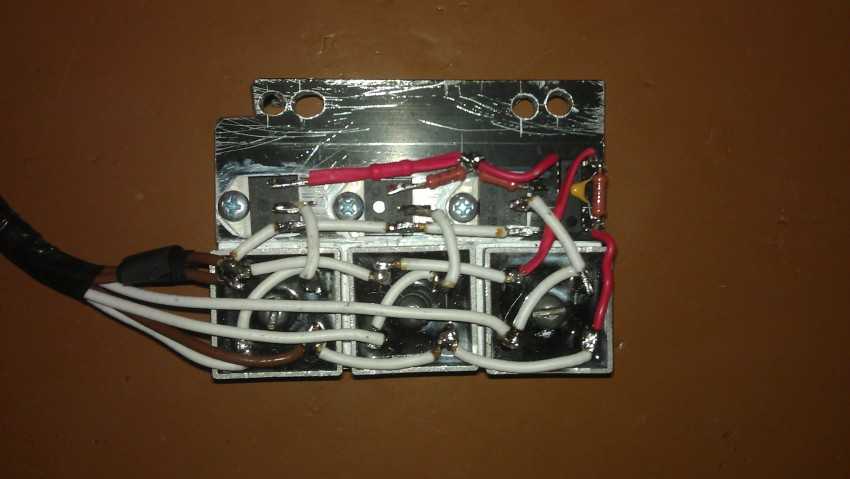

Далее подключается блок силовых транзисторов к элементу 2CAN через самодельную плату, оснащенную драйверами управления транзисторами.

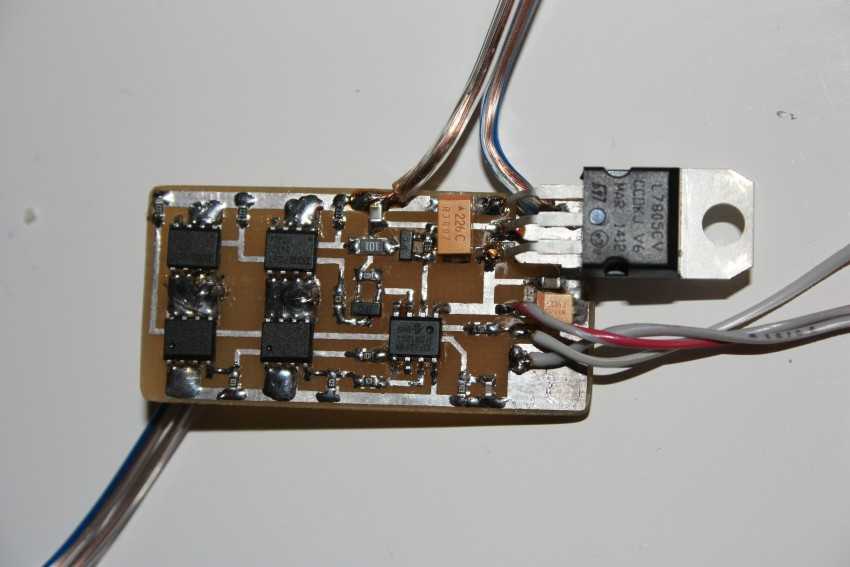

Ее можно сделать простым и быстрым способом – с помощью лазерной печати и утюга. Общая схема соединений показана на 8 рисунке.

Поскольку на плате 2CAN сделана разводка не всех выводов данного элемента и микроконтроллера, нужно добавить еще соединений при помощи навесного монтажа. В результате получается конструкция, показанная на рисунке.

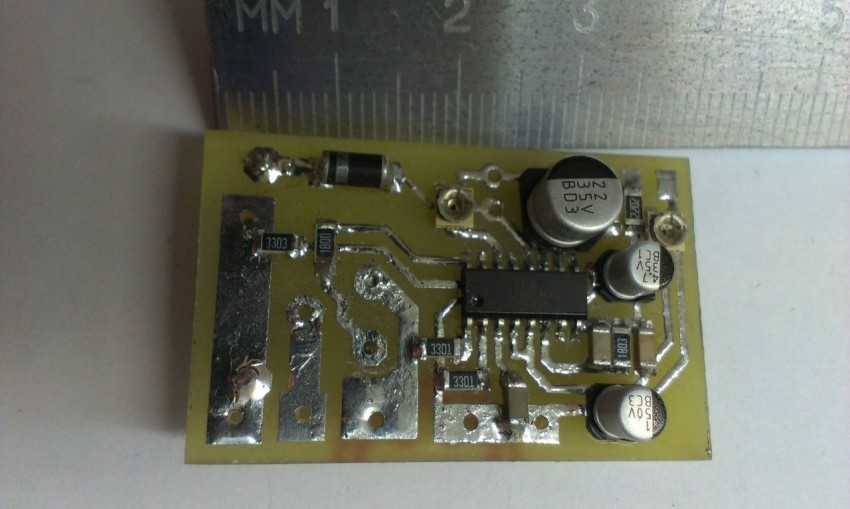

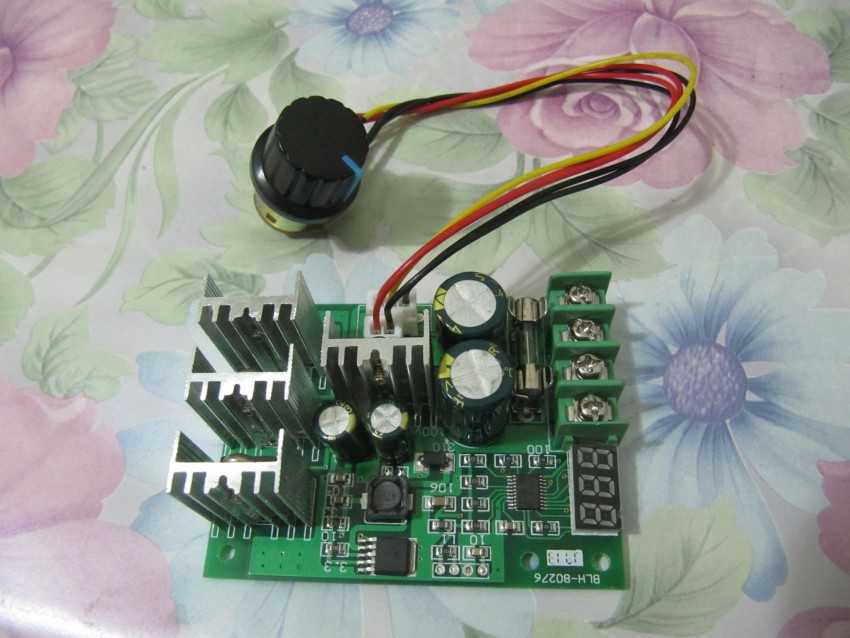

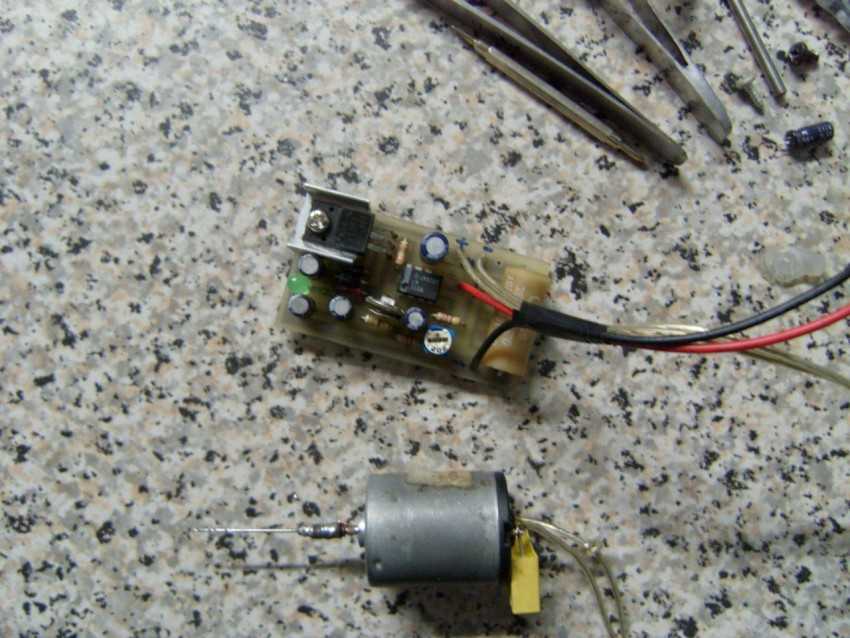

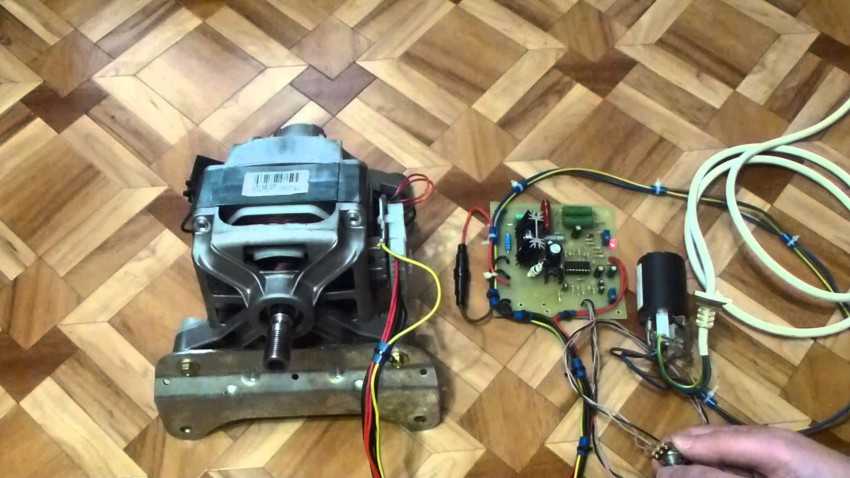

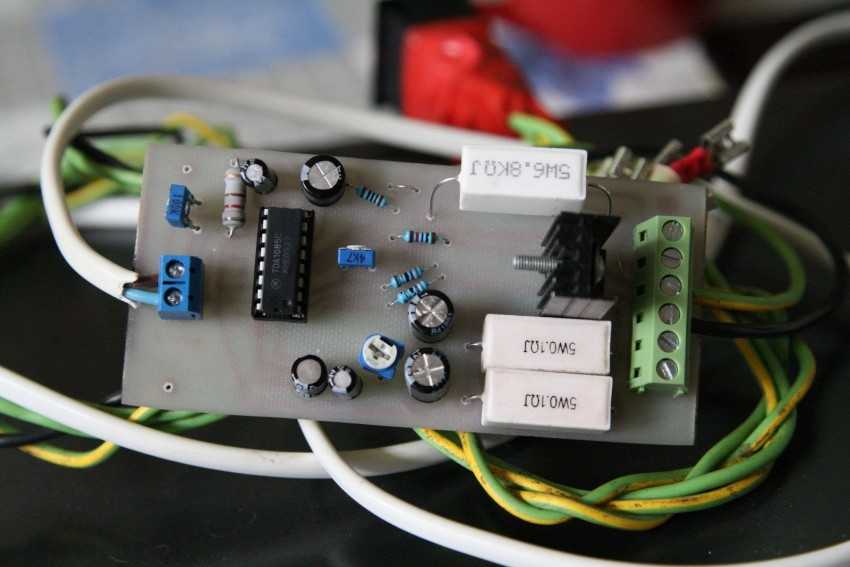

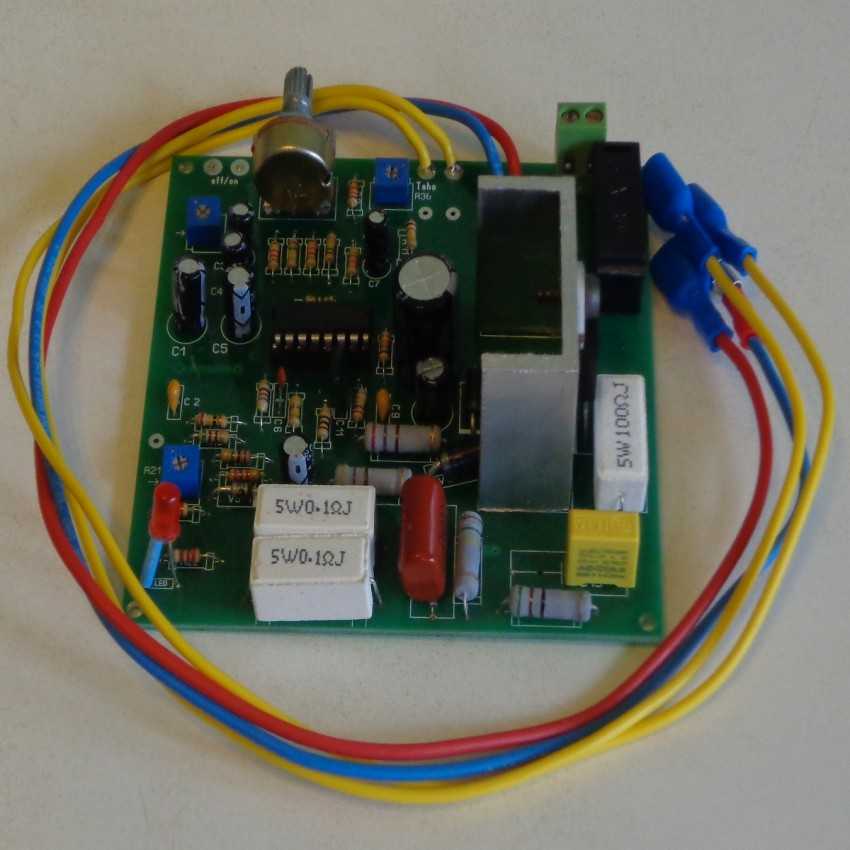

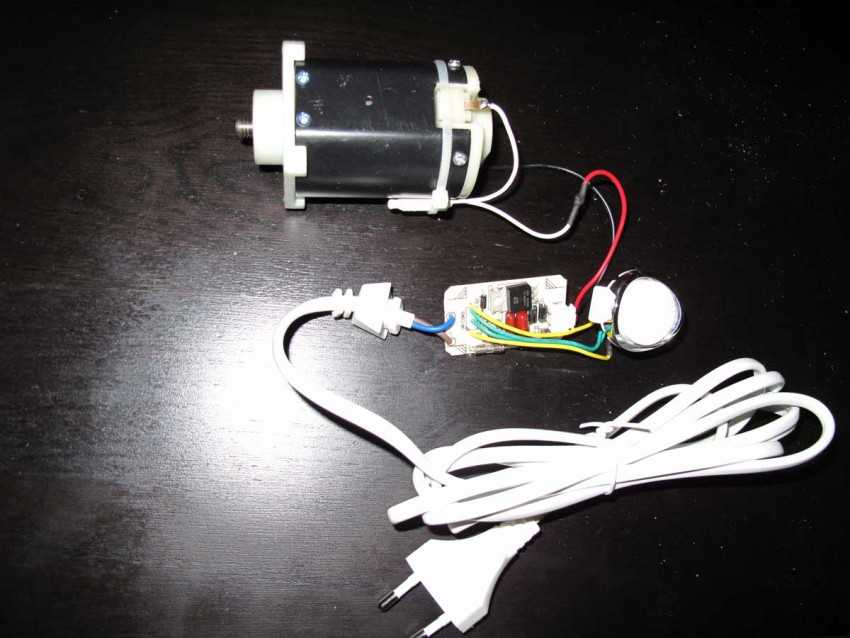

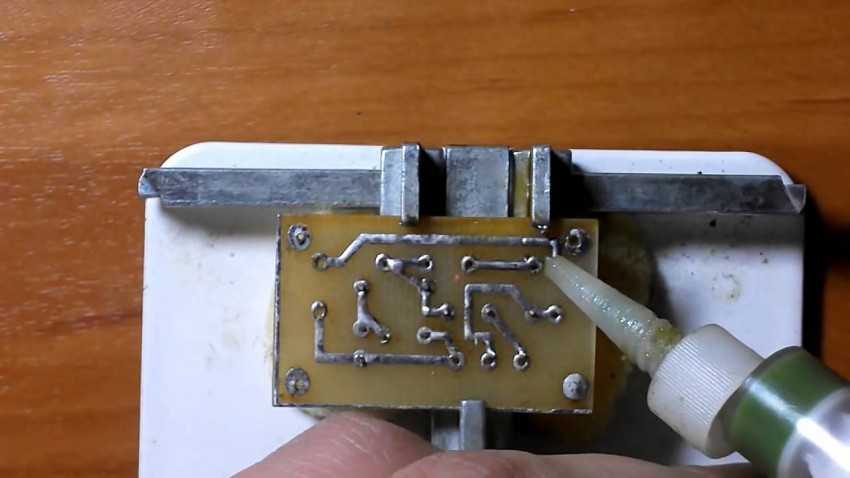

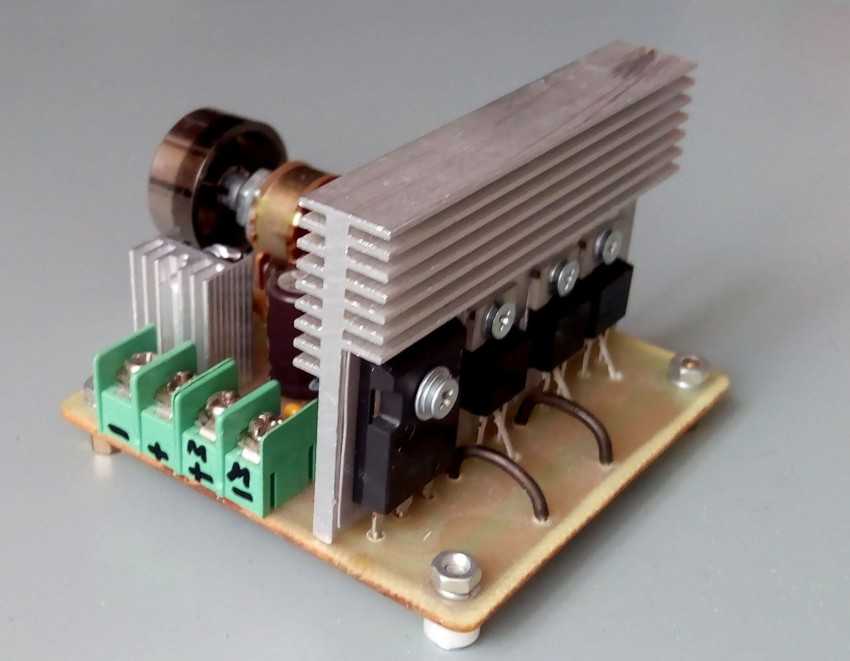

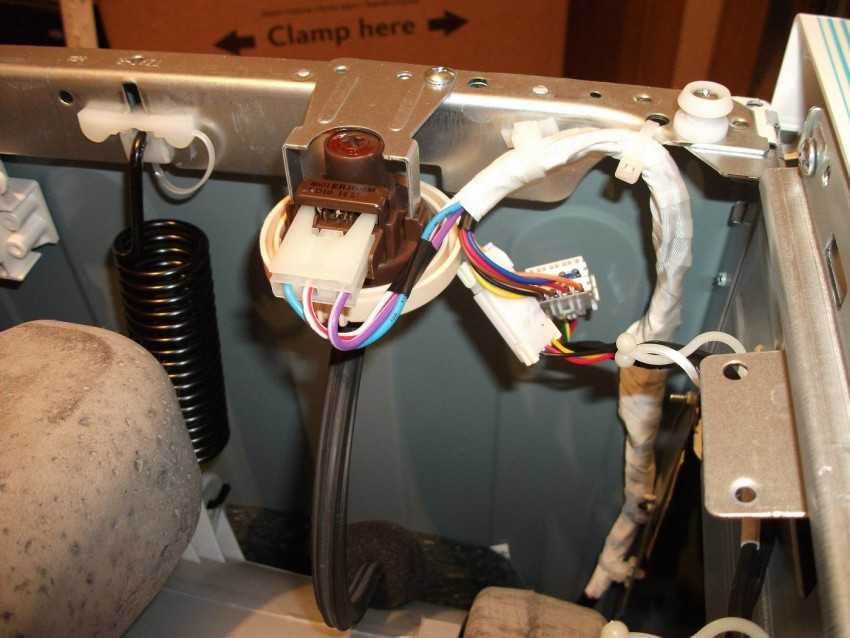

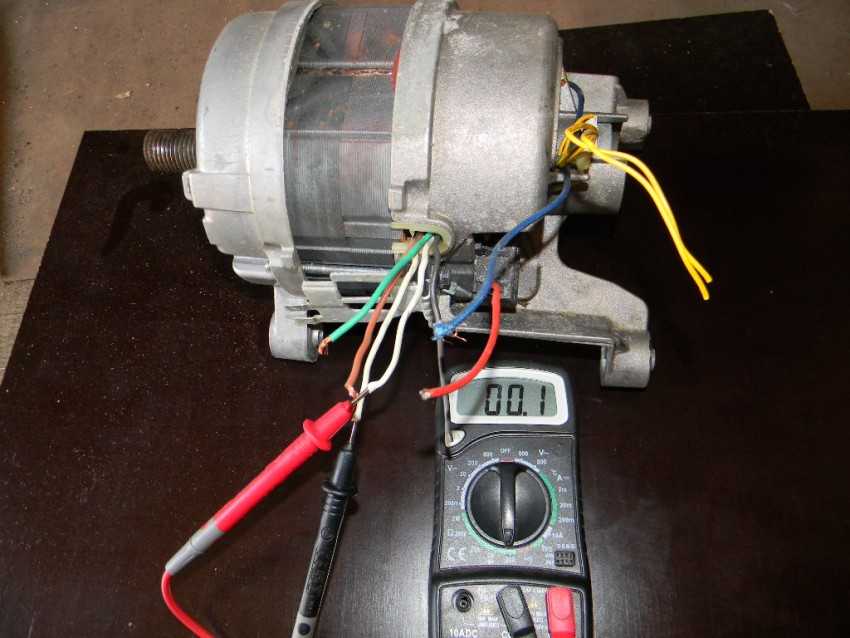

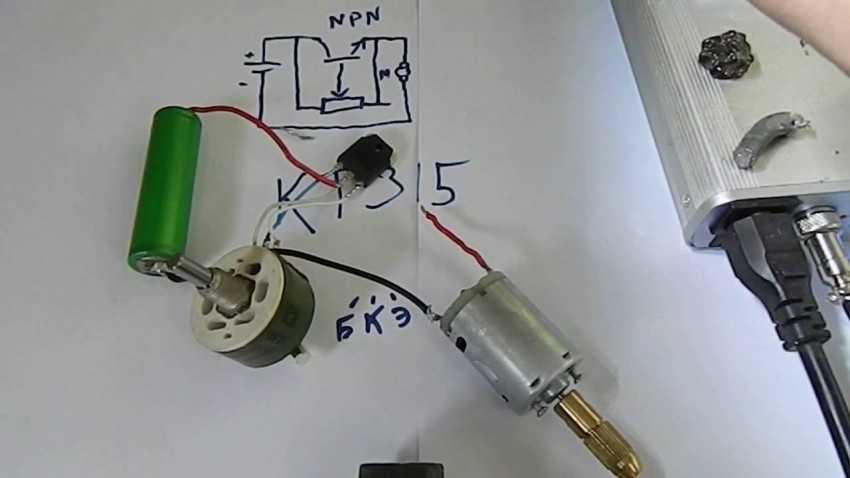

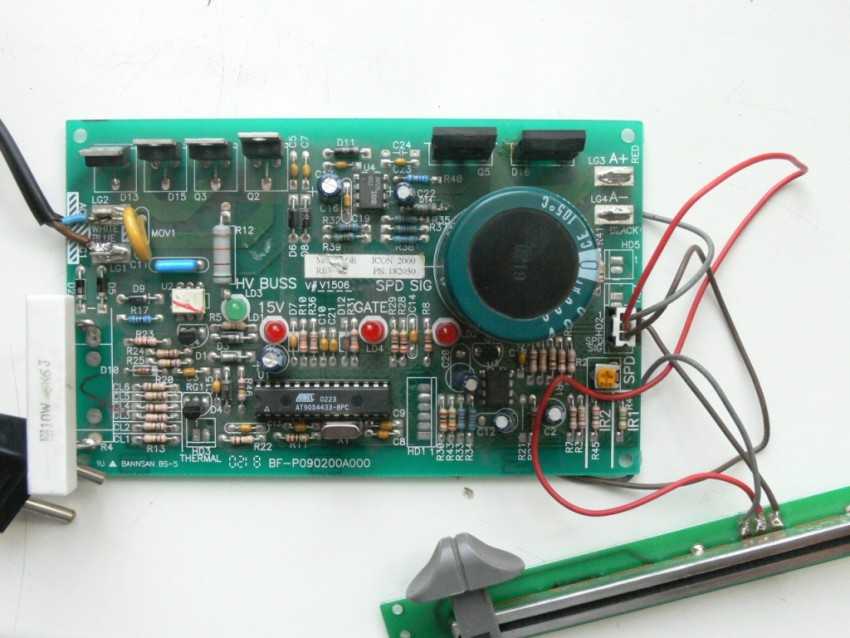

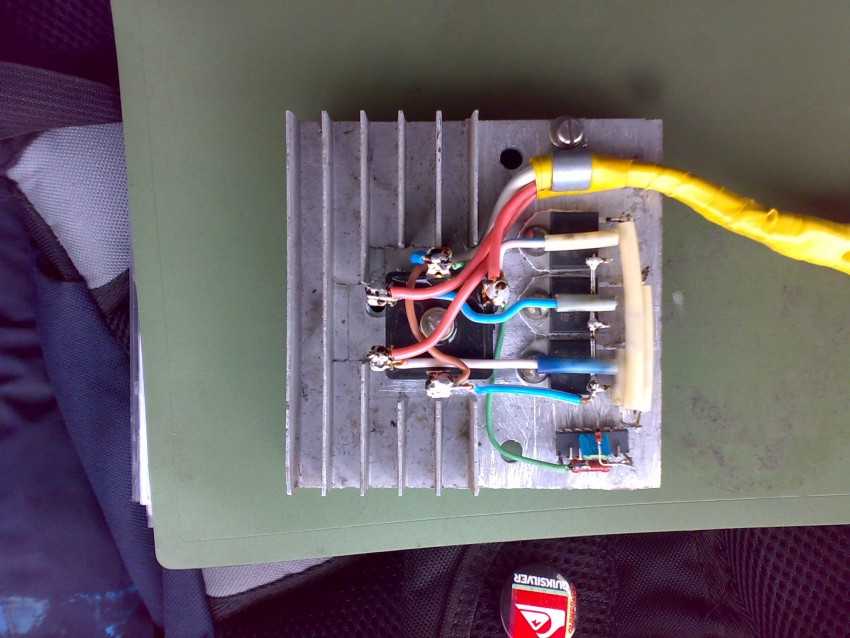

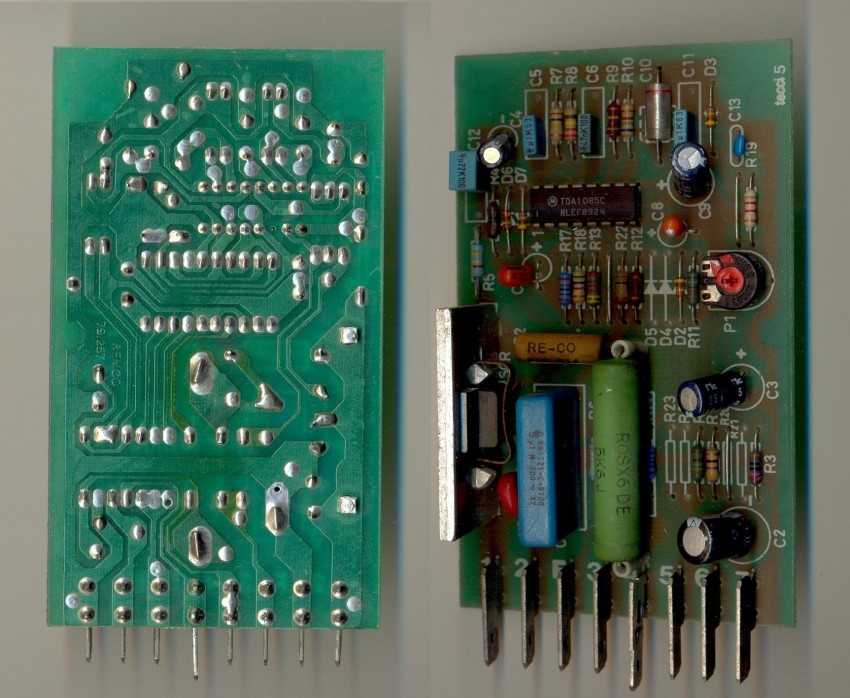

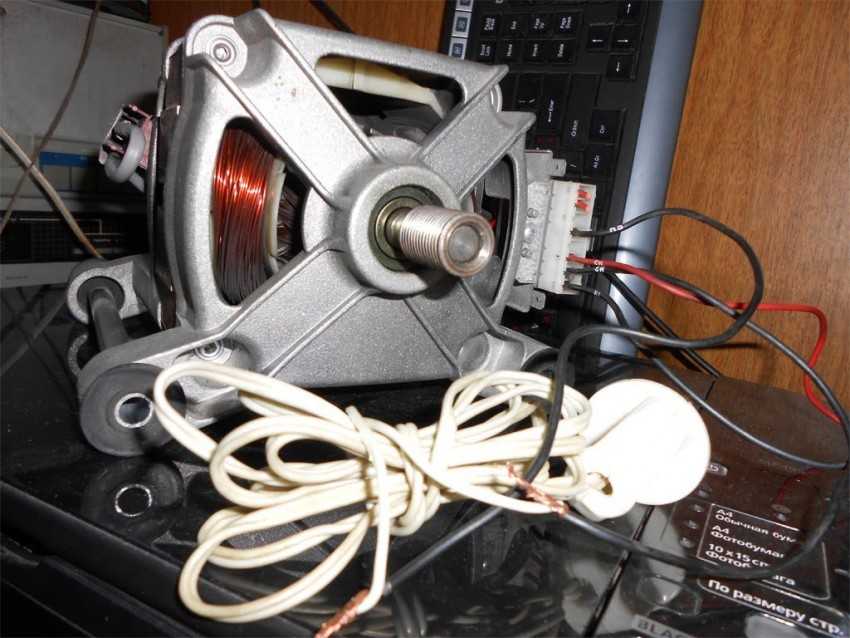

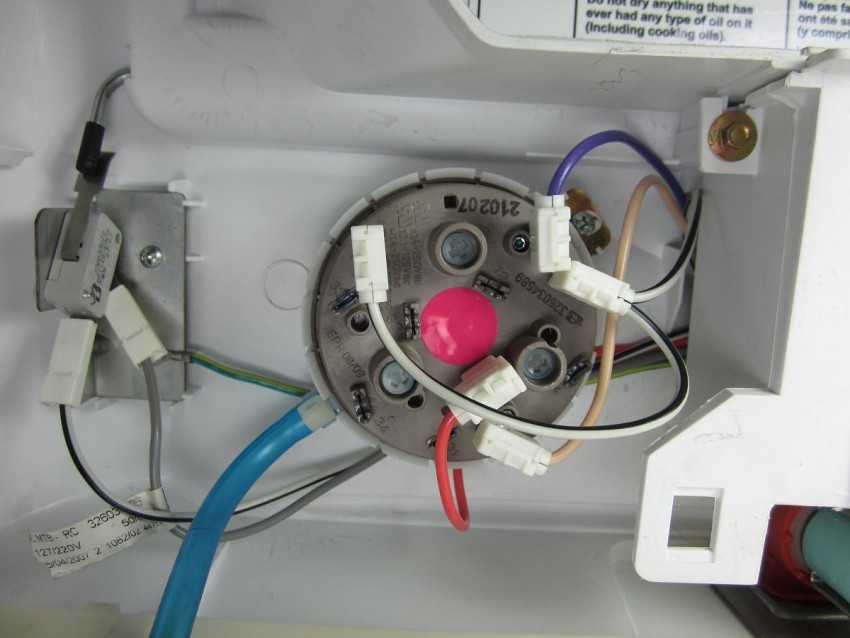

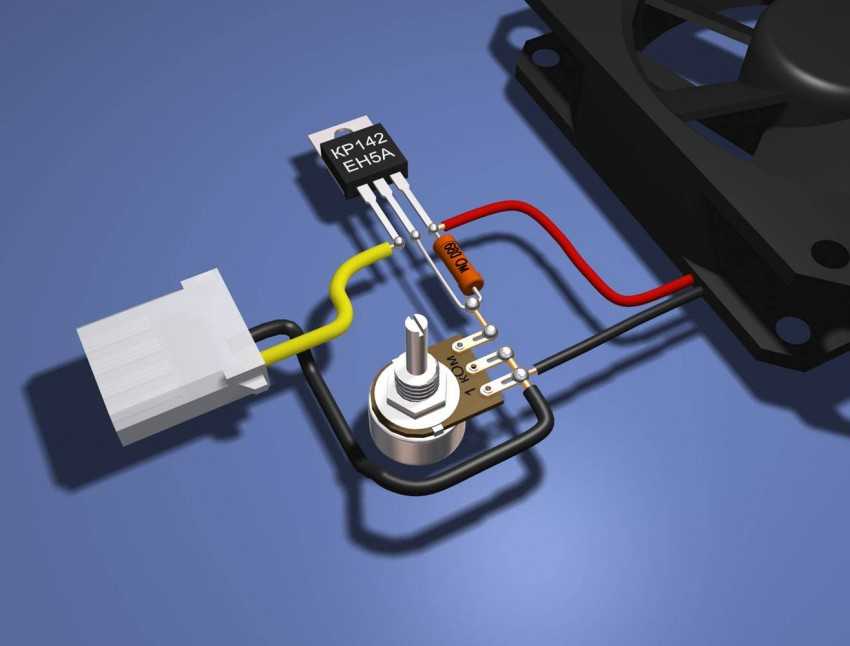

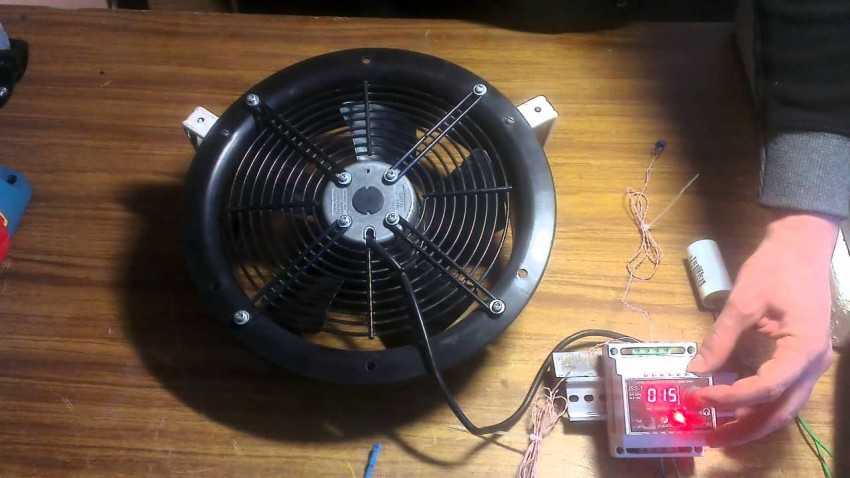

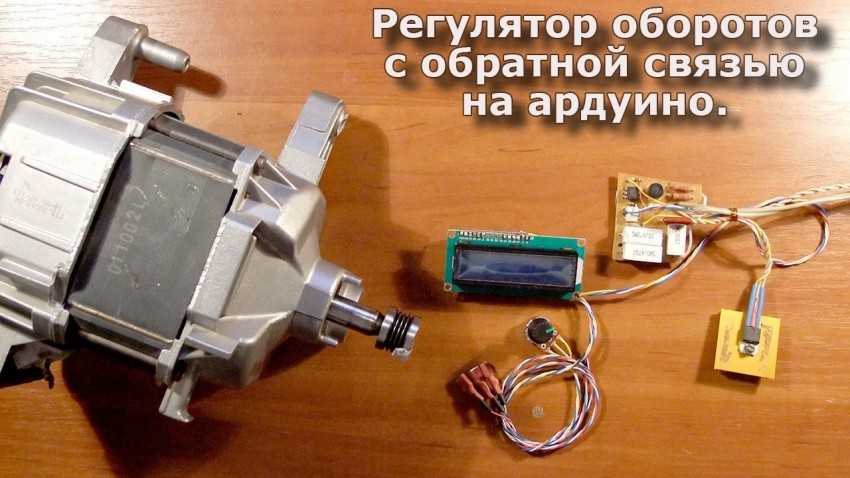

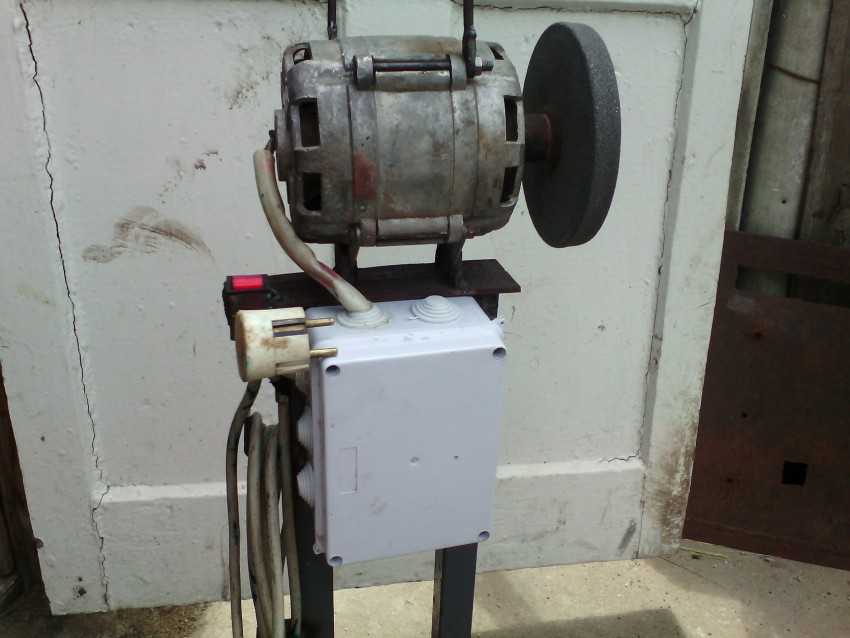

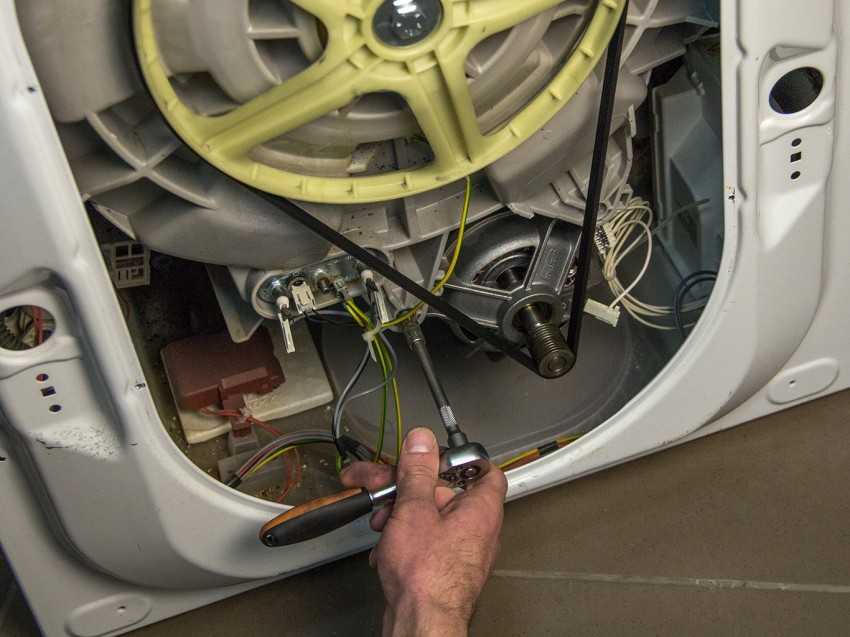

Фото регулятора оборотов своими руками

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Регулировка карбюратора своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Замена подшипников своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт стартера своими руками
  • Ремонт АКПП своими руками
  • Регулировка фар своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками
  • Ремонт генератора своими руками

Пошаговая инструкция

Классическая схема синистора работает по принципу зарядки конденсатора через мало ёмкий резистор. После того, как напряжение между обкладками достигнет нужного значения, симистор начинает пропускать ток к нагрузке.

Таким образом, можно контролировать емкость конденсатора, изменяя напряжение, которое пойдет на нагрузку.  Для этого отлично подойдет реостат, который устанавливается на место резистора.

К сожалению, такая схема быстро нагревается из-за чего нужно устанавливать дополнительный радиатор позволяющий эффективно отводить тепло.

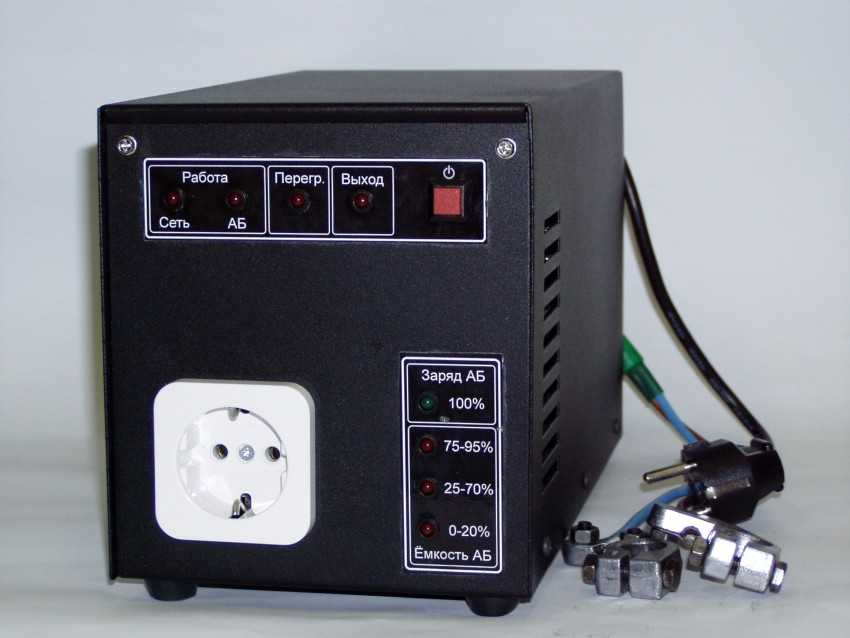

Данная установка может осуществлять работу от внутреннего накопителя с напряжением 12 В и внешнего 220 В. Однако в таком случае требуется гасящая схема.

В таком режиме работы можно изменять пороговую мощность, это напрямую влияет на мощность работы ротора. Силовые резисторы выставляются на определенные показания входящего тока, собирая его в нужных объемах.

Управление электродвигателем при помощи тиристора

Механизмы тиристорного контроля работы электромоторов работают по принципу регулировки уровня напряжения, подаваемого на якорь и сохраняющего постоянную частоту. С помощью этого меняется скорость вращения двигателя. Как правило, реализация такого комплекса производится через многофазное выпрямление электрического тока.

Типовая конструкция тиристорной системы управления включает в себя три таких узла, каждый из который последовательно подключен к якорю электродвигателя и вторичной обмоткой трансформаторной установки. При этом электродвижущая сила, генерируемая на последних, имеет сдвинутую фазу. Чтобы это компенсировать, в процессе настройки угла открытия тиристора на якорный комплекс мотора подается несколько пусковых импульсов, которые также смещены по фазе относительно друг друга.

В этой схеме якорь двигателя может получать как переменный, так и постоянный ток. Это зависит от того, насколько широко открыт тиристор в момент активации. Если необходимо включить многофазный реверсивный комплекс, конструкция будет включать в себя два тиристорных массива, промаркированных Т1-3 и Т4-6 соответственно. Изменение направления подачи напряжения происходит путем задействования одного из массивов, в результате чего якорь электродвигателя будет вращаться в ту или иную сторону.

В качестве альтернативного способа реверса мотора создана схема изменения направления движения электрических импульсов в обмотке возбуждения

Принцип действия будет несколько отличаться; также стоит принимать во внимание снижение коэффициента полезного действия. Это обеспечивает совместимость с двигателями, работающими в ограниченном диапазоне мощности, так как обмотки возбуждения имеют повышенный уровень индуктивности

В этом заключается их отличие от якорных обмоток, где этот показатель значительно ниже. Чаще всего такие приводы используются для приведения в действие станков для резки металла.

При помощи дополнительного массива тиристоров оператор электропривода может использовать торможение ротора, осуществив это также при помощи изменения направления электрической энергии. Помимо этого, тиристоры позволяют запускать и останавливать вращение ротора и ограничить интенсивность стартового импульса, который используется также для торможения. Благодаря этому отсутствует необходимость внедрения в электроцепь контакторов и реостатных устройств, регулирующих напряжение цепи в ручном режиме.

Применение тиристорного привода регулировки работы двигателя в сети постоянного тока может привести отсутствии выгоды интеграции силовых трансформаторных установок. Причина заключается в существенном увеличении габаритных размеров оборудования, управляемого по такому принципу. Кроме того, увеличивается итоговая стоимость комплектации, сборки и монтажа привода. Поэтому для оптимизации расходов и экономии свободного места часто применяется упрощенная схема.

Видео — работа под нагрузкой

Возьму на себя смелость заявить, что даже данный конкретный двигатель возможно использовать в качестве ветрогенератора способного вырабатывать электрический ток в достаточном количестве для зарядки одного аккумулятора ААА напряжением 1,2 В и ёмкостью до 1000 мА включительно. Прошу обратить внимание на то фото, которое показывает монтаж шестерён на основании. На правую сторону большого зубчатого колеса так и «проситься» установка ещё одного моторчика

Кинематическая схема будет такой: одно ведущее колесо вращает два ведомых. Возможности удваиваются, реальным становиться собрать повышающий преобразователь и заряжать даже аккумуляторы мобильных телефонов. Вопросами добычи электричества занимался Babay.

   Форум по обсуждению материала ГЕНЕРАТОР ИЗ ДВИГАТЕЛЯ СВОИМИ РУКАМИ

LED CHASER: СХЕМА КОНТРОЛЛЕРА ЭФФЕКТОВ

Самодельный 8-канальный PWM MOSFET LED Chaser на микроконтроллере 16F628A.

UART ПРОТОКОЛ: ОПИСАНИЕ РАБОТЫ

Коммуникационный протокол UART — что это и как он работает, подробное описание интерфейса и распиновка разъёмов.

УСИЛИТЕЛЬ С МОДУЛЕМ BLUETOOTH НА 12В

Обзор готового модуля усилитель звуковой частоты на TDA7377 с модулем Bluetooth для беспроводной передачи аудиосигнала.

БЕСПРОВОДНЫЕ ТЕХНОЛОГИИ СВЯЗИ

Современная беспроводная связь — эволюция приёмо-передающей аппаратуры и внедрение цифровой обработки данных.

Процесс включения

Процесс включения двигателя довольно просто описать, используя все ту же схему. Первым делом происходит задействование общего рубильника QF1. Как только он включается, происходит подача напряжения по трем фазам. Но это напряжение не подается непосредственно на сам двигатель, т. к. еще нет четких указаний, в каком направлении он должен вращаться. Далее проводники проходят через автомат SF1 он выполняет защитную функцию, обесточивая всю систему в случае короткого замыкания. Далее следует кнопка выключения, которая также способна быстро разомкнуть цепь питания. Только после этого напряжение следует к клавишам SB2 и SB3, после воздействия на который, питание проходит к двигателю.

Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2

Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение. Все происходит за чет первой фазы, она в этой схеме является ждущей

Как только она размыкается, прекращается подача напряжения на двигатель.

После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение.

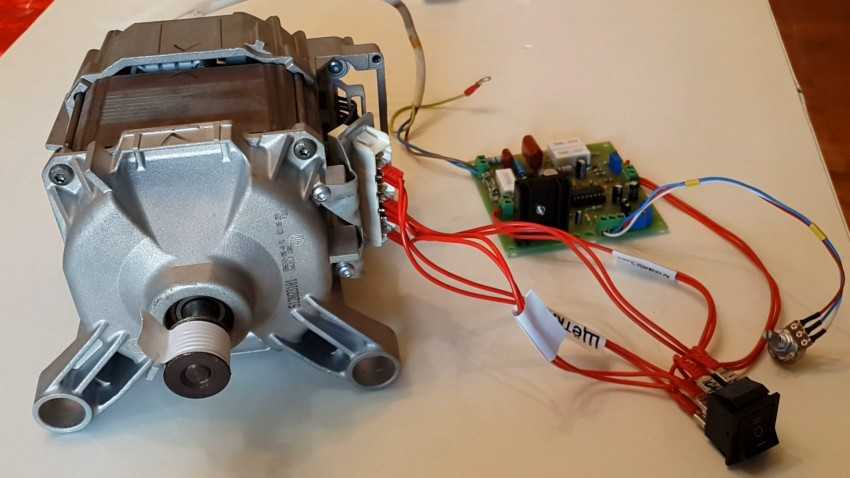

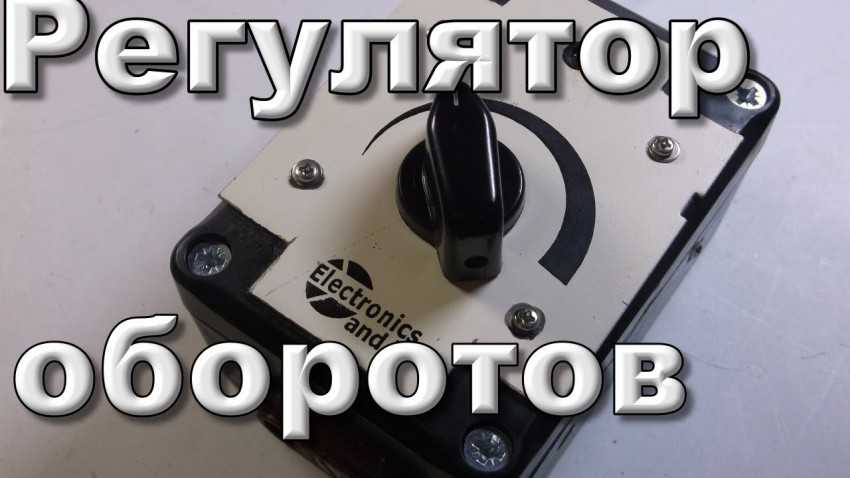

РЕГУЛЯТОР ОБОРОТОВ ДВИГАТЕЛЯ С РЕВЕРСОМ

Всем привет, наверно многие радиолюбители, также как и я, имеют не одно хобби, а несколько. Помимо конструирования электронных устройств занимаюсь фотографией, съемкой видео на DSLR камеру, и видео монтажом. Мне, как видеографу, был необходим слайдер для видео съемки, и для начала вкратце объясню, что это такое. Ниже на фото показан фабричный слайдер.

Слайдер предназначен для видеосъемки на фотоаппараты и видеокамеры. Он являются аналогом рельсовой системы, которая используется в широкоформатном кино. С его помощью создается плавное перемещение камеры вокруг снимаемого объекта. Другим очень сильным эффектом, который можно использовать при работе со слайдером, – это возможность приблизиться или удалиться от объекта съемки. На следующем фото изображен двигатель, который выбрал для изготовления слайдера.

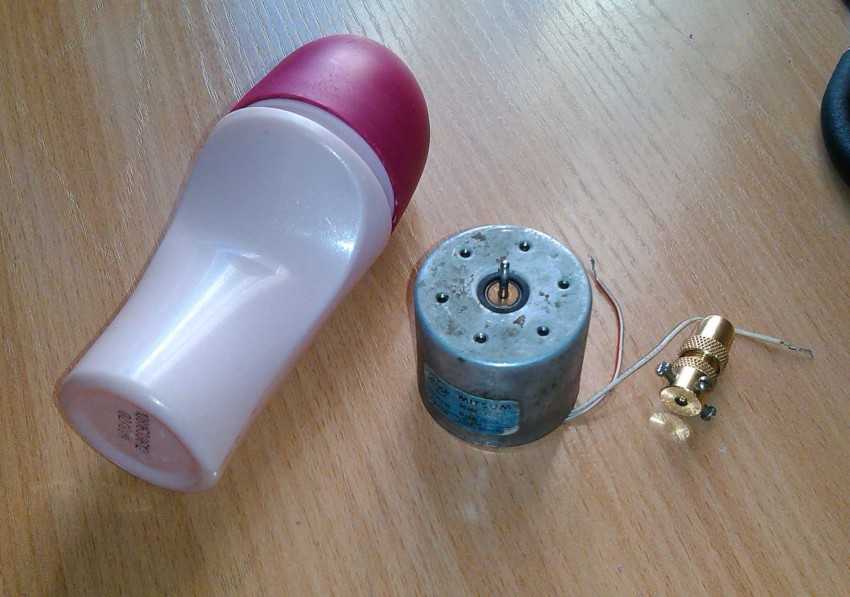

В качестве привода слайдера используется двигатель постоянного тока с питанием 12 вольт. В интернете была найдена схема регулятора для двигателя, который перемещает каретку слайдера. На следующем фото индикатор включения на светодиоде, тумблер, управляющий реверсом и выключатель питания.

При работе такого устройства важно, чтоб была плавная регулировка скорости, плюс легкое включение реверса двигателя. Скорость вращения вала двигателя, в случае применения нашего регулятора, плавно регулируется вращением ручки переменного резистора на 5 кОм

Возможно, не только я один из пользователей этого сайта увлекаюсь фотографией, и кто-то ещё захочет повторить это устройство, желающие могут скачать в конце статьи архив со схемой и печатной платой регулятора. На следующем рисунке приведена принципиальная схема регулятора для двигателя:

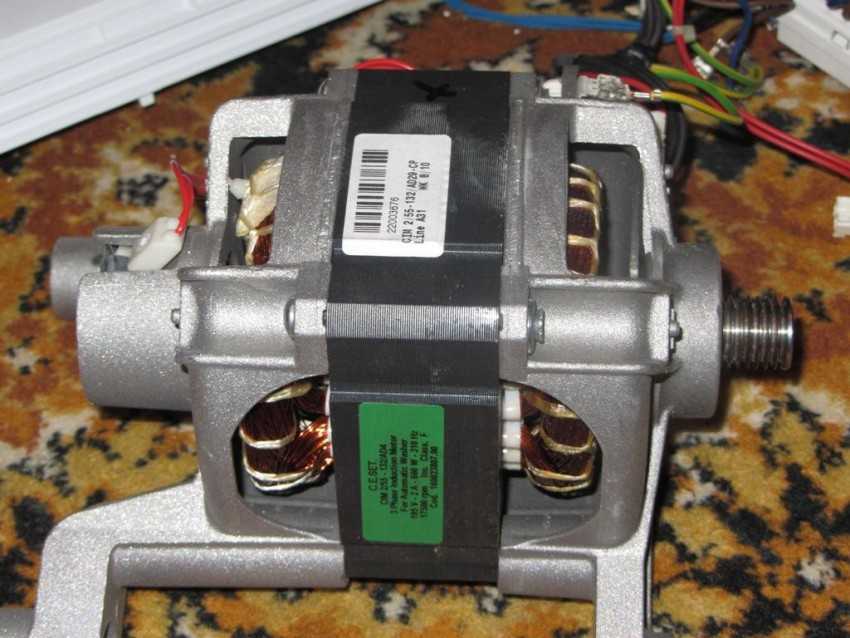

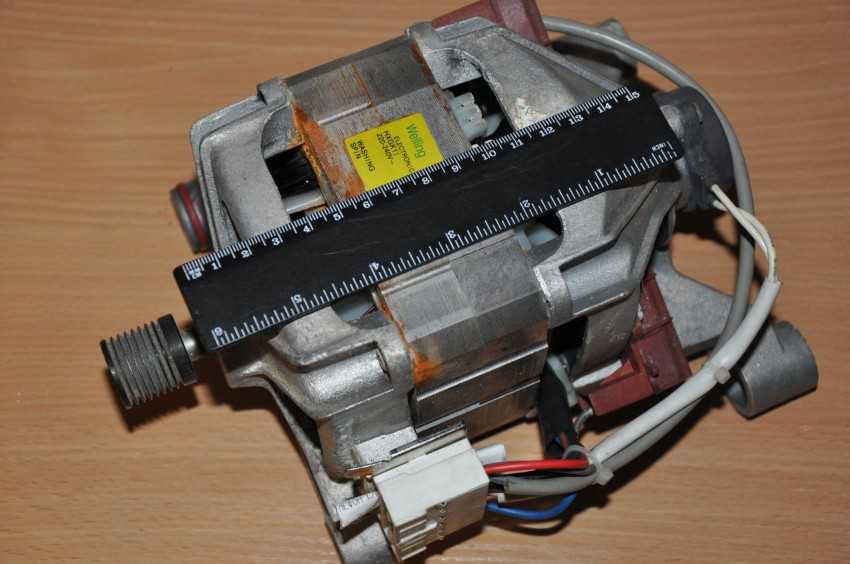

Двигатель

В зависимости от принципа управления и характеристик, существуют различные типы двигателей. Остановиться стоит только на двух, в одном используется обмотка возбуждения, а в другом постоянный магнит. В зависимости от выполняемой работы нужно правильно подобрать тип агрегата.

Если необходимо регулировать частоту вращения от минимального до конкретного значения, например в дрели. То лучше выбирать схему с постоянным магнитом.

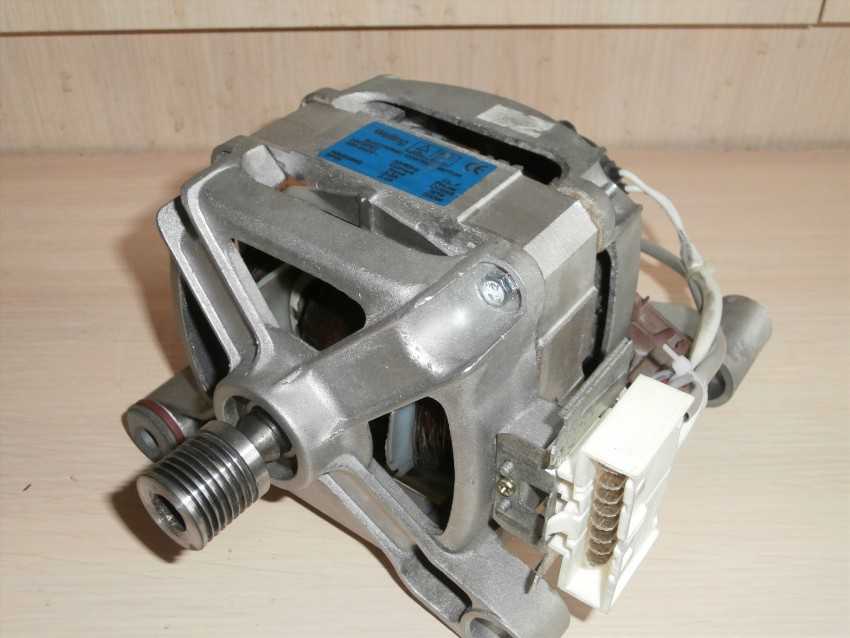

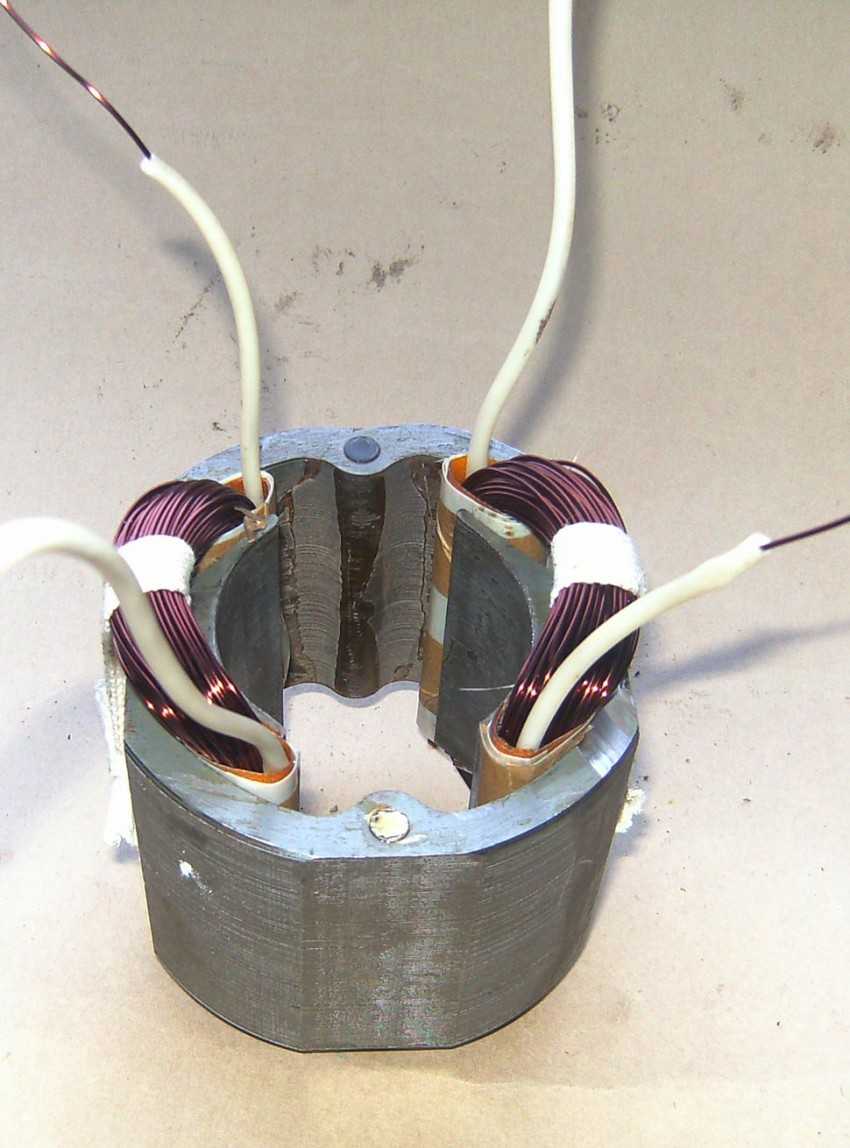

Двигатель конструктивно состоит из следующих узлов:

  • Якорь, он же ротор, на котором имеется обмотка.
  • Коллектор, который выпрямляет ток.
  • Статор, обмоткой которого создается магнитное поле.

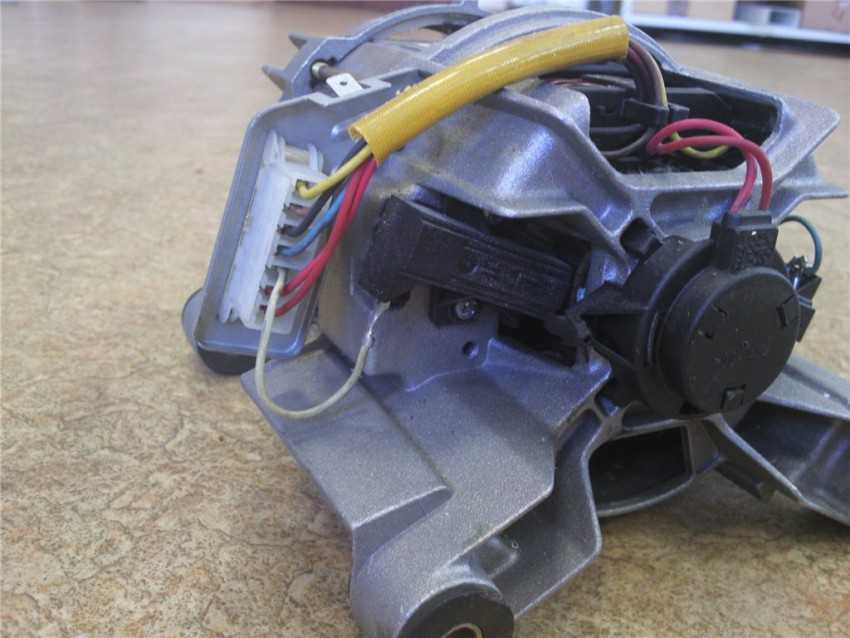

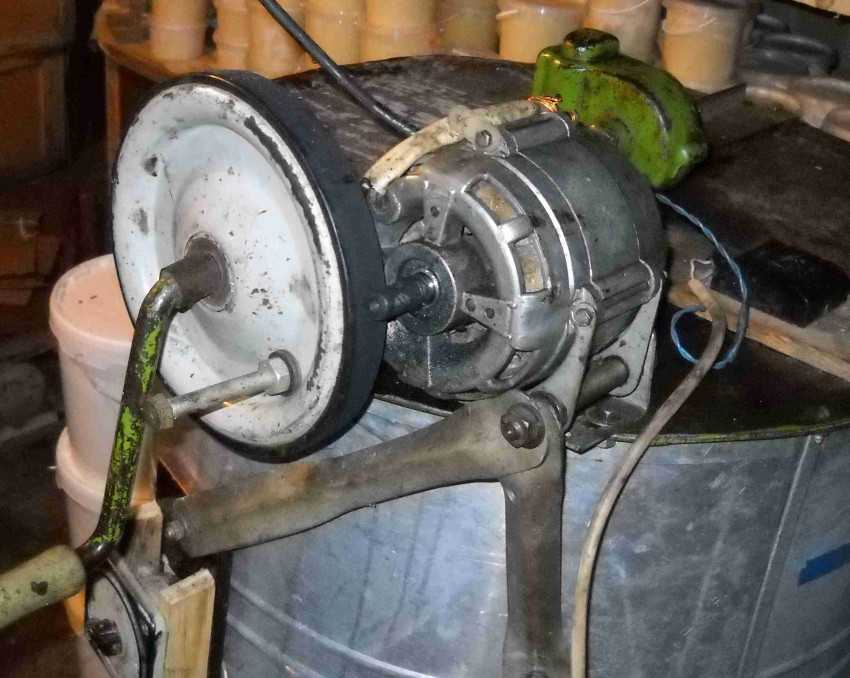

Особенности работы коллекторных двигателей

В коллекторном двигателе не слишком полюсов на статоре. Если говорить точнее, всего два — северный и южный. Магнитное поле в противовес асинхронным двигателям здесь не вращается. Вместо этого меняется положение полюсов на роторе. Подобное положение дел обеспечивается тем, что щётки постепенно движутся по секциям медного барабана. Особой намоткой катушек обеспечивается должное распределение. Полюса словно скользят по кругу ротора, толкая его в нужном направлении.

Для обеспечения режима реверса достаточно поменять полярность питания любой обмотки. Ротор в этом случае называется якорем, а статор – возбудителем. Включать эти цепи допустимо параллельно друг другу либо последовательно. И тогда начнут значительно изменяться характеристики прибора. Это описывается механическими характеристиками, взгляните на прилагающийся рисунок, чтобы представить утверждаемое. Здесь условно показаны графики для двух случаев:

График изменения характеристик прибора

При параллельном питании возбудителя (статора) и якоря (ротора) коллекторного двигателя постоянным током его механическая характеристика почти горизонтальна. Это значит, что при изменении нагрузки на вал сохраняется номинальная частота вращения вала. Это применяется на обрабатывающих станках, где изменение оборотов не лучшим образом сказывается на качестве. В результате деталь вращается при касании её резцом резво, как при старте. Если препятствующий момент слишком возрастает, происходит срыв движения. Двигатель останавливается. Резюме: если хотите двигатель от пылесоса применить для создания металлообрабатывающего (токарного) станка, предлагается обмотки соединить параллельно, ведь в бытовой технике доминирует иной тип включения. Причём ситуация объяснима. При параллельном питании обмоток переменным током образуется слишком большое индуктивное сопротивление

Указанную методику следует применять с осторожностью.
При последовательном питании ротора и статора у коллекторного двигателя появляется прелестное свойство – большой крутящий момент на старте. Такое качество активно используется для страгивания трамваев, троллейбусов и, вероятно, электропоездов

Главное, что при увеличении нагрузки обороты не срываются. Если запустить в таком режиме коллекторный двигатель на холостом ходу, скорость вращения вала будет расти безмерно. Если мощность мала – десятки Вт – беспокоиться не стоит: сила трения подшипников и щёток, возрастание токов индукции и явление перемагничивания сердечника вкупе затормозят рост на конкретном значении. В случае промышленных агрегатов либо упомянутого пылесоса, когда его двигатель извлекли из корпуса, повышение скорости идёт лавинообразно. Центробежная сила оказывается столь велика, что нагрузки способны разорвать якорь. Поосторожнее при запуске коллекторных двигателей с последовательным возбуждением.

Как переделать автомобильный генератор в электродвигатель

Обычно генератор не способен работать как двигатель, если подать на него напряжение

Однако у него есть одно важное достоинство – он практически не создает никакого сопротивления вращению, если на него не подавать никакого тока

Для превращения его в малогабаритный, но довольно мощный мотор, его придется доработать. Последовательность действий:

1. С задней стороны генератора аккуратно снимается пластиковый внешний кожух.

Под ним размещается 3-х фазный мост выпрямительных диодов, он закрепляется на радиатор. Там же есть щеточный узел, оснащенный контроллером, регулирующим напряжение на выходе.

2. Откручивается радиатор вместе с диодами.

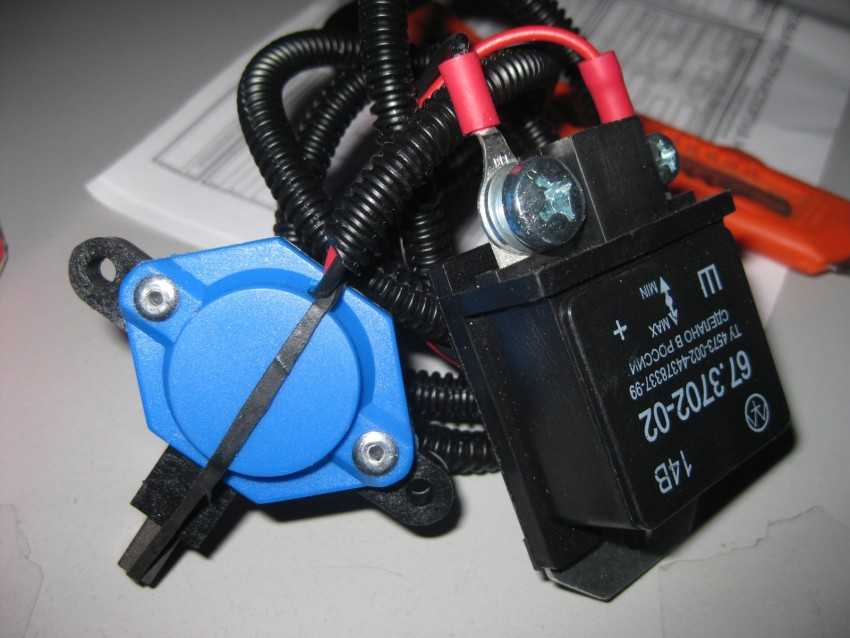

У модели генератора, рассчитанного на 95 Ампер, контролер и щетки имеют один общий корпус, сделанный из пластика. Здесь могут понадобиться кусачки для ускорения процесса удаления.

3. Надо отпилить от контроллера щетки.

Генератор сделан по типу коллекторного мотора. Оснащен 6 выводами от 3-х обмоток на статоре.

4. Для включения обмотки «треугольником» надо соединить их все последовательно друг с другом.

Из генератора удаляется диодный мост, а также схема регулятора напряжения.

5. После этого все элементы устанавливаются на свои места.

Все аккуратно собирается в обратной последовательности. Генератор стал иметь вид как на 5 рисунке.

Скрепка, которая торчит из его задней крышки, является фиксатором подпружиненных щеток, находящихся в заглублении. Благодаря этому легче устанавливается задняя крышка. Ничего при этом не ломается.

6. В конце процедуры сборки скрепка просто вытягивается.

Щетки прочно фиксируются в нужном положении и упираются в коллектор.

В результате манипуляций мы получили самый обычный коллекторный, 3-х фазный электродвигатель на 12 В, мощностью около 1,5 кВт.

Управление

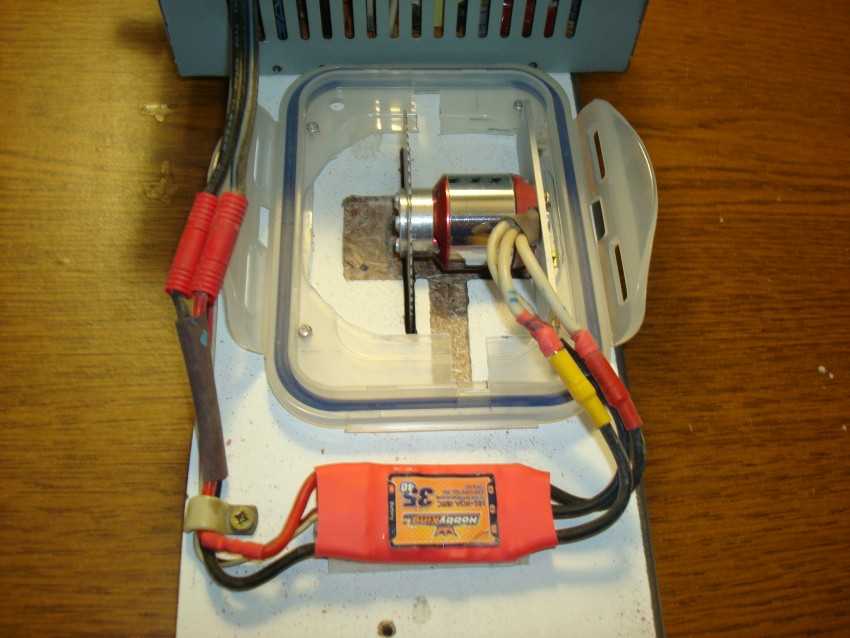

Для управления данным устройством используется контроллер, который обычно ставят на велосипеды. Его предназначение – управление мотор-колесом. Такой контроллер лучше заказать на Али Экспресс.

Напряжение данного элемента можно выбрать любое. Все эти устройства идут с параметром потенциала не меньше 12 В

Важно правильно подобрать мощность контроллера: она не должна быть меньше 1,5 кВт.

Чтобы запустить генератор как электродвигатель, нужно его коллектор обеспечить постоянным напряжением. Для его подачи щеточный узел устанавливается на место, затем на него подается 12 Вольт.

Ток для этого элемента достаточно большой, однако его можно уменьшить. Все будет зависеть от необходимой мощности. После подключения контроллера к мотору и к аккумуляторной батарее 12 В при помощи ручки управления регулируются обороты коленчатого вала двигателя.

Потом этот мотор устанавливается на велосипед или на что-то подобное. 1,5 кВт мощности достаточно для данного вида транспортного средства.

Источник питания и проверка устройства

В качестве источника питания лучше использовать семиамперный аккумулятор на 12 В. Через предохранитель с параметром в 30 А подается ток на схему. Обороты генератора получаются в диапазоне от 0 до 420 оборотов в минуту. Если на шкив генераторного устройства натянуть колесо сечением 20 см, обеспечивается максимальная скорость в 16 км в час.

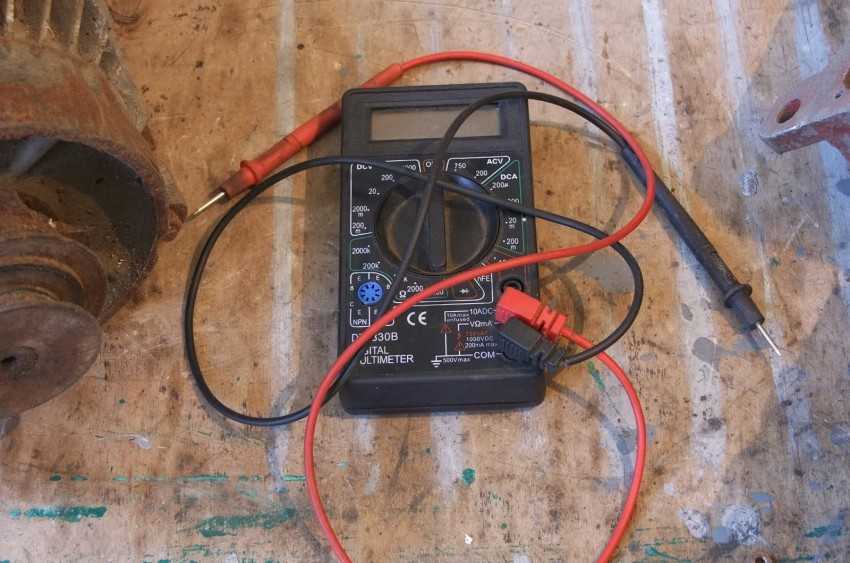

Далее подключается генератор. Самым элементарным методом можно оценить крутящий момент, который способен он развить. Для этого надо попытаться поднять груз, подвешенный за веревку к генераторному шкиву.

Две 5-литровые бутылки, наполненные водой, если использовать диаметр в 5,5 см, генератор с легкостью поднимает емкости на высоту 50 см примерно на 3 секунды. Ток от аккумулятора показывает при этом 16 Ампер, напряжение падает до 11 В. Получается, что аккумулятор слабоват для данного груза.

Выходит, что гарантируется крутящий момент приблизительно 2,75 ньютона на метр, показывается при этом 3 оборота за 1 секунду.

Принципиальная схема

На иллюстрации выше можно видеть принципиальную схему реверсивного подключения двигателя. Она отличается от обычной только наличием дополнительного модуля. Если говорить точнее, то в схеме задействуется два модуля управления. Один из них заставляет вращаться двигатель вправо, а другой влево. Взаимодействие оператора с модулями происходит посредством кнопок SB2 и SB3. Латинскими буквами A, B, C на схеме обозначены подводящие линии трехфазной сети. Они подходят к общему выключателю, который обозначен QF1. Далее идут два контактора КМ и цифровым обозначением. От контакторов цепь уходит к обмоткам двигателя. Каждый из этих контакторов вынесен отдельно и находится справа, где дополнительно можно рассмотреть их составные компоненты.

Схема сборки

Электродвигателя конечно не стало, но вместе с ним не стало и робости перед неизведанным, ибо и неизведанного теперь не было.  На фото проводники образуют обмотки и заканчиваются выводами. Соединения обмоток  отличаются, но электрическая сущность больших изменений не претерпевает. Относительно толстые провода обмоток статора навели на мысль, что с этого движка можно получить неплохой ток, будь он использован в качестве генератора, да ещё если и несколько вольт напряжения выдаст, то возможно «счастье»!

Остановился вот на такой схеме снятия с электродвигателя, впрочем, теперь уже генератора,  вырабатываемого им электрического тока. Данная схема была собрана и опробована со следующими номиналами электронных компонентов: С1 – 100 мкФ х 16 В, все шесть диодов 1N5817.

Было бы интересно опробовать и такую схему, но пока «руки не дошли». Как более совершенный вариант — поставить на выход стабилизатор.

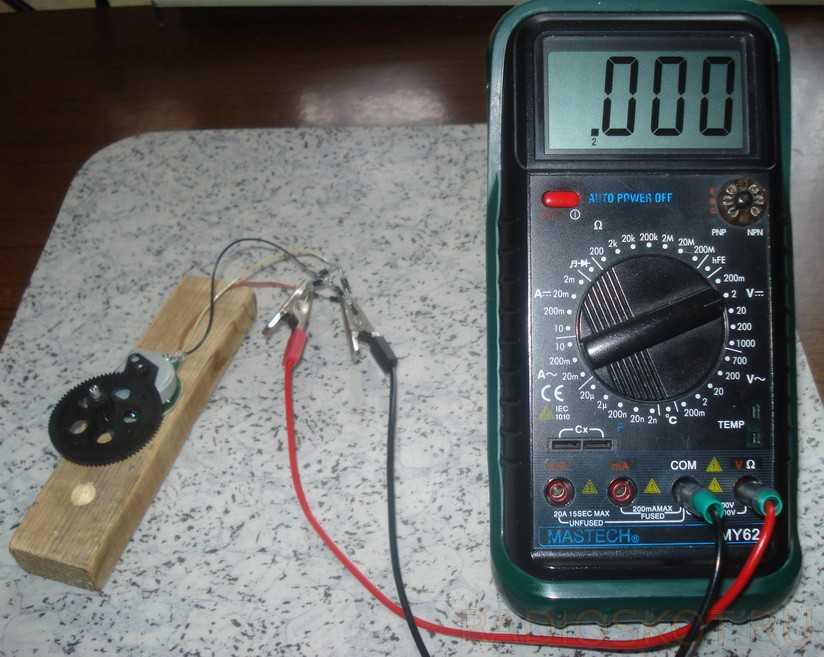

Для дальнейших действий был взят ещё один электродвигатель и приведён в должное состояние для подключения и крепления. Шестерёнки (зубчатая пара) с передаточным отношением 1:5 от китайского фонарика – «жучка».

Всё было смонтировано на подходящее основание. Важным в этой операции является правильно «взять» межцентровое расстояние зубчатых колёс и установить их оси вращения в единой пространственной плоскости.

Схема собрана, вновь обращённый генератор к тесту готов.

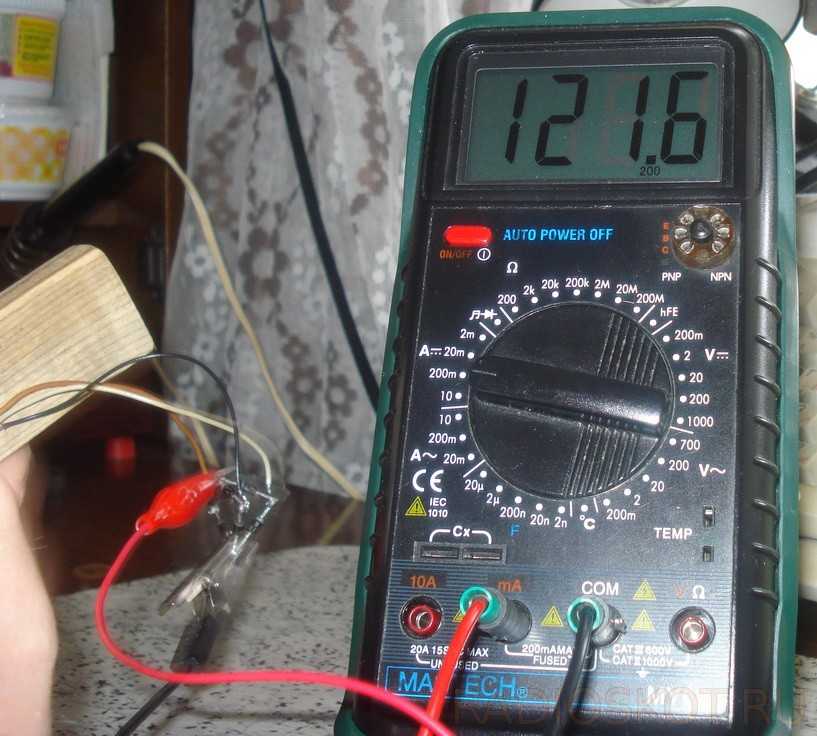

При интенсивном, но без мазохизма, вращении большого зубчатого колеса пальцами рук напряжение легко достигает отметки в 1,7 вольта (без нагрузки).

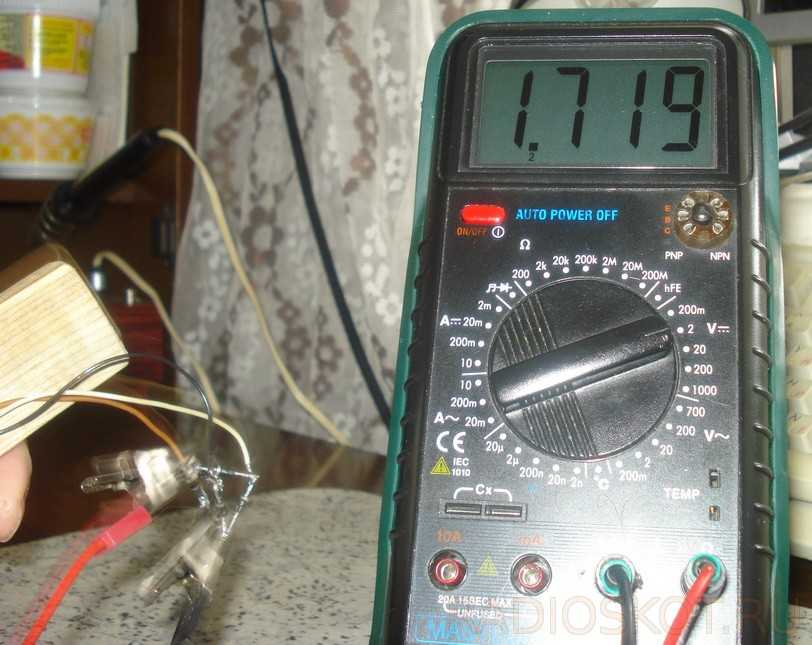

При подключении нагрузки, лампочки на 2,5 В и 150 мА, сила тока достигает 120 мА. Лампочка вспыхивает в пол накала.

Требуемые компоненты

Самостоятельное подключение двигателя для реверсивного вращения не вызовет особых сложностей, если руководствоваться приведенной схемой. Одним из важных компонентов, который облегчит такую задачу является магнитный пускатель или контактор. На самом деле магнитный пускатель и контактор не являются тождественными понятиями. Если говорить просто, то контактор входит в состав магнитного пускателя, но для упрощения в статье оба понятия используются как равнозначные. Магнитные пускатели как раз и применяются для запуска, реверсивного движения и остановки асинхронных двигателей.

Возможно, возникает вопрос о том, почему нельзя использовать обычный рубильник или силовой автомат. В принципе, это допустимо, но не всегда пусковые токи, которые необходимы двигателю для нормального начала функционирования являются безопасными для человека. При включении может возникнуть пробой, который выведет из строя как выключатель, так и навредит оператору. Чтобы свести риски к минимуму, потребуется пускатель. В нем контактная часть отделена от той, с которой взаимодействует оператор. В нем есть отдельный модуль с катушкой, которая создает электромагнитное поле. Для работы катушки может потребоваться напряжение в 12 или больше вольт. При подаче этого напряжения происходит взаимодействие с металлическим сердечником, который втягивается внутрь катушки. К сердечнику закреплена пластина, которая уходит к контактной группе. Они замыкаются и происходит запуск двигателя. Остановка происходит в обратном порядке.

Кроме контактора, потребуется трехкнопочная станция. Одна клавиша выполняет функцию остановки, а две других функции запуска с разницей в направлении вращения. В трехкнопочной станции должно быть два нормально разомкнутых контакта и один нормально замкнутый. Если говорить просто, то нормальным положением контактора называется его нерабочее положение. То есть при воздействии на контакт он либо замыкается, либо размыкается. Если в рабочем состоянии он замкнут, то обозначается как НО, а если разомкнут, то обозначается как НЗ. Контакт НЗ применяется для кнопки остановки.

Принцип работы

Для сборки лучше всего выбрать тиристорный преобразователь, он позволит осуществлять изменение режима работы без существенных потерь.

К тому же, благодаря нему будут настроены такие функции как:

  • Разгон-торможение.
  • Жесткое регулирование характеристик.
  • Переключение на реверсивное движение.

К тому же у него импульсно-фазовое управление. Которое, позволяет не терять момент вращения ротора, не увеличивая потери на реактивной характеристике.

Схема регулятора оборотов будет состоять из следующих ключевых узлов:

  • Управляемый выпрямитель сигнала.
  • Блок регулирования.
  • Система обратной связи.
  • Регулятор мощности сети.

Принцип работы

Электрический двигатель представляет собой механизм, в котором вращение осуществляется под воздействием электромагнитных волн. В основу положено всего два компонента:

Вращается только первый элемента, а импульс на него подается со второго элемента. Чем выше мощность двигателя, тем больше его габариты. Из всего разнообразия различают:

В двигателях коллекторного типа питание на ротор подается через угольные щетки, которые касаются ламелей коллектора. Такие двигатели еще называют короткозамкнутыми. В асинхронных двигателях схема действия несколько отличается. В этом случае вращение происходит под воздействием двух сил:

Напряжение от источника питания подается на фиксированные обмотки статора. При этом в нем возникают электромагнитные волны. Если напряжение переменное, тогда магнитное поле нестабильно и имеет определенные колебания. Благодаря этим колебаниям и происходит смещение ротора. Между ротором и статором есть небольшой воздушный зазор, благодаря которому и возможно беспрепятственное смещение. Магнитные волны из обмоток статора воздействуют на обмотки ротора, создавая напряжение. Благодаря такому воздействию возникает электродвижущая сила или ЭДС. Она заставляет магнитные волны взаимодействовать в обратном направлении тем, что есть в статоре, поэтому двигатель и называется асинхронным.

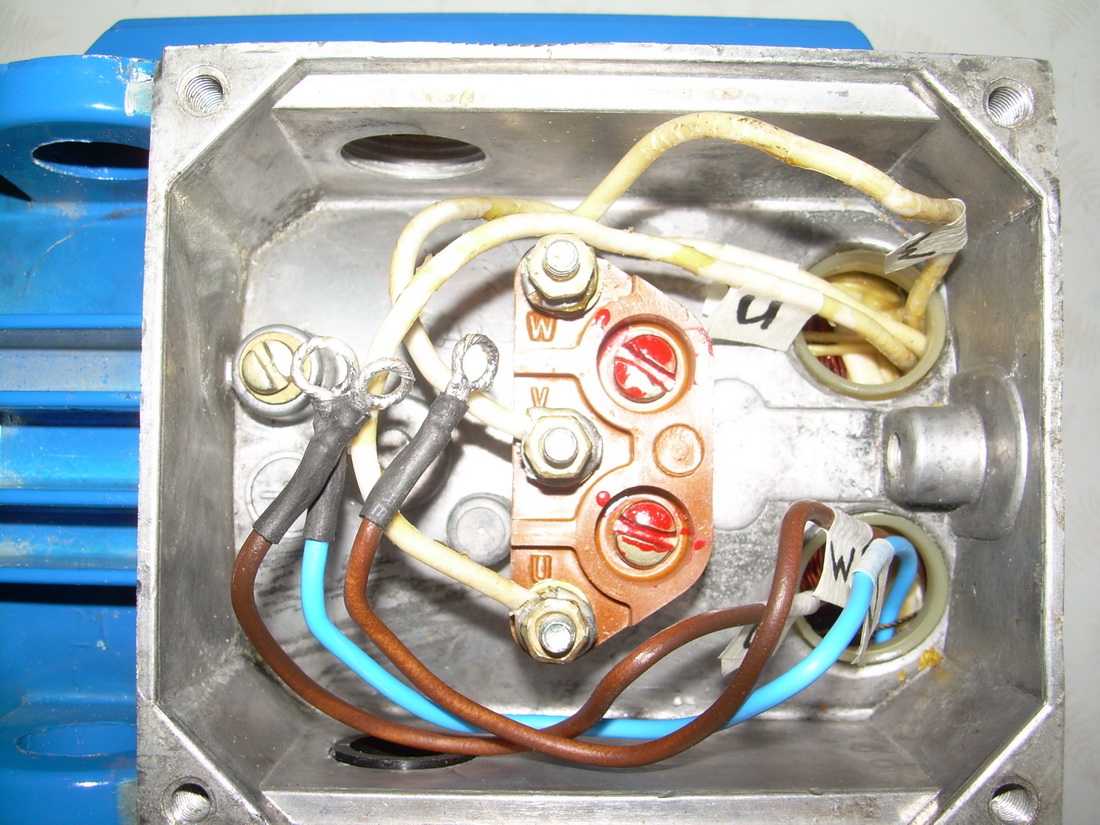

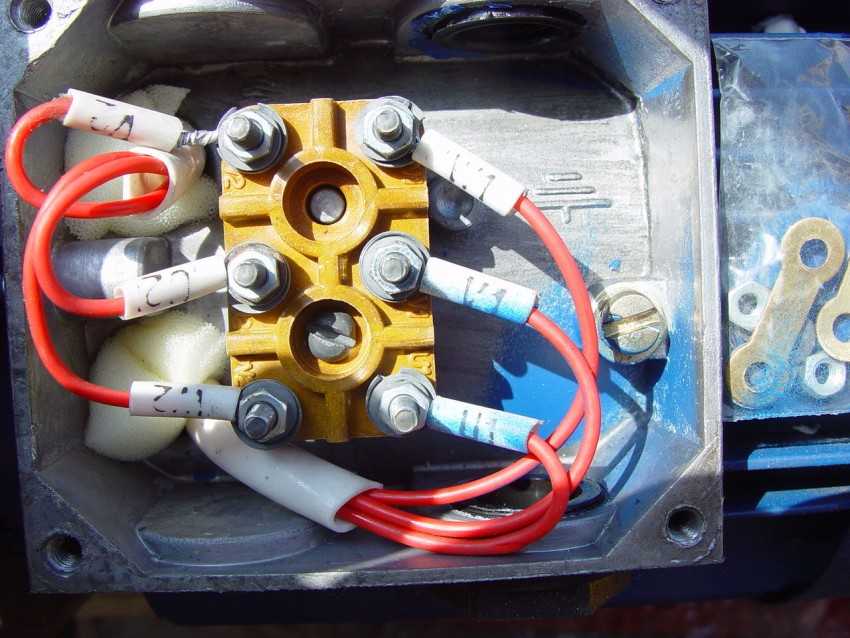

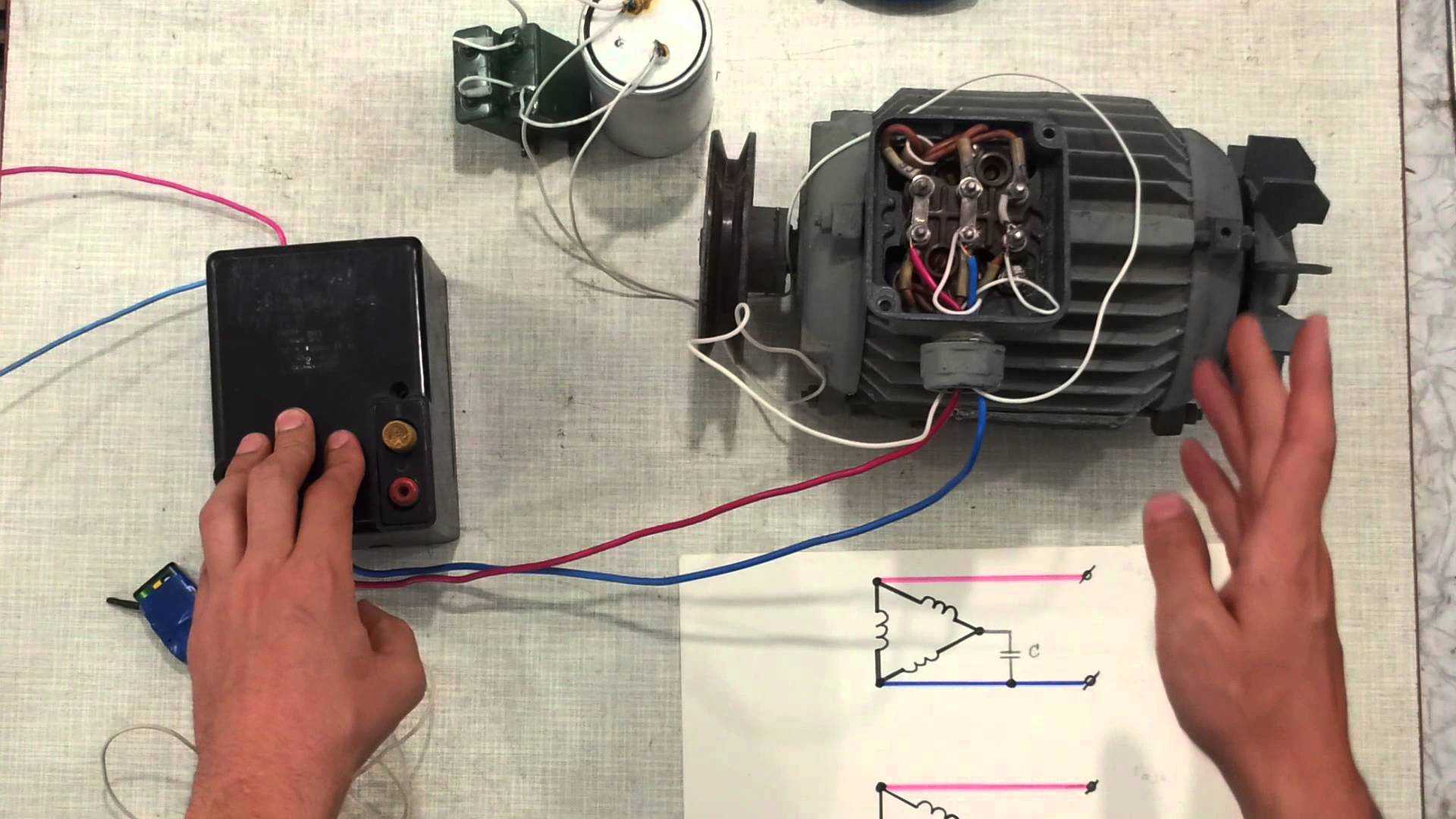

К трехфазной сети

Руководствуясь представленной схемой легко составить последовательность, в которой должно производиться подключение электродвигателя. Первым делом устанавливается основной силовой автомат. Его номинальное напряжение и сила тока должны быть рассчитаны на те, которые будет потреблять двигатель. Только в этом случае можно быть уверенным в бесперебойной работе. Перед монтажом автомата для двигателя потребуется обесточить сеть. Следующим устанавливается предохранительный выключатель. После него фазный кабель уходит на разрыв, на кнопку стоп, а уже от нее делается подключение к контакторам. На каждом элементе контактора и кнопочного поста обычно делаются соответствующие обозначения, которые упрощают процесс подключения. Видео о сборке тестовой схемы можно посмотреть ниже.

Что такое тиристор

Тиристорная система – это частично управляемая система преобразования напряжения. Общая схема работы предполагает активацию привода в момент подачи потенциала необходимого уровня на управляющий электрод. Чтобы отключить тиристорный преобразователь двигателя постоянного тока, необходимо выполнить принудительный разрыв цепи. Это можно осуществить тремя способами:

  • подать гасящее напряжение, имеющее значение, противоположное пусковому импульсу;
  • отключить энергоснабжение всего привода;
  • провести ток питания через ноль.

Скорость вращения электродвигателя зависит от среднего значения напряжения, уже прошедшего через выпрямитель. Тиристорный электропривод позволяет управлять моментом подачи основного потока выпрямленного напряжения и его задержкой. Регулируя момент подачи, можно осуществлять общее управление двигателем постоянного тока.

Типовая конструкция и принцип работы

Тиристором называется полупроводник, изготовленный из кремния. Как правило, он состоит из четырех токопроводящих слоев. Сборка проводится на медном основании, которое имеет шесть граней и хвостовик с нарезанной резьбой. Этот элемент дополняется основной структурой, в производстве которой применяется специальный кремний.

Четырехслойный пропускной комплекс имеет два выхода – управляющий и отрицательный. Снаружи вся конструкция защищена железным корпусом, имеющим форму цилиндра и оснащенным изоляционным слоем. При помощи резьбы тиристор устанавливается в специальное посадочное место и подключается к плюсовому полюсу цепи питания с анодным напряжением.

Общая классификация

Проведя исследование системы, предполагающей наличие тиристора, можно определить наиболее оптимальную схему включения. От выбранного типа запуска непосредственно зависит средний уровень напряжения, выдаваемого выпрямителем при условии отсутствия вмешательства со стороны оператора. В случаях, когда тиристор применяется для двигателя постоянного тока, используются два класса тиристорных преобразователей – мостовые и оснащенные выходом с нулевым значением.

Тиристорный преобразователь мостового типа, как правило, устанавливается в высокомощных системах. Это оптимально в силу того, что каждый такой тиристор может обладать меньшим уровнем напряжения, что позволяет распределить общую нагрузку между несколькими узлами и снизить нагрузку на каждый из них. Кроме того, выпрямленное через мостовой тиристор напряжение не будет иметь постоянную составляющую, что повышает стабильность работы при проходе электрического тока через преобразующие обмотки.

Еще одним отличием между разными классами тиристоров является количество фазовых выходов. Оборудование и приборы, имеющие малый уровень энергопотребления, требуют наличия у тиристора всего нескольких фаз. Если преобразователь спроектирован для работы в высоконагруженных комплексах, его конструкция может включать от 12 до 24 фазовых контактов.

Вне зависимости от выбранного типа активации и общей конструкции данная категория преобразователей напряжения будет иметь все преимущества использования тиристоров. Сюда входит полное отсутствие вращающихся деталей, которые ускоряют процесс износа и требуют периодической замены. Из этого вытекает другое преимущество – низкая инерционность. Главным отличием от простых электромеханических преобразователей электрического тока является компактность, что положительно влияет на совместимость с устройствами, где мало свободного места.

При всех своих преимуществах тиристорный преобразователь имеет ряд недочетов:

  • если настройка напряжения проводится в сторону снижения, выходная мощность начинает падать пропорционально уменьшению энергоснабжения;
  • при работе преобразователя создаются высшие гармоники, которые сразу попадают в сеть питания всей системы;
  • тиристор жестко связан с цепью подачи питания, из-за чего малейший скачок напряжения сразу отзывается в системе. Изменение характеристик подаваемого на двигатель тока создает толчок оси, скачкообразно меняя скорость ее вращения, а это в свою очередь вызывает всплеск тока.

Эксплуатационные показатели электродвигателя, который работает в связке с тиристорным преобразователем, напрямую зависят от уровня напряжения, которое подается на якорь. Также важную роль играет создаваемая приводом нагрузка.

alex-day › Блог › Реверсивное управление двигателем постоянного тока

ПредисторияИногда я «по просьбам трудящихся» в свободное время помогаю составить различные схемы. В ряде случаев я получаю отклик, в ряде — все «уходит в пучину» и не знаю: вышла схема или нет. Таких схем получилось достаточно прилично и вот решил выложить их «в открытый доступ» — может кому что понравится и он попробует собрать — заодно и расскажет, как все вышло.

ЗадачаСформулировано задание было так : » Имеется моторчик 12в. Нужна схема для изменения полярности на выходах моторчика, чтоб работал от кнопки без фиксации то в одну сторону, то в другую.Кнопка без фиксации должна подавать минусовой сигнал.Включил зажигание моторчик крутит в одну сторону, нажал кнопку крутит в другую сторону, выключил зажигание моторчик не крутит»

Конечно схема былабы проще, если бы не требование только минусового сигнала на кнопке, то таково «требование заказчика»

«Схема переключения»Пояснять тут особо нечего — по сути это схема управления нагрузкой при помощи одной кнопки.Реализована на микросхеме CD4013, представляющую собой два D- триггера в одном корпусе.

Тут также все просто — мостовая схема на биполярных транзисторах VT1- VT4, на схеме изображены Tip41 и Tip42 — эти транзисторы позволят подать на мотор до 65 Вт нагрузки.При подаче управляющего сигнала на вход двигатель будет вращаться в одну сторону, при отсутствии — в противоположную.

Если кто решит повторить схему или ее часть — просьба отписаться: пришлось ли что то дорабатывать или нет и если да, то что.

PS. а вообще предельно просто данная система управления собирается из волговского реле РС711 и двух 5-контактных обычных реле, но «заказчик» просил именно электронную схему

PS2. Если честно, то делая для себя, я не сталбы пускать двигатель в другую сторону, не дождавшись его полной остановки

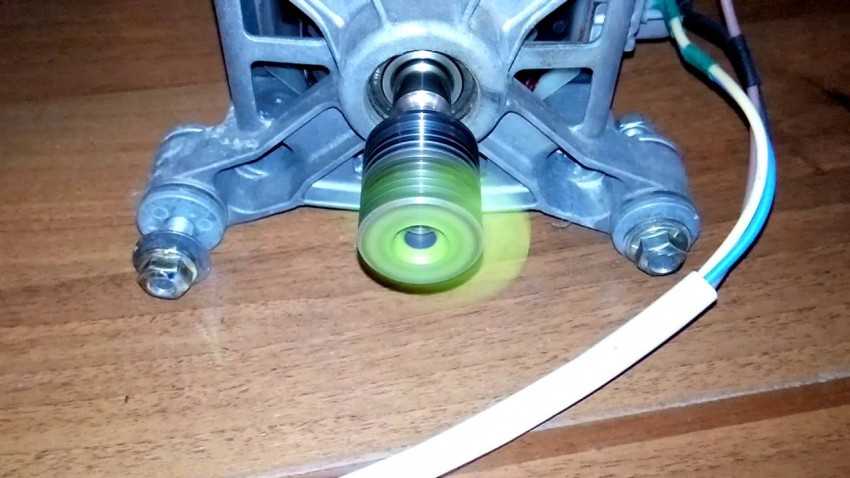

Почему в быту часто применяются коллекторные двигатели

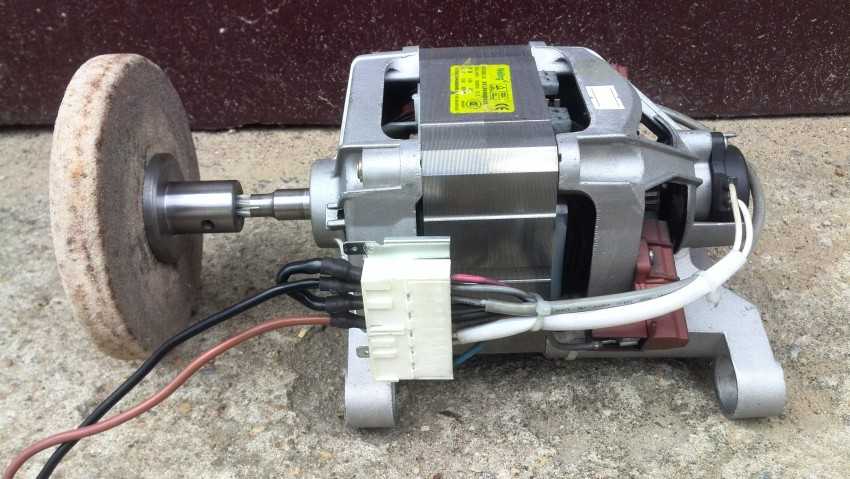

Коллекторный тип двигателя

Если брать фазу на 220В, принцип работы электродвигателя на коллекторе позволяет изготовить устройства в 2-3 раза менее массивные, нежели при использовании асинхронной конструкции

Это важно при изготовлении приборов: ручные блендеры, миксеры, мясорубки. Помимо прочего, асинхронный двигатель сложно разогнать выше 3000 оборотов в минуту, для коллекторных указанное ограничение отсутствует

Что делает устройства единственно пригодными для реализации конструкций центрифужных соковыжималок, не говоря уже о пылесосах, где скорость часто не ниже.

Отпадает вопрос, как сделать регулятор оборотов электродвигателя. Задача давно решена путём отсечки части цикла синусоиды питающего напряжения. Это возможно, ведь коллекторному двигателю нет разницы, питаться переменным или постоянным током. В первом случае падают характеристики, но с явлением мирятся по причине очевидных выгод. Работает электродвигатель коллекторного типа и в стиральной машине, и в посудомоечной. Хотя скорости сильно отличаются.

Легко сделать и реверс. Для этого меняется полярность напряжения на одной обмотке (если затронуть обе, направление вращения останется прежним). Иная задача – как сделать двигатель с подобным количеством составных частей. Сделать самостоятельно коллектор вряд ли удастся, но намотать заново и подобрать статор вполне реально. Заметим, что от числа секций ротора зависит скорость вращения (аналогично амплитуде питающего напряжения). А на статоре лишь пара полюсов.
