Куда уходит масло: если уровень упал

Устранение причин, вызывающих конденсацию масла в патрубке

Самое первое, что нужно сделать при появлении этой проблемы — проверить уровень масла. Если он выше нормы, то следует немедленно слить излишек. После этого его уровень должен находиться между минимальной и максимальной отметками на маслощупе.

В случае, если после корректировки уровня масла (или если таковая вообще не понадобилась) проблема осталась, то следует прочистить каналы вентиляции картера. Сделать это очень просто — достаточно завести автомашину и дать ей поработать на холостых оборотах полчаса или чуть больше. Обычно этого бывает достаточно для возобновления нормальной работы вентиляционных канальцев.

В случае, если холостыми оборотами прочистить каналы не получилось, и они действительно серьезно забиты нагаром, то придется прочищать их вручную. Лучше всего это делать в автосервисе или при наличии специального оборудования, поскольку для полной очистки придется разбирать и сам двигатель.

Еще одной распространенной причиной, из-за которой бывает масло в патрубке воздушного фильтра ваз 2114 и которую можно устранить самостоятельно, является поврежденный воздушный фильтр. Он может быть как изношен (со следами разрушения), так и сильно загрязнен.

В любом случае, его повреждения приводят к затруднению прохождения воздушного потока, а это, в свою очередь, приводит к повышению давления и выбросам масла из картера. Для того, чтобы устранить эту причину — нужно лишь заменить воздухофильтр на новый.

Если же все вышеперечисленные способы не оказали должного эффекта, то стоит задуматься о самом неприятном варианте — износе элементов самого двигателя. На это (кроме попадания масла) могут указывать такие признаки:

1. Затрудненный запуск.
2. Резкое падение мощности.
3. Черный выхлопной дым.
4. Неустойчивая работа на холостом ходу.
5. Падение компрессии в цилиндрах.

Если у автомобиля наблюдается хотя-бы один из этих признаков, следует прекратить его эксплуатацию и обратиться в автосервис для полной диагностики двигателя.

Почему кидает масло в воздушный фильтр ВАЗ 2109: причины и их решение

В случае, если вы во время осмотра обнаружили масло в воздушном фильтре ВАЗ 2109, то это может говорить о серьезных проблемах. Для того, чтобы устранить эту неисправность, для начала нужно знать не только пробег авто, но и еще целый ряд факторов.

Для того, чтобы определить и устранить данную неисправность, нужно иметь четкое представление о воздушном фильтре и понимать, для чего он предназначен.

Многие считаю, что воздушный фильтр — это обычный узел и не нуждается в особом уходе. В особенности, если у него современный, дорогостоящий воздухоочистительный элемент. Вследствие этого многие автомобилисты нечасто проверяют его состояние и ездят, пока он не станет похож по виду на обычную тряпочку. Что бывает вследствие подобного безразличия — знают не все. В этой статье мы коснемся вопроса, что собой представляет воздушный фильтрующий элемент ВАЗ 2109 и для чего именно он предназначен.

Двигатель ВАЗ 2109

Для того, чтобы образующаяся горючая смесь в двигателе ВАЗ 2109 с карбюратором или инжектором сгорала полностью, нужно, чтобы в ней содержание воздуха было выше, чем содержание горючего в 15-20 раз. Как правило, автомобиль на сто километров потребляет около пятнадцати кубометров атмосферного воздуха, в котором могут находяться частички пыли, песчинки, семена растений и другой сор. Без фильтра эти частички могут оказаться внутри мотора, независимо, какая в нем система впрыска: инжектор или карбюратор, и впоследствии будут оказывать на трущиеся детали абразивное действие, что приведет их к преждевременному износу.

Для решения этой проблемы и предназначен воздушный барьер на ВАЗ 2109. Кроме своего главного назначения, он в свой черед отлично справляется с функцией глушителя и охладителя горючего.

При регламентной замене воздушного фильтра некоторые автолюбители не могут понять, откуда в нем появилось масло. Естественно, возникает недоумение — «Как оно здесь оказалось?».

Сальники различных типов

Для того, чтобы понять, нужно немного разобраться в устройстве двигателя внутреннего сгорания с карбюратором и инжектором — непосредственная связь сразу будет обнаружена. При этом чем больше двигатель проработал, тем больше проявляется связь. Вопрос в образовании картерных газов, которые появляются при сгорании горючего, попадающего в картер двигателя. Обычно они полностью выводятся из цилиндров, но по причине сильного износа мотора, закоксованости, залегания колец значительная часть газов остается внутри, создавая тем самым повышенное давление, что влечет за собой порчу сальников. Поврежденные сальники приводят к тому, что мотор начинает расходовать масло. Рассмотрим каждый случай более детально — для двигателей с инжектором и карбюратором на ВАЗ 2109 они очень похожи.

1. Большой износ поршневых колец двигателя с карбюратором и инжектором приводит к неудовлетворительному сбору лишней смазки, попадающей из цилиндра в картер. Появляется повышенное давление, вследствие чего происходит выдавливание масла посредством маслоотражателя и вентилирующего клапана. Забитый сток основного отражателя масла ВАЗ 2109 не дает возможности смазке возвратиться в картер, вследствие этого она выходит с картерными газами.
2. Забитые пути, которые выводят газы с картера за пределы дросселя, как следствие — смазка с газами оказывается в фильтре.

Шланги, через которые масло может оказываться в фильтре

Забитый воздухоочищающий материал. Силовому агрегату недостаточно воздуха, в результате он подсасывает из всех имеющихся источников, к примеру, из картера.

Для начала необходимо провести проверку компрессии силового агрегата ВАЗ 2109. Основными показателями осложнений с кольцами или поломками в поршневой системе может стать дым, имеющий темный либо синий оттенок, или постоянное уменьшение уровня смазки.

В случае, если с компрессией все в порядке, значит причина менее сложная. Вполне вероятно, что виной всему — забитый фильтрующий элемент либо забитые шланги, выводящие газы с картера. В данном случае необходима замена фильтра и промывка либо смена шлангов, выводящих газы с картера.

Не забывайте, смазка в воздухоочистительном элементе — это признак надвигающейся большой проблемы, вследствие которой двигатель может полностью выйти из строя, и потребуются немалые средства для капитального ремонта. Есть одно неписаное правило, согласно которому профилактика какого-либо узла — всегда намного дешевле его ремонта. Вследствие этого почаще заглядывайте и проводите проверку основных узлов своей машины. Это даст возможность вам своевременно определить поломку на ранней ее стадии, что в итоге сэкономит вам деньги.

В этом видео показано, откуда может появиться масло в фильтре ВАЗ 2109 и что нужно делать в такой ситуации.

Замена редукционного клапана

Выполнить работы по замене детали можно самостоятельно.

Этапы

Замена выполняется так:

Демонтируйте крышку газораспределительного механизма.
Найдите перепускной клапан, с него необходимо открутить заглушку. Для выкручивания используйте гаечный ключ.
Из технологического отверстия извлеките пружину. Она используется для контроля работы устройства. Если пружинка целая, то избыточное давление в системе стравливается. Изучите целостность устройства

Если оно рабочее, то на нем должны отсутствовать задиры и другие виды дефектов.
Обратите внимание на витки. У работоспособной пружины они тугие

Если ее можно растянуть пальцами, то металл уже слабый.
Измерьте высоту устройства. Она составляет 44,72 мм. Если высота меньше, то часть устройства отломано. Демонтируйте обломок пружины из посадочного отверстия и замените пружинку.

 Загрузка …

Почему в воздушном фильтре масло ВАЗ 2109?

Если вы заметите масло в воздушном фильтре ВАЗ 2109 с карбюраторным мотором, это должно вас сильно насторожить – это признак серьезных проблем. Для исправления неисправности надо посмотреть на пробег машины и учесть много других факторов.

Для определения и устранения этой проблемы необходимо иметь четкое представление о воздушном фильтре, а также понимать, для чего нужен этот элемент.

Особенности воздушного фильтра ВАЗ 2109

Некоторые автомобилисты полагают, что воздушный фильтр является обычным узлом, который не требует особого ухода. Особенно это касается людей, которые покупают дорогие воздухоочистительные элементы при первом обслуживании, а затем перестают менять фильтрующий элемент. Такие автолюбители редко проверяют состояние фильтрующего элемента или просто ездят до тех пор, пока он не превратится забитую грязью черную массу, напоминающую многослойную тряпочку. Что может произойти при таком безразличии в подробностях объяснять не будем, но в первую очередь пострадает двигатель.

Для чего предназначен фильтр воздуха?

Чтобы образуемая топливная смесь в моторе вашего автомобиля с карбюратором или инжектором нормально сгорала, в ней должно содержаться необходимое количество воздуха (в 15-20 раз больше, чем горючего). Как правило, на сотню километров машина потребляет до 15 кубометров атмосферного воздуха, в котором присутствуют частицы пыли, песчинки и другой мусор. Без фильтра эти частицы могут попасть внутрь мотора, несмотря на то, какой системой впрыска он оснащен: карбюраторной или инжекторной. Впоследствии это может оказать повреждающее воздействие на трущиеся детали, вызвав их скорейший износ.

Для решения проблемы создан воздушный фильтр ВАЗ 2109. Помимо своей основной задачи он выступает в роли глушителя и охладителя топлива.

Попадает масло в фильтр

При регламентируемой замене воздушного фильтра некоторые автомобилисты недоумевают, как внутрь попадает масло. Понять это можно, разобравшись в устройства ДВС с инжектором или карбюратором.

Чем больше проработал ваш мотор, тем больше может проявиться связь. Дело в образовании картерных газов, возникающих при сгорании топлива, попадающего в картер. Они обычно полностью отводятся из цилиндров, но из-за сильного износа двигателя, залегания колец и закоксованности некоторые газы остаются внутри, создавая высокое давление. Это приводит к порче сальников. При их повреждении мотор начинает подъедать масло.

Причины проблемы

Причин попадания масла в воздушный фильтр может быть несколько:

1. Чрезмерный износ поршневых колец мотора с карбюратором или инжектором может привести к неудовлетворительному сбору излишков смазки, которая попадает в картер из цилиндров. Возникает повышенное давление, из-за чего масло выдавливается при помощи маслоотражателя и вентилирующего клапана. Забитый сток основного отражатель не позволяет маске возвращаться в картер, из-за чего она вылетает вместе с газами.
2. Забитые пути, выводящие газы из картера за пределы дросселя, приводят к тому, что масло с газами попадает в фильтр.
3. Забитый фильтр. Когда мотору не хватает воздуха, он начинает подсасывать его из других источников, в том числе из картера.

Что сделать, чтобы масло не попадало в двигатель ВАЗ 2109?

Сначала надо проверить компрессию двигателя ВАЗ 2109. Основные показатели проблем с кольцами и поршневой системой – это темный или синеватый дым, а также постоянное уменьшение уровня масла.

Если с компрессией все хорошо, проблема менее серьезная. Не исключено, что все дело в забитом фильтрующем элементе или шлангах, которые выводят из картера газы. В этом случае надо заменить фильтр и промыть его, или заменить шланги, выводящие из картера газы.

Также не забывайте, что смазка в воздушном фильтре, является признаком возможных проблем, из-за которых двигатель может полностью выйти из строя. При этом вам придется потратиться на капитальный ремонт. Есть неписаное правило, по которому профилактика какого-нибудь узла обходится дешевле ремонтных работ. Таким образом, надо почаще заглядывать и проверять основные узлы автомобиля. Это позволит вам своевременно определять поломку на начальных стадиях, экономя свои деньги в будущем, так как вам удастся избежать дорогостоящего и сложного капитального ремонта силового агрегата.

Видео: Воздушный фильтр в масле ВАЗ 2108 2109 21099 (карбюраторный)

Видео: Закидывает масло в воздушный фильтр ВАЗ 21099i

Видео: Попадание масла в воздушный фильтр Причина

driving24.ru

Профилактика двигателя

В заключение пару слов, что нужно делать с новым двигателем, чтобы затем у вас не проявлялось масло в фильтре.

• Чаще меняйте масло, если ваш производитель заверяет что нужно менять раз в 15000, меняйте хотя бы через 10000 километров.
• Выбирайте только проверенные «точки» для покупки масла

• Обязательно вместе с маслом меняйте масляный и воздушный фильтр.
• Лейте нормальное топливо, на проверенных заправках.

Эти не сложные шаги повысят продолжительность жизни вашего агрегата на многие километры. У меня друг на рабочем автомобиле менял масло через 7 – 8000 км, движок без ремонта проходит 270 000 км! Потом он уволился, и дальше не знали судьбу сего агрегата. Так что это один из первых пунктов.

Небольшое полезное видео про ВАЗ «КЛАССИКУ»

На этом заканчиваю, читайте наш АВТОБЛОГ.

(3 голосов, средний: 5,00 из 5)

Похожие новости

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

Распиновка датчика расхода воздуха ВАЗ. Проверка и ремонт ДМРВ

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

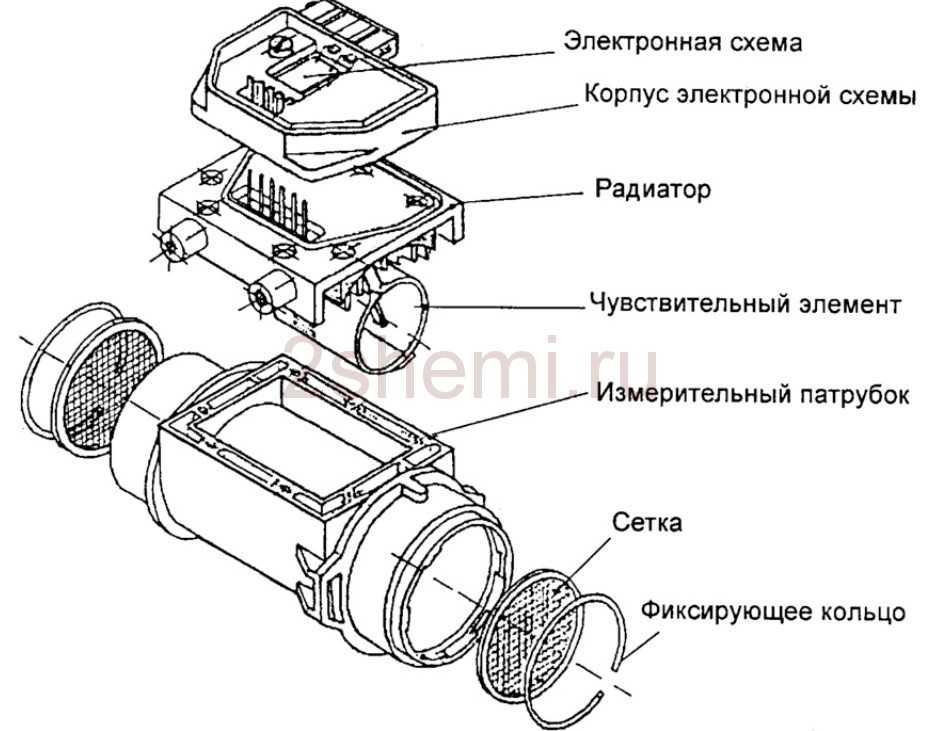

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

• 1 — диэлектрическая диафрагма
• Н — нагревательный резистор
• SH — Датчик температуры наг. резистора
• SL — Датчик температуры воздуха
• S1 и S2 — темп датчики до и после нагревателя.
• QLM — масса воздушного потока
• t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999-2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.

Прочистка системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099

Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В итоге карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.

Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого, следует сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя. Поршневую потом можно будет проверить, произведя замер компрессии в цилиндрах двигателя.

Порядок прочистки системы вентиляции картера двигателя с карбюратором Солекс 2108, 21081, 21083 и аналогичных им

Последовательно снимаем и прочищаем элементы малой и большой ветвей вентиляции картера. Для прочистки используем ацетон или бензин, зубную щетку, медную проволоку. Продуваем сжатым воздухом из насоса или компрессора, попутно контролируя легкость его прохождения.

— Прочищаем сапун

Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений. Продуть сжатым воздухом. См. фото выше.

— Прочищаем большой вытяжной шланг

Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.

большой вытяжной шланг системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099 снят с патрубка на крышке и сапуна

— Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя

Отсоединяем шланг от патрубка на клапанной крышке. Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.

шланг отвода картерных газов в корпус воздушного фильтра двигателя и его патрубок на снятом и перевернутом корпусе воздушного фильтра

— Прочищаем шланг отвода картерных газов в задроссельное пространство

Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.

— Прочищаем маслоотделитель

Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя. Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».

— Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс

Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом. В случае сильного загрязнения, для их прочистки придется снимать карбюратор.

прочистка канала и штуцера отвода картерных газов за дроссель на карбюраторе Солекс медной проволокой

После прочистки устанавливаем все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.

Примечания и дополнения

— На двигателях 2111 автомобилей ВАЗ 2108, 2109, 21099 прочистка системы вентиляции производится аналогичным образом с учетом того, что там нет карбюратора, а есть блок дроссельной заслонки со штуцером под тонкий шланг малой ветви вентиляции картера от клапанной крышки.

— После проведения прочистки системы вентиляции на карбюраторном двигателе имеет смысл прочистить воздушные жиклеры ГДС карбюратора Солекс и заменить фильтрующий элемент воздушного фильтра двигателя.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Что предпринимать при возникновении проблемы?

При обнаружении следов масла в воздушном фильтрующем элементе автомобиля ни в коем случае нельзя игнорировать данную проблему, ведь это может быть свидетельством значительных проблем внутри силового агрегата машины.

Выявив в своем транспортном средстве подобные проблемы, нужно поступить следующим образом. В первую очередь осуществить проверку компрессии в каждом цилиндре мотора. Нормальным уровнем данного показателя является от 9 до 12 (редко 15) атмосфер. Также следует отметить, что допускаются незначительные отклонения показателя в разных цилиндрах – не более 1 атмосферы.

Если же давление будет меньшим, то это свидетельствует о неисправности работы силового агрегата: износ колец, их недостаточное прилегание, прогорание клапанов или же какая-то более серьезная неисправность силового агрегата средства передвижения.

Если же в процессе проверки компрессии не выявлено никаких отклонений от нормы – скорее всего, нет серьезного повода переживать о попадании масла в воздушном фильтре. В таком случае с высокой вероятностью проблема вызвана засорением фильтрующего элемента или шлангов. Решить неисправность в таком случае можно путем обычной прочистки или замены засорившихся узлов.

Также в случае возникновения подобной проблемы нужно оценить цвет выхлопного дыма. Если он имеет синий оттенок – скорее всего проблема кроется в износе цилиндро-поршневой группы.

Временным решением, которое приостановит попадание смазывающего вещества в фильтрующий элемент, является выполнение следующих действий:

1. От фильтрового штуцера отсоединяется шланг, который подает из штуцера газы;
2. Штуцер перекрывается;
3. Вентиляция картера выводится ниже двигателя с помощью более длинного шланга.

Конечно, такое решение никак не устранит возникшую проблему, но даст возможность эксплуатировать транспортное средство еще некоторое время. Конечно же, ремонтные работы после этого ни в коем случае не следует откладывать.

Следы смазки внутри воздухоочистительного элемента – явный признак серьезных проблем, что могут возникнуть в ближайшее время. Вследствие этого силовой агрегат может полностью выйти из строя, что приведет к значительным материальным затратам.

Чтобы не допустить этого, рекомендуется следовать простому правилу, согласно которому профилактика возникновения той или иной проблемы с автомобилем гарантировано обходиться намного дешевле ремонта.

Поэтому чтобы не столкнуться с серьезными проблемами с силовым агрегатом машины нелишним будет почаще проверять воздушный фильтр на предмет наличия в нем следов смазывающего вещества.

ВАЗ-2109 – салонный фильтр

Для фильтрования и очистки воздуха внутри автомобиля от посторонних объектов, примесей, запахов в конструкции большинства машин предусмотрено наличие салонного фильтра. Однако автомобиль ВАЗ-2109 его лишен. Тут грязный уличный воздух напрямую поступает в печку из внешнего устройства притока воздуха, поэтому часто из отопителя летят листья, тополиный пух. Пыль постоянно накапливается на панели приборов, сиденьях.

Сейчас в продаже существует нечто напоминающее салонный фильтр – пластиковый каркас, на который крепится фильтрующий элемент. Все это устанавливается в месте забора воздуха на кожух вентилятора. Защищает такой фильтр в лучшем случае от попадания больших частиц. При этом существенно уменьшается сила потока воздуха из печки, поэтому установка данного устройства не решит проблемы чистоты воздуха в салоне.

Его установка проводится с помощью старых крепежных отверстий на место кожуха мотора печки. Он специально сделан из двух частей для простоты и удобства установки в узком пространстве коробки воздухопритока. Затем, в уже установленный адаптер, помещается салонный фильтр от автомобиля ВАЗ-2110. За счет увеличения отверстия для забора воздуха сила потока воздуха из печки не уменьшится.

Данный адаптер продается в готовом виде. Также довольно просто его изготовить собственными руками. Как сделать? В Интернете множество инструкций и видеоуроков по его изготовлению. Там же можно найти и готовый чертеж.

Желательно до установки адаптера с салонным фильтром очистить всю систему отопителя от мусора и пыли. Если у вас не было до этого никакой системы фильтрации, то вы будете удивлены обнаруженным количеством грязи. Из глубины печки мусор удаляют при помощи обычного пылесоса. Для этого необходимо снять мотор печки и просунуть трубку агрегата в появившееся отверстие.

После установки необходимо следить за чистотой салонного фильтра, т. к. весь мусор теперь будет застревать в нем. Главным признаком засорения является уменьшение потока воздуха из печки. Совсем необязательно сразу менять его на новый, достаточно очистить его с помощью пылесоса и щетки или промыть водой.
