Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от , на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры.  Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

• снижение мощности двигателя;
• работа мотора с перебоями;
• прерывистое движение на холостом ходу;
• некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

• источник питания (аккумуляторная батарея и автомобильный генератор);
• накопитель энергии;
• выключатель зажигания;
• блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
• блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
• свечи зажигания;
• высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

• аккумуляция электрической энергии;
• трансформация (преобразование) энергии;
• разделение по свечам зажигания энергии;
• образование искры;
• разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).

Характерные поломки модуля

Если имеются хотя бы небольшие познания в электронике, а также мультиметр, можно самостоятельно произвести диагностику и выявить неполадку. Проверка модуля зажигания ВАЗ-2110 займет немного времени, зато избавит вас от приобретения дорогостоящего узла

Обратите внимание, что иногда появляются гонки, которые исчезают со временем

В микроконтроллере ошибки останутся, поэтому можно их считать при помощи специальных тестеров. Но как показывает практика, в момент, когда неисправности не проявляют себя, тестер не может распознать коды ошибок, которые были ранее, но затем исчезли. Очень часто причиной сбоев становится грязь на контактах, плохой крепеж корпуса, отсутствие массы, наличие электрических помех.

Как проверить исправность катушки зажигания Лада Калина

Выключаем зажигание и отсоединяем колодку жгута проводов системы управления двигателем от катушки. Для проверки цепи питания катушки соединяем тестер к среднему выводу колодки жгута и «массе» двигателя.

При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка.

Для проверки цепей управления катушки можно использовать пробник с лампой 1—2 Вт.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Подсоединяем щупы пробника к среднему и одному из крайних выводов колодки жгута проводов.

При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверяем другую цепь управления катушки зажигания.

Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода, для наглядности проверку показываем на демонтированной катушке.

Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажигания.

В режиме омметр поверяем цепь на обрыв.

Если тестер показывает бесконечность, значит, в цепи произошел обрыв.

Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки.

Для проверки на пробой (замыкания на «массу») первичных обмоток подсоединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

При исправной цепи первичных обмоток тестер должен зафиксировать значение бесконечность.

Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм.

При обрыве вторичной обмотки тестер покажет «бесконечность».

Аналогично проверяем другую вторичную обмотку катушки зажигания.

Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Для проверки потребуются две заведомо исправные свечи зажигания.

Связываем корпуса свечей отрезком неизолированного провода («массируем»).

Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров.

Проворачиваем стартером коленчатый вал

Не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов, а то может ударить током.

При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку.

Инструкция по замене модуля

Если проверка модуля зажигания ВАЗ 2112 показала, что устройство нуждается в замене, то поменять МЗ можно своими руками.

Процесс замены выглядит так:

1. Изначально следует отключить питание в бортовой сети, для этого нужно просто отсоединить отрицательную клемму от аккумулятора. Многие автолюбители пренебрегают этим шагом, хотя по факту он очень важен. Если вы не отключите аккумулятор, то в результате попадания влаги или других внешних воздействий во время ремонта может произойти короткое замыкание. А если это случится, то есть вероятность, что придется полностью менять проводку в автомобиле. Итак, чтобы сбросить клемму с АКБ, достаточно просто открутить болтик, который ее фиксирует, гаечным ключом.
2. Сделав это, вам необходимо будет отключить от модуля все высоковольтные провода, подключенные к нему. При этом нужно запомнить их место расположения, чтобы при установке случайно не перепутать, что опять же, может быть чревато всей системы в целом.
3. Выполнив эти действия, вам нужно будет отключить разъем с проводами от самого устройства. Чтобы сделать это, обхватите колодку рукой и нажмите на фиксатор, при помощи которого она крепится — крепление находится снизу, его можно нащупать рукой. Сделав это, вам нужно будет извлечь колодку и отложить в сторону, чтобы она вам не помешала в дальнейшем.
4. Итак, теперь у вас есть два пути — демонтировать устройство вместе с креплением или снять его отдельно. Первый вариант обычно актуален в тех случаях, когда кроме замены МЗ вам нужно выполнить и другие ремонтные действия, к примеру, добраться до сливного отверстия антифриза их блока цилиндров. Разумеется, удобнее будет демонтировать отдельно модуль, но тогда будет закрыт доступ к другим деталям и элементам. Для демонтажа вам нужно будет открутить гайки своими руками, которые крепят устройство к кронштейну. В зависимости от авто, гайки могут быть разными, к примеру, они могут быть выполнены в виде шестигранных шпилек. Если это так, то для их откручивания вам потребуется шестигранник. В любом случае, открутив гайки, необходимо произвести демонтаж модуля из посадочного места.
5. Процедура монтажа нового модуля осуществляется аналогичным образом, только в обратной последовательности. При подключении своими руками будьте аккуратны и обязательно правильно соедините все провода, которые подключаются к модулю от свечей зажигания. Если на этом этапе вы перепутаете номера цилиндров на высоковольтных кабелях, то силовой агрегат может работать неправильно или вовсе не завестись.

Цена вопроса

Стоимость устройства напрямую зависит от производителя. К примеру, цена за новый МЗ от производителя СОАТЭ составляет около 1700 рублей. От производителя БОШ модуль будет стоить в районе 2 тыс. рублей, а от Дженерал Моторз — около 5 тысяч руб.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Определение неисправной катушки без мультиметра.

Как определить неисправную катушку на 16 клапанном моторе

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

1. Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
2. Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
3. Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Читать дальше: Ремонт вмятин покраска авто

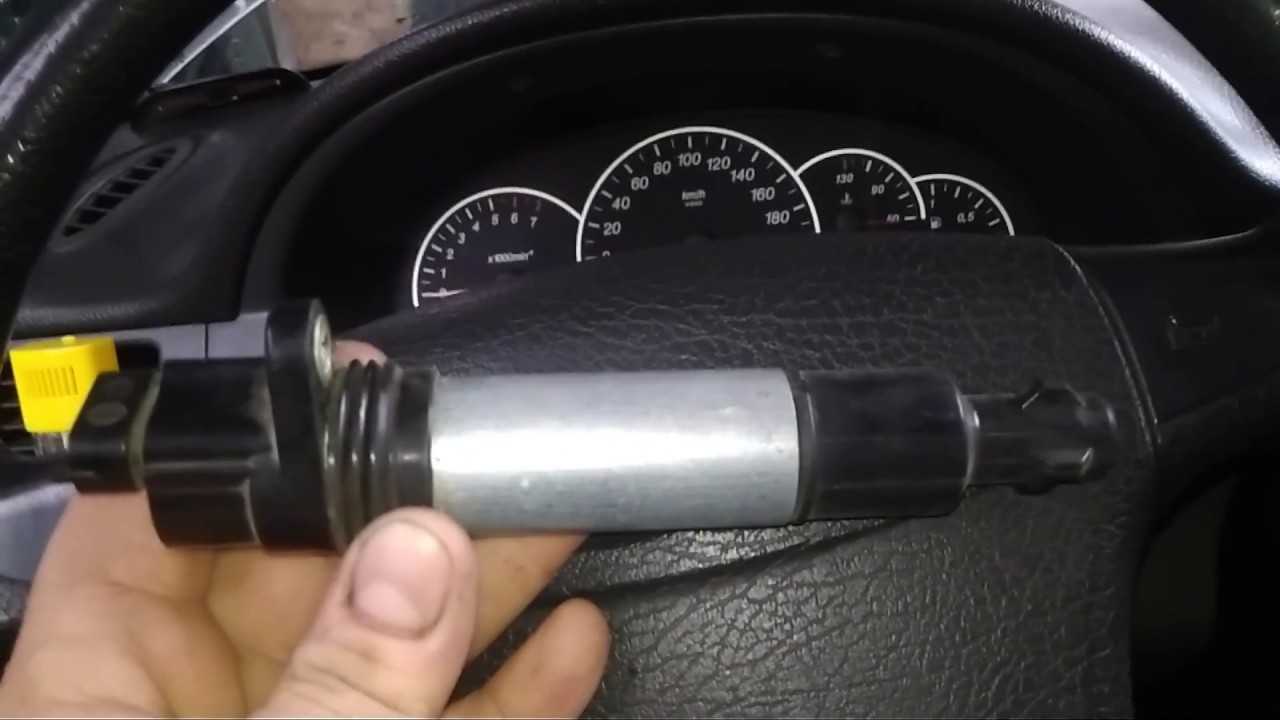

Индивидуальная катушка зажигания

Данная катушка устанавливается на 16-ти клапанные двигателя, конструктивно отличается от МЗ, тем, что отвечает за работу только одного цилиндра. Устанавливается непосредственно в свечном колодце и одевается на свечу зажигания.

При ее поломке отказывает тот цилиндр, к которому она имеет непосредственное отношение.

Устройство ИКЗ

Катушка зажигания, так же как и МЗ имеет две обмотки вторичную и первичную между витков которых помещен металлический сердечник. Катушка имеет резиновый колпачок, который надевается на свечу и не позволяет искре уходить в сторону, на корпус двигателя.

Признаки неисправности ИКЗ

Ниже представлен список косвенных признаков, при наличии которых можно предположить, что неисправна катушка зажигания.

• Двигатель троит;
• Потеря мощности;
• Рывки при наборе скорости;
• Сложный запуск двигателя;
• Загорается «CHECK ENGINE»;

При обнаружении подобных признаков необходимо проверить катушку зажигания.

Проверка

Проверка осуществляется в два этапа: визуальная и с помощью прибора. Два данных метода помогут с точностью убедиться в исправности ИКЗ на Калине.

Визуальная проверка

Визуальные повреждения ИКЗ

Необходимо извлечь ИКЗ из свечного колодца и внимательно ее осмотреть. На корпусе катушки не должно быть сколов и трещин. Образовавшиеся трещины способы провоцировать катушку на пробой, что может привести к пропускам зажигания в цилиндре

Так же следует обратить внимание на резиновый колпачок, на нем не должно быть трещин и порывов резины, данные дефекты неизбежно приведут к пропускам зажигания и пробою искры на корпус двигателя

Если визуальная проверка показала, что ИКЗ находится в исправном состоянии, можно приступать к проверке с помощью прибора.

Проверка мультиметром

Проверка с помощью прибора подразумевает под собой замер сопротивления изоляции вторичной и первичной обмотки, а так же ее целостность.

В идеале сопротивление обмоток должно быть следующим:

• Первичная обмотка: стремиться к нулю;
• Вторичная обмотка: 300-400 кОм;

Итак, приступаем к проверке первичной обмотки. Выставляем переключатель измерений прибора на измерение сопротивление в 200 Ом. Затем находимо проверить погрешность прибора, для этого замыкаем щупы прибора между собой и смотрим на показания мультиметра в данном случае погрешность прибора 0,7 Ом (видно на фото).

После того как определена погрешность прибора приступаем к замерам сопротивления, для этого щупы мультиметра подключаем к крайним выводам катушки (как показано на картинке (рис.1) контакт 1 и 3) и получаем сопротивлением первичной обмотки (в данном случае 1,1 Ом (рис. 2)) отсюда отнимаем погрешность прибора и получаем искомое значение (в данном случае катушка исправна).

Далее проверяем вторичную обмотку. Переводим переключатель мультиметра в положение 2000кОм. Красный щуп мультиметра подключаем к выводу катушки (к пружине), а черный к среднему контакту ввода катушки (средний контакт разъема). Получаем сопротивление вторичной обмотки, которое должно быть в допустимых значениях.

Основываясь на полученных показаниях, делаем вывод об исправности ИКЗ.

Процесс снятия и установки ИКЗ — замена катушек зажигания автомобиля Лада Веста

1. с аккумулятора убрать провод со знаком «–» и взять ключ «TorX E8» или на 8.
2. убрать защиту двигателя;
3. нажав фиксирующий элемент, отсоединить индуктор от колодки;
4. вытащить катушку, открутив крепление.

Установка производится так:

1. двухмиллиметровым валиком наносим специальную смазку для высоких температур на внутреннюю поверхность наконечников.
2. устанавливаем ИКЗ в обратном порядке снятия.

Замена детали, как видите несложный процесс. Используя указанные методы, можно не обращаться в мастерскую по ремонту автомобилей, а если поломка настигнет на дальнем расстоянии от сервисных центров, то с ней придётся справляться самим. Изучив методы проверки неисправностей, Вы сможете устранить поломку своими руками.

Надеемся, что эта статья поможет вам в такой ситуации.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Это интересно: Как проверить подсос воздуха во впускном коллекторе — симптомы

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.
