Заземление двигателя каким проводом

Порядок изготовления типового заземлителя

Наиболее распространённой формой конструкции типового заземлителя является равнобедренный треугольник, длина каждой из сторон (полос) которого составляет примерно 1,2 метра.

При этом в качестве его вертикальных составляющих используются стальные уголки с типоразмером 40х40 или 45х45 и толщиной порядка 4-5- миллиметров.

В отсутствии стальных уголков в землю устанавливают (забивают) трубные металлические заготовки, имеющие примерно те же типоразмеры, как по диаметру, так и по толщине. Длина вбиваемых труб или электродов для заземления может выбираться от 2-х до 3-х метров (в зависимости от состава почвы).

С информацией по допустимым размерам отдельных элементов заземления, зависящим от формы и материала изделия, можно будет ознакомиться в таблице 1.7.4 ПУЭ.

На рисунке приведена схема расположения заземлителя и состав его элементов.

Забивать уголки (трубы) в землю необходимо таким образом, чтобы их концы выступали над поверхностью грунта примерно на 15-20 сантиметров.

После забивки штырей на требуемую глубину они по периметру соединяются на сварку стальной полосой шириной 30-40 и толщиной 5 миллиметров. При этом обвязка из стальной полосы должна располагаться примерно на полуметровой глубине.

По завершении монтажа вся конструкция заземления засыпается выработанным ранее грунтом, после чего к одному из её углов приваривается провод, протянутый со стороны ГЗШ.

Следует отметить, что технология монтажа выносного заземляющего контура предполагает удаление его от здания не более чем на 10 метров.

Контроль состояния заглублённых в землю элементов организуется в соответствии с графиком, утверждённым соответствующими техническими службами.

1.7.92

При выполнении заземляющего устройства с
соблюдением требований, предъявляемых к его сопротивлению или к напряжению
прикосновения, дополнительно к требованиям 1.7.90-1.7.91 следует:

прокладывать заземляющие проводники, присоединяющие
оборудование или конструкции к заземлителю, в земле на глубине не менее 0,3 м;

прокладывать продольные и поперечные горизонтальные
заземлители (в четырех направлениях) вблизи мест расположения заземляемых
нейтралей силовых трансформаторов, короткозамыкателей.

При выходе заземляющего устройства за пределы ограждения
электроустановки горизонтальные заземлители, находящиеся вне территории
электроустановки, следует прокладывать на глубине не менее 1 м. Внешний контур
заземляющего устройства в этом случае рекомендуется выполнять в виде
многоугольника с тупыми или скругленными углами.

Зачем нужно заземление?

Заземление – устройство, предохраняющее человека от поражения электрическим током. Благодаря использованию различных заземляющих приспособлений удается избежать жертв на производстве и в быту. Собственно в этом его основное предназначение. Но чтобы правильно воспользоваться заземлением необходимо для начала понять, что это такое и как оно работает.

Что такое заземление?

Итак, что из себя представляет заземление? Конструктивно это чаще всего обычный кусок провода, который одним концом соединён с корпусом электрического аппарата, а другим концом с землей, откуда собственно и название. Заземление также может присутствовать в вилке современного электроинструмента,  там его роль такая же – при повреждении инструмента заземление предохраняет человека от удара электрическим током.

Существует множество различных систем заземления таких как TN-C, TN-S, TN-C-S и другие, собственно, обычному человеку, не имеющего электротехнического образования вовсе не обязательно вникать в данные вещи настолько глубоко, поэтому мы движемся дальше.

Как работает заземление

Суть заземления проста – служить проводником. Допустим, случилась аварийная ситуация – сломалась стиральная машина. При этом замкнуло обмотку электродвигателя (или что-нибудь еще) и корпус машинки оказался под напряжением. Человек ничего не подозревая может коснуться корпуса, после чего его ударит током. Для того чтобы этого не произошло, стиральную машину заземляют.

Тогда если человек коснётся корпуса, то ток пройдет не через него, а через заземление. А произойдёт так потому, что кожа человека имеет сопротивление порядка нескольких кило Ом, а сопротивление заземляющего проводника не более 5-10 Ом, что в тысячу раз меньше чем сопротивление кожи человека.

Выходит, что току в тысячу раз проще пройти по проводу и уйти землю, чем пройти через человека.

В чем разница между заземлением и занулением

Если говорить простым языком, то зануление это соединение корпуса приемника электроэнергии с нулем. Ноль – это провод, имеющий нулевой потенциал и идущий из трансформатора. Зануление работает так: если на корпус приемника попадает провод под напряжением, то он через корпус замыкается на ноль, что вызывает короткое замыкание. Защита автоматически срабатывает и отключает питание.

Зануление это прием который используется только на производстве и по своим защитным свойствам гораздо хуже заземления. К сожалению, во многих старых домах не существует возможности защитить проводку квартиры с помощью заземления и прибегают занулению, что крайне не безопасно.

Вот мы вкратце и ответили на вопрос “зачем нужно заземление?”. Надеемся материал оказался вам полезен! Удачи!

1 1 1 1 1 1 1 1 1 1 4.79 (100 Голоса)

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

  1. Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
  2. Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.

Установка и безопасность

Разнообразие электроустановок и условий по их эксплуатации создает большое количество вариаций, связанных с монтажом оборудования, ремонта и правил по работе с приборами и агрегатами.

Использование электроустановок в работе промышленных предприятий, организаций, электросистем зданий и объектов должно соответствовать стандартам и правилам и давать гарантию электробезопасности.

Заземление и применяемые защитные меры электробезопасности должны быть осуществлены в соответствии с требований нормативных актов, правил требований, стандартов.

Все существующие способы заземления электроустановок можно объединить выполнением условий по соединению частей и элементов электроустановок, которые могут проводить ток и быть под напряжением, с заземляющим проводником в виде шины и контуром заземления.

Заземление проводится для всех составных частей, которые могут при пробое изоляции оказаться под действием напряжения. Для различных зданий, предприятий может проводиться заземление одной установки, а в некоторых случаях объединение всех компонентов одного цеха для заземления.

Последний вариант используется, чтобы обезопасить от пробоя различные установки и станки, технологическое оборудование, которые могут соприкасаться и взаимодействовать.

Неправильное исполнение заземления приводит к появлению напряжения в тех частях устройств, на которых оно не предусмотрено по правилам эксплуатации. Такая небезопасная работа оборудования может привести к остановке, поломке, а также привести все устройство в непригодное состояние.

Ущерб может заключаться не только в поломке установок и выхода из строя, но и создания аварийных ситуаций, которые могут повлечь порчу имущества и иного оборудования. Самым опасным является воздействие напряжение на человека — от проблем со здоровьем до летального исхода.

ООО «ГОРИНКОМ» выполняет полный комплект услуг по заземлению электроустановок для зданий и предприятий. Опытные квалифицированные сотрудники обеспечат надежность работ по заземлению оборудования.

Технические характеристики провода

Основные показатели ПВЗ можно классифицировать на механические, термические и электрические. При помощи представленных характеристик можно с легкостью определить возможность работоспособности проводника, в частности:

Главным показателем является гибкость изделия. Допустимый радиус (размер) кабеля определяет величину, при которой можно изгибать данный проводник без риска повреждения

Предусмотренный параметр проверяется сразу после изготовления продукта.
Температурный режим оказывает сильное влияние на производительность проводника, поэтому при прокладке изделия необходимо обратить внимание на данную характеристику. К примеру, часто возникает вопрос, при какой температуре нельзя прокладывать проводник типа ПВЗ

Электромонтажные работы допускается проводить при температурном режиме от -50 до +50 градусов.

Наименьшие размеры заземлителей, проложенных в земле

  • Аварийная ситуация может стать причиной кратковременного перегрева. При возникновении неполадок данный показатель может достигнуть +150 градусов. Кроме этого, хорошая изоляция способствует сохранению диэлектрических и механических параметров.
  • Сколько единичных ударов может выдержать изоляционный слой? Данный показатель важен для линий связи, а также при работе со специфическим оборудованием.
  • Основным свойством проводника является сопротивление изоляции. Данный параметр зависит от сечения и температурного режима. Для проверки показателя, провод погружают в воду на протяжении 2-3 минут. Последующая подача напряжения – 2,5 кВ.

Это интересно: Провод ПУНП — технические характеристики и расшифровка

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями. Их количество

Важно, на какую глубину они забиты. Форма – прут, труба, уголок

Это разная площадь прилегания к земле. Форма и длина горизонтальной связи.. То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Назначение и устройство

При изготовлении заземления по принципам вышеописанных систем, при обрыве заземленных проводников на корпусах электроприборов всегда существует возможность возникновения опасного напряжения, поэтому в таких системах ПУЭ регламентируют обязательное наличие повторного заземления в сетях.

Главной задачей, которая стоит при монтаже повторного заземления, является понижение напряжения, возникающего при касании открытых токопроводящих элементов электроприборов. Вследствие этого при замыкании на землю или на токопроводящие элементы корпуса, уменьшается вероятность получить травму от действия электрического тока.

Если смонтировано повторное заземление, то происходит следующее. При замыкании на корпусе отдельного электроприбора ток частично проходит в земле. В результате разность потенциалов между корпусом и землей уменьшается, и пользователь становится защищенным от удара током.

При реализации системы TN-C выполняется повторное заземление нулевого провода. Оно производится путем связывания проводника с землей через определенные интервалы и применяется вместе с основным контуром заземления.

В системе TN-C-S оно представляет собой повторное заземление нулевого защитного проводника PEN перед вводом в здание. Получается, что при обрыве проводника на участке «источник-здание» эффект заземления осуществляется через заземленный PE провод.

Повторное заземление на вводе в здание, независимо от его устройства, устанавливают еще и для того, чтобы исключить занос в цепи электротехники дома наведенных токов через внешние коммуникации. К тому же оно уменьшает потенциал на корпусе электроприборов, если вдруг оборвался N-проводник.

Порядок монтажа защитного заземления

Защитное заземление – система преднамеренного соединения с землей железных частей электрической установки в целях повышения безопасности ее эксплуатации. Металлические составляющие конструкции под напряжением находиться не должны.

  • установка заземлителей;
  • прокладка заземляющих проводниковых частей;
  • соединение заземляющих проводников – между собой, электрическим оборудованием.

Вертикальные стальные угловые заземлители, отбракованные трубы в грунт погружают и фиксируют путем забивки либо вдавливания. Круглые стальные части в землю по знаку места заземления вдавливают либо вворачивают. Для выполнения работ применяются особые приспособления, машины – сверлилки, копры, ПЗД-12. Чаще всего для устройства системы применяют электрические заглубители со стандартными редуктором и сверлилкой. Это способствует снижению частоты вращений менее 100 оборотов за минуту и увеличению крутящего момента на вкручиваемом электроде. К концу электрода приваривают забурниковый наконечник, который обеспечивает нормальное погружение рабочей части, рыхлит грунт. Заводской электрод имеет вид полосы 4х40 мм или других размеров. Полоса заземления заострена на конце, имеет винтовой изгиб. Другие типы наконечников для электродов также применяются, для фиксации используют зажимы заземления.

Вертикальные заземлители закладываются на 0.5-0.6 м от планировочной отметки, со дна траншеи выступают до 0.2 м

Важно соблюдать правильные интервалы между электродами – это от 2.5 до 3 м. Горизонтальные медные ленты для заземления и соединения укладываются в траншеи на 0.7 м в глубину от отметки планирования на грунте

Если струбцины, клеммники, болты, тросы, скобы для крепления использовать нельзя, делается сварка внахлест. Стыки покрываются слоем битума – она защитит детали от коррозии. Ширина траншеи составляет 0.5 м, глубина 0.7 м.

Внешний заземляющий контур, прокладка внутренней сети делают по проектным рабочим чертежам. Каждая клемма заземления должна давать корректные показания. Зажимы заземления устанавливайте по схеме. Вводы в здание проводников делайте как минимум в паре мест. После завершения работ готовится акт, на чертежах размечаются привязки на местности – где проходит каждая полоса заземления.

Магистральная полоса заземления прокладывается на удалении 0.5-0.1 м от поверхностей вдоль стен, расстояние от пола 0.4-0.6 м. Между точками крепления выдерживайте интервал 0.6-1.0 м. В сухих помещениях при условии отсутствия химически активных сред допустима прокладка заземлителей прямо к стене.

Стержни крепят к стенам дюбелями – с применением дополнительных комплектующих либо без них. Широко используют закладные детали, колодки, к которым привариваются полосы. Пистолетом изделия пристреливаются в кирпичные, бетонные основания. В помещениях с высоким уровнем влажности, особенно едкими токсичными испарениями, проводники привариваются к установленным с применением дюбелей-гвоздей опорам. Для зазоров используют стальной полосный держатель штампованного типа, кронштейн. Длина нахлестки в ходе сварки равняется двойному показателю ширины полосы, если она прямоугольная, и шести диаметрам, если используется круглая сталь.

Шина заземления на din рейку может крепиться задвижками, болтовыми фланцевыми соединителями, обходными перемычками. Отдельные ответвления использовать тоже можно. Стальные заземляющие присоединяются сварным способом к металлическим конструкциям, для оборудования предпочтительно крепление на болты, гайки. Другие варианты – пайка и бандаж.

Когда шина заземления будет установлена, клемма заземления, другие составляющие системы протестированы, вокруг станции можно будет делать контур. К контуру сваркой крепятся заземляющие для внутренних частей подстанций. Отдельно взятые элементы соединяются с проводникам в параллельном, а не последовательном направлении. Изолятор для шины заземления нужно использовать обязательно. Предохранители, рассчитанные на 6-10 кВ, заземляются путем прикрепления проводника к фланцевым частям опорных изоляторов, металлической конструкции, раме.

Зажим заземления, шина и другие детали в домах крепятся на фасадах, размещаются в щитовых комнатах. Для уличного монтажа нужно подбирать шкаф с заданным IP корпуса.

Источник electry.ru

Заземление электроустановок в производственных и жилых помещениях является обязательным условием. В совокупности с автоматическими отключающими устройствами оно снижает вероятность пожаров при коротком замыкании и травматизма людей. Расскажем в статье, что такое главная заземляющая шина, где и когда она используется.

Какой провод выбрать для линии заземления

Если электропроводка выполняется с нуля, то не следует для контура заземления проводить отдельный кабель – его можно включить в общий проводник, как дополнительная жила к уже имеющейся фазной и нулевой. Это означает, что любой кабель в квартире должен быть трёхжильным: «фаза», «ноль» и «земля».

Отдельный параграф в ПУЭ посвящён PE-проводникам или проводам заземления.

И пункт 1.7.121. ясно говорит, что:

  • Провод «земли» может быть проложен вместе с фазным проводником.
  • Допускается использовать как изолированный, так и неизолированный PE-проводник.

Третий подпункт 1.7.121. гласит, что заземляющий проводник допускается прокладывать стационарно, как сейчас делают многие электромонтажные компании, что вполне оправдано.

Подписка на рассылку

Заземление оборудования — это обязательная мера для предприятий разной направленности. Необходимо заземлять следующее оборудование:

  • корпуса электродвигателей;
  • корпуса сварочных аппаратов;
  • регулировочную аппаратуру;
  • металлические элементы светильников;
  • корпуса всех механизмов и машин, выполненные из металла.

Если напряжение в сети не превышает значение в 200 В, заземление оборудования осуществляется только в тех местах, которые создают опасность для поражения током. Например, в помещениях с повышенной влажностью, склады с большим количеством металлических масс и наружные установки, подвергающиеся воздействию атмосферных осадков.

Способы заземления оборудования разных видов

Существует несколько вариантов заземления для оборудования, и выбор конкретного варианта зависит от возможностей предприятия. В качестве естественных заземлителей для оборудования может использоваться широкий ряд элементов, включая:

  • конструкции зданий из металла и железобетона, находящихся в контакте с землей, например фундамент здания, оснащенный гидроизоляционным покрытием;
  • металлические водопроводные трубы, расположенные в земле;
  • обсадные трубы в буровых скважинах;
  • рельсовые пути железных дорог и подъездные пути, в которых имеются специальные устройства перемычек;
  • свинцовые оболочки и металлическая броня кабелей.

Стоит упомянуть, что заземление оборудования нельзя осуществлять с помощью алюминиевых оболочек кабеля. Не подходят для заземления и трубопроводы канализации, центрального отопления и по которым проходит транспортировка горючих или взрывоопасных жидкостей и газов.

Рисунок 1 Таким образом, если на предприятии есть возможность монтировать заземление к естественным заземлителям, это позволит использовать более экономичные способы заземления оборудования. Однако если такой возможности нет, появляется необходимость монтажа искусственных заземлителей.

В качестве искусственных заземлителей могут выступать стальные проводники, заложенные в грунт в разных положениях — в горизонтальном, вертикальном или наклонном — и соединенных между собой. Вертикальные заземлители выполняются из оцинкованной стали диаметром не менее 6 мм или угловые варианты с толщиной не меньше 4 мм закладываются в грунт и соединяются между собой полосами стали. К ним с помощью сварки присоединяется заземляющий проводник (провод ПуГВ или ПВ3), который должен обладать сечением не менее 16 мм 2 .

Заземление технологического оборудования: монтаж шины заземления

После того, как выбран или смонтирован заземлитель, следует установить главную заземляющую шину PE. Сечение шины не должно быть меньше сечения проводника линии электропитания. Шина РЕ выполняется из меди и устанавливается в электрощитовой (рис. 1).

Рисунок 2 А уже от главной заземляющей шины производится заземление технологического оборудования предприятия — каждое оборудование присоединяется к шине с помощью отдельного проводника. Заземление сварочного оборудования и других видов техники производится с помощью надежных болтовых соединений (рис. 2).

Также важен выбор проводника для подключения оборудования. Для заземления отлично подходит проводник с сечением 16 мм2, например провод марки ПВ3 (ПуГВ) или ПВ4 — гибкие медные провода с изоляцией из ПВХ. Также можно приобрести более дорогостоящий провод ПВ6, который отличается высокой гибкостью.

Принцип расчета сопротивления заземлителей

Способов расчета характеристик основных заземляющих элементов достаточно много, но основной параметр у таких вычислений один — показатель сопротивления. Оптимальное его значение определяется посредством данных нормативной регламентации ПУЭ. Реализовать надежное защитное заземление объекта невозможно без расчета сопротивления его основных элементов.

К примеру, необходимо определить сопротивление заземления для электрооборудования напряжением свыше 1 кВт, с изолированной нейтралью. В соответствии с профильными данными документации ПУЭ 1.7.96, необходимо воспользоваться формулой R≤250/I, где:

Заземление: какой провод следует в нем использовать

Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

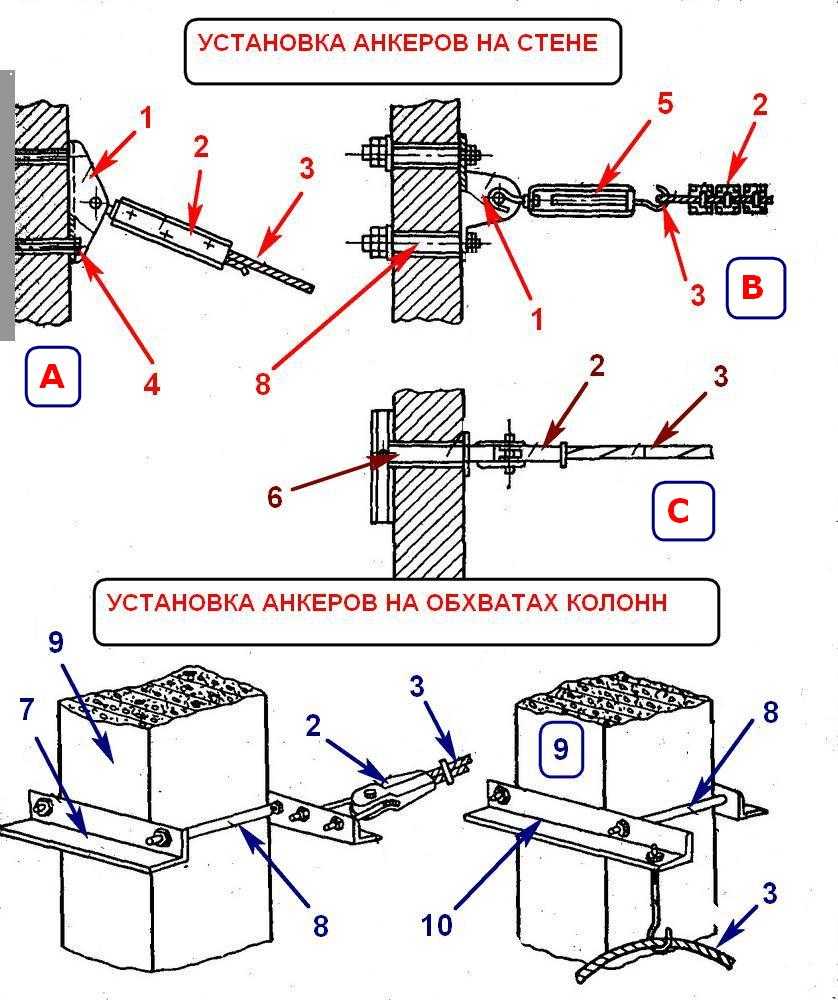

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Заземляющее устройство

Система заземления представляет собой совокупность заземляющего контура и проводников, позволяющих безопасно отвести ток в грунт. Существует два типа заземлителей — естественные и искусственные. Естественные заземлители представляют собой металлические конструкции, основное предназначение которых не связано с обеспечением электробезопасности. Согласно ПУЭ, к естественным заземлителям относятся:

  1. Каркасы сооружений (из железобетона или чистого металла), имеющие контакт с почвой.
  2. Водопроводные трубы, находящиеся под землей. Запрещено использовать для заземления нефте- и газопроводы, а также любые другие трубопроводы, предназначенные для транспортировки горючих веществ.
  3. Опоры ЛЭП.
  4. Нетоковедущие железнодорожные пути (только при условии наличия сварных соединений между рельсами).

Искусственный заземлитель — это конструкция, сооруженная специально для защиты от тока. В качестве искусственных заземляющих устройств используют:

  • неокрашенные металлические пруты (минимальный диаметр — 10 миллиметров);
  • стальной уголок (толщиной от 4 миллиметров);
  • листы стали (толщина — от 4 миллиметров и сечение в разрезе — свыше 48 квадратных миллиметров).

Для сооружения искусственных заземлительных систем пруты закапывают или вбивают в почву. Длина электрода не должна быть меньше 2,5 метров. После установки проводников в землю, их сваривают между собой. Надземная часть заземлительного контура должна находиться на определенном расстоянии от земли (не менее 50 сантиметров).

По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки.

Защитное заземление обустраивается для:

  • всего электрооборудования и машин, не установленных на глухозаземленных опорах;
  • электрических шкафов, металлических коробов распредщитов;
  • трубопроводов с силовыми кабелями;
  • оплеток силовых кабелей.

Рабочие заземлительные устройства применяют в случаях, когда, несмотря на повреждение изоляционного слоя и последовавшего за этим пробоя на корпус, необходима бесперебойная работа оборудования. К примеру, рабочим заземлением оснащают нули трансформаторов и электрогенераторов. Также рабочим считается заземление молниеотводов.

Заключение

Заземление электродвигателя должно находиться в видимой зоне, т.е. оно должно быть видимым. Это необходимо для периодического визуального осмотра. В сухих помещениях шина заземления монтируется по полу.

В помещениях с повышенной влажностью шина устанавливается на изоляторы (держатели) на расстоянии 10 мм от основания.

К монтажу электродвигателей и контура заземления допускаются квалифицированные специалисты. Они должны знать, как осуществляется монтаж оборудования. И как сделать квалифицированно систему заземления. Кроме этого у них должен иметься опыт и допуск на проведение аналогичных работ.
